龙芯+AI，实现自主边缘计算实例开发

龙芯中科 2021-08-19

1687

边缘计算、人工智能是电子信息领域的研究和应用热点，使用龙芯2K1000配合松科智能国产神经网络加速棒，可以实现在嵌入式边缘计算领域的AI算力支撑。

开发教程

▶ 环境搭建

1. 设备准备

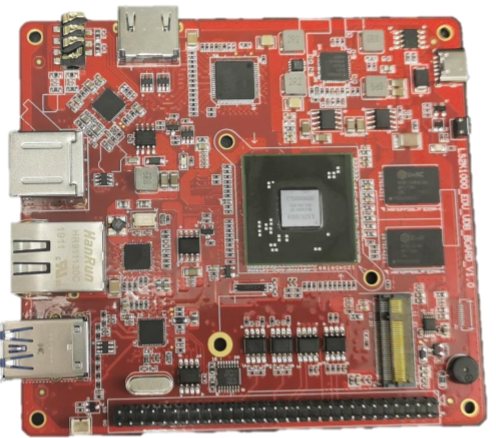

龙芯2K1000设备采用了龙芯教育派作为主控硬件平台，实现用户端配置功能龙芯教育派是基于龙芯2K1000处理器的软硬件全开源教育产品。

详情可访问 http://www.loongnix.cn/index.php/%E9%BE%99%E8%8A%AF%E6%95%99%E8%82%B2%E6%B4%BE

功能	描述
CPU	龙芯2K1000处理器
内存	板载2GB DDR3，主频400Mhz
BIOS	32Mb SPI FLASH
GPIO	2.54mm间距22路GPIO双排插针
网络	1个千兆自协商网口(标准RJ45)
USB	2路USB2.0,2路USB3.0
EJTAG	1个EJTAG调试接口(预留)
接口	2路CAN接口，4路串口(LVTTL3，RS2321)，4路PWM，2路I2C，1路SPI(2个片选)
显示和音频接口	1路HDMI(TYPE A接口) br 1路3.5mm国际的音频输入/输出接口
外存	M.2接口 16GB SSD硬盘
电源	5V，至少2A，TYPE C接口
按键	一个硬件复位按键
尺寸	100mm*100mm

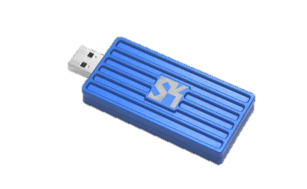

松科智能SKTPU1000 1V0 TPU，是一款自主的、高性能的、通用神经网络加速棒。同时支持 X86 平台、ARM 平台、龙芯平台等主流平台的运行。其内置 CNN 网络加速引擎，可以实现高性能、低功耗的 CNN 网络模型的加速。TPU 架构设计先进，可以高效完成多路动态视频流的人脸检测、跟踪、特征提取和识别，高效支持墨镜、口罩、性别、年龄等属性检测，提供强大的可编程运算能力，满足 CNN 算法实时性处理的运算要求。其内置芯片有自定义指令集和编程框架，除可运行人脸识别算法外，还支持其他主流的CNN 算法移植，包括服装识别、表情识别、背包识别等。同时也支持其他计算机视觉 CNN 算法移植和应用。

2. 电源要求

龙芯教育派可以为加速棒供电，教育派功耗在8W左右，加速棒功耗在3W左右，电源可以使用5V 3A的快充Type-C电源供电，这次使用的是小米的快充。

龙芯教育派和松科智能TPU已完成兼容适配认证并上线电商平台ICeasy，可以直接访问www.iceasy.com购买。

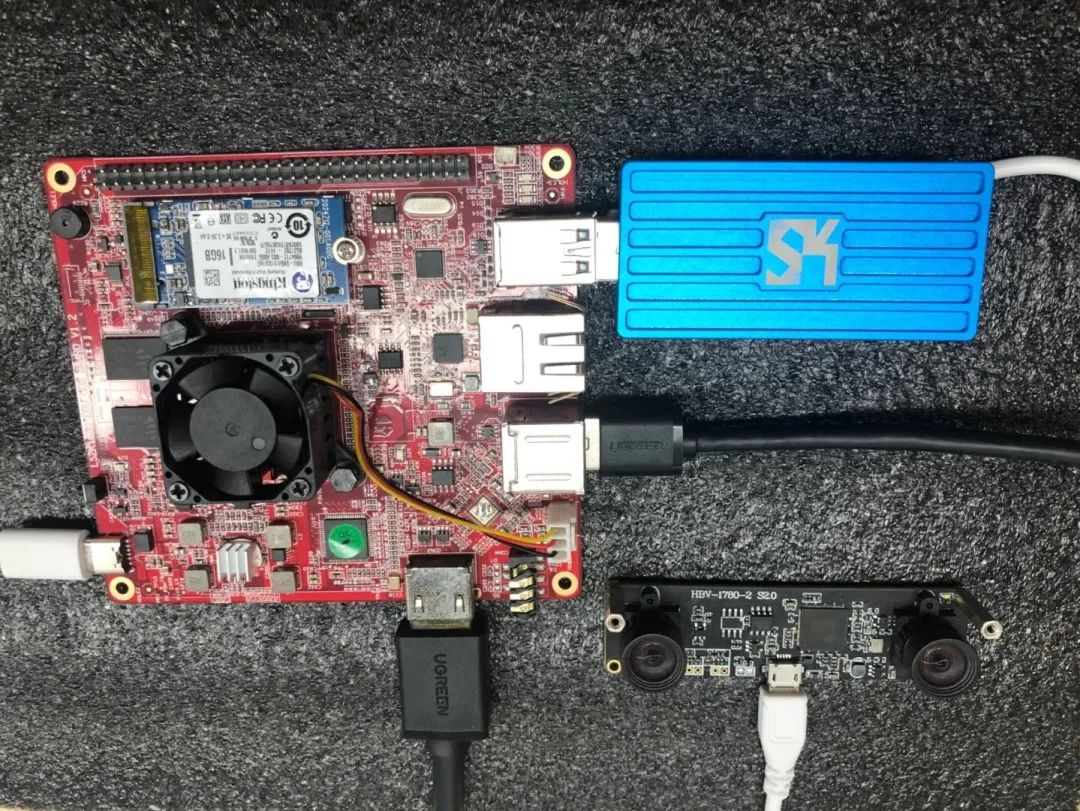

3. 硬件连接

先连接 HDMI 显示接口，再接入 USB 摄像头和加速棒，尽量避免热插拔，接入完后再上电操作。

4.软件部署

本次部署预设的人脸识别SDK，用户也可以自行训练模型后进行部署。

参考资料可以访问

http://community.gdsoke.com/#/?index=0

（1）加速棒人脸识别SDK DEFaceR 目录结构如下

├── 3rdparty：三方库源码和安装文件

├── include：SDK 头文件

├── lib：SDK 库和依赖库

├── bin：SDK 工具

├── dp1000：dp1000 芯片侧组件

├── build：demo 应用

├── src：demo 源码

├── deploy.sh：部署芯片侧组件脚本

├── run.sh：运行 demo 程序脚本

└── ReadMe.txt：本文件

（2）环境设置

由于 host 与 device 之间通讯需要操作权限，所以首先需要切换到 root 用户把 DEFaceR 固件包拷贝在教育派上，cd DEFaceR 目录输入 su 进入 root 权限

需要先声明环境变量 HOST_CPU，HOST_CPU 取决于 host 侧 CPU 类型，例如 CPU 为 loongson，则可以执行：# export HOST_CPU=loongson

（3）编译 demo

在根目录执行 make 直接编译，应用程序安装在 build/$(HOST_CPU)目录下

如果需要重新编译三方库，可在 3rdparty 目录下通过 build 脚本编译

（4）部署芯片侧组件

将芯片板接到主控上，根据芯片硬件模块类型烧写芯片固件版本。短接电路板上跳帽，重启，执行 # sh burn_nand.sh mini-pcie等待到提示 download dp1000 -> OK 时，拔掉短接跳帽，重启，等待 1 分钟后， lsusb 能看到 Linux-USB "Gadget Zero"设备。

（**此步骤在TPU出厂前已经完成，正常情况下用户不需执行以上操作）

执行部署脚本，将芯片侧组件传输到芯片侧 # sh deploy.sh。

DEFaceR 目录下使用 sh deploy.sh 命令部署模型：

5.运行Demo

配置参数，打开 build/$(HOST_CPU)目录下有个 setting.ini，根据提示修改需要的配置参数部署完，运行命令 sh run.sh 启动 Demo 等待加载。

为便于展示识别功能，demo 程序提供了人员入库途径，用户可以将照片拷贝至 build/$(HOST_CPU)/face_image 目录下，当 demo 程序启动时，会遍历 build/$(HOST_CPU)/face_image 目录如果存在照片，则以文件名（不包含后缀，程序内部会自动去掉后缀）为人员姓名入库，入库成功的照片会被拷贝至 build/$(HOST_CPU)/face_image/ok 目录，否则拷贝至 build/$(HOST_CPU)/face_image/error 目录。如果入库失败，则说明照片不符合要求。

常见的照片问题如下：

A.无法检测到人脸

B.人脸太小，小于 100 个像素

C.人脸模糊不清

入库成功的人员信息保存在 build/$(HOST_CPU)/facedb.db 数据库文件中，下次启动就不用重新入库，同时也可以通过删除 build/$(HOST_CPU)/facedb.db 文件来清库。
