1） CSN原理简单如图5-12所示。
图5-12 CSN原理
每个非只读事务在运行过程中会取得一个xid号，在事务提交时会推进CSN，同时会将当前CSN与事务的xid映射关系保存起来（CSNLOG）。图5-12中，实心竖线标识取snapshot（快照）时刻，会获取最新提交CSN（3）的下一个值4。TX1、TX3、TX5已经提交，对应的CSN号分别是1、2、3。TX2、TX4、TX6正在运行，TX7、TX8是未来还未开启的事务。对于当前snapshot而言，严格小于CSN号4的事务提交结果均可见；其余事务提交结果在获取快照时刻还未提交，不可见。
2） MVCC快照可见性判断的流程
获取快照时记录当前活跃的最小的xid，记为snapshot.xmin。当前最新提交的“事务id(latestCompleteXid) + 1”，记为snapshot.xmax。当前最新提交的“CSN号 + 1”(NextCommitSeqNo)，记为snapshot.csn。可见性判断的简易流程如图5-13所示。

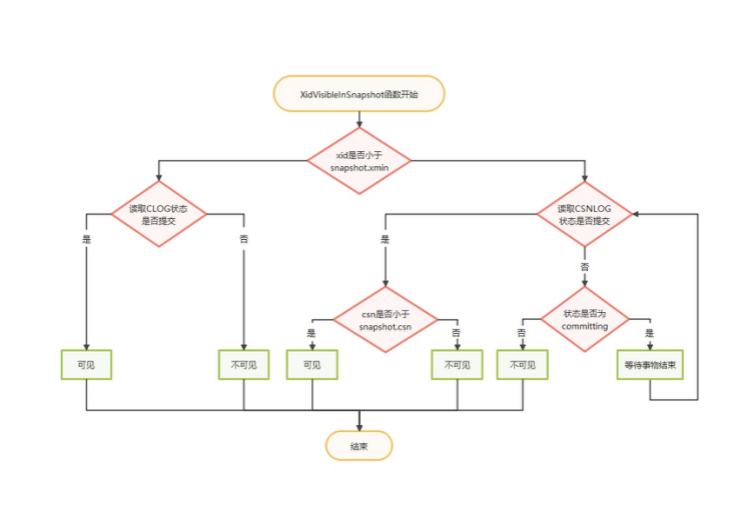

图5-13 MVCC快照可见性判断流程
（1） xid大于等于snapshot.xmax时，该事务id不可见。
（2） xid比snapshot.xmin小时，说明该事务id在本次事务启动以前已经结束，需要去CLOG查询事务的提交状态，并在元组头上设置相应的标记位。
（3） xid处于snapshot.xmin和snapshot.xmax之间时，需要从CSN-XID映射中读取事务结束的CSN；如果CSN有值且比snapshot.csn小，表示该事务可见，否则不可见。
3） 提交流程
事务提交流程如图5-14所示。

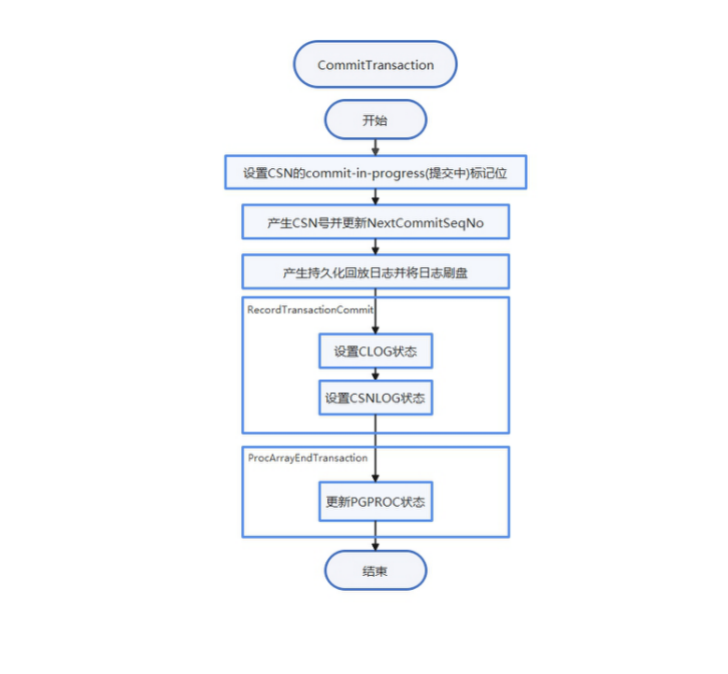

图5-14 提交流程
（1） 设置CSN-XID映射commit-in-progress标记。
（2） 原子更新NextCommitSeqNo值。
（3） 生成redo日志，写CLOG，写CSNLOG。
（4） 更新PGPROC将对应的事务信息从PGPROC中移除，xid设置为InvalidTransactionId、xmin设置为InvalidTransactionId等。
4） 热备支持
在事务的提交流程步骤(1)与(2)之间，增加commit-in-progress的XLOG日志。备机在读快照时，首先获取轻量锁ProcArrayLock，并计算当前快照。如果使用当前快照中的CSN时，碰到xid对应的CSN号有COMMITSEQNO_COMMIT_INPROGRESS标记，则必须等待相应的事务提交XLOG回放结束后再读取相应的CSN判断是否可见。为了实现上述等待操作，备机在对commit-in-progress的XLOG日志做redo操作时，会调用XactLockTableInsert函数获取相应xid的事务排他锁；其他的读事务如果访问到该xid，会等待在此xid的事务锁上直到相应的事务提交XLOG回放结束后再继续运行。
