一、概念介绍

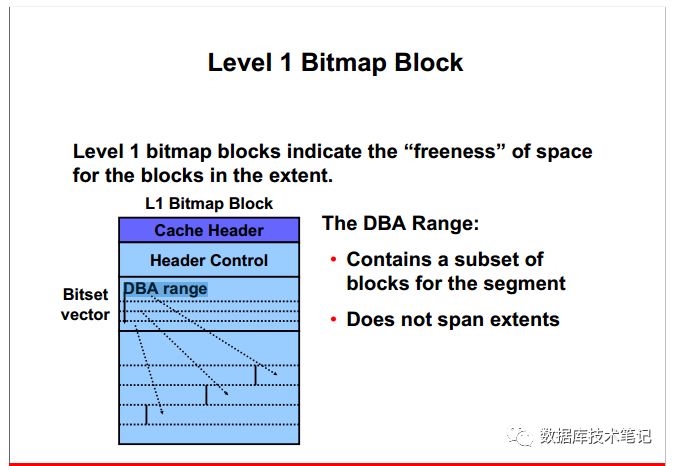

L1 BMB中存储了一组连续的同一个extent中的数据块空间使用信息，L1内部结构由Cache Header、Header Control及DBA range三层结构组成，Oracle数据块类型代码为“type: 0x20=FIRST LEVEL BITMAPBLOCK”,和L3、L2相同bbed工具同样不支持查询L1的物理结构，本节主要使用C语言解析L1物理结构。

Level 1Bitmap Block特点：

• L1中存储了一组连续的同一个extent中的数据块空间使用信息。

• 更高性能的空间重组及extent移动。

• 每个L1可以指向最小16个到最多1024个数据块。

• 更高性能的segment重组和dml支持。

二、dump块结构解析

altersession set tracefile_identifier='orastar_bmb1';

oradebugsetmypid

altersystem dump datafile 5 block 7704;

oradebugclose_trace

oradebugtracefile_name

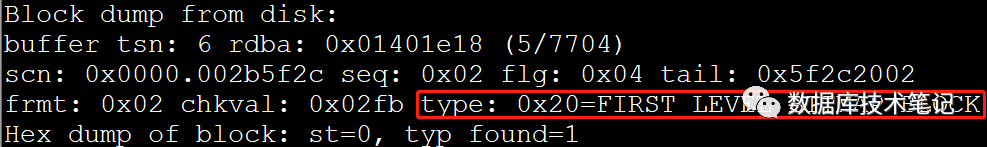

CacheHeader：

type: 0x20=FIRST LEVEL BITMAP BLOCK该数据块为L1 BMB

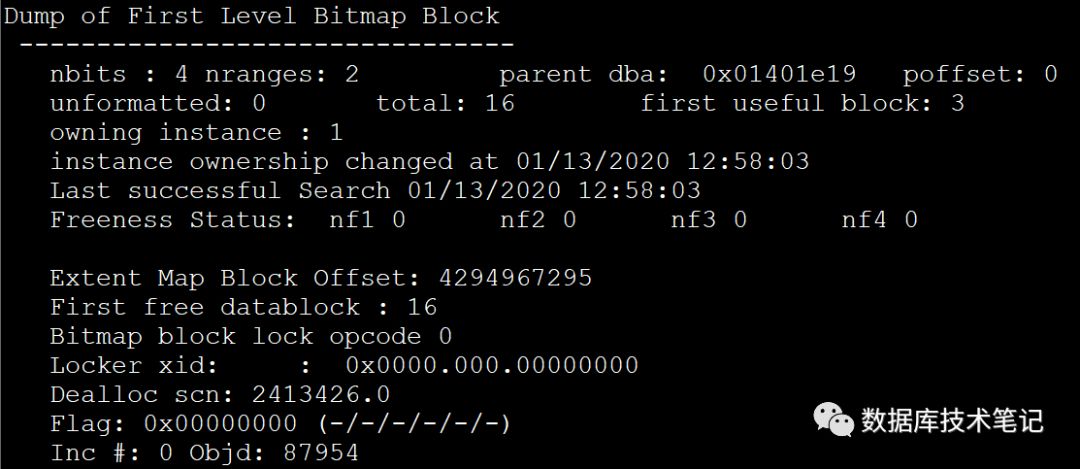

HeaderControl：

• nranges:指向数据块extent的个数。

• parent dba:你节点L2 dba地址

• unformatted:未格式化数据块的数量

• total:总数据块的数量

• first useful block: 当前inserts操作的数据块offset

• owning instance:关联实例

• Freeness Status：统计块使用状态

nf1 represents 0–25% free block count,
nf2 represents 25 – 50% free block count,

nf3 represents 50–75% free block count and

nf4 represents 75–100% free block count

• first free datablock:下次insert操作的数据块offset

• objd: 表示对象object_id

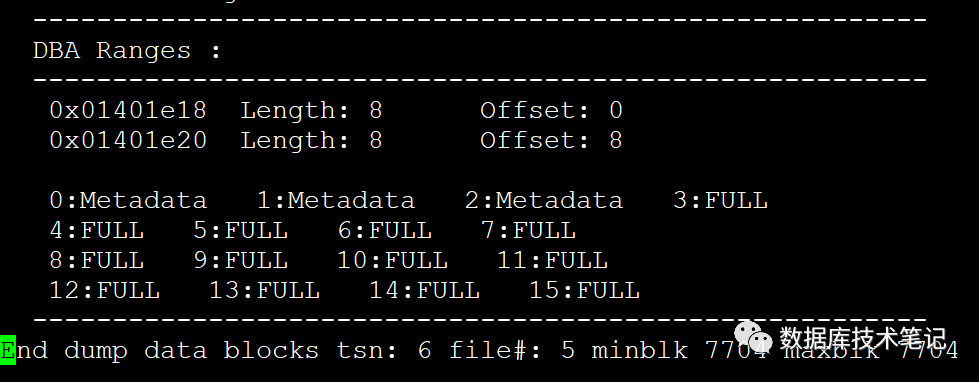

DBArange：

• extent开始地址

• 区大小block数

• 对L1 地址的offset

三、二进制结构

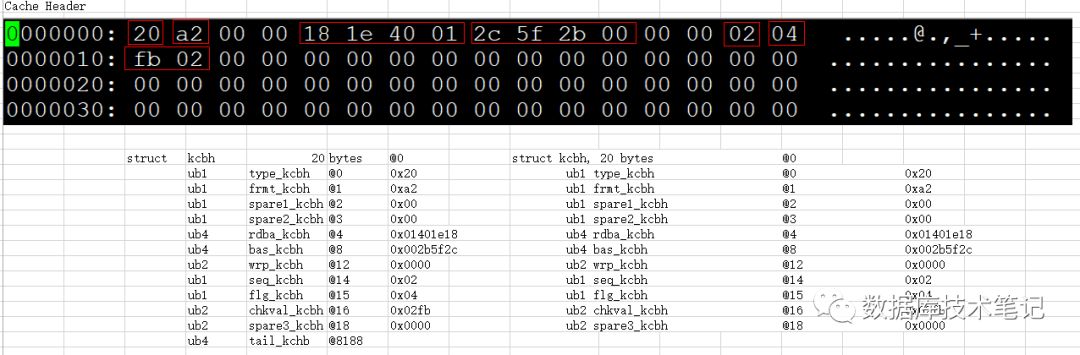

Cache Header：

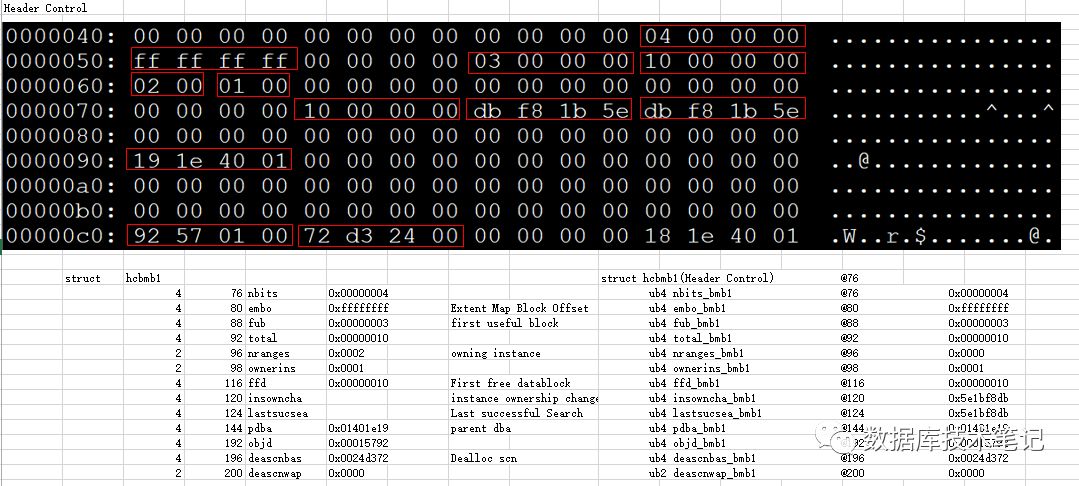

Header Control：

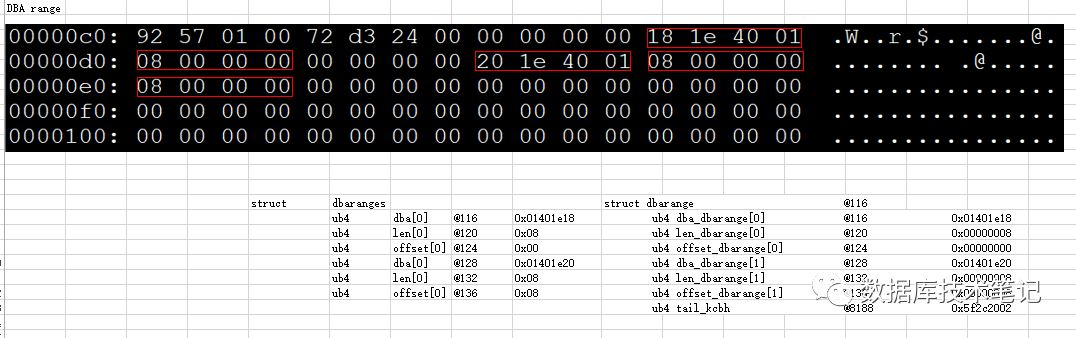

DBA range：

四、数据块解析

由于bbed不支持L1数据块的物理结构解析，报错信息如下所示，

BBED>set dba 5,7704

       DBA               0x01401e18(20979224 5,7704)

BBED>map v

 File: oradata/epmsn/hsql01.dbf (5)

 Block: 7704                                 Dba:0x01401e18

------------------------------------------------------------

BBED-00400:invalid blocktype (32)

使用C语言结构体解析该数据块结构，解析后的物理结构如下所示，

五、说明
