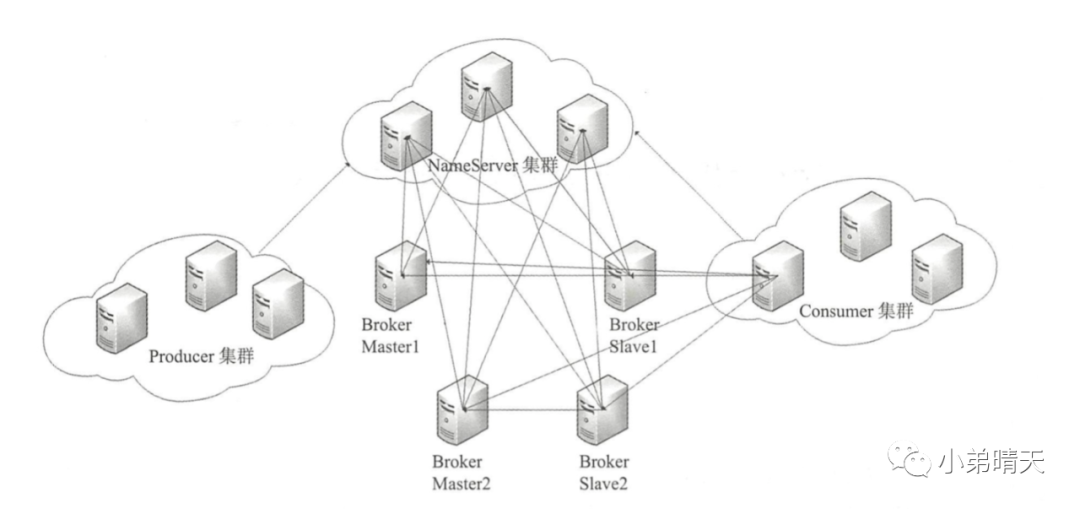

先来看一下RocketMQ整体架构
Producer：生产者
Consumer：消费者
Broker：消息存储
NameServer：topic路由（broker的注册中心）
Broker消息服务器在启动时向所有NameServer注册，消息生产者(Producer)在发送消 息之前先从 NameServer 获取 Broker 服务器地址列表，然后根据负载算法从列表中选择一台消息服务器进行消息发送 。NameServer 与每台 Broker 服务器保持长连接，并间隔30s检测Broker是否存活，如果检测到Broker宕机 ， 则从路由注册表中将其移除 。
下面我们带着问题去看NameServer的架构设计，为了避免消息服务器的单点故障，通常会部署多台消息服务器（broker）共同承担消息的存储 。
那么消息生产者如何知道消息要发往哪台消息服务器呢?
如果某一台消息服务器若机了，那么生产者如何在不重启服务的情况下感知呢?
我们直接从源码看NameServer 路由注册、路由删除、路由发现

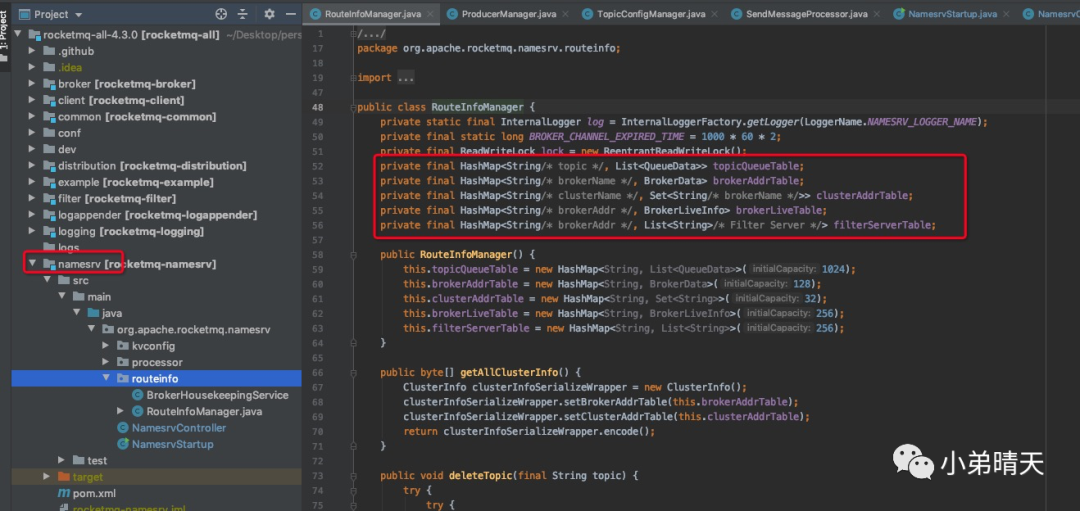

打开RocketMQ源码，目录如下图，其中保存路由信息的就是这几个关键的HashMap

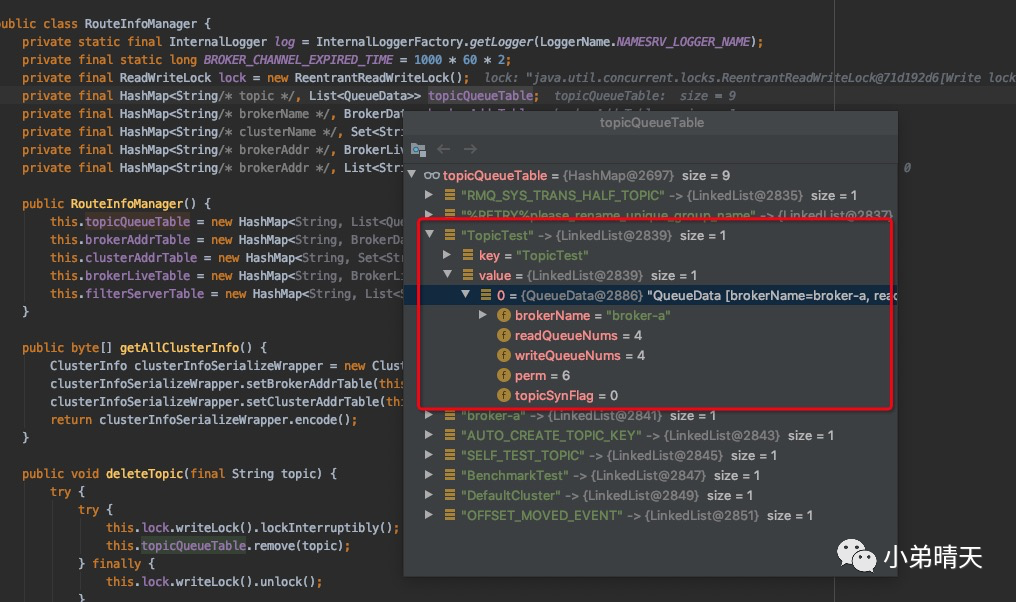

topicQueueTable: Topic消息队列路由信息，消息发送时根据路由表进行负载均衡，debug代码截图如下

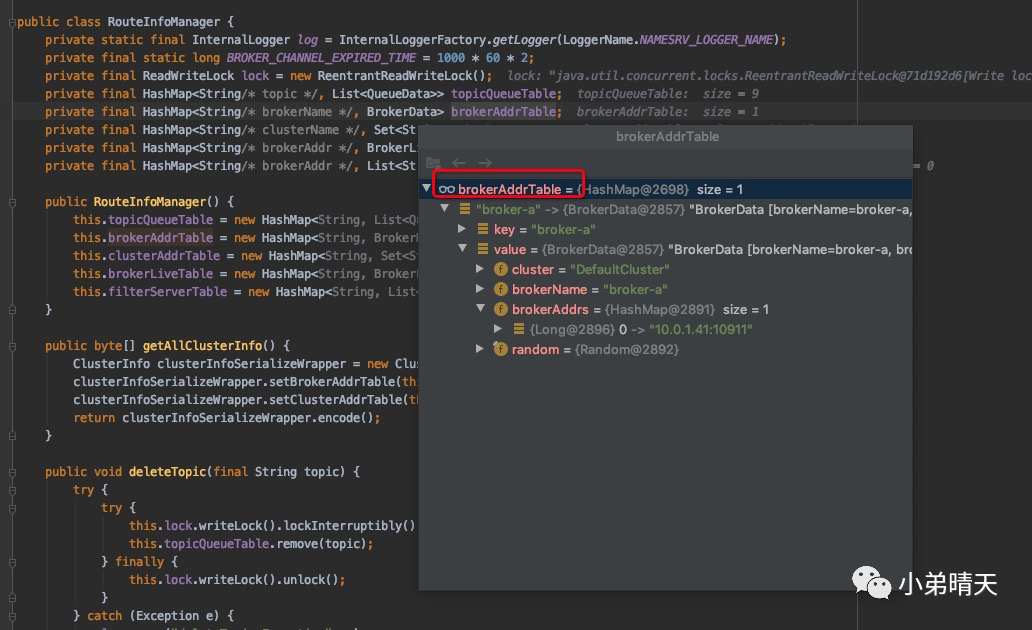

brokerAddrTable : Broker基础信息， 包含brokerName、 所属集群名称 、 主备Broker地址，debug代码截图如下

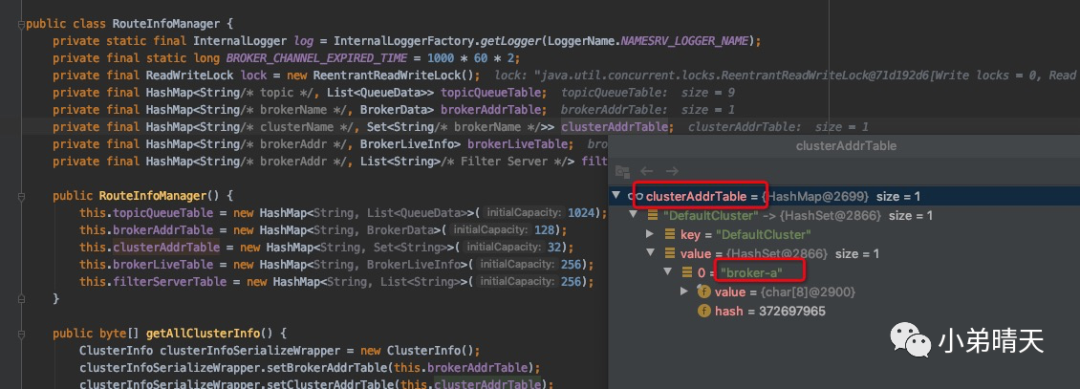

clusterAddrTable: Broker集群信息，存储集群中所有Broker名称

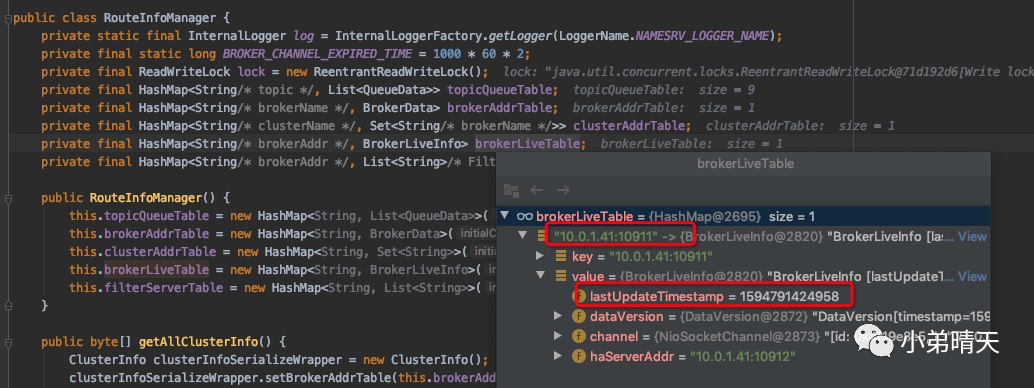

brokerLiveTable: Broker状态信息 。NameServer每次收到心跳包时会替换该信息
filterServerTable : Broker上的FilterServer列表，用于消息过滤
路由注册
（1）broker发送心跳包

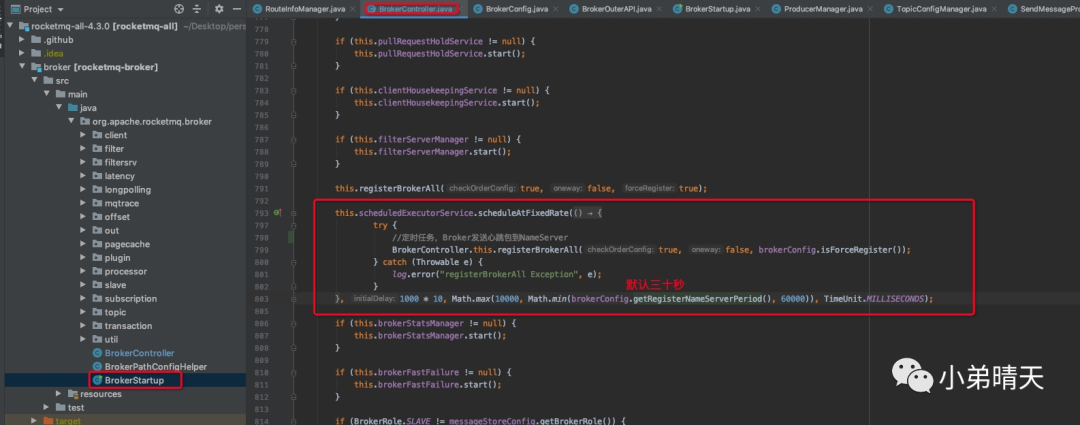

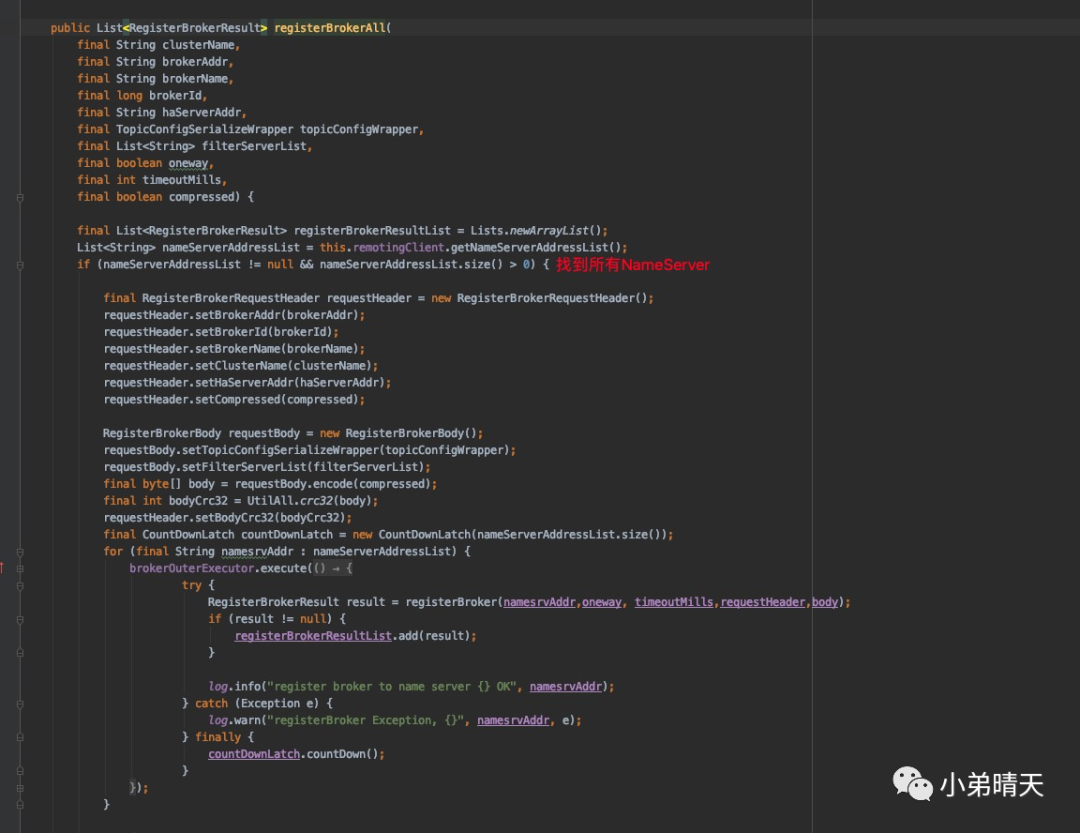

Broker启动时向集群中所有的NameServer发送心跳包，每隔30s向 集群中所有 NameServer发送一次，NameServer收到Broker心跳包时会更新brokerLiveTable缓存中BrokerLivelnfo的lastUpdateTimestamp，然后NameServer每隔10s扫描 brokerLiveTable，如果连续120s没有收到心跳包， NameServer将移除该Broker的路由信息同时关闭Socket连接。broker在启动时，会启动定时任务来发送心跳包到NameServer，如下图
（2）NameServer处理心跳包

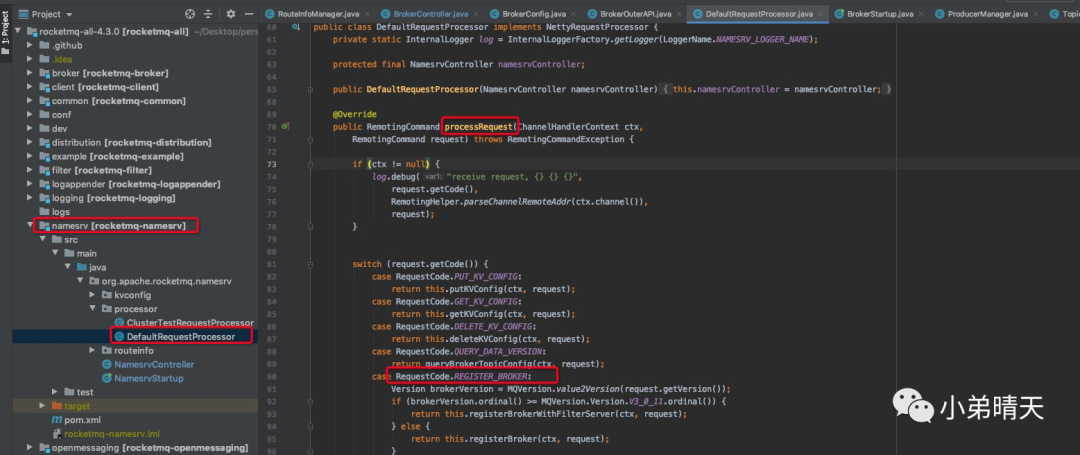

RockerMQ使用的是Netty通信，这里提一嘴，如下面代码所示，NameServer在启动时会启动一个线程不断执行processRequest，接收产生的请求（事件），由对应的时间处理器（switch语句分支）来执行

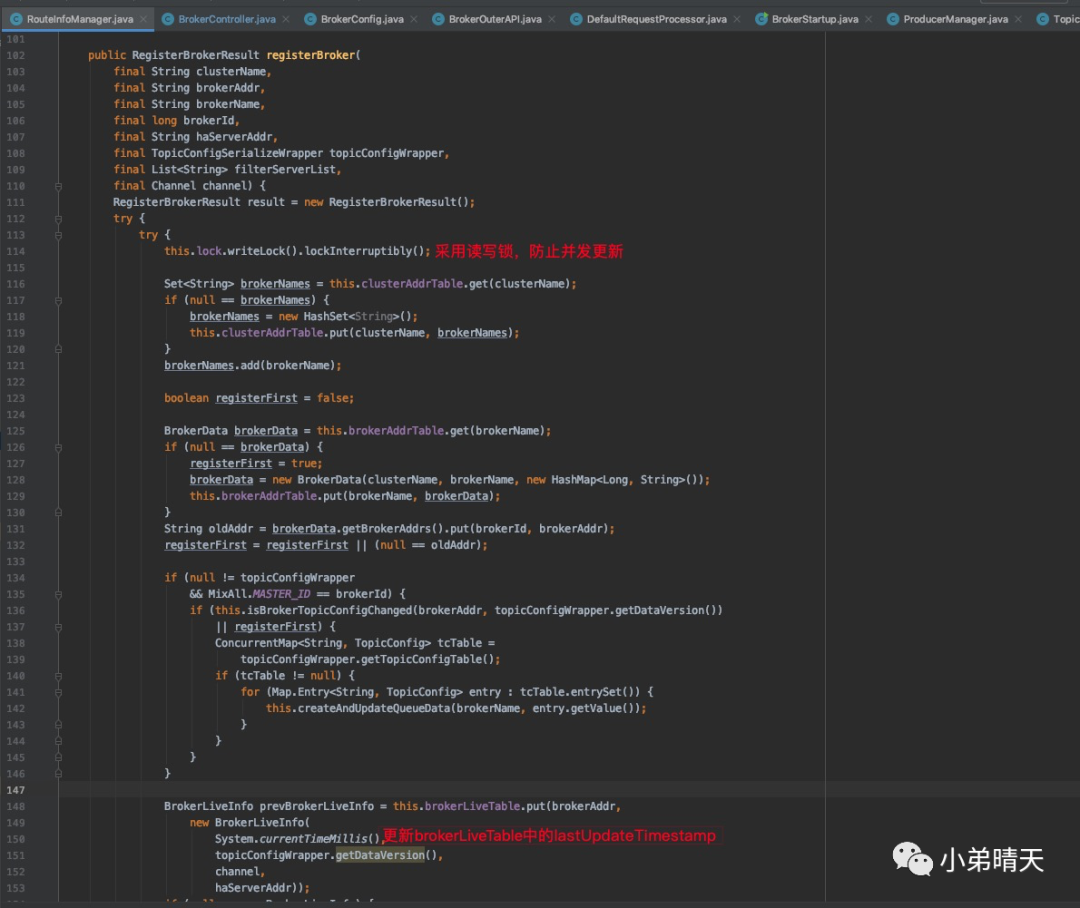

跟踪进入registerBroker方法：主要会更新NameServer保存的broker发送的最后一次心跳包时间
设计亮点: NameServer和Broker保持长连接，Broker状态存储在brokerLiveTable 中，NameServer每收到一个心跳包，将更新brokerLiveTable中关于Broker的状态信息以及路 由表( topicQueueTable、brokerAddrTable、brokerLiveTable、filterServerTable)。更新上述路由表(HashTable)使用了锁粒度较小的读写锁，允许多个消息发送者(Producer)并发读，保证消息发送时的高并发。但同一时刻NameServer只处理一个Broker心跳包，多个心跳包请求串行执行。这也是读写锁经典使用场景
路由删除
Broker每隔30s向NameServer 发送一个心跳包，NameServer会每隔10s扫描 brokerLiveTable状态表，如果BrokerLive的lastUpdateTimestamp的时间戳距当前时间超过120s，则认为Broker失效，移除该Broker, 关闭与Broker连接，并同时更新上面说的那四个HashMap；
RocktMQ 有两个触发点来触发路由删除：
NameServer定时扫描 brokerLiveTable检测上次心跳包与 当前系统时间的时间差， 如果时间戳大于 120s，则需要移除该 Broker 信息 。
Broker在正常被关闭的情况下，会执行 unr巳gisterBroker指令。由于不管是何种方式触发的路由删除，路由删除的方法都是一样的，就是从 topic

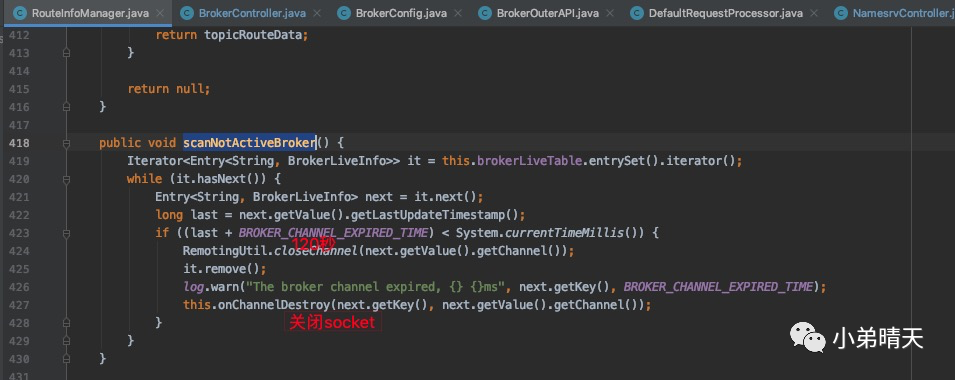

核心的就是一个scanNotActiveBroker的方法，定时任务（NameServer启动时加载）10秒执行一次
路由发现

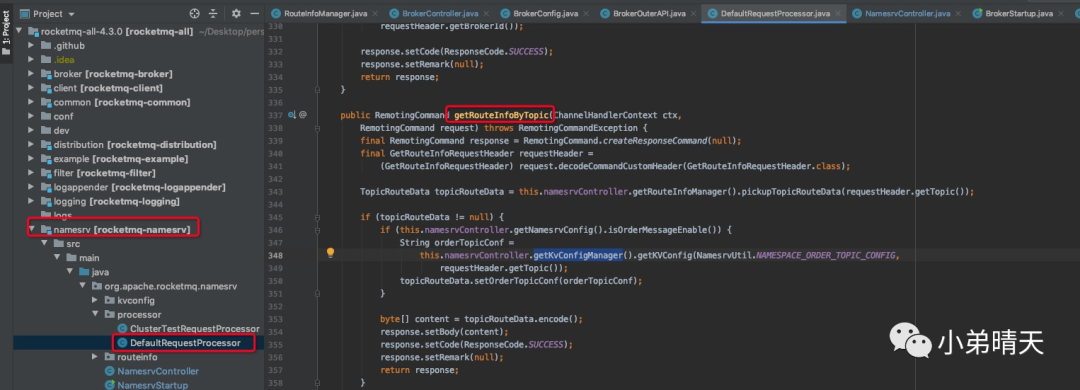

RocketMQ的Topic路由信息发生变化时，不会主动通知客户端（生产者和消费者），而是由生产者定时拉取，由DefaultRequestProcessor来处理

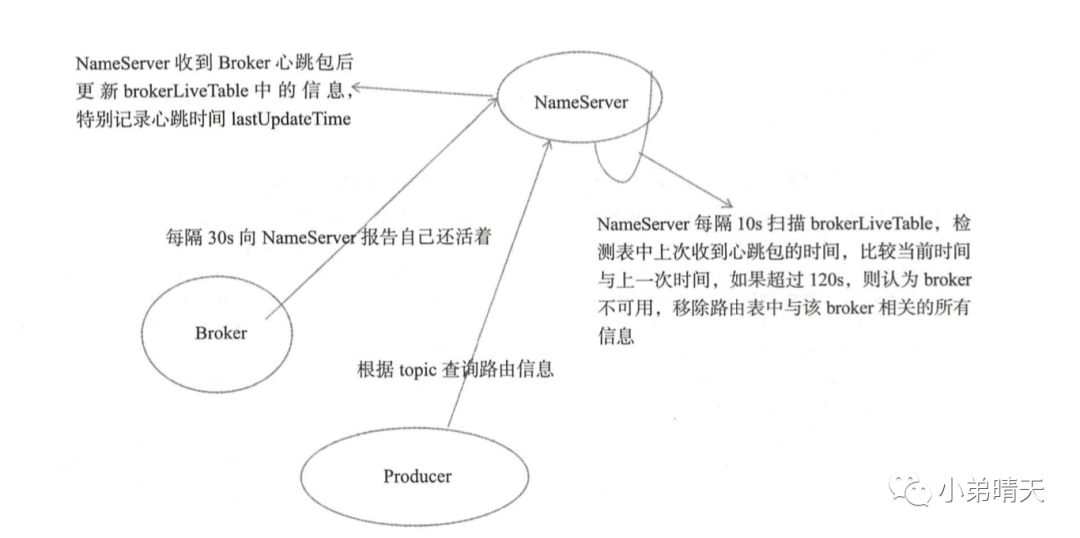

总结：上面的讲解可以由下面一张图来形象表示
另外：NameServer需要等Broker失效至少120s才能将该Broker从路由表中移除掉，那如果在Broker故障期间，消息生产者 Producer根据主题获取到的路由信息包含已经看机的 Broker，会导致消息发送失败，那这种情况怎么办，岂不是消息发送不是高可用的?（且听下回分享😝）
