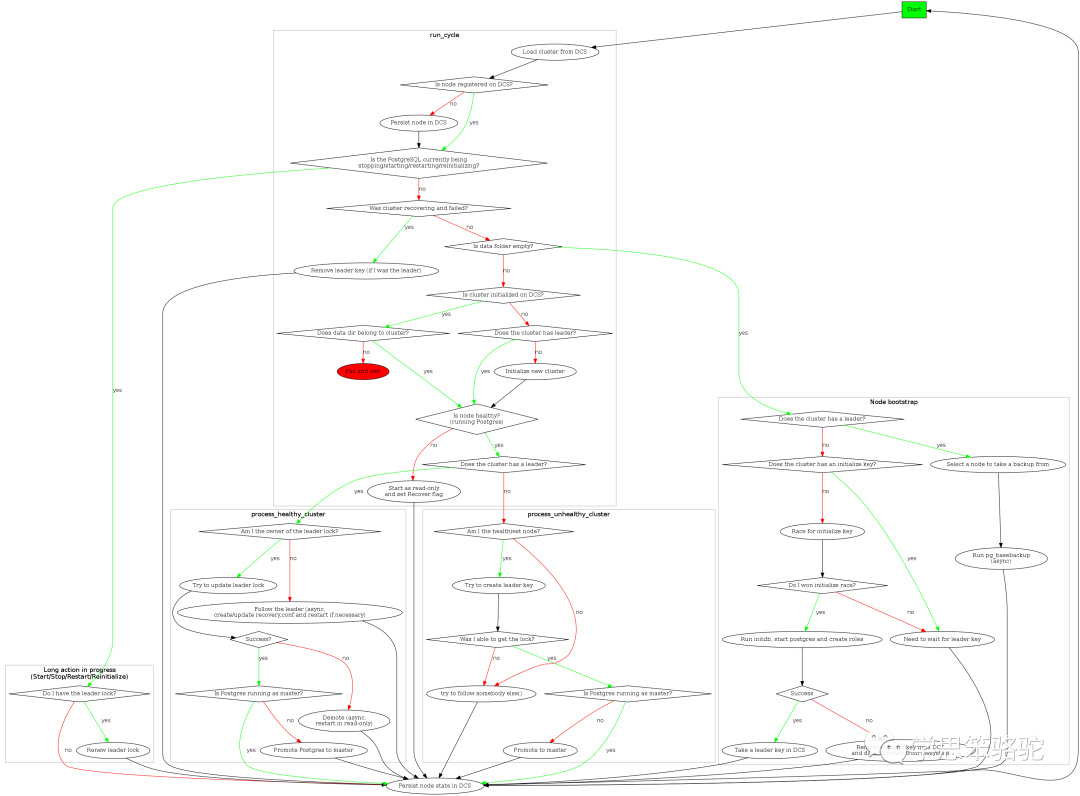

按照Patroni官方给的流程图，可以将整个流程划分为：
1、节点启动流程
2、节点拉起流程
3、处理健康集群流程
4、处理不健康流程
①节点启动
l 步骤1.1：从DCS中加载集群信息
Ø 判断条件2.1：如果在DCS中已经注册了节点，那么执行判断条件2.2，如果没有注册，则执行步骤1.2
l 步骤1.2：在DCS中持久化节点信息
Ø 判读条件2.2：判读当前节点Postgresql的状态，如果是开始中、停止中、重新启动中以及重新初始化中，那么进入判断条件2.3，否则就进入判断条件2.4
Ø 判断条件2.3：判断该节点是否拥有领导者锁，如果拥有领导者锁，则执行步骤1.3,否则执行步骤1.4
l 步骤1.3：更新领导者锁
l 步骤1.4：持久化节点状态到DCS中
Ø 判断条件2.4：集群是否还原状态，并且失败了，如果是执行步骤1.5，否则执行判断条件2.5
l 步骤1.5: 如果当前节点是leader节点，则移除leader key。
Ø 判断条件2.5：判断数据目录是否为空，如果是执行步骤1.6，否则执行判断条件2.6
l 步骤1.6：执行②节点拉起流程
Ø 判断条件2.6：集群信息在DCS中初始化，如果是则执行判断条件2.7，否则执行判断条件2.8
Ø 判断条件2.7：数据目录是否属于集群，如果是执行判断条件2.9，否则执行步骤1.7
Ø 判断条件2.8：集群是否有领导者，如果是执行判断条件2.9，否则执行步骤1.8
l 步骤1.7：节点启动失败并退出
Ø 判断条件2.9：节点是否健康状态（Postgresql运行中），如果是执行判断条件2.10，否则执行步骤1.9
l 步骤1.8：初始化一个新集群
l 步骤1.9：设置成只读节点及还原标志
Ø 判断条件2.10：集群是否有一个领导者，如果是执行③处理健康集群流程，否则执行④处理不健康集群流程
②节点拉起
Ø 判断条件2.1：集群是否有一个领导者，如果是执行步骤1.1，否则执行判断条件2.2
l 步骤1.1：选择一个节点，并且获得备份，执行步骤1.2
l 步骤1.2：执行pg_basebackup还原备份
Ø 判断条件2.2：集群是否有一个初始键，如果是执行步骤1.3，否则执行步骤1.4
l 步骤1.3：等待一个leader key
l 步骤1.4：竞争初始键
Ø 判断条件2.3：判断是否赢得了竞争初始键，如果是执行步骤1.5，否则执行步骤1.6
l 步骤1.5：初始化数据库、运行Postgresql并且创建对应角色，执行判断条件2.4
l 步骤1.6：需要等待leader key
Ø 判断条件2.4：操作成功，执行步骤1.7，否则执行步骤1.8
l 步骤1.7：将leader key存储到DCS中，执行步骤1.9
l 步骤1.8：从DCS中移除初始化键，并且删除数据目录，执行步骤1.9
l 步骤1.9：持久化节点状态到DCS中
③处理健康集群
Ø 判断条件2.1：判断当前节点是否拥有领导者锁，如果是执行步骤1.1，否则执行步骤1.2
l 步骤1.1：尝试更新领导者锁，执行判断条件2.2
l 步骤1.2：跟随领导者
Ø 判断条件2.2：如果执行成功，则执行判断条件2.3，否则执行步骤1.3
Ø 判断条件2.3：当前节点是否作为主节点在运行，如果是执行步骤1.5，否则步骤1.4
l 步骤1.3：执行节点降级操作
l 步骤1.4：提升当前节点为主节点
l 步骤1.5：持久化节点状态到DCS中
④处理不健康集群
Ø 判断条件2.1：判断当前节点是否为健康状态，如果是执行步骤1.1，否则执行步骤1.2
l 步骤1.1：创建leader key
l 步骤1.2：尝试跟随其他节点
Ø 判断条件2.2：是否可以获得锁，如果可以执行判断条件2.3，否则执行步骤1.2
Ø 判断条件2.3：当前节点是否作为Postgresql主节点在运行，如果是执行步骤1.3，否则执行步骤1.4
l 步骤1.3：持久化节点状态到DCS中
l 步骤1.4：提升当前节点为主节点
