Prometheus-operator监控外部etcd集群

ITBuf 2019-10-10

1768

标签: prometheus-operator 、 etcd 、监控、 monitor

先决条件

一个稳定的Kubernetes集群
成功部署prometheus-operator
etcd在kubernets集群之外

原因

我们业务上面刚从自建的Kubernetes集群迁移到阿里云的专业版Kubernetes，很多地方有不一样的地方，之前自建的Kubernetes使用的是kubeadm的etcd集群，阿里云的专业版本使用的是外部的etcd集群，所以就有了这次记录。

技术点

外部etcd没有endpoint
外部etcd没有svc

操作

1. 获取etcd的客户端证书,并创建为secret

[root@dev-rc-master-01 cert]# ps -aux |egrep '/usr/bin/etcd'
root      1379  0.0  0.0 112724   992 pts/0    S+   10:30   0:00 grep -E --color=auto usr/bin/etcd
etcd      3222  4.8  6.7 11137048 537176 ?     Ssl  7月25 1458:58 usr/bin/etcd --election-timeout=3000 --heartbeat-interval=500 --snapshot-count=50000 --data-dir=data.etcd --name 10.1.65.203-name-3 --client-cert-auth --trusted-ca-file=/var/lib/etcd/cert/ca.pem --cert-file=/var/lib/etcd/cert/etcd-server.pem --key-file=/var/lib/etcd/cert/etcd-server-key.pem --peer-client-cert-auth --peer-trusted-ca-file=/var/lib/etcd/cert/peer-ca.pem --peer-cert-file=/var/lib/etcd/cert/10.1.65.203-name-3.pem --peer-key-file=/var/lib/etcd/cert/10.1.65.203-name-3-key.pem --initial-advertise-peer-urls https://10.1.65.203:2380 --listen-peer-urls https://10.1.65.203:2380 --advertise-client-urls https://10.1.65.203:2379 --listen-client-urls https://10.1.65.203:2379 --initial-cluster 10.1.65.201-name-1=https://10.1.65.201:2380,10.1.65.202-name-2=https://10.1.65.202:2380,10.1.65.203-name-3=https://10.1.65.203:2380 --initial-cluster-state new --initial-cluster-token 7801f61a-7b1e-49fa-9657-e692e05e20b7
复制

从上面的结果来看，阿里云的部署集群etcd证书存储和kubeadm默认初始化的路径是不一样的，这里etcd证书存储在/var/lib/etcd/cert/下面,查看客户端的证书文件：

[root@dev-rc-master-01 cert]# ls |egrep client
etcd-client.csr
etcd-client-key.pem
etcd-client.pem
复制

创建monitoring命名空间下的secret

[root@dev-rc-master-01 cert]#kubectl -n monitoring create secret generic etcd-certs --from-file=ca.pem --from-file=etcd-client-key.pem --from-file=etcd-client.pem
复制

如果是kubeadm初始化的etcd集群，默认是这三个文件:

--cacert=/etc/kubernetes/pki/etcd/ca.crt
--cert=/etc/kubernetes/pki/etcd/healthcheck-client.crt
--key=/etc/kubernetes/pki/etcd/healthcheck-client.key
复制

对应关系为:

ca.crt -> ca.pem

healthcheck-client.crt -> etcd-client.pem

healthcheck-client.key -> etcd-client-key.pem

查看创建好的secret

[root@dev-rc-master-01 cert]# kubectl get -n monitoring secret|egrep etcd-certs
etcd-certs                        Opaque                                3      75m
复制

2.创建ServiceMonitor

apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  name: etcd-k8s
  namespace: monitoring
  labels:
    k8s-app: etcd-k8s
spec:
  jobLabel: k8s-app
  endpoints:
  - port: port
    interval: 30s
    scheme: https
    tlsConfig:
      caFile: /etc/prometheus/secrets/etcd-certs/ca.pem
      certFile: /etc/prometheus/secrets/etcd-certs/etcd-client.pem
      keyFile: /etc/prometheus/secrets/etcd-certs/etcd-client-key.pem
      insecureSkipVerify: true
  selector:
    matchLabels:
      k8s-app: etcd
  namespaceSelector:
    matchNames:
    - kube-system
复制

创建一个serviceMonitor的对象，配置了基本数据元,拉取周期为30s，拉取方式为https，并且配置了证书,跳过http可信检查,匹配kube-system命名空间下的labels的key值为k8s-app，value值为etcd的svc。

kubectl apply -f etcd-servicemonitor.yaml
复制

3.创建service

apiVersion: v1
kind: Service
metadata:
  name: etcd-k8s
  namespace: kube-system
  labels:
    k8s-app: etcd
spec:
  type: ClusterIP
  clusterIP: None
  ports:
  - name: port
    port: 2379
    protocol: TCP


---
apiVersion: v1
kind: Endpoints
metadata:
  name: etcd-k8s
  namespace: kube-system
  labels:
    k8s-app: etcd
subsets:
- addresses:
  - ip: 10.1.65.201
    nodeName: cn-hangzhou.10.1.65.201
  - ip: 10.1.65.202
    nodeName: cn-hangzhou.10.1.65.202
  - ip: 10.1.65.203
    nodeName: cn-hangzhou.10.1.65.203
  ports:
  - name: port
    port: 2379
    protocol: TCP
复制

这里的service和以往的service不同，这里没用labels匹配pods，因为这里的etcd根本没有pods。这里有一个细节值得注意的就是endpoints，部分metadata的内容必须和service一致。下面的nodeName不能重复。这里别忘了应用:

kubectl apply -f etcd-service.yaml
复制

Prometheus挂载etcd的secret

prometheus-operator的的部署文件中有一个文件名为:prometheus-prometheus.yaml的文件.细节可以查看官方文档。

apiVersion: monitoring.coreos.com/v1
kind: Prometheus
metadata:
  labels:
    prometheus: k8s
  name: k8s
  namespace: monitoring
spec:
  alerting:
    alertmanagers:
    - name: alertmanager-main
      namespace: monitoring
      port: web
  baseImage: quay.io/prometheus/prometheus
  nodeSelector:
    beta.kubernetes.io/os: linux
  secrets:
  - etcd-certs
  podMonitorSelector: {}
  replicas: 2
  resources:
    requests:
      memory: 400Mi
  ruleSelector:
    matchLabels:
      prometheus: k8s
      role: alert-rules
  securityContext:
    fsGroup: 2000
    runAsNonRoot: true
    runAsUser: 1000
  serviceAccountName: prometheus-k8s
  serviceMonitorNamespaceSelector: {}
  serviceMonitorSelector: {}
  version: v2.11.0
复制

这里17行的secrets是我们后来加的，默认的文件中是没有这个内容的.

应用部署prometheus

[root@dev-rc-master-01 manifests]# kubectl apply -f prometheus-prometheus.yaml
复制

登录prometheus的web页面查看配置

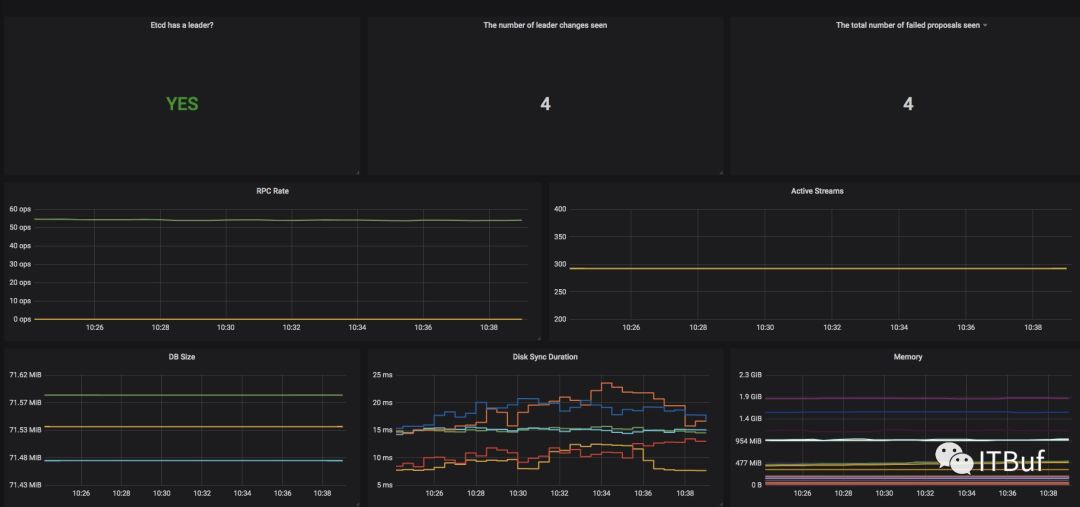

这个时候prometheus开始正常抓取etcd的数据了，我们接下来可以去下载一个现有的Grafana的dashboard，然后对他做一些自定义配置，就可以正常使用了.

导入以上这个dashbaord到grafana可以是直接在web界面导入，也可以通过生成ConfigMap来挂载到grafana，各有好处吧，不过configmap的方法，后期如果要修改比较麻烦毕竟要去看懂那么大的一个JSON文件。

总结：

在Prometheus-operator有很多和手动配置的Prometheus的地方有很多不同的，但是数量以后确实是简单了不少，一定要多看https://github.com/coreos/prometheus-operator/blob/master/Documentation/api.md这里的文档。
由于阿里云的etcd外部集群证书使用的是cfssl工具生成的和kubeadm的生成的在文件命名上面有差别，如果在prometheus的web界面上在Configuration中可以找到etcd的配置但是在Targets中没有，很有可能就是证书配置错误了，可以通过查看prometheus-k8s-01的容器查看日志，是否为etcd证书不可用的错误，如果是就可以定位到问题了
目前还没找到在Prmetheus对象中直接挂载本地时区文件，如果应用后想用东八区目前我是直接手动修改statefulsets.apps，缺点就是在应用了Prometheus对象后就又要重新修改一下<对应的文件名：prometheus-prometheus.yaml>
