手把手带你部署Docker私有镜像仓库Harbor v2.3.2

非著名运维 2021-10-14
966

Harbor简介：

 Harbor是一个用于存储和分发Docker镜像的企业级Registry服务器，通过添加一些企业必需的功能特性，例如安全、标识和管理等，扩展了开源Docker Distribution。作为一个企业级私有Registry服务器，Harbor提供了更好的性能和安全。提升用户使用Registry构建和运行环境传输镜像的效率。Harbor支持安装在多个Registry节点的镜像资源复制，镜像全部保存在私有Registry中， 确保数据和知识产权在公司内部网络中管控。另外，Harbor也提供了高级的安全特性，诸如用户管理，访问控制和活动审计等。

Harbor特性：

 基于角色的访问控制 ：用户与Docker镜像仓库通过“项目”进行组织管理，一个用户可以对多个镜像仓库在同一命名空间（project）里有不同的权限。

 镜像复制 ：镜像可以在多个Registry实例中复制（同步）。尤其适合于负载均衡，高可用，混合云和多云的场景。

 图形化用户界面 ：用户可以通过浏览器来浏览，检索当前Docker镜像仓库，管理项目和命名空间。

 AD/LDAP 支持 ：Harbor可以集成企业内部已有的AD/LDAP，用于鉴权认证管理。

 审计管理 ：所有针对镜像仓库的操作都可以被记录追溯，用于审计管理。

 国际化 ：已拥有英文、中文、德文、日文和俄文的本地化版本。更多的语言将会添加进来。

 RESTful API ：RESTful API 提供给管理员对于Harbor更多的操控, 使得与其它管理软件集成变得更容易。

 部署简单 ：提供在线和离线两种安装工具， 也可以安装到vSphere平台(OVA方式)虚拟设备。

Harbor组件：

Harbor在架构上主要由6个组件构成：

  • Proxy：Harbor的registry, UI, token等服务，通过一个前置的反向代理统一接收浏览器、Docker客户端的请求，并将请求转发给后端不同的服务。

  • Registry：负责储存Docker镜像，并处理docker push/pull 命令。由于我们要对用户进行访问控制，即不同用户对Docker image有不同的读写权限，Registry会指向一个token服务，强制用户的每次docker pull/push请求都要携带一个合法的token, Registry会通过公钥对token 进行解密验证。

  • Core services：这是Harbor的核心功能，主要提供以下服务：

  • UI：提供图形化界面，帮助用户管理registry上的镜像（image）, 并对用户进行授权。

  • webhook：为了及时获取registry 上image状态变化的情况， 在Registry上配置webhook，把状态变化传递给UI模块。

  • token 服务：负责根据用户权限给每个docker push/pull命令签发token. Docker 客户端向Regiøstry服务发起的请求,如果不包含token，会被重定向到这里，获得token后再重新向Registry进行请求。

  • Database：为core services提供数据库服务，负责储存用户权限、审计日志、Docker image分组信息等数据。

  • Job Services：提供镜像远程复制功能，可以把本地镜像同步到其他Harbor实例中。

  • Log collector：为了帮助监控Harbor运行，负责收集其他组件的log，供日后进行分析。

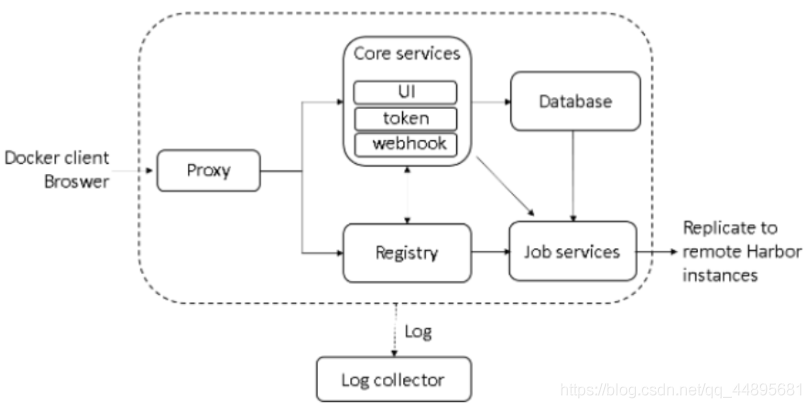

各个组件之间的关系如下图所示：

环境介绍：

192.168.1.18

Master、Harbor、Jenkins

CentOS 7.5.1804

Docker 19.03.13

Docker-Compose 1.18.0

2核+CPU，2GB+内存

部署Harbor仓库

 Harbor部署依赖于docker和docker-compose。

安装Docker

 一文搞懂Docker与Docker Engine的安装:https://blog.csdn.net/qq_44895681/article/details/105540702?…

安装Docker-compose

 一文学会Docker Compose安装：https://blog.csdn.net/qq_44895681/article/details/105540333

[root@k8s-master ~]# wget https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo -O /etc/yum.repos.d/docker-ce.repo[root@k8s-master ~]# yum -y install epel-release[root@k8s-master ~]# yum -y install  docker-compose[root@k8s-master ~]# docker-compose versiondocker-compose version 1.18.0, build 8dd22a9docker-py version: 2.6.1CPython version: 3.6.8OpenSSL version: OpenSSL 1.0.2k-fips  26 Jan 2017

部署Harbor仓库

 企业实战(5) Docker私有镜像仓库Harbor的部署与使用详解：https://blog.csdn.net/qq_44895681/article/details/105558611

下载

 版本全，速度慢：https://github.com/goharbor/harbor/releases

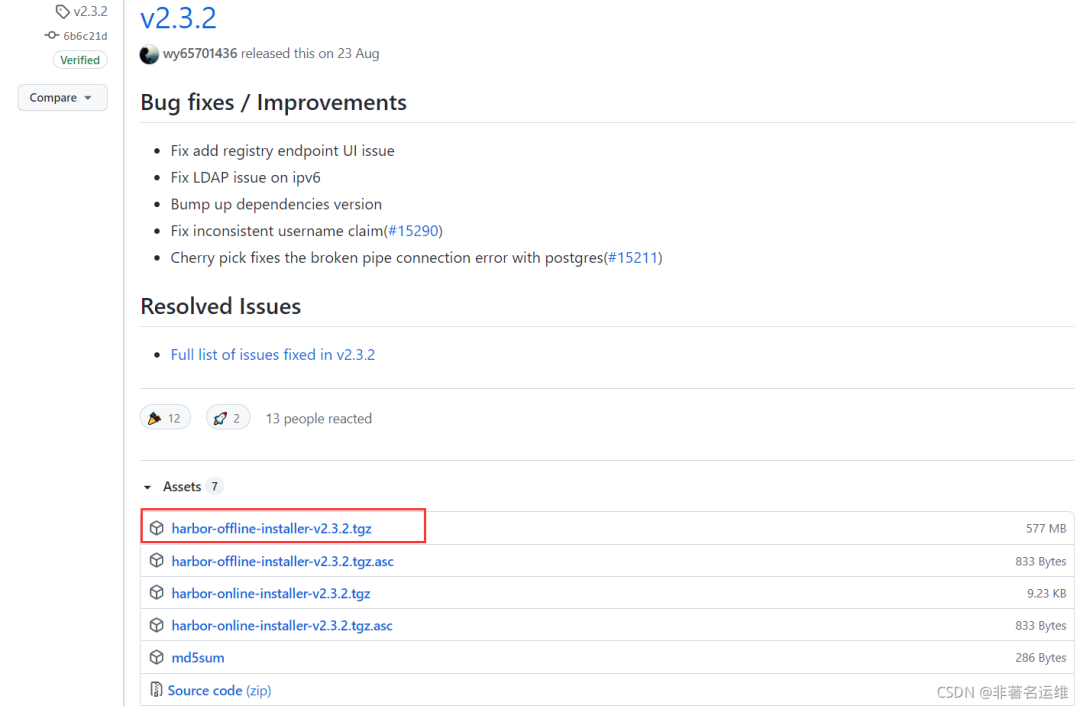

下载Harbor v2.3.2并解压
[root@k8s-master ~]# wget https://github.com/goharbor/harbor/releases/download/v2.3.2/harbor-offline-installer-v2.3.2.tgz[root@k8s-master ~]# ll harbor-offline-installer-v2.3.2.tgz-rw-r--r-- 1 root root 605477475 9月  15 11:12 harbor-offline-installer-v2.3.2.tgz[root@k8s-master ~]# tar -xvf harbor-offline-installer-v2.3.2.tgzharbor/harbor.v2.3.2.tar.gzharbor/prepareharbor/LICENSEharbor/install.shharbor/common.shharbor/harbor.yml.tmpl[root@k8s-master ~]# cd harbor/[root@k8s-master harbor]# lscommon.sh  harbor.v2.3.2.tar.gz  harbor.yml.tmpl  install.sh  LICENSE  prepare

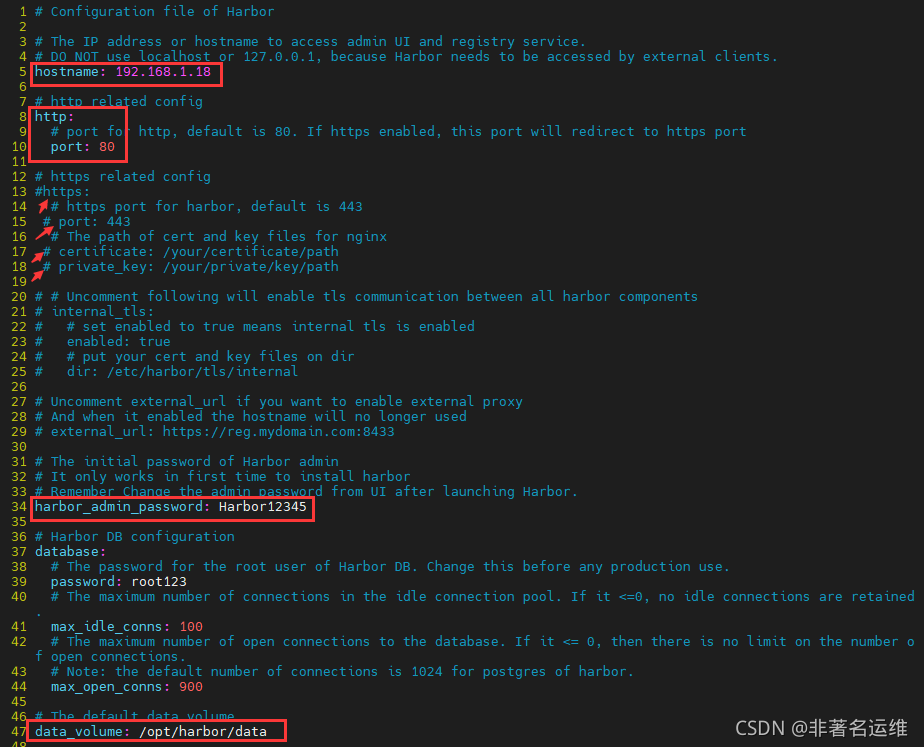

修改harbor配置文件

[root@k8s-master harbor]# cp harbor.yml.tmpl harbor.yml[root@k8s-master harbor]# vim harbor.yml  ...  5 hostname: 192.168.1.18   //设置访问地址，可以是ip、主机名，不可以设置为127.0.0.1或localhost  7 # http related config  8 http:             //启用http  9   # port for http, default is 80. If https enabled, this port will redirect to https port 10   port: 80       //http默认端口为80 //将https注释掉，以关闭https支持 12 # https related config 13 #https:                //注释 14   # https port for harbor, default is 443 15  # port: 443           //注释 16   # The path of cert and key files for nginx 17  # certificate: /your/certificate/path     //注释 18  # private_key: /your/private/key/path     //注释 ...  33 # Remember Change the admin password from UI after launching Harbor. 34 harbor_admin_password: Harbor12345      //harbor登录密码 ... 46 # The default data volume 47 data_volume: /opt/harbor/data        //修改harbor仓库数据目录 ...[root@k8s-master harbor]# mkdir -p /opt/harbor/data   //创建harbor仓库目录（安装Harbor时会自动创建）[root@k8s-master harbor]# ls /opt/harbor/data[root@k8s-master harbor]# ./prepare      //执行官方自带脚本更新配置文件prepare base dir is set to /root/harborUnable to find image 'goharbor/prepare:v2.3.2' locallyv2.3.2: Pulling from goharbor/prepare4fc7e8c5dda0: Pull completee101789e272e: Pull complete3356ca67bae9: Pull complete3d33c71b0e90: Pull completeab76e2d8736b: Pull complete9d7f4a6ec28e: Pull complete2f6837c65c74: Pull completebc8d1bca5b85: Pull completeDigest: sha256:e6ae1e30c8897ca54bcc89682dbb10c2dbd08d6c9bba647eacdef6fa776d6428Status: Downloaded newer image for goharbor/prepare:v2.3.2WARNING:root:WARNING: HTTP protocol is insecure. Harbor will deprecate http protocol in the future. Please make sure to upgrade to httpsGenerated configuration file: /config/portal/nginx.confGenerated configuration file: /config/log/logrotate.confGenerated configuration file: /config/log/rsyslog_docker.confGenerated configuration file: /config/nginx/nginx.confGenerated configuration file: /config/core/envGenerated configuration file: /config/core/app.confGenerated configuration file: /config/registry/config.ymlGenerated configuration file: /config/registryctl/envGenerated configuration file: /config/registryctl/config.ymlGenerated configuration file: /config/db/envGenerated configuration file: /config/jobservice/envGenerated configuration file: /config/jobservice/config.ymlGenerated and saved secret to file: /data/secret/keys/secretkeySuccessfully called func: create_root_certGenerated configuration file: /compose_location/docker-compose.ymlClean up the input dir
在这里插入图片描述
开始安装Harbor
[root@k8s-master harbor]# ./install.sh       //执行harbor安装脚本[Step 0]: checking if docker is installed ...Note: docker version: 19.03.13[Step 1]: checking docker-compose is installed ...Note: docker-compose version: 1.18.0[Step 2]: loading Harbor images ...Loaded image: goharbor/redis-photon:v2.3.2Loaded image: goharbor/nginx-photon:v2.3.2Loaded image: goharbor/harbor-portal:v2.3.2Loaded image: goharbor/trivy-adapter-photon:v2.3.2Loaded image: goharbor/chartmuseum-photon:v2.3.2Loaded image: goharbor/notary-signer-photon:v2.3.2Loaded image: goharbor/harbor-core:v2.3.2Loaded image: goharbor/harbor-log:v2.3.2Loaded image: goharbor/harbor-registryctl:v2.3.2Loaded image: goharbor/harbor-exporter:v2.3.2Loaded image: goharbor/notary-server-photon:v2.3.2Loaded image: goharbor/prepare:v2.3.2Loaded image: goharbor/harbor-db:v2.3.2Loaded image: goharbor/harbor-jobservice:v2.3.2Loaded image: goharbor/registry-photon:v2.3.2[Step 3]: preparing environment ...[Step 4]: preparing harbor configs ...prepare base dir is set to /root/harborWARNING:root:WARNING: HTTP protocol is insecure. Harbor will deprecate http protocol in the future. Please make sure to upgrade to httpsClearing the configuration file: /config/portal/nginx.confClearing the configuration file: /config/log/logrotate.confClearing the configuration file: /config/log/rsyslog_docker.confClearing the configuration file: /config/nginx/nginx.confClearing the configuration file: /config/core/envClearing the configuration file: /config/core/app.confClearing the configuration file: /config/registry/passwdClearing the configuration file: /config/registry/config.ymlClearing the configuration file: /config/registryctl/envClearing the configuration file: /config/registryctl/config.ymlClearing the configuration file: /config/db/envClearing the configuration file: /config/jobservice/envClearing the configuration file: /config/jobservice/config.ymlGenerated configuration file: /config/portal/nginx.confGenerated configuration file: /config/log/logrotate.confGenerated configuration file: /config/log/rsyslog_docker.confGenerated configuration file: /config/nginx/nginx.confGenerated configuration file: /config/core/envGenerated configuration file: /config/core/app.confGenerated configuration file: /config/registry/config.ymlGenerated configuration file: /config/registryctl/envGenerated configuration file: /config/registryctl/config.ymlGenerated configuration file: /config/db/envGenerated configuration file: /config/jobservice/envGenerated configuration file: /config/jobservice/config.ymlCreating harbor-log ... doneGenerated configuration file: /compose_location/docker-compose.ymlClean up the input dirCreating redis ... doneCreating harbor-core ... doneCreating network "harbor_harbor" with the default driverCreating nginx ... doneCreating registryctl ...Creating redis ...Creating registry ...Creating harbor-portal ...Creating harbor-db ...Creating harbor-core ...Creating harbor-jobservice ...Creating nginx ...✔ ----Harbor has been installed and started successfully.----[root@k8s-master harbor]# docker-compose ps      //查看运行中的harbor相关容器      Name                     Command               State             Ports--------------------------------------------------------------------------------------harbor-core         /harbor/entrypoint.sh            Upharbor-db           /docker-entrypoint.sh 96 13      Upharbor-jobservice   /harbor/entrypoint.sh            Upharbor-log          /bin/sh -c /usr/local/bin/ ...   Up      127.0.0.1:1514->10514/tcpharbor-portal       nginx -g daemon off;             Upnginx               nginx -g daemon off;             Up      0.0.0.0:80->8080/tcpredis               redis-server /etc/redis.conf     Upregistry            /home/harbor/entrypoint.sh       Upregistryctl         /home/harbor/start.sh            Up[root@k8s-master harbor]# ls /opt/harbor/data/    //Harbor仓库数据目录ca_download  database  job_logs  redis  registry  secret

说明：

  • nginx：nginx负责流量转发和安全验证，对外提供的流量都是从nginx中转，所以开放https的443端口，它将流量分发到后端的ui和正在docker镜像存储的docker registry。

  • harbor-jobservice：harbor-jobservice 是harbor的job管理模块，job在harbor里面主要是为了镜像仓库之前同步使用的;

  • harbor-ui：harbor-ui是web管理页面，主要是前端的页面和后端CURD的接口;

  • registry：registry就是docker原生的仓库，负责保存镜像。

  • harbor-adminserver：harbor-adminserver是harbor系统管理接口，可以修改系统配置以及获取系统信息。

  • harbor-db：harbor-db是harbor的数据库，这里保存了系统的job以及项目、人员权限管理。由于本harbor的认证也是通过数据，在生产环节大多对接到企业的ldap中；

  • harbor-log：harbor-log是harbor的日志服务，统一管理harbor的日志。通过inspect可以看出容器统一将日志输出的syslog。

 这几个容器通过Docker link的形式连接在一起，在容器之间通过容器名字互相访问。对终端用户而言，只需要暴露proxy （即Nginx）的服务端口。

常用命令：

docker-compose up -d （相当于 build + start ）：构建（容器）并启动（容器）整个project的所有servicedocker-compose down -v（相当于 stop + rm ）：停止并移除整个project的所有servicesdocker-compose start [serviceName]：启动已存在但停止的所有servicedocker-compose stop [serviceName]：停止运行的servicedocker-compose restart [serviceName]: 重启服务docker-compose images：列出所用的镜像docker-compose ps：查看正在运行的镜像

停止Harbor：

 docker-compose down -v：停止并移除整个project的所有services

[root@localhost harbor]# docker-compose down -vStopping harbor-jobservice  ... doneStopping nginx              ... doneStopping harbor-ui          ... doneStopping harbor-adminserver ... doneStopping redis              ... doneStopping harbor-db          ... doneStopping registry           ... doneStopping harbor-log         ... doneRemoving harbor-jobservice  ... doneRemoving nginx              ... doneRemoving harbor-ui          ... doneRemoving harbor-adminserver ... doneRemoving redis              ... doneRemoving harbor-db          ... doneRemoving registry           ... doneRemoving harbor-log         ... doneRemoving network harbor_harbor

启动Harbor：

 docker-compose up -d    ：构建（容器）并启动（容器）整个project的所有service

[root@localhost harbor]# docker-compose up -dCreating network "harbor_harbor" with the default driverCreating harbor-log ... doneCreating harbor-adminserver ... doneCreating registry           ... doneCreating harbor-db          ... doneCreating redis              ... doneCreating harbor-ui          ... doneCreating harbor-jobservice  ... doneCreating nginx              ... done

访问Harbor

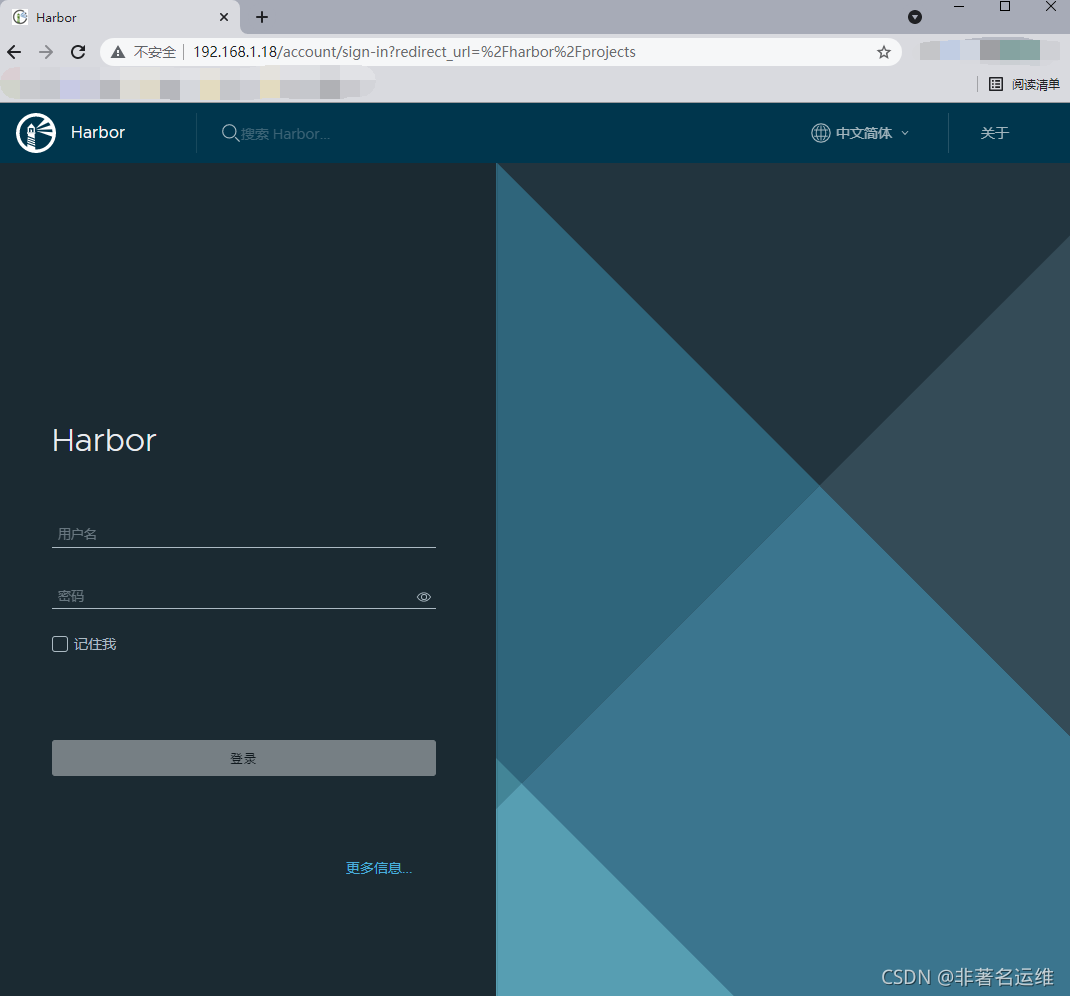

 启动完成后，我们访问刚才设置的hostname即：http://192.168.1.18，默认是80端口。

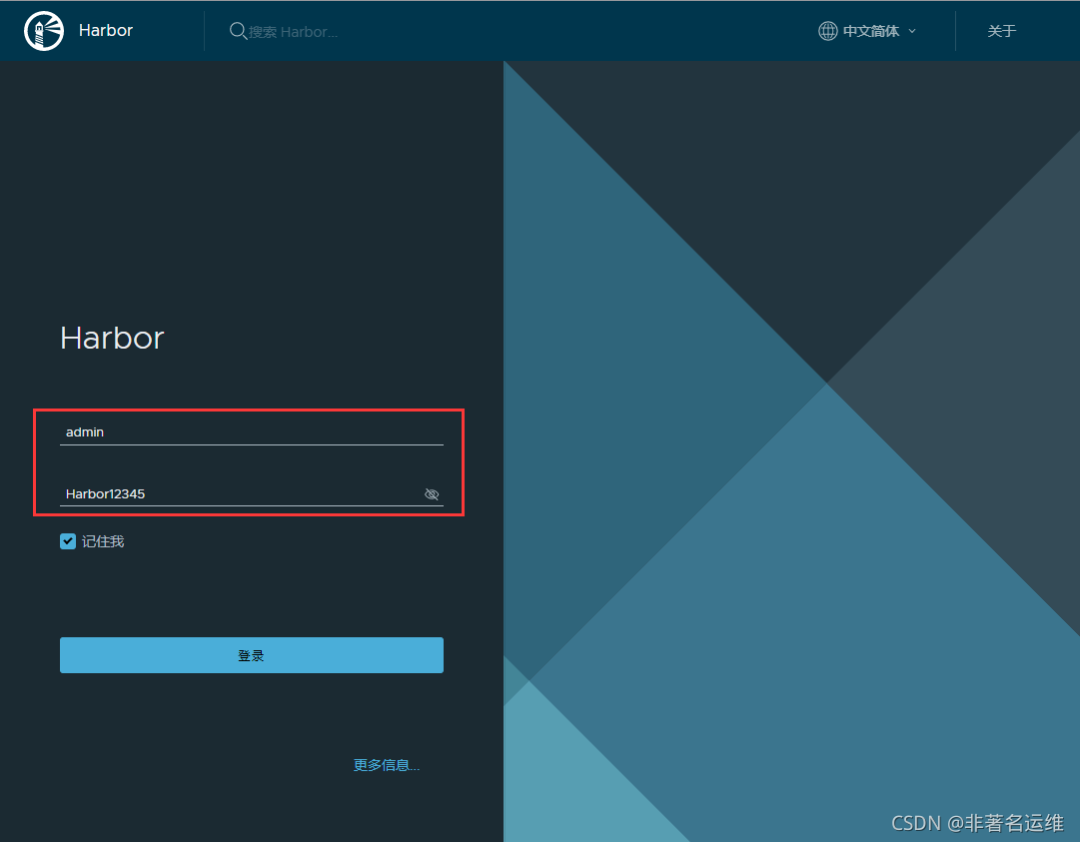

 输入用户名：admin，默认密码：Harbor12345 登录Harbor。

使用私有仓库push和pull镜像：

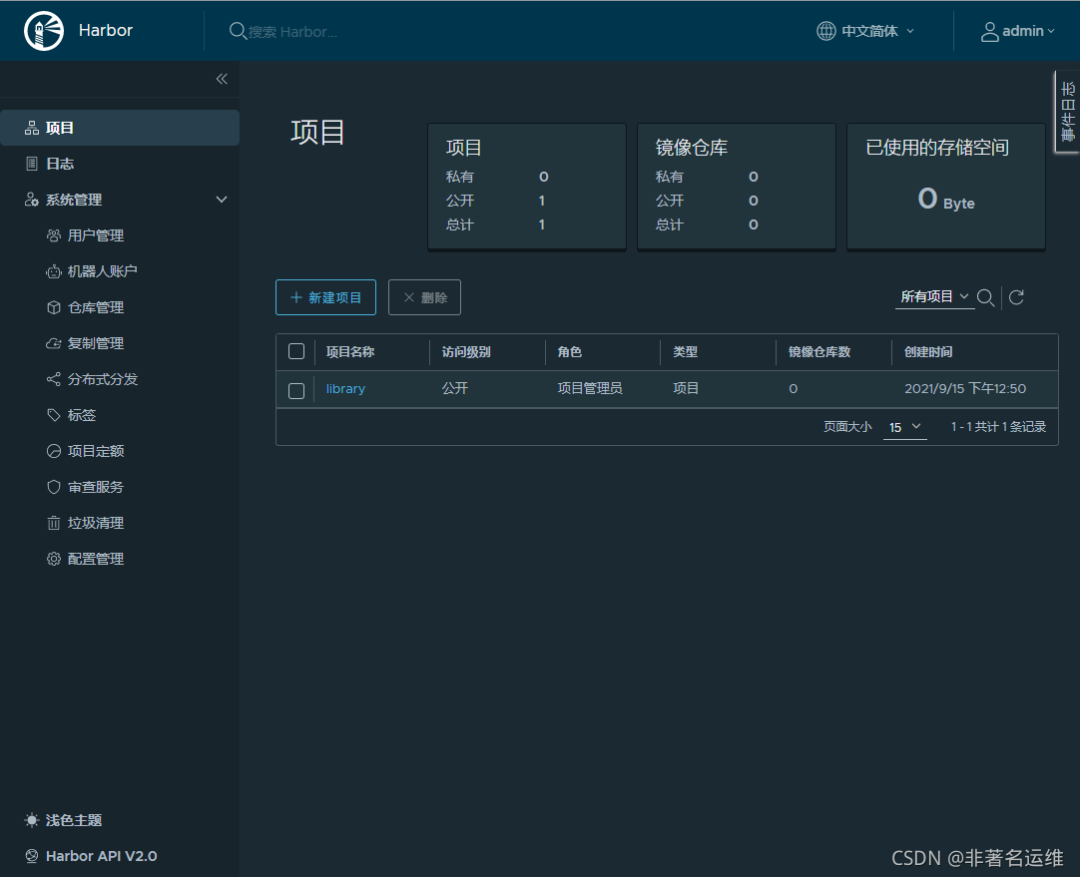

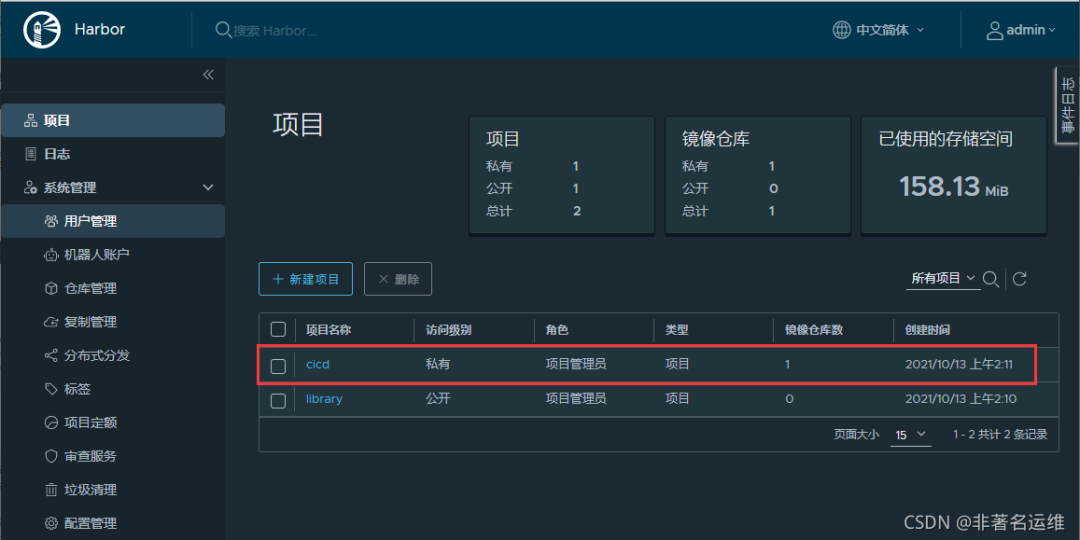

 新建私有项目

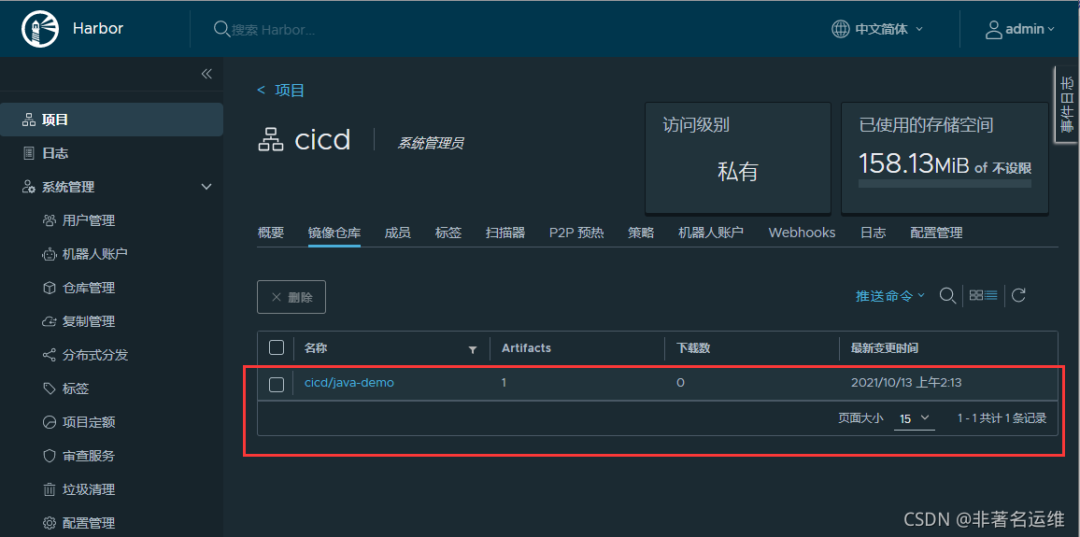

 上传（push）镜像

[root@k8s-master harbor]# docker tag java-demo:v1.0 192.168.1.18/cicd/java-demo:v1.0        //根据每次上传的镜像版本打相应的标签，做好标识[root@k8s-master harbor]# docker images | grep javajava-demo                                                 v1.0                96dbaacabd81        22 months ago       406MB192.168.1.18/cicd/java-demo                                                 v1.0                96dbaacabd81        22 months ago       406MB[root@k8s-master harbor]# docker push 192.168.1.18/cicd/java-demo:v1.0The push refers to repository [192.168.1.18/cicd/java-demo]85d053b8761f: Pushedc7cfd67e17c7: Pushedceead5ca823f: Pushed2353c173a26a: Pushed071d8bd76517: Pushedv1.0: digest: sha256:4e43b2bcd81adf6d00b46a5c7efd384fc9f5b059c75255c8c89404ed4818bae3 size: 1371

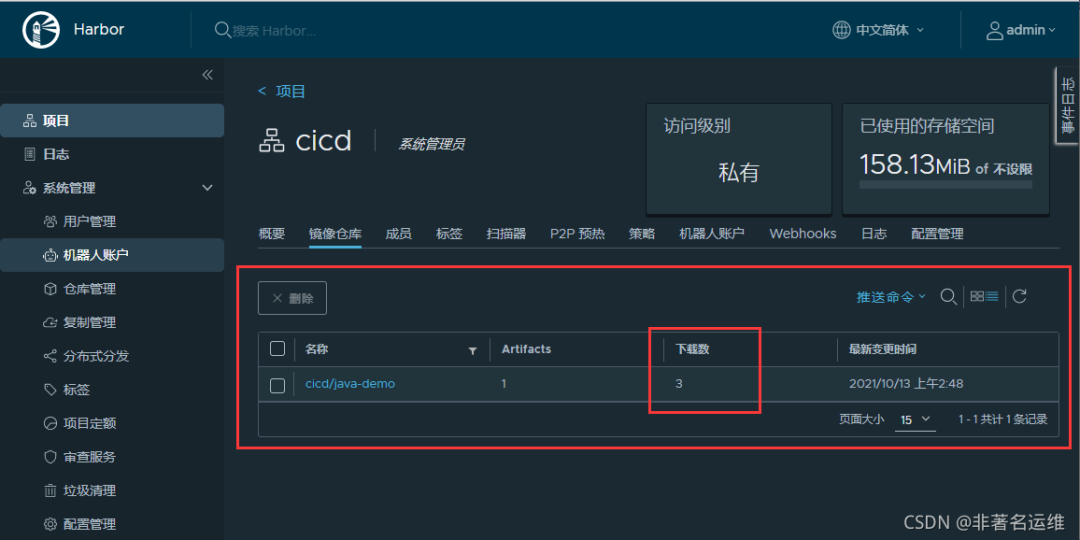

下载（pull）镜像

[root@k8s-node2 ~]# docker login 192.168.1.18      //node2主机登录到Harbor仓库下载镜像Username: adminPassword:         //登录Harbor的密码WARNING! Your password will be stored unencrypted in /root/.docker/config.json.Configure a credential helper to remove this warning. Seehttps://docs.docker.com/engine/reference/commandline/login/#credentials-storeLogin Succeeded[root@k8s-node2 ~]# docker pull 192.168.1.18/cicd/java-demo:v1.0v1.0: Pulling from cicd/java-demoa02a4930cb5d: Pull complete12ac6c660ca4: Pull complete675ab56ce773: Pull complete10f8e813c167: Pull complete2347739fbd10: Pull completeDigest: sha256:4e43b2bcd81adf6d00b46a5c7efd384fc9f5b059c75255c8c89404ed4818bae3Status: Downloaded newer image for 192.168.1.18/cicd/java-demo:v1.0192.168.1.18/cicd/java-demo:v1.0[root@k8s-node2 ~]# docker images | grep java192.168.1.18/cicd/java-demo                          v1.0                96dbaacabd81        22 months ago       406MB

登录Harbor报错解决：

 Docker login Harbor报错解决：https://blog.csdn.net/qq_44895681/article/details/105573702
