回顾上文TLB entry的组成和PTE entry的组成，你有没有意识到，在多节页表系统中，TLB其实只是最后一级PTE的缓存（对于large pages的TLB则最后一级是PDE或者PDPTE，本文以下的讨论都是针对非large page的情况），这和在单级页表中是一样的。
多级页表的查找是一个串行的，链式的过程。试想一下，访问在虚拟地址空间里连续的两个pages（比如0x0000123456789000和0x000012345678A000）是不是很常见的情况，而这两个pages的PGD entry，PUD entry，PMD entry都是一样的，只有PTE不一样，难道在通过n次内存访问（n等于页表级数）查找到第一个page的物理页面号后，在访问相邻的（虚拟地址层面）第二个page时还需要再老老实实，一步一步的从PGD往下找？这对于在追求性能方面可谓无所不用其极的现代处理器来说，是不可接受的。
既然PTE都可以被缓存，那前面几级的PMD, PUD, PGD也应该可以被缓存吗？是的，以intel的x86-64架构为例，它支持PDE cache（使用64位虚拟地址的bits 47:21作为index/tag，对应linux里的PMD entry）, PDPTE cache（使用64位虚拟地址的bits 47:30作为index/tag，对应linux里的PUD entry）, PML4 cache（使用64位虚拟地址的bits 47:39作为index/tag，对应linux里的PGD entry）。
除了最后一级页表PTE的entry是直接指向page外，其他级的页表的entry都是指向下一级页表首地址的，因此这些级的页表被称为paging structure，所以PDE cache，PDPTE cache和PML4 cache被统称为paging structure caches。在ARM中，这些caches被称为table walk caches（名字应该是来自MMU里的table walk unit）。
如果发生TLB miss, 相当于PTE cache中没找到，那就
从PDE cache中找，如果找到了则获得对应PT页表的首地址，可继续在PT中索引到PTE，需要1次内存访问；
没找到再从PDPTE cache中找，如果找到了则获得对应PD页表的首地址，然后在PD->PT中索引，需要2次内存访问；
还没找到再从PML4 cache中找，如果找到了则获得对应PDPT页表的首地址，然后在PDPT->PD->PT中索引，需要3次内存访问；
PML4 cache中也没有的话，那只能去DRAM里按照PML4->PDPT->PD->PT找了，需要4次内存访问。
可见，从TLB到DRAM，越往后，所需要的内存访问次数越多。
同TLB一样，paging structure caches需要使用专用的cache来实现，对这些cache的支持与否取决于不同处理器的具体设计。以Intel的Haswell为例（i7-4770）为例，其PDE cache含有32个entries。
TLB中可能含有PCID/ASID来分别不同的进程，同样的，paging structure caches也是使用虚拟地址的位域子集作为index/tag的，如果在进程切换的时候不希望整个被flush掉，也需要含有PCID/ASID。

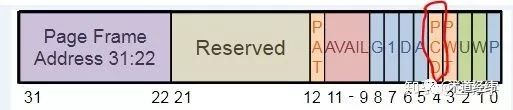

其实，页表既然是放在普通内存中的，自然也可以被缓存到普通cache中，MMU不得不去查找页表的时候，也会先去普通cache里看看，实在没有再极不情愿的去访问内存。以x86处理器为例，CR3寄存器和每级页表的entry都含有一个叫PCD（page-level cache disable）的位，可以控制该entry对应的下级页表（对于PTE对应的就是page）是否需要被缓存到普通cache中。

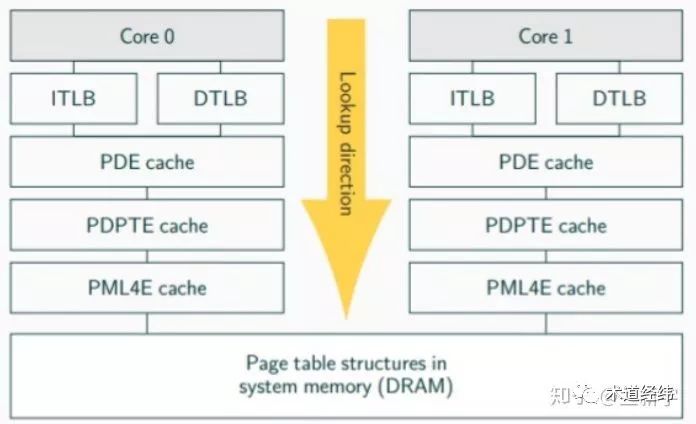

我的理解是，这种cache（intel的手册中称为page-level cache）缓存的是一个页表，而paging structure caches缓存的是页表中的某一项，后者效率更高，所以尝试访问的顺序应该是TLB -> paging structure caches -> 普通cache中的页表 -> 内存中的页表。
参考：
intel应用笔记《TLBs, Paging-Structure Caches, and Their Invalidation》
