Oracle RAC CacheFusion 系列十六：Oracle RAC CurrentBlock Server

沃趣技术 2019-10-23

532

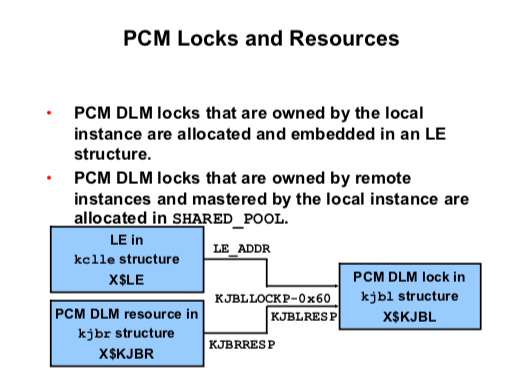

PCM锁资源存储方式有两种，1.如果PCM锁属于本地实例，那么它会被存储在本地实例的LE结构中。2.如果PCM锁属于远程实例那么它将会被分配存储在本地实例的共享池中。

kclle结构：

kcllerls表示release;

kcllelnm表示 name（id1，id2）;

kcllemode表示 hold-mode;

kclleacq表示 acquiring;

kcllelck表示 DLM锁。

kjbr结构：

resname_kjbr [2]表示资源名称;

grant_q_kjbr表示grant queue;

convert_q_kjbr表示转换队列;

mode_role_kjbr，它表示授权模式和角色：NULL（0x00），S（0x01），X（0x02），L0本地（0x00），G0全局没有PI（0x08），G1全局有PI（0x018）。

kjbl中的字段mode_role_kjbl是表示锁定模式：

0x00表示为NULL模式

0x01表示为S模式

0x02表示为X;

0x04表示为master节点打开锁;

0x08表示为全局角色;

0x10表示为存在PI;

0x20表示为CR请求;

0x40表示为S模式请求;

0x80表示为X模式请求。

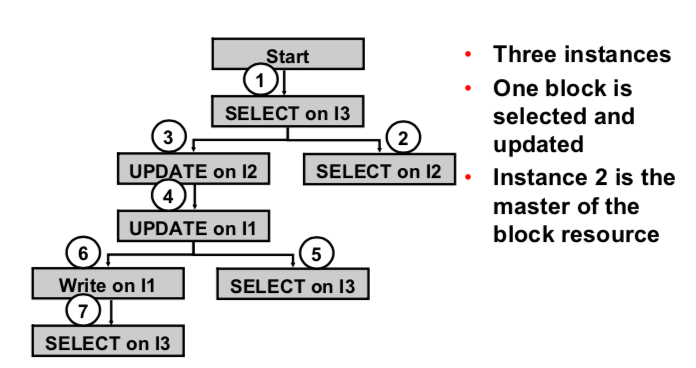

示例

SELECT * FROM emp WHERE empno = ...;
UPDATE emp SET sal = sal + 10 WHERE empno = ...; COMMIT; ALTER SYSTEM CHECKPOINT LOCAL;1
复制

1.锁定和块请求，远程master

2.锁定和块请求，本地master，共享模式

3.锁转换，锁降级

4.块融合，写/写

5.块融合，写/读（CR）

6.写入涉及锁定，丢弃PI

7.块融合写/读，类似于步骤5

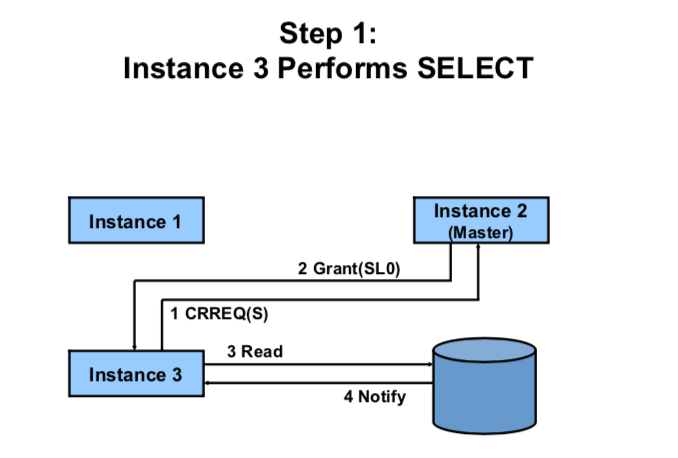

Step 1

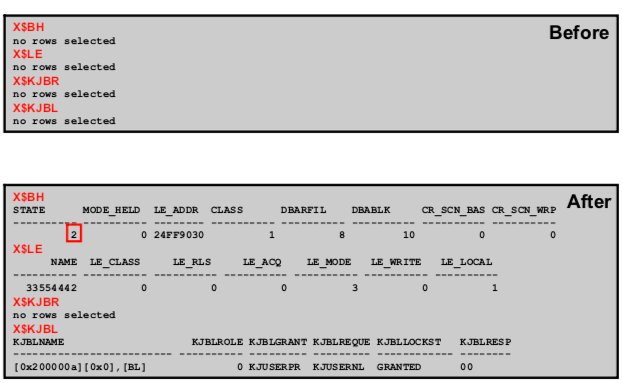

最开始表未被缓存在集群中的任何实例中，因此master将SL0模式授予实例3.然后，实例3将块从磁盘读取到其缓冲区高速缓存。查看x$kjbr和x$kjbl已创建的资源以及已获取的本地锁定。STATE为2表示，内存块处于共享模式scur。

Step 2

master节点将SL0模式授予实例2，因为：

资源上有一个共享锁（由实例3拥有）。
master节点上的同一资源没有共享锁。

然后，实例2将块从磁盘读取到本地缓存中。如果master节点上存在共享锁或_cr_grant_local_role为TRUE（11g为AUTO），则行为会存在变化。在这种情况下，master实例将CR请求转发给共享锁的实例所有者（实例3），将当前缓冲区发送到实例2。

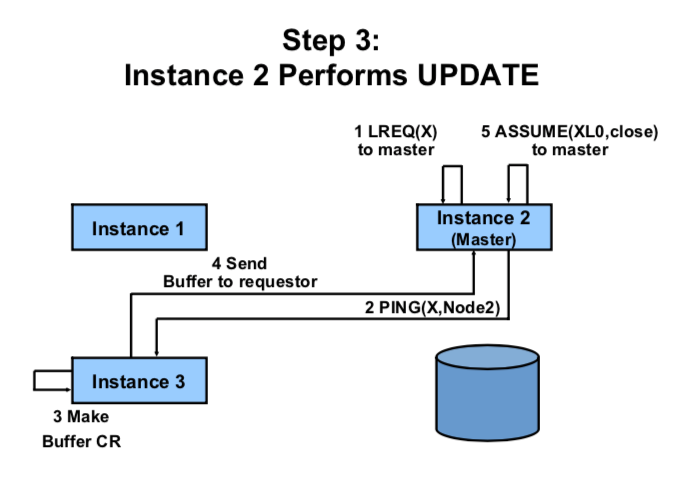

Step 3

请求者(实例2)向主（自身）发送X请求。

Master(实例2)将ping X消息发送到S锁持有者(实例3)。

实例3将缓冲区状态从scur转换为CR并关闭锁定。

实例3将缓冲区发送给请求者(实例2)。

请求者（实例2）将ASSUME发送给主（自身）以获得锁定模式，并通知master前一个持有者（实例3）已关闭锁定。

X$BH.STATE显示1，即当前块（X CURRENT）。

X$KJBR.KJBRROLE显示0，表示实例2拥有的锁是XL0，这意味着实例3拥有的锁已关闭。

X$BH.STATE从2变为3（即S变为CR）。

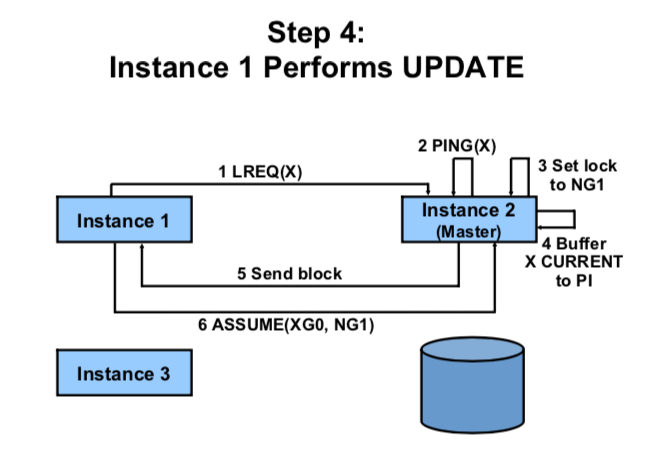

Step 4

请求者实例1执行更新向master实例（实例2）发送X请求。master实例（实例2）将ping X发送到X锁定持有者（自身）。实例2将缓冲区状态从本地X CURRENT转换为PI。实例2将缓冲区块发送给请求者（实例1）。

请求者（实例1）向主（实例2）发送ASSUME以获取锁定模式，并告知主实例实例1具有全局X锁定，而实例2具有全局NULL锁定。

X$BH.STATE从X切换到PI模式。

KJBL.KJBLROLE值24为8 + 16，分别表示PI和GLOBAL（即G1模式）。

X$BH.STATE是1，这是当前独占的。

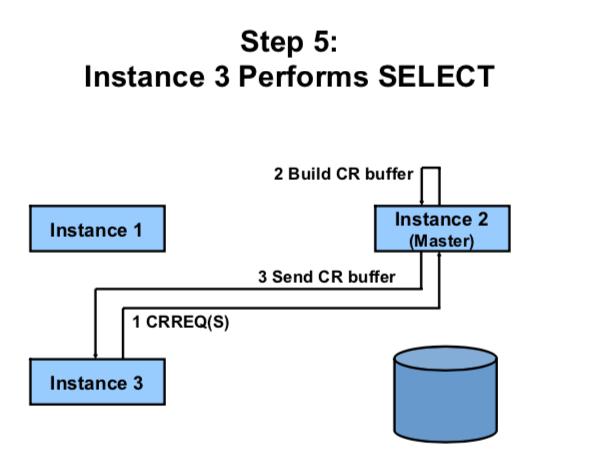

Step 5

实例3（请求者）将CRREQ（S）发送到主（实例2）。

master实例（实例2）选择CR，如下所示：

如果资源角色为G0，则master实例采用存在于它自身buffer cache上的最高版本的PI

否则，如果资源角色为G1，则master实例选择接近CRREQ中请求的SCN的SCN的PI。

如果资源角色为XL0，则master实例选择实例当前的缓存。

主实例（实例2）将CRREQ转发到所选实例（自身）。所选实例（实例2）构建CR缓冲区并将其发送到实例3，实例3不需要DLM锁。

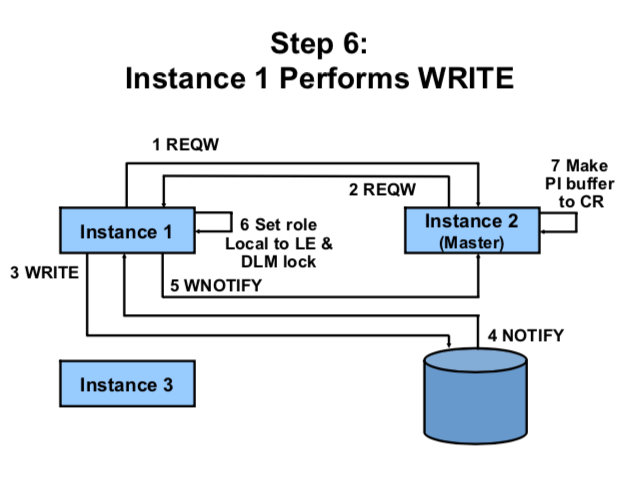

Step 6

实例1（请求者）向master实例（实例2）发送W请求（从客户端到master）。

master（实例2）注册要写入的块的SCN（在DLM资源中）以保存即将要发生的写入。master没有授权写入，它向实例1发送W请求，因为实例1具有最高SCN（当前块）。

实例1通过在ping队列中链接缓冲区来写入缓冲区。DBWR执行写入。

实例1向实例2（主）发送W通知。

实例1（主）将设置资源为本地角色，并将FLUSH_PI发送到包含PI的每个实例（在本例中为自身）。接收此实例的实例将PI缓冲区转换为CR缓冲区并释放关联的LE。

X$BH.STATE从8变为3，即从PI缓冲区到CR缓冲区。

X$LE表明没有LE锁持有CR缓冲区。

X$KJBL.KJBLROLE变为0，表示锁现在是本地的。
