引言

因为最近开发的系统，需要从 Java 端控制 Android，所以使用到了ADB^[1]的 Java 库 ddmlib，它的功能非常全，而且是 Google 官方维护的 ADB Java Lib。但是在实际使用的过程中，出现了并发使用时 ADB 掉线的情况，怀疑是通过 ADB 传输的数据带宽消耗过大导致的，所以对 ddmlib 进行了修改，使其可以设置每台手机的传输带宽限制。此外，为了远程调试线上系统的指定设备，我还在 ddmlib 加入了一个 ADB Proxy 的功能。

如何获取最新的官方 ddmlib 源码

在 Google官仓^[2]中有很多个分支，其中很多已经很久没有维护了，我挨个看了一下，发现studio-master-dev^[3]分支下的 ddmlib 是最新的，所以我就以该分支作为修改的起点,最终选用的 Git 节点是539b90ad^[4]。

ddmlib 的简单剖析

ddmlib 中包含两个主要功能: [1]Java 的 debug: 通过它可以连接到手机上的 JVM Debugger，我推测这一部分应该主要是 Android Studio 使用，因为我并没有用到这一部分，所以基本没有做改动，本文也不进行深入介绍。[2]传统 ADB 接口: 这些接口全部都是通过 Socket 连接 ADB Server，然后通过 ADB 协议进行通讯，协议的内容也不是很复杂，可以分为如下 3 大类:

host:track-devices: 这种请求类似于执行adb devices
, 它会实时返回设备的上下线情况。
host:transport: 这种请求类似于执行adb -s <serialNumber> shell <command>
, 是针对某一设备的 ADB 操作，在请求的描述中会包含序列号来指定想要操纵的设备，随后会传输要执行的指令等数据。
host-serial: 这种请求类似于执行adb -s forward <local> <remote>
，是将手机上的 socket 映射到宿主机上。

其中第二个是整个 ddmlib 中使用最多的，几乎所有的ADB^[5]功能都是通过该方式实现。接下来我会以一个简单的adb shell ls
来介绍一下完整的 Socket 通讯。

假设要操作的手机序列号为 ABCDEF
Socket 连通后>>>
ddmlib: host:transport:ABCDEF （实际发送的数据之前还包含4个16进制ASCII符号来描述发送数据的长度，因为我们要发送的数据长度为21，对应的16进制数为0015，所以最终的发送数据为'0015host:transport:ABCDEF'）
ADB Server: OKAY or FAIL (返回OKAY代表成功，如果返回FAIL代表失败，之后会跟4个字符的十六进制ASCII符号来表示错误信息的长度，拿到错误信息长度后，我们需要再读取相应长度的数据作为执行错误的原因)
假设请求成功>>>
ddmlib: shell:ls (这部分也需要描述消息长度的前缀，构造方式同上)
ADB Server: ls的返回数据会全部通过socket传输

ddmlib 的入口

在使用 ddmlib 时需要先通过 AndroidDebugBridge#initIfNeeded 初始化 ADB。其中 clientSupport 参数可以控制 ddmlib 的工作模式，这个工作模式的区别主要是关于是否开启 Java Debug 功能。初始化完成后我们需要通过 AndroidDebugBridge#createBridge 来创建 AndroidDebugBridge 实例，在后续的使用中，我们需要通过该实例来获取设备的抽象，并通过它来操作手机。值得一提的是，ddmlib 默认是连接本机的 ADB Server，但是也可以通过 DdmPreferences 中的相关参数进行控制，使其连接到其他主机。我的 ADB proxy 功能就是基于这部分参数来使用的。

ddmlib 的使用

通常来说我们需要先注册一个 DeviceChangeListener，通过它可以监听到设备的上线，下线事件，然后初始化 AndroidDebugBridge。

    AndroidDebugBridge.addDeviceChangeListener(listener);
    AndroidDebugBridge.initIfNeeded(false);  clientSupport参数设为false，关闭Java Debug的功能
    AndroidDebugBridge.createBridge();

在 DeviceChangeListener 的回调中，我们也可以获取到 ddmlib 对设备的抽象 IDevice，里面包含了全部 ADB 操作。IDevice 的实现基本上都是和 ADB Server 建立 Socket 连接，然后通过协议来执行命令。

public interface IDeviceChangeListener {
        **
         * Sent when the a device is connected to the {@link AndroidDebugBridge}.
         * <p>
         * This is sent from a non UI thread.
         * @param device the new device.
         */
        void deviceConnected(@NonNull IDevice device);


        **
         * Sent when the a device is connected to the {@link AndroidDebugBridge}.
         * <p>
         * This is sent from a non UI thread.
         * @param device the new device.
         */
        void deviceDisconnected(@NonNull IDevice device);


        **
         * Sent when a device data changed, or when clients are started/terminated on the device.
         * <p>
         * This is sent from a non UI thread.
         * @param device the device that was updated.
         * @param changeMask the mask describing what changed. It can contain any of the following
         * values: {@link IDevice#CHANGE_BUILD_INFO}, {@link IDevice#CHANGE_STATE},
         * {@link IDevice#CHANGE_CLIENT_LIST}
         */
        void deviceChanged(@NonNull IDevice device, int changeMask);
    }

对 ddmlib 的修改

传输带宽限制: 基于 Netty 的 GlobalTrafficShapingHandler 实现，此外由于使用到了 Netty，所以处理大内存的数据（手机截图）时可以达到零拷贝的效果。
ADB Proxy: 开放一个 Socket Server，并且解析了 ADB 请求的头部信息，然后通过请求头部的内容进行了一些设备拦截的操作，这样可以达到只放行指定设备 ADB Proxy 的效果。

对初始化过程的修改

为了让 Netty 的配置更加灵活，我给 AndroidDebugBridge.initIfNeeded 加了一个新参数 AdbNettyConfig，通过它可以修改 NettyClient 相关的参数。其中，TrafficHandlerGetter 就是用来获取每台手机的带宽限制的，此外还包括全部设备的整体带宽限制。

public class AdbNettyConfig {
    private String eventExecutorGroupPrefix = "AdbBoss";
    private int eventExecutorGroupThreadSize = 1;
    private String eventLoopGroupWorkerPrefix = "AdbWorker";
    private String proxyEventLoopGroupWorkerPrefix = "AdbProxyWorker";
    private int eventLoopGroupWorkerThreadSize = NettyRuntime.availableProcessors();
    private int connectTimeoutMills = 10000;
    private TrafficHandlerGetter trafficHandlerGetter = new DefaultTrafficHandlerGetter();
}
public interface TrafficHandlerGetter {
    **
     * Get device traffic handler
     *
     * @param serialNumber device serial number
     * @return device traffic handler
     */
    @Nullable
    GlobalTrafficShapingHandler getDeviceTrafficHandler(String serialNumber);
    **
     * Get global traffic handler
     *
     * @return global traffic handler
     */
    @Nullable GlobalTrafficShapingHandler getGlobalTrafficHandler();
}

对 ADB 连接过程的修改

有了上述参数后，我在初始化过程中构建了一个 AdbConnector，后续建立与 ADB Server 之间的连接时，都是通过该 AdbConnector 进行。在连接过程中会在 NettyPipeLine 中注入之前设置好的 GlobalTrafficShapingHandler。

public class AdbConnector extends ChannelDuplexHandler {
    private final AdbNettyConfig config;
    private final Bootstrap bootstrap;


    public AdbConnector(AdbNettyConfig config) {
        this.config = config;
        bootstrap = new Bootstrap()
            .group(new NioEventLoopGroup(config.getEventLoopGroupWorkerThreadSize(),
                new NamedThreadFactory(config.getEventLoopGroupWorkerPrefix(),
                    config.getEventLoopGroupWorkerThreadSize())))
            .channel(NioSocketChannel.class)
            .handler(this)
            .option(NioChannelOption.CONNECT_TIMEOUT_MILLIS, config.getConnectTimeoutMills())
            .option(NioChannelOption.TCP_NODELAY, Boolean.TRUE)
            .option(NioChannelOption.SO_KEEPALIVE, Boolean.TRUE);
    }


    public AdbConnection connect(InetSocketAddress adbSockAddr, String serialnumber) throws IOException {
        ChannelFuture f = this.bootstrap.connect(adbSockAddr);
        try {
            f.await(config.getConnectTimeoutMills(), TimeUnit.MILLISECONDS);
            if (f.isCancelled()) {
                throw new IOException("connect cancelled, can not connect to component.", f.cause());
            } else if (!f.isSuccess()) {
                throw new IOException("connect failed, can not connect to component.", f.cause());
            } else {
                injectTrafficHandler(f.channel(), serialnumber);
                f.channel().pipeline().remove(this);
                return new AdbConnection(f.channel());
            }
        } catch (Exception e) {
            throw new IOException("can not connect to component.", e);
        }
    }


    private void injectTrafficHandler(Channel channel, String serialNumber) {
        GlobalTrafficShapingHandler globalTrafficHandler =
            config.getTrafficHandlerGetter().getGlobalTrafficHandler();
        if (!Objects.isNull(globalTrafficHandler)) {
            channel.pipeline().addLast(globalTrafficHandler);
        }
        if (!Objects.isNull(serialNumber)) {
            GlobalTrafficShapingHandler deviceTrafficHandler =
                config.getTrafficHandlerGetter().getDeviceTrafficHandler(serialNumber);
            if (!Objects.isNull(deviceTrafficHandler)) {
                channel.pipeline().addLast(deviceTrafficHandler);
            }
        }
    }
}

完成上述内容之后，剩下的工作就基本都是重复的，就是替换现有的直接 Socket 实现，使用 AdbConnector 来创建基于 Netty 的 AdbConnection，在 AdbConnection 中，我封装了一些常用的数据发送接口。

public class AdbConnection implements Closeable {


    private Channel channel;
    private boolean alreadyProxy = false;


    AdbConnection(Channel channel) {
        this.channel = channel;
    }


    public synchronized void sendAndWaitSuccess(String message, long timeout,
        TimeUnit timeUnit, AdbInputHandler... nextHandlers) throws TimeoutException, AdbCommandRejectedException {
        AdbRespondHandler adbRespondHandler = new AdbRespondHandler();
        channel.pipeline().addLast(adbRespondHandler);
        if (nextHandlers != null && nextHandlers.length > 0) {
            channel.pipeline().addLast(nextHandlers);
        }
        send(message, timeout, timeUnit);
        adbRespondHandler.waitRespond(timeout, timeUnit);
        if (!adbRespondHandler.getOkay()) {
            throw new AdbCommandRejectedException(adbRespondHandler.getMessage());
        }
    }


    public boolean isActive() {
        return channel != null && channel.isActive();
    }


    public void buildProxyConnectionIfNecessary(ChannelHandlerContext ctx, String serialNumber) {
        if (!alreadyProxy) {
            channel.pipeline().addLast(new ProxyInputHandler(ctx, serialNumber));
            alreadyProxy = true;
        }
    }


    public void writeAndFlush(ByteBuf buf) {
        channel.writeAndFlush(buf);
    }


    public synchronized void syncSendAndHandle(byte[] bytes, AdbInputHandler handler, long timeout, TimeUnit timeUnit) {
        channel.pipeline().addLast(handler);
        syncSend(bytes, 0, bytes.length, timeout, timeUnit);
    }


    public synchronized void syncSend(byte[] bytes, int offset, int length, long timeout, TimeUnit timeUnit) {
        try {
            if (timeout > 0) {
                channel.writeAndFlush(Unpooled.wrappedBuffer(bytes, offset, length)).await(timeout, timeUnit);
            } else {
                channel.writeAndFlush(Unpooled.wrappedBuffer(bytes, offset, length)).await();
            }
        } catch (InterruptedException e) {
            throw new RuntimeException("Interrupted", e);
        }
    }


    public synchronized void syncSend(byte[] bytes, long timeout, TimeUnit timeUnit) {
        syncSend(bytes, 0, bytes.length, timeout, timeUnit);
    }


    public synchronized void send(String message, long timeout, TimeUnit timeUnit) throws TimeoutException,
        AdbCommandRejectedException {
        doSend(message, timeout, timeUnit, new AdbStringOutputHandler());
    }


    public synchronized void send(InputStream inputStream) throws TimeoutException,
        AdbCommandRejectedException {
        doSend(inputStream, 0, null, new AdbStreamOutputHandler());
    }


    private <T> void doSend(T message, long timeout, TimeUnit timeUnit,
        AdbOutputHandler<T> adbStringOutputHandler) throws TimeoutException, AdbCommandRejectedException {
        channel.pipeline().addLast(adbStringOutputHandler);
        try {
            ChannelFuture channelFuture = channel.writeAndFlush(message);
            if (timeout > 0) {
                if (!channelFuture.await(timeout, timeUnit)) {
                    channelFuture.cancel(true);
                    throw new TimeoutException("Send request timeout.");
                }
            } else {
                channelFuture.await();
            }
            if (!channelFuture.isSuccess()) {
                throw new AdbCommandRejectedException("Send data failed, " +
                    (Objects.isNull(channelFuture.cause()) ? "" : channelFuture.cause().getMessage()));
            }
        } catch (InterruptedException e) {
            throw new RuntimeException("Interrupted.", e);
        } finally {
            channel.pipeline().remove(adbStringOutputHandler);
        }
    }


    @Override
    public void close() {
        channel.close();
    }
}

对请求处理过程的修改

在使用 AdbConnection 时，基本是按照如下模板进行的，值得注意的是，我们需要针对不同的 ADB 请求，实现不同的 ResponseHandler，就像如下例子中的 AdbStreamInputHandler，它需要在请求发送出去之前注入 Netty 的 PipeLine 中，这样才能保证返回的数据不会漏。

try (AdbConnection adbConnection = adbConnector.connect(adbSockAddr, device.getSerialNumber())) {
     if the device is not -1, then we first tell adb we're looking to
     talk to a specific device
    setDevice(adbConnection, device);
    AdbStreamInputHandler customRespondHandler = new AdbStreamInputHandler(rcvr);
    adbConnection.sendAndWaitSuccess(
        adbService.name().toLowerCase() + ":" + command,
        DdmPreferences.getTimeOut(),
        TimeUnit.MILLISECONDS, customRespondHandler);
    / stream the input file if present.
    if (!Objects.isNull(is)) {
        adbConnection.send(is);
    }
    customRespondHandler.waitResponseBegin(maxTimeToOutputResponse, maxTimeUnits);
    customRespondHandler.waitFinish(maxTimeout, maxTimeUnits);
}


static void setDevice(AdbConnection adbConnection, IDevice device)
    throws TimeoutException, AdbCommandRejectedException {
    // if the device is not -1, then we first tell adb we're looking to talk
    // to a specific device
    if (device != null) {
        adbConnection.sendAndWaitSuccess(
            "host:transport:" + device.getSerialNumber(),
            DdmPreferences.getTimeOut(),
            TimeUnit.MILLISECONDS);
    }
}

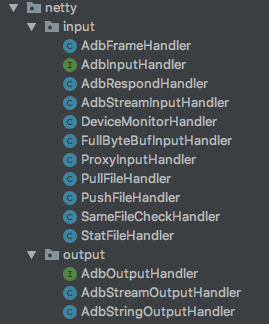

我这里根据不同的 ADB 请求实现了如下 Handlers:

实现 ADB Proxy Server

参考 ddmlib 的初始化参数设置方法，我将 ADB Proxy 的设置也放进了 DdmPreferences，如果打开了该功能，我会开一个 Socket Server 来接受 ADB 命令。

public class AdbDeviceProxy extends ChannelInitializer {


    private volatile static AdbDeviceProxy INSTANCE;
    private final EventLoopGroup eventLoopGroupBoss;
    private final EventLoopGroup eventLoopGroupWorker;
    private final ServerBootstrap bootstrap = new ServerBootstrap();


    private AdbDeviceProxy(AdbNettyConfig adbNettyConfig) {
        try {
            eventLoopGroupWorker = new NioEventLoopGroup(adbNettyConfig.getEventLoopGroupWorkerThreadSize(),
                new NamedThreadFactory(adbNettyConfig.getProxyEventLoopGroupWorkerPrefix(),
                    adbNettyConfig.getEventLoopGroupWorkerThreadSize()));
            eventLoopGroupBoss = new NioEventLoopGroup(adbNettyConfig.getEventExecutorGroupThreadSize(),
                new NamedThreadFactory(adbNettyConfig.getEventExecutorGroupPrefix(),
                    adbNettyConfig.getEventExecutorGroupThreadSize()));
        } catch (Exception e) {
            throw new RuntimeException("Adb proxy event loop groups instantiation failed", e);
        }
        init();
    }


    @Override
    protected void initChannel(Channel ch) {
        ch.pipeline().addFirst(new ConnectionProxyHandler());
    }


    private void init() {
        log.info("Adb-Proxy: Initializing...");
        bootstrap
            .group(eventLoopGroupBoss, eventLoopGroupWorker)
            .channel(NioServerSocketChannel.class)
            .childHandler(this);
        try {
            ChannelFuture bindFuture = bootstrap.bind(DdmPreferences.getAdbProxyPort()).sync();
            if (!bindFuture.isSuccess()) {
                throw new RuntimeException("Adb proxy port binding failed", bindFuture.cause());
            } else {
                log.info("Adb-Proxy: Server started at port: {}", DdmPreferences.getAdbProxyPort());
            }
        } catch (InterruptedException e) {
            throw new RuntimeException("Adb proxy port binding interrupted", e);
        }
    }
}

在 ADB Proxy 中最重要的是如何识别每个 ADB 连接的请求内容，并针对不同请求作出不同的处理，在这里需要解析 ADB 请求的头部信息，并根据请求的内容来实现设备拦截的功能。需要注意的请求：

host:track-devices

介绍: 这种请求类似于执行adb devices
, 它会实时返回设备的上下线情况。
处理方式: 需要对原始 track-devices 请求的返回结果进行过滤，因为我们可能只放行了部分手机的 ADB Proxy 功能，这样只会传输指定设备的上线/下线信息。

host:transport

介绍: 这种请求类似于执行adb -s <serialNumber> shell <command>
, 是针对某一设备的 ADB 操作，在请求的描述中会包含序列号来指定想要操纵的设备。
处理方式: 从请求中解析出序列号，然后对这部分进行过滤，如果有非法的代理请求，就直接断开连接。

host-serial

介绍: 这种请求类似于执行adb -s forward <local> <remote>
，是将手机上的 socket 映射到宿主机上。
处理方式: 从请求中解析出序列号，然后对这部分进行过滤，如果有非法的代理请求，就直接断开连接。

处理完这些需要过滤的内容后，最后我们会在 Netty 的 PipeLine 中加入一个 ProxyHandler，通过它来代理传输 ProxyConnection 和 OriginalAdbConnection 的数据，此外还要达到其中一个连接断开时，自动断开另一个连接的效果。

public class ConnectionProxyHandler extends ByteToMessageDecoder {


    private static final int LENGTH_FIELD_SIZE = 4;
    private static final String SPECIFIC_DEVICE_TRANSPORT_HEADER = "host:transport:";
    private static final String FORWARD_HEADER = "host-serial:";
    private Integer headerLength;
    private String header;
    private AdbConnection adbConnection;
    private String serialNumber = "NULL";
    private boolean originalConnectionHeaderSent = false;


    @Override
    public void channelInactive(ChannelHandlerContext ctx) {
        if (adbConnection != null && adbConnection.isActive()) {
            log.info("Adb-Proxy {}-{}: Closed, reason: proxy connection closed", ctx.channel().id(), serialNumber);
            adbConnection.close();
        }
    }


    @Override
    protected void decode(ChannelHandlerContext ctx, ByteBuf in, List<Object> out) {
        if (header == null) {
            if (headerLength == null) {
                if (in.readableBytes() >= LENGTH_FIELD_SIZE) {
                    headerLength = Integer.parseInt(in.readSlice(LENGTH_FIELD_SIZE).toString(AdbHelper.DEFAULT_CHARSET), 16);
                }
            } else if (in.readableBytes() >= headerLength) {
                header = in.readSlice(headerLength).toString(AdbHelper.DEFAULT_CHARSET);
            }
        }
        if (header != null) {
            if (header.equals(ADB_TRACK_DEVICES_COMMAND)) {
                handleTrackDevices(ctx, in);
            } else if (header.startsWith(SPECIFIC_DEVICE_TRANSPORT_HEADER)) {
                handleTransport(header.replace(SPECIFIC_DEVICE_TRANSPORT_HEADER, ""), ctx, in);
            } else if (header.startsWith(FORWARD_HEADER)) {
                handleTransport(header.split(":")[1], ctx, in);
            } else {
                log.error("Adb-Proxy {}-{}: Closed, reason: header type not supported yet, {}",
                    ctx.channel().id(), serialNumber, header);
                ctx.close();
            }
        }
    }


    private void handleTransport(String serialNumber, ChannelHandlerContext ctx, ByteBuf in) {
        this.serialNumber = serialNumber;
        if (DdmPreferences.shouldOpenAdbProxy(serialNumber)) {
            buildProxy(ctx, in);
        } else {
            log.info("Adb-Proxy {}-{}: Closed, reason: want to use limited device", ctx.channel().id(), serialNumber);
            ctx.close();
        }
    }


    private void handleTrackDevices(ChannelHandlerContext ctx, ByteBuf in) {
        if (createProxyConnectionSuccess(ctx)) {
            try {
                if (!originalConnectionHeaderSent) {
                    // 先发OKAY，保证OKAY在device list之前发送，如果出错了直接断开就可以接受
                    ctx.writeAndFlush(Unpooled.wrappedBuffer(ID_OKAY));
                    adbConnection.sendAndWaitSuccess(
                        header,
                        DdmPreferences.getTimeOut(),
                        TimeUnit.MILLISECONDS,
                        new DeviceMonitorHandler(),
                        new TrackDevicesFilterHandler(ctx));
                    originalConnectionHeaderSent = true;
                }
                if (in.readableBytes() > 0) {
                    adbConnection.writeAndFlush(in.readBytes(in.readableBytes()));
                }
            } catch (Exception e) {
                log.info("Adb-Proxy {}-{}: Closed, reason: {}", ctx.channel().id(), serialNumber, e.getMessage());
                ctx.close();
            }
        }
    }


    private void buildProxy(ChannelHandlerContext ctx, ByteBuf in) {
        if (createProxyConnectionSuccess(ctx)) {
            adbConnection.buildProxyConnectionIfNecessary(ctx, serialNumber);
            if (!originalConnectionHeaderSent) {
                adbConnection.writeAndFlush(Unpooled.wrappedBuffer(String.format("%04X%s", headerLength, header)
                    .getBytes(AdbHelper.DEFAULT_CHARSET)));
                originalConnectionHeaderSent = true;
            }
            if (in.readableBytes() > 0) {
                adbConnection.writeAndFlush(in.readBytes(in.readableBytes()));
            }
        }
    }


    private boolean createProxyConnectionSuccess(ChannelHandlerContext ctx) {
        if (adbConnection == null) {
            try {
                adbConnection = AdbHelper.connect(AndroidDebugBridge.getSocketAddress(), null);
                log.info("Adb-Proxy {}-{}: Opened, command: {}", ctx.channel().id(),
                    serialNumber, header);
                return true;
            } catch (IOException e) {
                log.info("Adb-Proxy {}-{}: Closed, reason: create original adb connection failed", ctx.channel().id(),
                    serialNumber);
                ctx.close();
                return false;
            }
        } else {
            return true;
        }
    }
}

Github 仓库

https://github.com/BeiKeJieDeLiuLangMao/netty-ddmlib

注意事项

因为 adb forward 只会监听宿主机的 localhost，所以如果想要同时使用 ADB Proxy 和 adb forward，需要设置一下 iptables，完成从网络接口 ip 到 localhost 的映射。

# 这里以27081-27090为例
iptables -t nat -A PREROUTING -p tcp -m tcp --dport 27081:27090 -j DNAT --to-destination 127.0.0.1:27081-27090
service iptables save
service iptables restart
sysctl -w net.ipv4.conf.all.route_localnet=1

参考内容

[1]https://developer.android.com/studio/command-line/adb [2]https://android.googlesource.com/platform/tools/base/

参考资料

[1]

ADB: https://developer.android.com/studio/command-line/adb

[2]

官仓: https://android.googlesource.com/platform/tools/base/

[3]

studio-master-dev: https://android.googlesource.com/platform/tools/base/+/refs/heads/studio-master-dev

[4]

539b90ad: https://android.googlesource.com/platform/tools/base/+/539b90ad38808a0f3efec037c9a6ac3603ef0f9b

[5]

ADB: https://developer.android.com/studio/command-line/ad

数据库

文章转载自贝贝猫技术分享，如果涉嫌侵权，请发送邮件至：contact@modb.pro进行举报，并提供相关证据，一经查实，墨天轮将立刻删除相关内容。
