Docker swarm（6）swarm网络配置

运维笔记本 2020-01-24

7922

一，swarm的三个网络

名称	类型	注释
docker_gwbridge	bridge	none
ingress	overlay	none
`<custom-network>`	overlay	none

Docker中内置的网络模式包括如下几种:
bridge 我们基于该网络模式创建了mynet网络
host 本地网络模式
macvlan 这个模式貌似是最新加的
null 无网络
overlay 用于swarm集群中容器的跨主机网络访问

docker_gwbridge和ingress是当用户执行了docker swarm init/connect之后自动创建的。

docker_gwbridge是bridge类型的负责本机container和主机直接的连接。docker_gwbridge是一种桥接网络，将 overlay 网络（包括 ingress 网络）连接到一个单独的 Docker 守护进程的物理网络。默认情况下，服务正在运行的每个容器都连接到本地 Docker 守护进程主机的 docker_gwbridge 网络。docker_gwbridge 网络在初始化或加入 Swarm 时自动创建。大多数情况下，用户不需要自定义配置，但是 Docker 允许自定义。
ingress负责service在多个主机container之间的路由。ingress network 是一个特殊的 overlay 网络，用于服务节点间的负载均衡。当任何 Swarm 节点在发布的端口上接收到请求时，它将该请求交给一个名为 IPVS 的模块。IPVS 跟踪参与该服务的所有IP地址，选择其中的一个，并通过 ingress 网络将请求路由到它。初始化或加入 Swarm 集群时会自动创建 ingress 网络，大多数情况下，用户不需要自定义配置，但是 docker 17.05 和更高版本允许你自定义。
<custom-network>
是用户自己创建的overlay网络，通常我们都需要创建自己的network并把service挂在上面。

Overlay networks 管理 Swarm 中 Docker 守护进程间的通信。你可以将服务附加到一个或多个已存在的 overlay 网络上，使得服务与服务之间能够通信。

二，swarm service的路由

swarm service的路由办法通常有两种，VIP和DSN

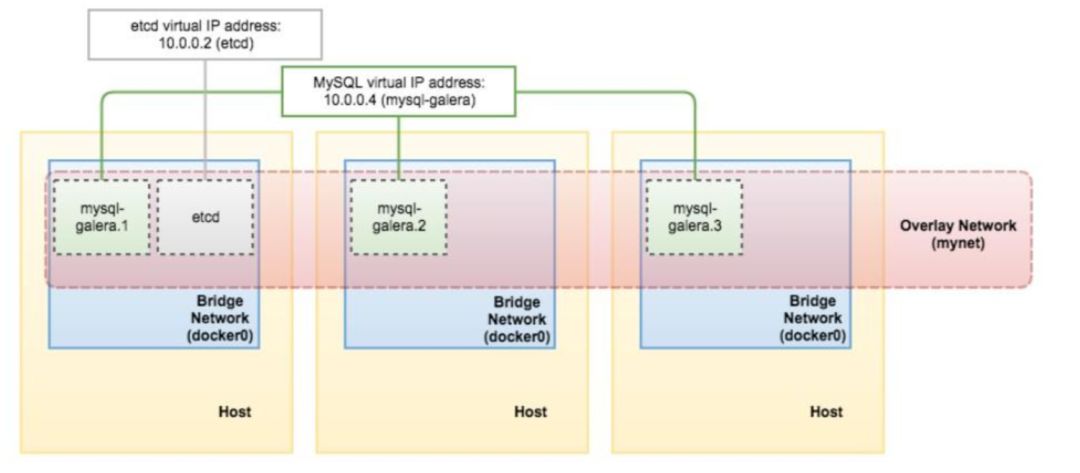

(一) service路由之：虚拟IP

这是缺省情况设置，当用户创建service的时候，这个service会被分配一个 VIP，然后每一个具体的container都有一个独立的IP，ingress会负责从VIP到各个container之间的路由。

Overlay 网络创建及部署

docker network create --driver overlay mynet


docker@manager1:~$ docker network ls
NETWORK ID          NAME                DRIVER              SCOPE
669d98d758ac        bridge              bridge              local
042df78b01ec        docker_gwbridge     bridge              local
1c27fcf531c2        host                host                local
95e47qzos7zn        ingress             overlay             swarm
pybpdb2fibky        my-network          overlay             swarm
i5xm0y9n835s        mynet               overlay             swarm
37d3b44c34e2        none                null                local


复制

创建新服务并使用 overlay 网络

创建两个service

docker@manager1:~$ docker service create --replicas 2 --network mynet --name my-web nginx
lpgc43imsl1s3iocgcpy3dhkm
overall progress: 2 out of 2 tasks
1/2: running   [==================================================>]
2/2: running   [==================================================>]
verify: Service converged
docker@manager1:~$ docker service create --replicas 1 --network mynet --name my-box busybox:1.28.3 sleep 3000
overall progress: 1 out of 1 tasks
1/1: running   [==================================================>]
verify: Service converged


复制

部署完成之后查看 my-web 服务的虚拟IP 地址

docker service inspect my-web -f "{{ .Endpoint.VirtualIPs }}"
复制

docker@manager1:~$ docker service inspect my-web -f "{{ .Endpoint.VirtualIPs }}"
[{pybpdb2fibkyk9jklcjqkrch7 10.0.1.2/24}]
docker@manager1:~$ docker service inspect my-box -f "{{ .Endpoint.VirtualIPs }}"
[{pybpdb2fibkyk9jklcjqkrch7 10.0.1.19/24}]
复制

查看容器IP地址和 service 的VIP

docker@manager1:~$ docker ps
CONTAINER ID        IMAGE               COMMAND                  CREATED             STATUS              PORTS               NAMES
fcd9f0e5d0f2        nginx:latest        "nginx -g 'daemon of…"   8 hours ago         Up 8 hours          80/tcp              my-web.2.ssl05byx4s3kr4dku1mw79f6f
docker@manager1:~$ docker inspect -f '{{range .NetworkSettings.Networks}}{{.IPAddress}}{{end}}' my-web.2.ssl05byx4s3kr4dku1mw79f6f
10.0.1.8

复制

docker@worker1:~$ docker inspect -f '{{range .NetworkSettings.Networks}}{{.IPAddress}}{{end}}' my-box.1.vc14enzddj8c88rykqszf38fe
10.0.1.20
docker@worker1:~$ docker inspect -f '{{range .NetworkSettings.Networks}}{{.IPAddress}}{{end}}' my-web.1.50zdanlgukvwxq2fujtcg9o4n
10.0.1.7
复制

docker@worker1:~$ docker exec -it ae92907ac302 sh
/ #
/ #
/ # nslookup my-web
Server:    127.0.0.11
Address 1: 127.0.0.11


Name:      my-web
Address 1: 10.0.1.2 bogon    # my-web 的虚拟IP


/ # nslookup tasks.my-web
Server:    127.0.0.11
Address 1: 127.0.0.11


Name:      tasks.my-web      # 返回服务的容器IP地址
Address 1: 10.0.1.8 my-web.2.ssl05byx4s3kr4dku1mw79f6f.my-network
Address 2: 10.0.1.7 my-web.1.50zdanlgukvwxq2fujtcg9o4n.my-network




/ # nslookup my-box    # 返回my-box服务的VIP
Server:    127.0.0.11
Address 1: 127.0.0.11


Name:      my-box
Address 1: 10.0.1.19 bogon
/ # nslookup tasks.my-box
Server:    127.0.0.11
Address 1: 127.0.0.11


Name:      tasks.my-box
Address 1: 10.0.1.20 ae92907ac302
复制

将现有服务连接到 overlay 网络
docker service update --network-add my-network my-web
复制
删除正在运行的服务网络连接
docker service update --network-rm my-network my-web
复制

从这个例子我们可以看到：
service my-web的虚拟IP是10.0.1.2
它有两个containers，IP分别是：10.0.1.7 和 10.0.1.8
127.0.0.11是swarm内置的DSN服务器，用来解析service名字到IP地址

我们再进入container看看：

docker@worker1:~$ docker exec -it 29cce8d4f412 sh
/ # ifconfig
eth0      Link encap:Ethernet  HWaddr 02:42:0A:00:01:15
          inet addr:10.0.1.21  Bcast:10.0.1.255  Mask:255.255.255.0
          UP BROADCAST RUNNING MULTICAST  MTU:1450  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B)


eth1      Link encap:Ethernet  HWaddr 02:42:AC:12:00:04
          inet addr:172.18.0.4  Bcast:172.18.255.255  Mask:255.255.0.0
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:11 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:866 (866.0 B)  TX bytes:0 (0.0 B)


lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          UP LOOPBACK RUNNING  MTU:65536  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B)
复制

每一个container有两块网卡：
eth0: 10.0.1.3 这就是我们前面看到的service container IP地址，是属于网络my-network的。
eth1: 172.18.0.4，这是另一个网络地址；是谁的呢, 是网络docker_gwbridge。(另外bridge网络使用的是172.17网段)
也就是说每一个container属于两个网络，my-network和docker_gwbridge，分别用来service路由，和连接主机网络。

补充一点网卡eth1: 172.18.0.4，对应的网关地址是172.18.0.1，那个这个网关地址172.18.0.1是谁呢，它就是主机网络上的docker_gwbridge，在主机上运行ifconfig可以看到：

docker@worker1:~$ ifconfig
docker0   Link encap:Ethernet  HWaddr 02:42:F1:8A:BC:80
          inet addr:172.17.0.1  Bcast:172.17.255.255  Mask:255.255.0.0
          UP BROADCAST MULTICAST  MTU:1500  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B)


docker_gwbridge Link encap:Ethernet  HWaddr 02:42:B0:55:BE:A8
          inet addr:172.18.0.1  Bcast:172.18.255.255  Mask:255.255.0.0
          inet6 addr: fe80::42:b0ff:fe55:bea8/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:41 errors:0 dropped:0 overruns:0 frame:0
          TX packets:126 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:2041 (1.9 KiB)  TX bytes:9471 (9.2 KiB)


复制

bridge网络的网段地址从172.17.X.X/16开始，第一个内置的docker0使用了172.17.X.X，后面每新增一个bridge网络就新增一个网地址，172.18.X.X, 172.19.X.X，。。。

至此两个bridge网络都比较清楚了。

另外如果发布service的时候指定了主机端口映射，那么container里面会有三块网卡分别属于：

1.<my-network>

docker_gwbridge

ingress, 其网段是10.255.X.X，每一个service在ingress上也有一个VIP，例如VIP=10.255.0.2，对映两个container：10.255.0.3和10.255.0.4

遇到的一些问题：docker busybox服务中nslookup命令报错

docker@worker1:~$ docker ps
CONTAINER ID        IMAGE               COMMAND                  CREATED             STATUS              PORTS               NAMES
275444f7dbac        busybox:latest      "sleep 3000"             32 minutes ago      Up 32 minutes                           my-box.1.lz7cd0j5h86m4h353rjt21wcy
fe7281a21572        nginx:latest        "nginx -g 'daemon of…"   8 hours ago         Up 8 hours          80/tcp              my-web.1.50zdanlgukvwxq2fujtcg9o4n


docker@manager1:~$ docker exec -it my-box.1.zuga19xe4yau0mtgpuos936zs bin/sh
/ #
/ # nslookup my-web
Server:		127.0.0.11
Address:	127.0.0.11:53


Non-authoritative answer:


*** Can't find my-web: No answer
复制

新版的busybox好像有问题，使用旧版的busybox即可

docker@manager1:~$ docker service create --replicas 1 --network mynet --name my-box busybox:1.28.3 sleep 3000
overall progress: 1 out of 1 tasks
1/1: running   [==================================================>]
verify: Service converged
复制

(二) service路由之：DSN轮询

$ docker service create --replicas 2 --network my-network --name my-dnsrr-web --endpoint-mode dnsrr richarvey/nginx-php-fpm
复制

dns方式是不允许有-p这个参数的，同时vip是创建VIP类型，也可以不加--endpoint-mode参数。

先看两个容器的IP地址：

docker@manager1:~$ docker service ls
ID                  NAME                MODE                REPLICAS            IMAGE                            PORTS
r6agac07qrx4        my-dnsrr-web        replicated          2/2                 richarvey/nginx-php-fpm:latest
docker@manager1:~$ docker service ps my-dnsrr-web
ID                  NAME                IMAGE                            NODE                DESIRED STATE       CURRENT STATE            ERROR               PORTS
i92e357ahd5l        my-dnsrr-web.1      richarvey/nginx-php-fpm:latest   worker1             Running             Running 20 seconds ago
juqnhkk8e4fb        my-dnsrr-web.2      richarvey/nginx-php-fpm:latest   manager1            Running             Running 19 seconds ago
docker@manager1:~$
docker@manager1:~$
docker@manager1:~$ docker ps
CONTAINER ID        IMAGE                            COMMAND                  CREATED             STATUS              PORTS                       NAMES
3a47e1aacdc6        richarvey/nginx-php-fpm:latest   "docker-php-entrypoi…"   24 seconds ago      Up 23 seconds       80/tcp, 443/tcp, 9000/tcp   my-dnsrr-web.2.juqnhkk8e4fbnz7bs1xpzbz42
docker@manager1:~$ docker exec -it my-dnsrr-web.2.juqnhkk8e4fbnz7bs1xpzbz42 bash
bash-5.0# ifconfig
eth0      Link encap:Ethernet  HWaddr 02:42:0A:00:01:83
          inet addr:10.0.1.131  Bcast:10.0.1.255  Mask:255.255.255.0
          UP BROADCAST RUNNING MULTICAST  MTU:1450  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B)


eth1      Link encap:Ethernet  HWaddr 02:42:AC:12:00:03
          inet addr:172.18.0.3  Bcast:172.18.255.255  Mask:255.255.0.0
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:9 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:726 (726.0 B)  TX bytes:0 (0.0 B)


lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          UP LOOPBACK RUNNING  MTU:65536  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B)


bash-5.0#
复制

docker@worker1:~$ docker exec -it my-dnsrr-web.1.i92e357ahd5lz91lseal6aa00 bash
bash-5.0# ifconfig
eth0      Link encap:Ethernet  HWaddr 02:42:0A:00:01:82
          inet addr:10.0.1.130  Bcast:10.0.1.255  Mask:255.255.255.0
          UP BROADCAST RUNNING MULTICAST  MTU:1450  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B)


eth1      Link encap:Ethernet  HWaddr 02:42:AC:12:00:03
          inet addr:172.18.0.3  Bcast:172.18.255.255  Mask:255.255.0.0
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:10 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:796 (796.0 B)  TX bytes:0 (0.0 B)


lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          UP LOOPBACK RUNNING  MTU:65536  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B)


复制

my-dnsrr-web.1.i92e357ahd5lz91lseal6aa00

eth0 10.0.1.130
eth1 172.18.0.3

my-dnsrr-web.2.juqnhkk8e4fbnz7bs1xpzbz42

eth0 10.0.1.131
eth1 172.18.0.3

查看DNS解析结果(轮询访问)

bash-5.0# ping my-dnsrr-web
PING my-dnsrr-web (10.0.1.131): 56 data bytes
64 bytes from 10.0.1.131: seq=0 ttl=64 time=0.039 ms
64 bytes from 10.0.1.131: seq=1 ttl=64 time=0.074 ms
64 bytes from 10.0.1.131: seq=2 ttl=64 time=0.071 ms
^C
--- my-dnsrr-web ping statistics ---
3 packets transmitted, 3 packets received, 0% packet loss
round-trip min/avg/max = 0.039/0.061/0.074 ms
bash-5.0# ping my-dnsrr-web
PING my-dnsrr-web (10.0.1.130): 56 data bytes
64 bytes from 10.0.1.130: seq=0 ttl=64 time=1.029 ms
64 bytes from 10.0.1.130: seq=1 ttl=64 time=0.894 ms
64 bytes from 10.0.1.130: seq=2 ttl=64 time=0.846 ms
64 bytes from 10.0.1.130: seq=3 ttl=64 time=1.233 ms
复制

nslookup访问

bash-5.0# nslookup my-dnsrr-web
nslookup: can't resolve '(null)': Name does not resolve


Name:      my-dnsrr-web
Address 1: 10.0.1.131 3a47e1aacdc6
Address 2: 10.0.1.130 my-dnsrr-web.1.i92e357ahd5lz91lseal6aa00.my-network
bash-5.0#
复制

三、发布服务端口

当你创建一个服务时，你可以使用--publish参数来发布端口。

# docker service create \
  --name <Service-Name> \
  --publish <Publish-Port>:<Target-Port> \
  <Docker Image>
复制

<目标端口>为Docker容器中所监听的端口，<发布端口>为Swarm集群中使得服务可以访问的端口。

例如，在Swarm集群中发布Nginx应用服务，将容器中的80端口映射为Swarm集群的8080端口。

$ docker service create \
  --name my-web \
  --publish 8080:80 \
  --replicas 2 \
  nginx
复制

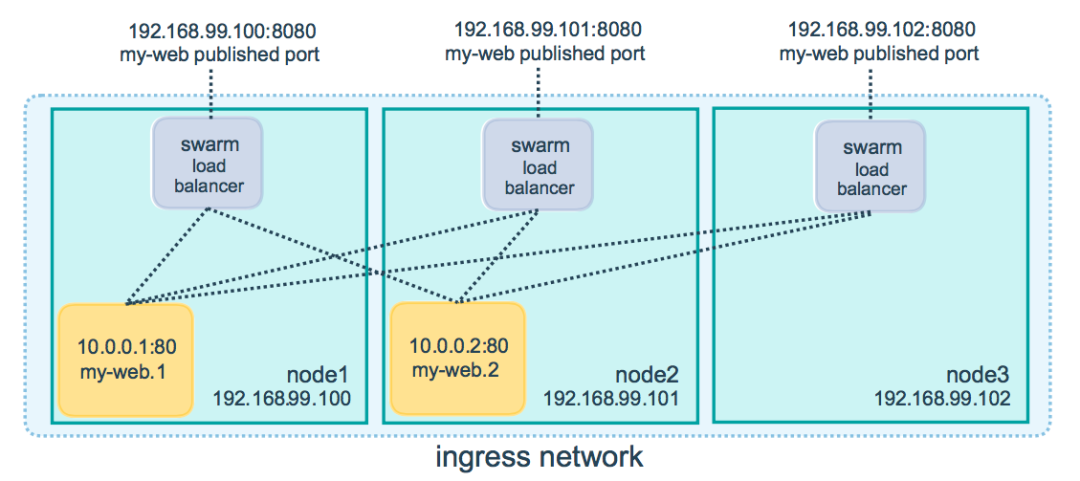

当你在任何节点上访问8080端口时，Swarm集群的负载均衡会将您的请求路由至活动容器中。

Swarm集群的路由网络在发布的端口上监听分配给该节点的任何IP地址。对于外部可路由的IP地址，端口可从主机外部获得。对于其他的IP地址，只能从主机中访问。

Ingress Network 使用以下命令可以为已经发布的服务发布端口：

$ docker service update \
  --publish-add <PUBLISHED-PORT>:<TARGET-PORT> \
  <SERVICE>
复制

使用docker service inspect查看服务端口。

# docker service inspect --format="" nginx-service
复制

仅发布TCP端口或仅发布UDP端口

默认情况下，所发布的端口一般为TCP端口。你可以专门指定发布UDP端口，而不是TCP或之外的端口。当发布TCP和UDP端口时，Docker 1.12.2版本和早前版本需要为TCP端口指定后缀/tcp。后缀为可选的参数。

仅发布TCP端口

# docker service create --name dns-cache -p 53:53 dns-cache
复制

或

# docker service create --name dns-cache -p 53:53/tcp dns-cache
复制

发布TCP和UDP端口

# docker service create --name dns-cache -p 53:53/tcp -p 53:53/udp dns-cache
复制

仅发布UDP端口

# docker service create --name dns-cahce -p 53:53/udp dns-cache
复制

配置外部负载均衡

可通过配置外部负载均衡实现Swarm集群的服务路由。例如，使用HAProxy实现已发布端口8080的Nginx服务的负载均衡。

Load Balance 在这种情况下，必须在Swarm集群节点和HAProxy之间打开8080端口，Swarm集群节点可以驻留在代理服务器可以访问的专用网络上，但不能公开访问。

我们可以将负载均衡配置为Swarm集群中的每个节点之间的请求平衡，即使该节点上没有计划任务。例如，我们可以在/etc/haproxy/haproxy.cfg
中配置HAProxy的负载均衡。

global
        log dev/log    local0
        log dev/log    local1 notice
...snip...


# Configure HAProxy to listen on port 80
frontend http_front
   bind *:80
   stats uri /haproxy?stats
   default_backend http_back


# Configure HAProxy to route requests to swarm nodes on port 8080
backend http_back
   balance roundrobin
   server node1 192.168.99.100:8080 check
   server node2 192.168.99.101:8080 check
   server node3 192.168.99.102:8080 check
复制

当您在端口80上访问HAProxy负载均衡服务时，它会将请求转发到Swarm集群中的节点。Swarm集群路由网络将请求路由到活动任务中。如果由于任何原因swarm调度程序将任务分派给不同的节点，则不需要重新配置负载均衡。

https://www.linuxidc.com/Linux/2017-11/148370.htm^[1]

https://www.jianshu.com/p/cacdd5ff0f14^[2]

参考资料

[1]

https://www.linuxidc.com/Linux/2017-11/148370.htm: https://www.linuxidc.com/Linux/2017-11/148370.htm

[2]

https://www.jianshu.com/p/cacdd5ff0f14: https://www.jianshu.com/p/cacdd5ff0f14

最后修改时间：2020-01-25 11:33:51

文章转载自运维笔记本，如果涉嫌侵权，请发送邮件至：contact@modb.pro进行举报，并提供相关证据，一经查实，墨天轮将立刻删除相关内容。

Docker swarm（6）swarm网络配置

一，swarm的三个网络

(一) service路由之：虚拟IP

Overlay 网络创建及部署

创建新服务并使用 overlay 网络

部署完成之后查看 my-web 服务的虚拟IP 地址

(二) service路由之：DSN轮询

三、发布服务端口

仅发布TCP端口或仅发布UDP端口

配置外部负载均衡

参考资料

评论

相关阅读

Docker swarm（6）swarm网络配置

一，swarm的三个网络

(一) service路由之：虚拟IP

Overlay 网络创建及部署

创建新服务并使用 overlay 网络

部署完成之后 查看 my-web 服务的虚拟IP 地址

(二) service路由之：DSN轮询

三、发布服务端口

仅发布TCP端口或仅发布UDP端口

配置外部负载均衡

参考资料

评论

相关阅读

部署完成之后查看 my-web 服务的虚拟IP 地址
