链路追踪Zipkin

码酱 2021-09-10

1131

为什么需要链路追踪？

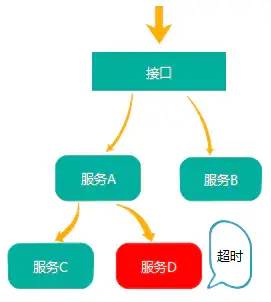

随着业务越来越复杂，系统也随之进行各种拆分，特别是随着微服务架构和容器技术的兴起，看似简单的一个应用，后台可能有几十个甚至几百个服务在支撑；一个前端的请求可能需要多次的服务调用最后才能完成；当请求变慢或者不可用时，我们无法得知是哪个后台服务引起的，这时就需要解决如何快速定位服务故障点。

什么是Spring Cloud Sleuth？

spring.io/projects/spring-cloud-sleuth

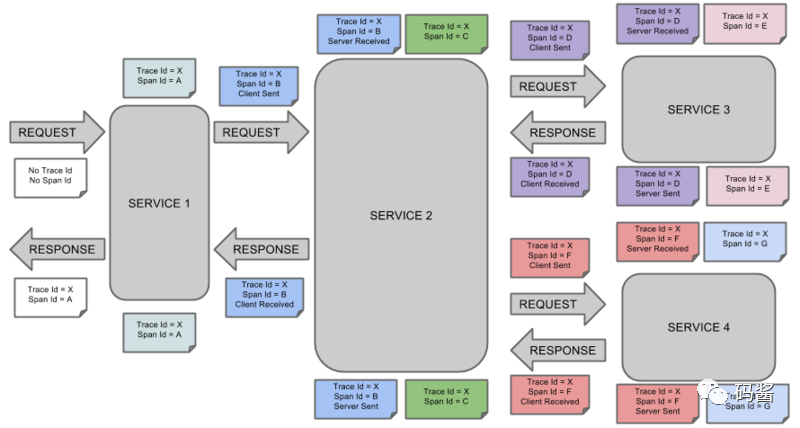

服务跟踪原理，分布式系统的服务跟踪主要包括下面两个关键点：

1.为了实现请求跟踪，当请求发送到分布式系统的入口端点时，只需要服务跟踪框架为该请求创建一个唯一的跟踪标识Trace ID，同时在分布式系统内部流转的时候，框架失踪保持该唯一标识，直到返回给请求方位置。服务追踪的追踪单元是从客户发起请求（request）抵达被追踪系统的边界开始，到被追踪系统向客户返回响应（response）为止的过程，称为一个“trace”。

2.为了统计各处理单元的时间延迟，当请求到达各个服务组件时，也是通过一个唯一标识Span ID来标记它的开始，具体过程以及结束。对每一个Span来说，它必须有开始和结束两个节点，通过记录开始Span和结束Span的时间戳，就能统计出该Span的时间延迟，除了时间戳记录之外，它还可以包含一些其他元数据，比如时间名称、请求信息等。

这样，若干个有序的 span 就组成了一个 trace。在系统向外界提供服务的过程中，会不断地有请求和响应发生，也就会不断生成 trace，把这些带有span 的 trace 记录下来，就可以描绘出一幅系统的服务拓扑图。附带上 span 中的响应时间，以及请求成功与否等信息，就可以在发生问题的时候，找到异常的服务；根据历史数据，还可以从系统整体层面分析出哪里性能差，定位性能优化的目标。

Spring Cloud Sleuth为服务之间调用提供链路追踪。通过Sleuth可以很清楚的了解到一个服务请求经过了哪些服务，每个服务处理花费了多长。从而让我们可以很方便的理清各微服务间的调用关系。此外Sleuth可以帮助我们：

耗时分析: 通过Sleuth可以很方便的了解到每个采样请求的耗时，从而分析出哪些服务调用比较耗时;
可视化错误: 对于程序未捕捉的异常，可以通过集成Zipkin服务界面上看到;
链路优化: 对于调用比较频繁的服务，可以针对这些服务实施一些优化措施。

Spring cloud sleuth可以结合zipkin，将信息发送到zipkin，利用zipkin的存储来存储信息，利用zipkin ui来展示数据。(Zipkin收集 Sleuth 产生的数据，并以界面的形式呈现出来)

Zipkin是什么？

官网地址：zipkin.io

Zipkin是一款开源的分布式实时数据追踪系统（Distributed Tracking System），基于 Google Dapper的论文设计而来，由 Twitter 公司开发贡献。其主要功能是聚集来自各个异构系统的实时监控数据。分布式跟踪系统还有其他比较成熟的实现，例如：Naver的Pinpoint、Apache的HTrace、阿里的鹰眼Tracing、京东的Hydra、新浪的Watchman，美团点评的CAT，Skywalking等。

Zipkin的一些基本概念？

Brave

Brave 是用来装备 Java 程序的类库，提供了面向 Standard Servlet、Spring MVC、Http Client、JAX RS、Jersey、Resteasy 和 MySQL 等接口的装备能力，可以通过编写简单的配置和代码，让基于这些框架构建的应用可以向 Zipkin报告数据。同时 Brave 也提供了非常简单且标准化的接口，在以上封装无法满足要求的时候可以方便扩展与定制。

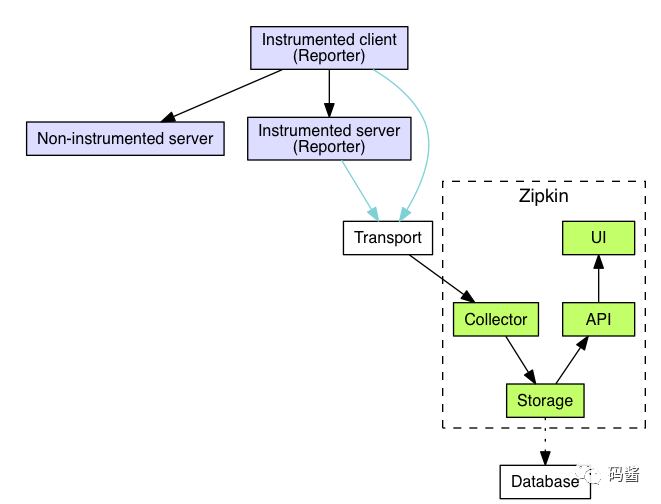

如下图是 Brave 的结构图。Brave 利用 reporter 向 Zipkin的 Collector 发送 trace 信息。

Brave 主要是利用拦截器在请求前和请求后分别埋点。例如 Spingmvc 监控使用 Interceptors，Mysql 监控使用 statementInterceptors。同理 Dubbo 的监控是利用 com.alibaba.dubbo.rpc.Filter 来过滤生产者和消费者的请求。

traceId

一次请求全局只有一个traceId。用来在海量的请求中找到同一链路的几次请求。比如servlet服务器接收到用户请求，调用dubbo服务，然后将结果返回给用户，整条链路只有一个traceId。开始于用户请求，结束于用户收到结果。

spanId

一个链路中每次请求都会有一个spanId。例如一次rpc，一次sql都会有一个单独的spanId从属于traceId。

cs Clent Sent 客户端发起请求的时间。

cr Client Receive 客户端收到处理完请求的时间。

ss Server Send 服务端处理完逻辑的时间。

sr Server Receive 服务端收到调用端请求的时间。

sr - cs = 请求在网络上的耗时
ss - sr = 服务端处理请求的耗时
cr - ss = 回应在网络上的耗时
cr - cs = 一次调用的整体耗时

复制

Zipkin的工作过程

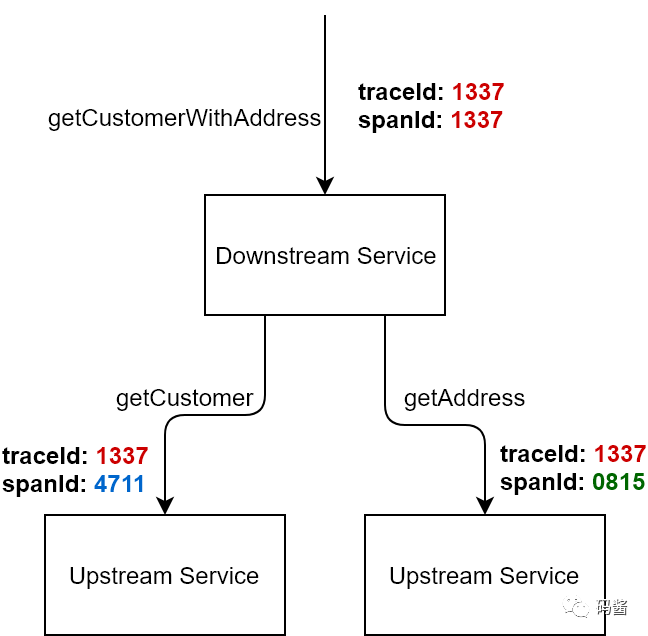

当用户发起一次调用时，Zipkin 的客户端会在入口处为整条调用链路生成一个全局唯一的 trace id，并为这条链路中的每一次分布式调用生成一个 span id。span 与 span 之间可以有父子嵌套关系，代表分布式调用中的上下游关系。span 和 span 之间可以是兄弟关系，代表当前调用下的两次子调用。一个 trace 由一组 span 组成，可以看成是由 trace 为根节点，span 为若干个子节点的一棵树。

Zipkin 会将 trace 相关的信息在调用链路上传递，并在每个调用边界结束时异步的把当前调用的耗时信息上报给 Zipkin Server。Zipkin Server 在收到 trace 信息后，将其存储起来。随后 Zipkin 的 Web UI 会通过 API 访问的方式从存储中将 trace 信息提取出来分析并展示。

Zipkin的部署安装

zipkin分为客户端和服务端，客户端即我们需要链路监控的微服务应用，服务端

Zipkin的 github 地址：https://github.com/apache/incubator-zipkin

Docker 方式

docker run -d -p 9411:9411 openzipkin/zipkin

复制

Jar 包方式（JDK8）

curl -sSL https://zipkin.io/quickstart.sh | bash -s
java -jar zipkin.jar

复制

数据持久化

Zipkin Server默认会将链路追踪数据保存到内存中，但这种方式不适合生产环境。一旦Zipkin Server重启，数据就丢失了。Zipkin支持将追踪数据持久化到mysql或者elasticsearch中。这里采用mysql举例：

1、先在官网下载到jar文件存放到本地。我这里下载的是zipkin-server-2.23.2-exec

2、mysql新建一个名为zipkin的数据库

CREATE DATABASE `zipkin` /*!40100 DEFAULT CHARACTER SET utf8 */;
use zipkin;
CREATE TABLE IF NOT EXISTS zipkin_spans (
`trace_id_high` BIGINT NOT NULL DEFAULT 0 COMMENT 'If non zero, this means the trace uses 128 bit traceIds instead of 64 bit',
`trace_id` BIGINT NOT NULL,
`id` BIGINT NOT NULL,
`name` VARCHAR(255) NOT NULL,
`remote_service_name` VARCHAR(255),
`parent_id` BIGINT,
`debug` BIT(1),
`start_ts` BIGINT COMMENT 'Span.timestamp(): epoch micros used for endTs query and to implement TTL',
`duration` BIGINT COMMENT 'Span.duration(): micros used for minDuration and maxDuration query',
  PRIMARY KEY (`trace_id_high`, `trace_id`, `id`)
) ENGINE=InnoDB ROW_FORMAT=COMPRESSED CHARACTER SET=utf8 COLLATE utf8_general_ci;
ALTER TABLE zipkin_spans ADD INDEX(`trace_id_high`, `trace_id`) COMMENT 'for getTracesByIds';
ALTER TABLE zipkin_spans ADD INDEX(`name`) COMMENT 'for getTraces and getSpanNames';
ALTER TABLE zipkin_spans ADD INDEX(`remote_service_name`) COMMENT 'for getTraces and getRemoteServiceNames';
ALTER TABLE zipkin_spans ADD INDEX(`start_ts`) COMMENT 'for getTraces ordering and range';
CREATE TABLE IF NOT EXISTS zipkin_annotations (
`trace_id_high` BIGINT NOT NULL DEFAULT 0 COMMENT 'If non zero, this means the trace uses 128 bit traceIds instead of 64 bit',
`trace_id` BIGINT NOT NULL COMMENT 'coincides with zipkin_spans.trace_id',
`span_id` BIGINT NOT NULL COMMENT 'coincides with zipkin_spans.id',
`a_key` VARCHAR(255) NOT NULL COMMENT 'BinaryAnnotation.key or Annotation.value if type == -1',
`a_value` BLOB COMMENT 'BinaryAnnotation.value(), which must be smaller than 64KB',
`a_type` INT NOT NULL COMMENT 'BinaryAnnotation.type() or -1 if Annotation',
`a_timestamp` BIGINT COMMENT 'Used to implement TTL; Annotation.timestamp or zipkin_spans.timestamp',
`endpoint_ipv4` INT COMMENT 'Null when Binary/Annotation.endpoint is null',
`endpoint_ipv6` BINARY(16) COMMENT 'Null when Binary/Annotation.endpoint is null, or no IPv6 address',
`endpoint_port` SMALLINT COMMENT 'Null when Binary/Annotation.endpoint is null',
`endpoint_service_name` VARCHAR(255) COMMENT 'Null when Binary/Annotation.endpoint is null'
) ENGINE=InnoDB ROW_FORMAT=COMPRESSED CHARACTER SET=utf8 COLLATE utf8_general_ci;
ALTER TABLE zipkin_annotations ADD UNIQUE KEY(`trace_id_high`, `trace_id`, `span_id`, `a_key`, `a_timestamp`) COMMENT 'Ignore insert on duplicate';
ALTER TABLE zipkin_annotations ADD INDEX(`trace_id_high`, `trace_id`, `span_id`) COMMENT 'for joining with zipkin_spans';
ALTER TABLE zipkin_annotations ADD INDEX(`trace_id_high`, `trace_id`) COMMENT 'for getTraces/ByIds';
ALTER TABLE zipkin_annotations ADD INDEX(`endpoint_service_name`) COMMENT 'for getTraces and getServiceNames';
ALTER TABLE zipkin_annotations ADD INDEX(`a_type`) COMMENT 'for getTraces and autocomplete values';
ALTER TABLE zipkin_annotations ADD INDEX(`a_key`) COMMENT 'for getTraces and autocomplete values';
ALTER TABLE zipkin_annotations ADD INDEX(`trace_id`, `span_id`, `a_key`) COMMENT 'for dependencies job';
CREATE TABLE IF NOT EXISTS zipkin_dependencies (
`day` DATE NOT NULL,
`parent` VARCHAR(255) NOT NULL,
`child` VARCHAR(255) NOT NULL,
`call_count` BIGINT,
`error_count` BIGINT,
  PRIMARY KEY (`day`, `parent`, `child`)
) ENGINE=InnoDB ROW_FORMAT=COMPRESSED CHARACTER SET=utf8 COLLATE utf8_general_ci;
复制

运行zipkin-server

java -jar zipkin-server-2.23.2-exec.jar --STORAGE_TYPE=mysql --MYSQL_HOST=127.0.0.1 --MYSQL_TCP_PORT=3306 --MYSQL_DB=zipkin --MYSQL_USER=root --MYSQL_PASS=123456

复制

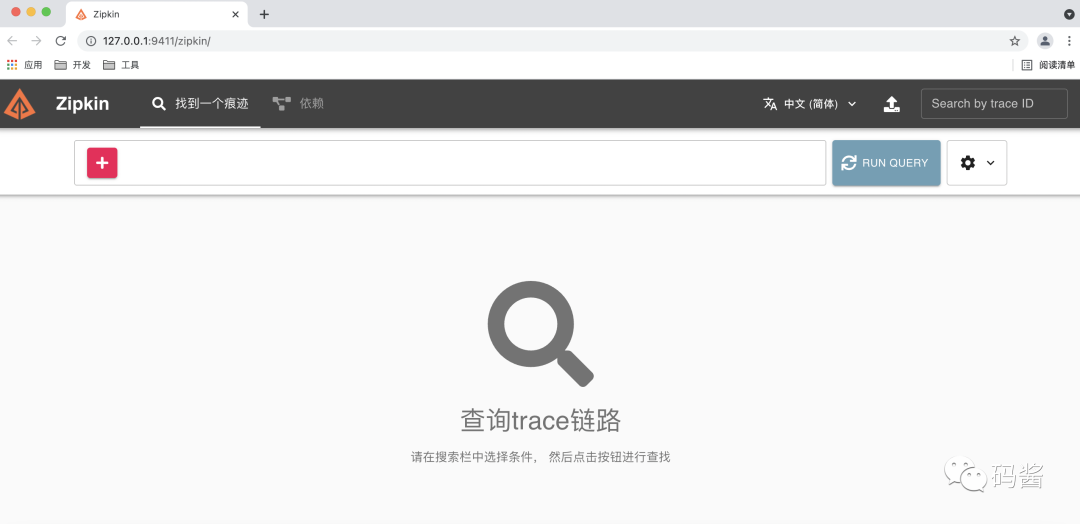

访问127.0.0.1:9411/zipkin

如果想使用Es持久化

java -jar zipkin-server-2.23.2-exec.jar --STORAGE_TYPE=elasticsearch --ES-HOST=localhost:9200
复制

到此，我们的zipkin-server就算搭建完成！

Zipkin入门案例

添加zipkin相关依赖

<!--zipkin依赖 -->
<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-zipkin</artifactId>
    <version>${cloud.version}</version>
</dependency>
<!-- brave提供zipkin整合dubbo -->
<dependency>
    <groupId>io.zipkin.brave</groupId>
    <artifactId>brave-instrumentation-dubbo</artifactId>
    <version>5.13.3</version>
</dependency>

复制

监控应用配置文件

spring:
  zipkin:
    base-url: http://127.0.0.1:9411/ #zipkin地址
    discovery-client-enabled: false  #不用开启服务发现
  sleuth:
    sampler:
      probability: 1.0 #采样百分比

复制

接dubbo入门案例项目听说Dubbo很不错！

调用请求，可以看到

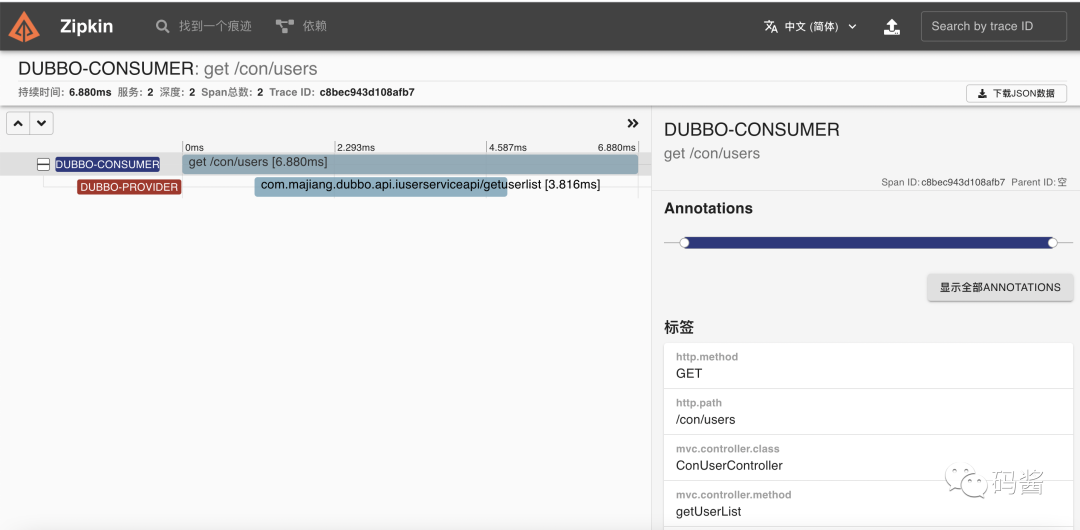

调用详细信息

调用完整链路

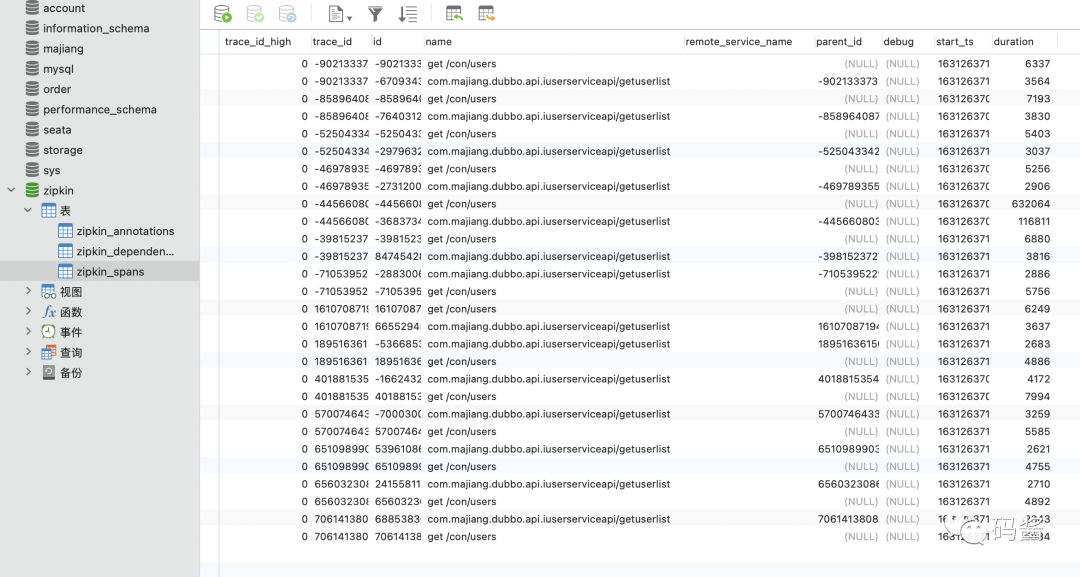

查看持久化链路信息

基于消息中间件收集数据

在默认情况下，Zipkin客户端和Server之间是使用HTTP请求的方式进行通信（即同步的请求方式），在网络波动，Server端异常等情况下可能存在信息收集不及时的问题。Zipkin支持与rabbitMQ整合完成异步消息传输。

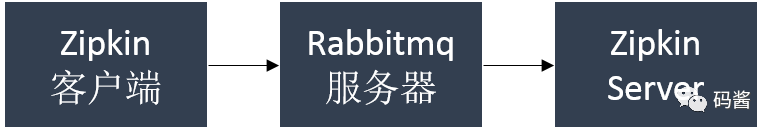

加了MQ之后，通信过程如下图所示：

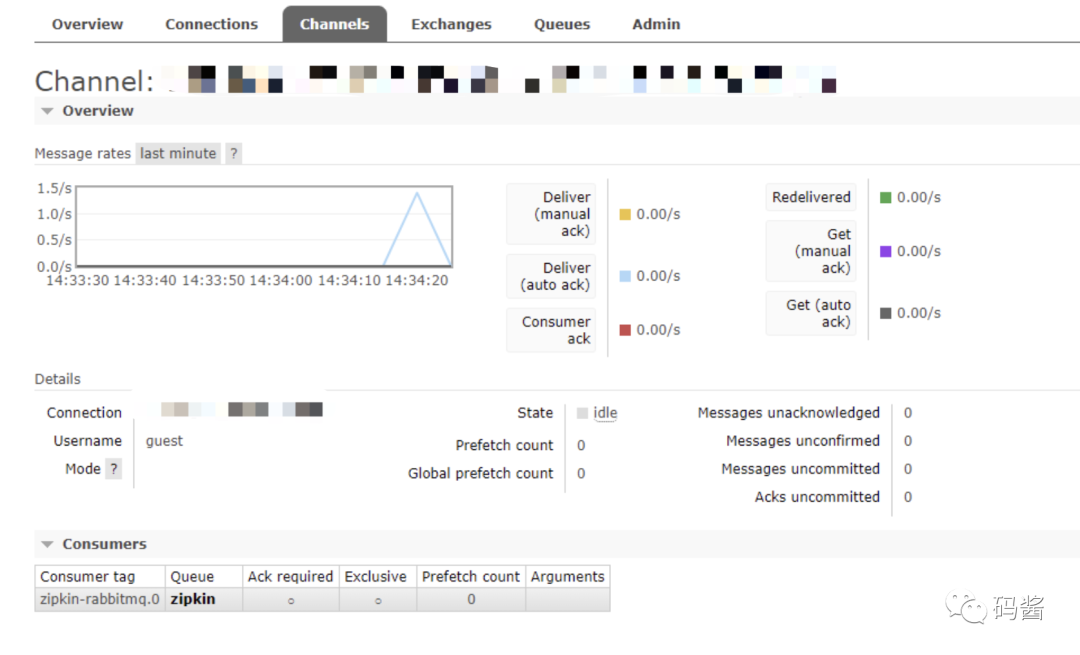

修改消息的投递方式,改为 rabbit即可,增加rabbit配置。

spring:
  zipkin:
      # base-url: http://127.0.0.1:9411/ #zipkin地址
      sender:
        #type: web
        type: rabbit
    sleuth:
      sampler:
        probability: 1.0 #采样百分比
    rabbitmq:
      host: 192.168.18.11
      port: 5672
      username: guest
      password: guest
      listener: # 这里配置了重试策略
        direct:
          retry:
            enabled: true
        simple:
          retry:
          enabled: true
复制
