ShardingSphere-Proxy 应用性能监控集成 Skywalking 部署

ShardingSphere

Skyworking 可以监控很多组件，本次在生产环境搭建 Skyworking 监控 ShardingSphere-proxy 可以查看相关链路，分析 SQL 执行。

wget https://mirrors.bfsu.edu.cn/apache/skywalking/8.6.0/apache-skywalking-apm-es7-8.6.0.tar.gz
tar -zxvf apache-skywalking-apm-es7-8.6.0.tar.gz
mv apache-skywalking-apm-bin-es7/ skywalking/

vi webapp/webapp.yml

server:
  port: 18189  #改下，8080


collector:
  path: graphql
  ribbon:
    ReadTimeout: 10000
    # Point to all backend's restHost:restPort, split by ,
    listOfServers: 127.0.0.1:12800

sh bin/startup.sh

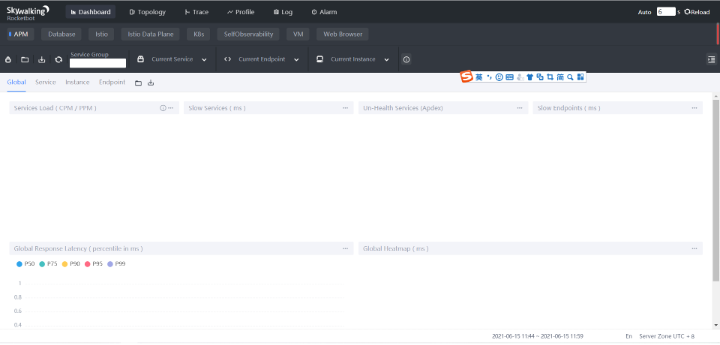

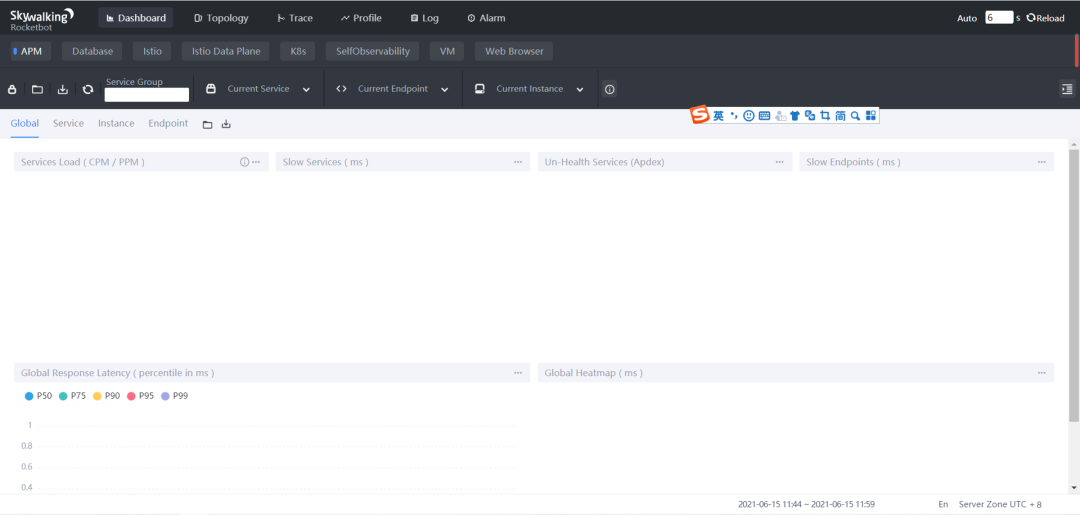

访问地址：http://172.168.9.135:18189/   空的啥啥没有

• 部署 Skywalking javaagent

1. 拷贝 agent 目录到所需位置. 日志，插件和配置都包含在包中,请不要改变目录结构.

2. 增加JVM启动参数， -javaagent:/path/to/skywalking-agent/skywalking-agent.jar. 参数值为skywalking-agent.jar的绝对路径。

    新的 agent package 目录结构如下：

+-- skywalking-agent
    +-- activations
         apm-toolkit-log4j-1.x-activation.jar
         apm-toolkit-log4j-2.x-activation.jar
         apm-toolkit-logback-1.x-activation.jar
         ...
    +-- config
         agent.config
    +-- plugins
         apm-dubbo-plugin.jar
         apm-feign-default-http-9.x.jar
         apm-httpClient-4.x-plugin.jar
         .....
    skywalking-agent.jar

•  启动被监控应用.

• 插件全部放置在 /plugins 目录中.新的插件,也只需要在启动阶段,放在目录中,就自动生效,删除则失效。

• Log默认使用文件输出到 /logs目录中。

• Linux Tomcat 7, Tomcat 8

修改 tomcat/bin/catalina.sh,在首行加入如下信息。

CATALINA_OPTS="$CATALINA_OPTS -javaagent:/path/to/skywalking-agent/skywalking-agent.jar"; export CATALINA_OPTS

• Windows Tomcat 7, Tomcat 8
  修改 tomcat/bin/catalina.bat,在首行加入如下信息.

set "CATALINA_OPTS=-javaagent:/path/to/skywalking-agent/skywalking-agent.jar"

• JAR file
  在启动你的应用程序的命令行中添加 -javaagent 参数. 并确保在-jar参数之前添加它. 例如:

java -javaagent:/path/to/skywalking-agent/skywalking-agent.jar -jar yourApp.jar

• 将 Skyworking 服务下面的 agent 文件夹下所有文件复制拷贝到 需要部署探针的 ShardingSphere 服务所在服务器。

#skyworking服务部署文件路径
/home/skywalking/agent


#远程拷贝探针文件至 sharding-proxy 所在服务器，文件路径保持一致
mkdir -p home/skywalking
scp -r 172.168.9.135:/home/skywalking/agent home/skywalking

vi home/sharding-proxy/bin/start.sh

agent.config配置  我直接改collector.backend_service = skywork部署服务地址了，修改服务后重新启动，刷新探针服务查看。

# 不同的namespace会导致调用链路追踪中断
agent.namespace=${SW_AGENT_NAMESPACE:hmall}


# 页面上展示的service的名称，也可以通过-Dskywalking.agent.service_name=xxx指定
agent.service_name=${SW_AGENT_NAME:gateway}


# 平台的调用地址，也可以通过-Dskywalking.collector.backend_service=127.0.0.1:80指定
collector.backend_service=${SW_AGENT_COLLECTOR_BACKEND_SERVICES:172.28.51.141:11800}


# 忽略指定后缀的请求收集
agent.ignore_suffix=${SW_AGENT_IGNORE_SUFFIX:.jpg,.jpeg,.js,.css,.png,.bmp,.gif,.ico,.mp3,.mp4,.html,.svg}




# 每3秒的采样率，负数代表100%
agent.sample_n_per_3_secs=${SW_AGENT_SAMPLE:-1}

1. 拷贝agent目录到所需位置. 日志，插件和配置都包含在包中,请不要改变目录结构.

2. 增加JVM启动参数， -javaagent:/path/to/skywalking-agent/skywalking-agent.jar. 参数值为skywalking-agent.jar的绝对路径。

新的 agent package 目录结构如下：

+-- skywalking-agent
    +-- activations
         apm-toolkit-log4j-1.x-activation.jar
         apm-toolkit-log4j-2.x-activation.jar
         apm-toolkit-logback-1.x-activation.jar
         ...
    +-- config
         agent.config
    +-- plugins
         apm-dubbo-plugin.jar
         apm-feign-default-http-9.x.jar
         apm-httpClient-4.x-plugin.jar
         .....
    skywalking-agent.jar

• 启动被监控应用

• 插件全部放置在 /plugins 目录中.新的插件,也只需要在启动阶段,放在目录中,就自动生效,删除则失效.

• Log 默认使用文件输出到 /logs目录中.

• Linux Tomcat 7, Tomcat 8

修改 tomcat/bin/catalina.sh,在首行加入如下信息.

CATALINA_OPTS="$CATALINA_OPTS -javaagent:/path/to/skywalking-agent/skywalking-agent.jar"; export CATALINA_OPTS

•  Windows Tomcat 7, Tomcat 8


修改 tomcat/bin/catalina.bat,在首行加入如下信息.

set "CATALINA_OPTS=-javaagent:/path/to/skywalking-agent/skywalking-agent.jar"

• JAR file


在启动你的应用程序的命令行中添加 -javaagent 参数. 并确保在-jar参数之前添加它. 例如:

java -javaagent:/path/to/skywalking-agent/skywalking-agent.jar -jar yourApp.jar

• 将 Skyworking 服务下面的 agent 文件夹下所有文件复制拷贝到 需要部署探针的 ShardingSphere 服务所在服务器

#skyworking服务部署文件路径

/home/skywalking/agent

• 远程拷贝探针文件至ShardingSphere-Proxy所在服务器，文件路径保持一致

mkdir -p home/skywalking


scp -r 172.168.9.135:/home/skywalking/agent home/skywalking

vi home/sharding-proxy/bin/start.sh

JAVA_OPTS=" -Djava.awt.headless=true -Djava.net.preferIPv4Stack=true -Dskywalking.agent.service_name=Sharding-Proxy -Dorg.apache.shardingsphere.opentracing.tracer.class=org.apache.skywalking.apm.toolkit.opentracing.SkywalkingTracer -javaagent:/home/skywalking/agent/skywalking-agent.jar"

agent.config配置，我直接改collector.backend_service = skywork部署服务地址了，修改服务后重新启动，刷新探针服务查看

# 不同的namespace会导致调用链路追踪中断
agent.namespace=${SW_AGENT_NAMESPACE:hmall}


# 页面上展示的service的名称，也可以通过-Dskywalking.agent.service_name=xxx指定
agent.service_name=${SW_AGENT_NAME:gateway}


# 平台的调用地址，也可以通过-Dskywalking.collector.backend_service=127.0.0.1:80指定
collector.backend_service=${SW_AGENT_COLLECTOR_BACKEND_SERVICES:172.28.51.141:11800}


# 忽略指定后缀的请求收集
agent.ignore_suffix=${SW_AGENT_IGNORE_SUFFIX:.jpg,.jpeg,.js,.css,.png,.bmp,.gif,.ico,.mp3,.mp4,.html,.svg}




# 每3秒的采样率，负数代表100%
agent.sample_n_per_3_secs=${SW_AGENT_SAMPLE:-1}
