云计算环境下，传统关系型数据库在海量数据存储方面存在瓶颈，对树形结构与半结构化数据的建模比较困难。本文介绍一种全新的建模方式——图数据库建模。应用图数据库模型更具扩展性、灵活性、高可靠性和高性能，能建立高细粒度的数据模型，非常适合复杂关系的建模和推理，有较高的实用价值。
本文以图数据库Galaxybase为例，详细描述了图数据库的建模过程，并应用Cypher语言实现了该模型的增加、删除、更改、查询及统计功能。实践结果表明，图数据库建模技术能使构造的模型语义表达更丰富，更具简易性和可扩展性等优点。
图模型表示方式
图模型GM可以用一个三元组描述, GM: = <N,R,L> 其中N={n1, n2, … nt} 为非空有限数量的结点集（node set），N中的t个元素称为t个结点。
R={r1, r2, … rs} 为顶点集N中的有序结点偶对（ni, nj）组成的关系集（relationship set），R中的s个元素称为s个关系，且满足Ｒ N × N，L是结点属性、关系属性的集合。
结点及关系可以有多个属性，每种不同类型的结点或关系用ID来区分。结点之间可以有多个不同的关系，方向既可以单向，也可以双向，其属性个数也可以动态扩展。如工厂与原材料两个节点，既有工厂供应原材料的关系，也有工厂购买原材料的关系，因此图模型具有丰富的语义表达能力。
图模型建模规则
规则1 单实体集建模规则
单实体集建模为单结点。
以创建单实体”学生“为例，点类型和点属性如下表所示。
| 点类型 | 点属性 |
|---|---|
| 学生 | 外部唯一标识（ID）、姓名、年龄、班级 |
建模后如下图所示。
规则2 两个实体集具有1:N联系的建模规则
两个实体集分别按照规则1建模为两个单结点，联系集建模为图模型中结点的关系。结点间用带箭头的线段连接，方向可以是双向，也可以是单向。根据需要可以为关系添加若干属性。
以创建实体“学生”、“学校”，联系“就读”为例，点类型和点属性如下表所示。
| 点类型 | 点属性 |
|---|---|
| 学生 | 外部唯一标识（ID）、姓名、年龄、班级 |
| 学校 | 外部唯一标识（ID）、名称、地址、规模 |
边类型、边属性如下表所示。
| 边类型 | 起始点类型 | 终止点类型 | 边属性 |
|---|---|---|---|
| 就读 | 学生 | 学校 | 入学时间、入学方式 |

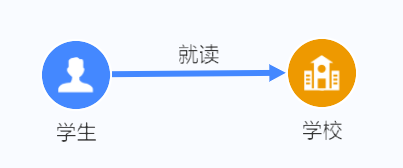

建模后如下图所示。
规则3 两个实体集具有M:N联系的建模规则
两个实体集分别按照规则1建模为两个单结点，联系集建模为图模型中结点的关系。结点间用两条带箭头的线段连接，线段方向相反。
以创建实体”学生“、“学校”，联系“就读”、“管理”为例，点类型和点属性如下表所示。
| 点类型 | 点属性 |
|---|---|
| 学生 | 外部唯一标识（ID）、姓名、年龄、班级 |
| 学校 | 外部唯一标识（ID）、名称、地址、规模 |
边类型、起始点类型、终止点类型、边属性如下表所示。
| 边类型 | 起始点类型 | 终止点类型 | 边属性 |
|---|---|---|---|
| 就读 | 学生 | 学校 | 入学时间、入学方式 |
| 管理 | 学校 | 学生 | 学籍状态、毕业去向 |

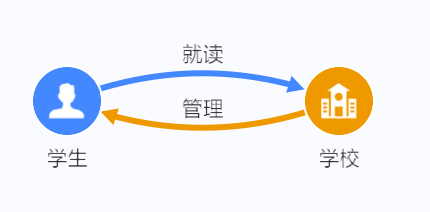

建模后如下图所示。
规则4 两个或多个实体集之间存在整体与部分包含关系的建模规则
整体实体集与部分实体集之间符合1:1或1:N的联系，遵守规则2的建模规则。在图模型中，关系的方向从整体结点到部分结点（关系名可用HasParts[包含]、Contains[由···组成]等语义描述）或从部分结点到整体结点（关系名可用PartOf[属于]、ConsistOf[组成]等语义描述）。

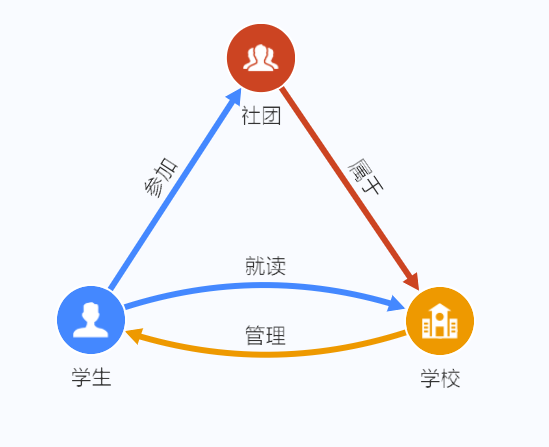

示例模型中，学校可以有多个社团，结点”社团“与结点”学校“有部分结点到整体结点的包含关系。
规则5 两个或多个实体集之间存在父与子实体集的继承关系的建模规则
父子继承关系符合1:1或1:N的联系，遵守规则2的建模规则。在图模型中，关系的方向从父结点到子结点（关系名可用SubClass[有···子集]语义描述）或从子结点到父结点（关系名可用ISA[是···的指令集]、SubClassOf[是···的子集]等语义描述）。

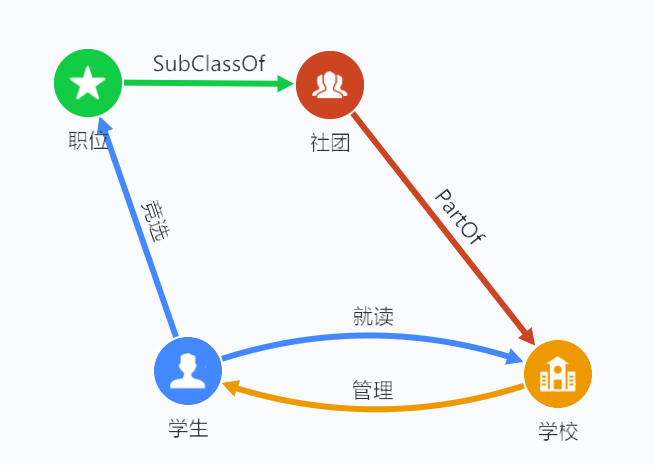

示例模型中，结点”职位“与结点”社团“存在继承关系。
图数据库建模应用示例
某大型制造企业制造某系列轻型摩托车产品，需要采购毛坯及零部件等物料进行制造、装配，物料到货经过质检部门验收合格后，需要入库存储。由于该企业的采购、制造、装配的零部件（含物料）多达两万件，涉及国内外的供应商多大三千多家，每天约380个采购入库单，导致该企业每月新增数据约16~20GB。
接下来使用Galaxybase分布式图数据库来实现物料入库的管理模型。
以创建实体”员工“、“物料入库单”、”供应商“、”物料信息“、”入库单明细“、”货位信息“，联系”经手“、“供应”、”包含“、”分配“、”由···构成“为例，点类型和点属性如下表所示。
| 点类型 | 点属性 |
|---|---|
| 员工 | 外部唯一标识（ID）、工号、姓名、性别、部门 |
| 物料入库单 | 外部唯一标识（ID）、入库单号、入库时间、状态 |
| 供应商 | 外部唯一标识（ID）、编号、名称、信誉等级 |
| 物料信息 | 外部唯一标识（ID）、物料编号、名称、价格 |
| 入库单明细 | 外部唯一标识（ID）、数量 |
| 货位信息 | 外部唯一标识（ID）、货位号、容量 |
边类型、起始点类型、终止点类型如下表所示。
| 边类型 | 起始点类型 | 终止点类型 |
|---|---|---|
| 经手（一对多） | 员工 | 物料入库单 |
| 供应（一对多） | 供应商 | 物料信息 |
| 包含（一对多） | 物料入库单 | 入库单明细 |
| 分配（一对一） | 入库单明细 | 货位信息 |
| 由···构成（多对一） | 入库单明细 | 物料信息 |

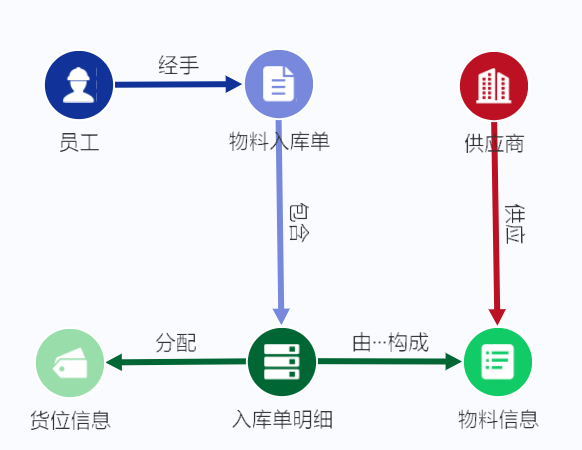

建模后如下图所示。
更多图模型构建方式请参考图构建。
图数据库实现与检索技术
Galaxybase是一个高性能的NoSQL图形数据库，具有ACID事务、高可用性、高扩展性及高性能等特点，非常适合大数据库的图形数据建模、管理、快速查找。

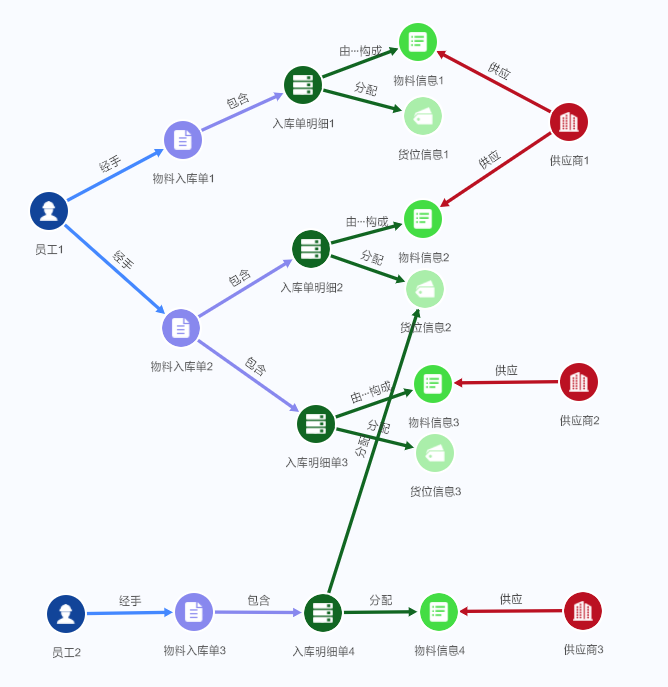

将上面建立的图数据库模型实例化，可以得到数据库实例图。
Galaxybase使用Cypher或Gremlin语言对图数据进行查找操作，不需要编写代码就可以进行高效率的查询。
| 操作示例 | Cypher图数据库操作语言 |
|---|---|
| 创建结点“员工”并添加类型和属性 | CREATE (n:员工{工号:'102',姓名:'张三',性别:'男',部门:'仓管部'}) |
| 在结点“员工”的属性“姓名”上创建单属性索引 | CREATE INDEX ON :员工(姓名) |
| 精确查询性别为男的员工，并返回姓名和性别 | MATCH (n:员工{性别:男}) RETURN n.姓名,n.性别 |
| 查询姓张的员工，并返回员工姓名 | MATCH (n:员工) WHERE n.姓名 STARTS WITH '张' RETURN n.姓名 |
| 范围查询容量在90~100之间的货位信息，并返回货位号和容量 | MATCH (n:货位信息) WHERE n.容量>90 AND n.容量<100 RETURN n.货位号,n.容量 |
| 查询供应商的数量 | MATCH (n:供应商) RETURN count(n) |
| 修改属性，例如：修改编号为”M329“的物料的价格 | MATCH (n:物料信息{物料编号:'M329' }) SET n.价格='230' RETURN n.价格 |
| 删除结点，例如：删除入库单号为”2013120271“的入库单 | MATCH (n:入库单明细) WHERE n.入库单编号 = '2013120271' DELETE n |
| 查询结点的关系数量，例如：查询编号为“S01”的供应商有哪些语义关系及关系数量，并返回关系类型及其个数 | MATCH (n:供应商{供应商编号: 'S01' })-[r]->() RETURN type(r) as type, count(*) as count |
更多Cypher/Gremlin语言使用方式请参考Cypher文档。
