问题背景

业务的 Flink 任务在 YARN 集群运行间隔一段时间就会自动重启，对于这类问题一般来讲，已经轻车熟路，有部分可以尝试的思路：

1.排查内存是否溢出（堆内/堆外）2.程序中偶发的 bug 导致3.YARN 集群节点上下线导致4.FLINK 程序中使用了大窗口，例如小时级别的窗口，数据超过内存5....

同时在我们的 YARN 集群开启了物理内存检测选项，当进程使用物理内存超过申请内存时，YARN 集群会主动 kill 掉任务的进程，来保证集群的稳定性。

<property>  <name>yarn.nodemanager.pmem-check-enabled</name>  <value>true</value></property>

异常信息

我们先从异常信息看起，通过排查 JobManager 的运行日志，我们会发现如下异常堆栈信息。

2020-04-15 01:59:33,000 INFO  org.apache.flink.yarn.YarnResourceManager                     - Closing TaskExecutor connection container_e05_1585737758019_0901_01_000003 because: Container [pid=3156625,containerID=container_e05_1585737758019_0901_01_000003] is running beyond physical memory limits. Current usage: 6.1 GB of 6 GB physical memory used; 14.5 GB of 28 GB virtual memory used. Killing container.Dump of the process-tree for container_e05_1585737758019_0901_01_000003 :  |- PID PPID PGRPID SESSID CMD_NAME USER_MODE_TIME(MILLIS) SYSTEM_TIME(MILLIS) VMEM_USAGE(BYTES) RSSMEM_USAGE(PAGES) FULL_CMD_LINE  |- 3156625 3156621 3156625 3156625 (bash) 0 0 15441920 698 /bin/bash -c /usr/java/default/bin/java -Xms4148m -Xmx4148m -XX:MaxDirectMemorySize=1996m  -javaagent:lib/aspectjweaver-1.9.1.jar -Dlog.file=/data_sdh/nodemanager/log/application_1585737758019_0901/container_e05_1585737758019_0901_01_000003/taskmanager.log -Dlogback.configurationFile=file:./logback.xml -Dlog4j.configuration=file:./log4j.properties org.apache.flink.yarn.YarnTaskExecutorRunner --configDir . 1> /data_sdh/nodemanager/log/application_1585737758019_0901/container_e05_1585737758019_0901_01_000003/taskmanager.out 2> /data_sdh/nodemanager/log/application_1585737758019_0901/container_e05_1585737758019_0901_01_000003/taskmanager.err   |- 3156696 3156625 3156625 3156625 (java) 12263 1319 15553892352 2119601 /usr/java/default/bin/java -Xms4148m -Xmx4148m -XX:MaxDirectMemorySize=1996m -javaagent:lib/aspectjweaver-1.9.1.jar -Dlog.file=/data_sdh/nodemanager/log/application_1585737758019_0901/container_e05_1585737758019_0901_01_000003/taskmanager.log -Dlogback.configurationFile=file:./logback.xml -Dlog4j.configuration=file:./log4j.properties org.apache.flink.yarn.YarnTaskExecutorRunner --configDir .
Container killed on request. Exit code is 143Container exited with a non-zero exit code 143

从异常信息中，关键信息 is running beyond physical memory limits. Current usage: 6.1 GB of 6 GB physical memory used; 14.5 GB of 28 GB virtual memory used. Killing container，显示物理内存超过 6GB 内存，被 YARN 的检测机制给 KILL 掉了。

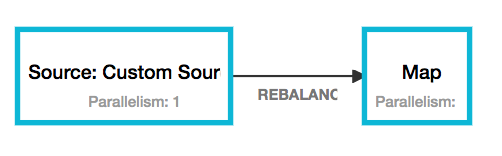

既然是内存超了，先看看 Flink 任务执行的大概执行情况，简单从 UI 分析，如此简单的程序!

几点疑问待解决

1.如此简单的程序，为啥会导致进程超过 6GB（RSS），不可思议2.YARN 的内存检测机制是是什么？如何获取进程内存信息？3.JVM 参数 -Xms4148m -Xmx4148m -XX:MaxDirectMemorySize=1996m 堆内存 + 堆外内存 = 6GB，为什么在日志中并没有看到 OutofMemory 相关的异常信息？4.RSS 怎么会超过 6GB 呢？

分析过程

YARN 内存检测机制

通过 Hadoop 源码分析可以知道，YARN 是解析 /proc/<pid>/stat文件，获取 RSS 的值和 container 初始化时申请的内存作对比，如果 RSS 的值超过申请值，则 KILL 进程，并打印出信息。

JVM 相关常规检测

GC 检测

仅通过 GC 日志状态，很正常的状态，没问题。

[dcadmin@spslave28 ~]$ jstat -gcutil 12984 1000  S0     S1     E      O      M     CCS    YGC     YGCT    FGC    FGCT     GCT    99.96   0.00  79.06   4.78  94.92  89.38      2    0.164     0    0.000    0.164 99.96   0.00  86.77   4.78  94.92  89.38      2    0.164     0    0.000    0.164 99.96   0.00  94.48   4.78  94.92  89.38      2    0.164     0    0.000    0.164  0.00  99.98   1.95  10.24  94.93  89.38      3    0.255     0    0.000    0.255  0.00  99.98   9.77  10.24  94.93  89.38      3    0.255     0    0.000    0.255  0.00  99.98  17.58  10.24  94.93  89.38      3    0.255     0    0.000    0.255  0.00  99.98  25.40  10.24  94.93  89.38      3    0.255     0    0.000    0.255  0.00  99.98  35.16  10.24  94.93  89.38      3    0.255     0    0.000    0.255  0.00  99.98  41.02  10.24  94.93  89.38      3    0.255     0    0.000    0.255

Dump 内存

象征性 dump 内存看看，不能使用 -dump:live 会做一次 FullGC，导致结果不一定反应正确内存。

jmap -dump:format=b,file=heap1.bin 12984

先不通过 Eclipse-MAT 打开，直接看下文件大小。

[dcadmin@spslave28 ~]$ ll -lh heap1.bin -rw------- 1 dcadmin datacentergroup 1016M Apr 15 09:15 heap1.bin

同时看下 linux，此程序真实用的物理内存是多少 top -p 12984

Tasks:   1 total,   0 running,   1 sleeping,   0 stopped,   0 zombie%Cpu(s):  0.6 us,  0.1 sy,  0.0 ni, 99.3 id,  0.0 wa,  0.0 hi,  0.0 si,  0.0 stKiB Mem : 16394040 total,  5676652 free,  8114832 used,  2602556 buff/cacheKiB Swap:        0 total,        0 free,        0 used.  7523032 avail Mem
  PID USER      PR  NI    VIRT    RES    SHR S  %CPU %MEM     TIME+ COMMAND                                                              12984 dcadmin   20   0 16.258g 7.053g  15104 S  13.3 45.1   1:27.92 java

划重点！

•JVM 的堆内存 1GB 以内，RSS 用掉了 7.053GB，粗浅的理解，那就是堆外内存用掉大概 6GB 左右，看上去没毛病，但别忘了 JVM 启动时，包含参数-XX:MaxDirectMemorySize=1996m 呃，没报 OutofMemoryError。•RSS 内存仍然在缓慢增长中，没有下降趋势！

重点分析 RSS 内存的问题

•分析 JVM 堆外内存详细分配情况•分析 RSS 中 7GB 内存中具体是哪些东西

分析堆外内存分配

在 JVM 启动参数添加 -XX:NativeMemoryTracking=summary 分析堆外内存泄漏问题。其实从下面的根本分析不出什么东西，因为没有报 OutofMemoryError，所以需要从 RSS 内存入手。

[dcadmin@spslave28 ~]$ jcmd 21567 VM.native_memory summary       21567:
Native Memory Tracking:
Total: reserved=5815901KB, committed=4521641KB-                 Java Heap (reserved=4247552KB, committed=4247552KB)                            (mmap: reserved=4247552KB, committed=4247552KB)  -                     Class (reserved=1076408KB, committed=26936KB)                            (classes #1206)                            (malloc=19640KB #792)                             (mmap: reserved=1056768KB, committed=7296KB)  -                    Thread (reserved=42193KB, committed=42193KB)                            (thread #42)                            (stack: reserved=42016KB, committed=42016KB)                            (malloc=129KB #225)                             (arena=48KB #82) -                      Code (reserved=250040KB, committed=5252KB)                            (malloc=440KB #1026)                             (mmap: reserved=249600KB, committed=4812KB)  -                        GC (reserved=177105KB, committed=177105KB)                            (malloc=21913KB #164)                             (mmap: reserved=155192KB, committed=155192KB)  -                  Compiler (reserved=150KB, committed=150KB)                            (malloc=19KB #61)                             (arena=131KB #3) -                  Internal (reserved=19864KB, committed=19864KB)                            (malloc=19832KB #2577)                             (mmap: reserved=32KB, committed=32KB)  -                    Symbol (reserved=2285KB, committed=2285KB)                            (malloc=1254KB #255)                             (arena=1031KB #1) -    Native Memory Tracking (reserved=88KB, committed=88KB)                            (malloc=6KB #64)                             (tracking overhead=83KB) -               Arena Chunk (reserved=215KB, committed=215KB)                            (malloc=215KB)

分析 RSS 中 7GB 内存中具体是哪些东西

分析 linux 内存的瑞士军刀，gdb 工具。

yum install -y gdb

通过 pmap 命令查看并排序，下面展示了内存地址空间，RSS 占用等信息。

[dcadmin@spslave28 ~]$ pmap -x 21567 | sort -n -k3 | more---------------- ------- ------- ------- 0000000000400000       0       0       0 r-x-- java0000000000600000       0       0       0 rw--- java0000000000643000       0       0       0 rw---   [ anon ]00000006bcc00000       0       0       0 rw---   [ anon ]00000007c00e0000       0       0       0 -----   [ anon ]......00007fb2ec000000   65508   36336   36336 rw---   [ anon ]00007fb3c4000000   65536   41140   41140 rw---   [ anon ]00007fb2d8000000   65508   46692   46692 rw---   [ anon ]00007fb2e4000000   65508   47640   47640 rw---   [ anon ]00007fb2e0000000   65508   48596   48596 rw---   [ anon ]00007fb2dc000000   65512   49088   49088 rw---   [ anon ]00007fb2cc000000   65508   50380   50380 rw---   [ anon ]00007fb2d4000000   65508   53476   53476 rw---   [ anon ]00007fb238000000  131056   59668   59668 rw---   [ anon ]00000006bcc00000 4248448 1866536 1866536 rw---   [ anon ]

通过上面的信息，只有内存起始地址，并没有终止地址，需要到 maps 文件中。

[dcadmin@spslave28 ~]$ cat /proc/21567/maps | grep 7fb2dc7fb2dbff9000-7fb2dc000000 ---p 00000000 00:00 0 7fb2dc000000-7fb2dfffa000 rw-p 00000000 00:00 0

通过 gdb 命令 attach 进程，并 dump 内存。

gdb attach 21567dump memory mem.bin 0x7fb2dc000000 0x7fb2dfffa000

通过 strings 命令查看 mem.bin。

strings mem.bin | more

满屏幕都在刷类似配置文件的内容。

...xcx.userprofile.kafkasource.bootstrap.servers=xxx-01:9096,xxx-02:9096,xxx-03:9096xcx.userprofile.kafkasource.topic=CENTER_search_trajectory_xcxxcx.userprofile.kafkasource.group=search_flink_xcx_userprofile_onlineapp.userprofile.kafkasource.bootstrap.servers=xxx-01:9096,xxx-02:9096,xxx-03:9096app.userprofile.kafkasource.topic=CENTER_search_trajectory_appapp.userprofile.kafkasource.group=search_flink_app_userprofile_onlinexcx.history.kafkasource.bootstrap.servers=xxx-01:9096,xxx-02:9096,xxx-03:9096xcx.history.kafkasource.topic=CENTER_search_trajectory_xcx...

分析/简化业务代码

从上述分析的结果看，应该是代码中有地方再不停地加载配置文件到内存中，简化下业务代码。迎来新的疑问，虽然代码中不应该每次都去加载配置文件，但不至于把物理内存消耗到 6GB 吧，所以这里并不存在逃逸分析，理论会主动释放，为什么没有呢？

public class StreamingJob {
    public static void main(String[] args) throws Exception {        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();        DataStream<String> text = env.socketTextStream("10.101.52.18", 9909);
        text.map(new MapFunction<String, String>() {            @Override            public String map(String value) throws Exception {                TestFun testFun = new TestFun();                testFun.update();                return null;            }        });
        env.execute();    }
    static class TestFun {        Properties properties;        public TestFun() throws IOException {            properties = new Properties();            properties.load(TestFun.class.getClassLoader().getResourceAsStream("application.properties"));        }
        public void update() {}    }}

模拟复现

不管怎样，虽然怀疑，试试吧，看上去没有问题。

Java 程序模拟

public class TestJar {    public static void main(String[] args) throws Exception {        while (true) {            Properties properties = new Properties();            properties.load(TestJar.class.getClassLoader().getResourceAsStream("application.properties"));        }    }}

启动测试程序

java -Xmx512m -Xms512m -XX:MaxDirectMemorySize=1996m -cp test.jar com.ly.search.job.TestJob

观察程序的 RSS 内存消耗

可以看到 RSS 内存逐步增加，一点不下降，所以这就是问题所在了，泄漏了。

内存泄漏修复及扩展

修复方案

•及时关闭 stream

public class TestJar {    public static void main(String[] args) throws Exception {        while (true) {            Properties properties = new Properties();            InputStream inStream = TestJar.class.getClassLoader().getResourceAsStream("application.properties")            properties.load(inStream);            inStream.close();        }    }}

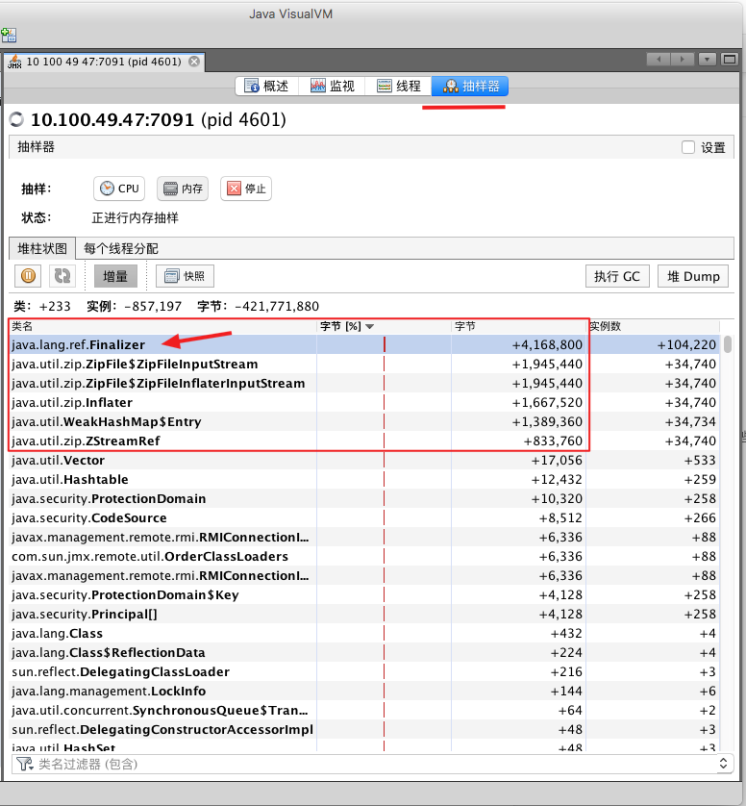

•通过 System.gc() 也有效果，及时清理 Finalizer（这种是不可取，只作为讨论方案），参考《JVM 源码分析之 FinalReference 完全解读》

public class TestJar {    public static void main(String[] args) throws Exception {        while (true) {            Properties properties = new Properties();            InputStream inStream = TestJar.class.getClassLoader().getResourceAsStream("application.properties")            properties.load(inStream);            System.gc();        }    }}

扩展研究

•XXX.class.getClassLoader().getResourceAsStream 底层是 URLClassLoader + JarURLConnection，即

// 等价于，内存溢出ClassLoader classLoader = TestJar.class.getClassLoader();URL resource = classLoader.getResource("application.properties");URLConnection urlConnection = resource.openConnection();urlConnection.getInputStream();
// 等价于，内存溢出URL url = new URL("jar:file:/home/dcadmin/test.jar!/com/ly/search/job/StreamingJob.class");JarURLConnection conn = (JarURLConnection) url.openConnection();conn.getInputStream();
// 不等价于，内存不溢出URL url = new URL("jar:file:/home/dcadmin/test.jar!/com/ly/search/job/StreamingJob.class");JarURLConnection conn = (JarURLConnection) url.openConnection();conn.setDefaultUseCaches(false);conn.getInputStream();
// 不等价于，内存不溢出URL fileURL = new File("test.jar").toURI().toURL();
FileURLConnection fileUrlConn = (FileURLConnection) fileURL.openConnection();fileUrlConn.connect();fileUrlConn.getInputStream();

•JarURLConnection 和 FileURLConnection 的区别在于 JarURLConnection 底层需要调用 JarFile 打开 ZipFile 的 inputstream，涉及底层系统的调用，所以消耗了物理内存，导致 RSS 增大•堆外内存一般排查 DirectByteBuffer但此情况中，堆外确实并没有溢出，只是操作系统崩了•堆 / 堆外均不超内存，所以触发不了 GC，泄漏慢慢就扩展开了，直至超出机器内存。
