PolarDB-X 源码解读（三）：CDC 代码结构

polardbx-cdc 是云原生分布式数据库系统 PolarDB-X 的一个核心组件，负责全局增量日志的生成、分发和订阅。通过polardbx-cdc，PolarDB-X 数据库可以对外提供完全兼容 MySQL Binlog 格式和协议的增量日志，可实现与 MySQL Binlog 下游生态工具的无缝对接。本篇将对 polardbx-cdc 的代码结构做一个系统介绍，并讲解一下如何快速搭建开发环境。

总体架构

如上图所示，PolarDB-X 包含 4 个核心组件，CN (Compute Node) 负责计算、DN (Data Node) 负责存储、GMS (Global Meta Service) 负责管理元数据和提供TSO服务，CDC (Change Data Capture) 负责生成变更日志。其中，CDC作为Binlog日志数据的出口，主要负责3方面的工作：

1. 基于TSO，对各个DN的原始物理Binlog进行排序和归并，构建出全局有序的事务队列
2. 将事务队列中的数据，持久化到存储介质，生成兼容MySQL Binlog格式的逻辑Binlog文件
3. 提供兼容MySQL Dump协议的消费订阅能力，对外提供Replication服务

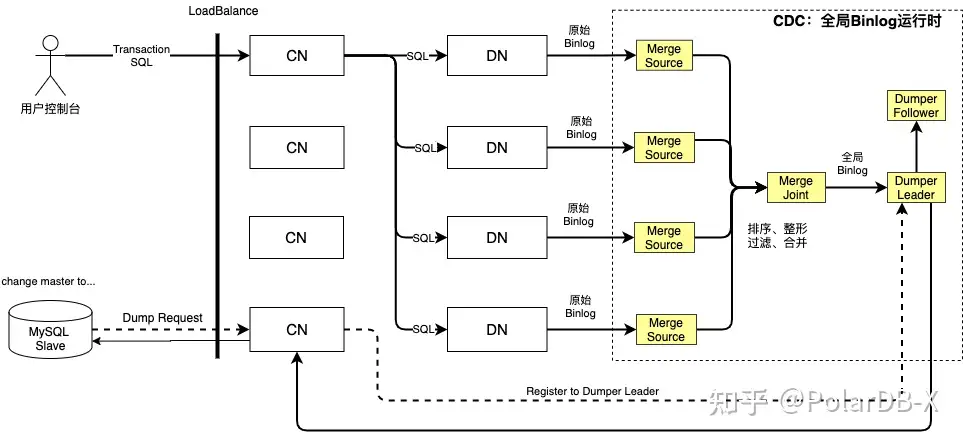

更加形象的来理解，polardbx-cdc 是一个Streaming系统，InputSource是各个DN的原始Binlog，Computing逻辑是一系列计算规则和处理算法(排序、过略、整形、合并等等)，TargetSink是屏蔽了分布式数据库内部细节的全局逻辑Binlog文件，并提供了兼容MySQL生态的Replication能力。其运行时状态图，如下所示：

从技术架构的角度来看，CDC共包含3个核心组件，分别是Daemon、Task和Dumper，如下所示

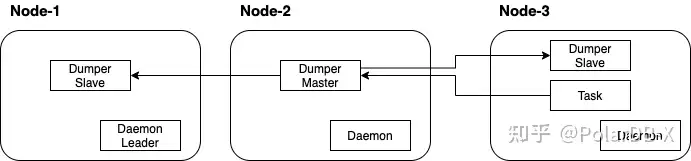

1. 一个Node代表一个运行节点，可以是一台物理机、一台ECS或一个Docker容器，可以部署1到n个Node，但如果需要HA能力，则至少需要部署两个
2. 每个Node上都会运行一个Daemon进程，该进程负责进行监控、管控、调度等功能，其定位可以和Hadoop中的NodeManager类比。多个Daemon进程中会有一个Leader角色，通过抢占的方式来获取，负责一些中心化的控制功能
3. Dumper负责从Task拉取经过处理后的binlog数据，将数据持久化到逻辑Binlog文件，并对外提供兼容Mysql Dump协议的Replication服务。每个Node上都会运行一个Dumper进程，其中有一个Dumper会被选定为Master角色，其余Dumper的角色为Slave，Slave会实时复制Master的全局逻辑Binlog文件，当发生故障时，Daemon会负责完成Master的故障转移
4. Task是CDC的内核，负责事务排序、数据整形、事务合并、DDL处理、元数据生命周期管理等功能，整个CDC集群只会有一个Task进程，调度程序会选择负载最低的Node运行Task，并尽量保证Dumper Master和Task在不同的Node

工程结构

polardbx-cdc 工程代码托管在GitHub上( 仓库地址)，遵循Apache License 2.0协议。polardbx-cdc 是一个多模块的 Java 项目，模块之间通过接口暴露服务，模块关系记录在 pom.xml中，通过 mvn dependency:tree 命令可以查看全部依赖。

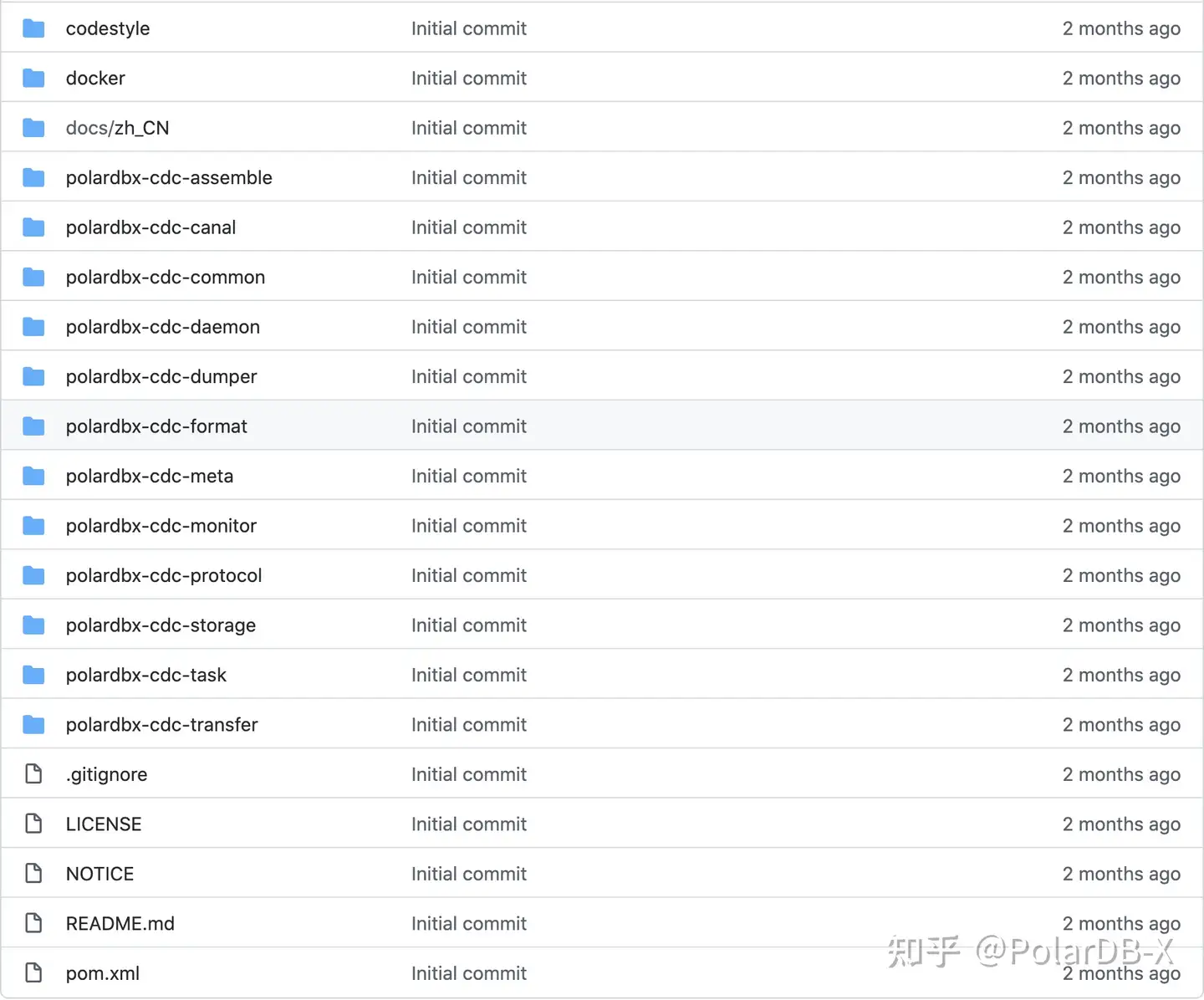

如上图所示，整个项目共包含15个目录模块(除此之外，CDC在 polardbx-cdc 项目中还有部分功能模块，具体可参见[附3])，下面对每个模块展开介绍

[模块]codestye

提供了一份内置的代码风格配置文件，主要面向IDEA，如果有兴趣贡献源码，可基于该style文件进行设置

[模块]docker

提供了一系列docker相关的配置文件，通过运行该目录下的build.sh，可以在本地快速构建出一份dokcer镜像

[模块]polardbx-cdc-assemble

程序构建模块，提供了构建/打包等相关的配置，在 polardbx-cdc 工程的根目录下执行mvn clean package -Dmaven.test.skip=true，会在assemble的target目录下生成polardbx-binlog.tar.gz程序包

[模块]polardbx-cdc-canal

binlog数据解析模块，引用了开源Canal的源码，并做了很多定制化改造，核心代码介绍如下：

[模块]polardbx-cdc-common

公共类库模块，提供了基础工具、领域模型、数据访问、公共配置等，核心代码介绍如下：

[模块]polardbx-cdc-daemon

守护进程模块，提供了HA调度、TSO心跳、监控信息收集、OpenAPI访问等功能，核心代码介绍如下：

[模块]polardbx-cdc-dumper

全局Binlog文件dump模块，接收Task模块输入的binlog数据并落盘，并对外提供兼容MySQL dump协议的数据订阅服务，核心代码介绍如下：

[模块]polardbx-cdc-format

数据整形模块，对物理binlog进行格式转换(增加列，删减列，物理库表转化为逻辑库表名称等)，保证转换后的数据格式和逻辑库表Schema始终保持一致的状态

[模块]polardbx-cdc-meta

元数据管理模块，以时间线为基准，对PolarDB-X的所有逻辑库表和物理库表进行历史版本维护，可以构建出给定任一时间点的Schema快照，是DDL处理和Binlog整形的基础支撑。此外，该模块还维护了CDC系统库表的Sql脚本定义(src/main/resources/db/migration)，CDC使用Flyway进行表结构的管理

[模块]polardbx-cdc-monitor

监控模块，一个内置的监控实现，用来管理和维护监控事件。在运行态，监控信息会通过该模块发送到daemon进程

[模块]polardbx-cdc-protocol

数据传输协议定义模块，cdc使用gRpc和protobuf来进行数据的传输，此模块定义了数据协议接口和数据交换格式，核心代码介绍如下：

[模块]polardbx-cdc-storage

数据存储模块，基于rocksdb进行了封装扩展，当内存资源不足时(如大事务、big column等场景)，用来将内存数据转存到磁盘

[模块]polardbx-cdc-task

核心任务模块，可以认为是CDC的kernel，最核心的业务逻辑诸如事务的排序、整形、合并、DDL的处理、元数据的生命周期维护等操作，均在此模块完成。核心代码介绍如下：

[模块]polardbx-cdc-transfer

一个内置的转账程序，通过运行该转账程序，可以对CDC全局Binlog的正确性进行基本的验证，使用方法后文会有详述

库表说明

CDC的系统元数据表保存在GMS元数据库，下面对元数据表进行介绍

• binlog_system_config

系统参数信息表，保存系统级的参数配置

• binlog_task_config

系统运行时拓扑配置表，保存dumper和task的配置信息，如指定在哪个节点执行、Rpc端口值、运行内存等

• binlog_node_info

节点信息表，保存了每个节点的资源配置和运行时状态等信息，每个Node对应于表中的一条记录

• binlog_dumper_info

dumper运行状态信息表，每个Dumper进程对应表中一条记录

• binlog_task_info

task运行状态信息表，每个Task进程对应表中一条记录

• binlog_logic_meta_history

逻辑库表元数据信息历史记录表，用于记录每条逻辑DDL SQL及其对应的库表拓扑信息

• binlog_phy_ddl_history

物理库表元数据信息里是记录表，用于记录每条物理DDL SQL

• binlog_oss_record

binlog文件信息表，每个逻辑Binlog文件对应于表中的一条记录

• binlog_polarx_command

命令信息表，CDC和CN之间部分交互通过该表来完成，如触发全量元数据的初始化等

• binlog_schedule_history

调度历史记录表，集群每发生一次重新调度(如:节点宕机触发Rebalance)，会在该表中记录一条历史信息

• binlog_storage_history

DN节点历史记录表，PolarDB-X进行水平扩容或者缩容时，DN数量会发生变更，每次变更都会通过“打标”的方式通知给CDC，CDC会通过该表按照时间线记录所有的变更历史。Dumper进程每次启动时会查询逻辑Binlog文件中记录的最大tso，发送给Task进程，Task会通过该tso从binlog_storage_history表中查询到当前应该连接的DN列表

• binlog_env_config_history

参数变更历史表，CDC中有部分参数需要和时间线绑定，该表用来记录这些参数的变更历史，和binlog_storage_history类似，系统会以tso为基准，使用对应时间段的参数配置

• binlog_schema_history

Flyway执行历史记录表

开发指引

下面来介绍一下，如何基于源码搭建开发环境，方便进行二次开发或代码调试

1. JDK最低要求 1.8
2. 准备一个PolarDB-X实例(启动CN+DN即可，不要启动CDC组件)，可通过pxd方式部署，或通过源码编译安装
3. 准备polardbx-sql源码，并执行命令mvn install -D maven.test.skip=true -D env=release ，主要是为了得到polardbx-parser包，cdc引用了该模块
4. 准备polardbx-cdc源码，并调整dev.properties中的配置，根据实际情况调整，可能需要调整的配置有

polardbx.instance.id
mem_size
metaDb_url
metaDb_username
metaDbPasswd
polarx_url
polarx_username
polarx_password
dnPasswordKey

1. polardbx-cdc根目录下执行 mvn compile -D maven.test.skip=true -D env=dev，编译CDC源码
2. 启动Daemon进程，直接运行com.aliyun.polardbx.binlog.daemon.DaemonBootStrap即可
3. 启动Task进程，运行com.aliyun.polardbx.binlog.TaskBootStrap，并指定入参"taskName=Final"
4. 启动Dumper进程，运行com.aliyun.polardbx.binlog.dumper.DumperBootStrap，并指定入参"taskName=Dumper-1"
5. PolarDB-X Server，执行一些Sql，观察{HOME}/binlog目录下是否会产生Binlog数据

create database transfer_test;
CREATE TABLE `transfer_test`.`accounts` (
    `id` int(11) NOT NULL,
    `balance` int(11) NOT NULL,
  `gmt_created` datetime not null,
    PRIMARY KEY (`id`)
) ENGINE = InnoDB DEFAULT CHARSET = utf8  dbpartition by hash(`id`) tbpartition by hash(`id`) tbpartitions 2;
INSERT INTO `transfer_test`.`accounts` (`id`,`balance`,`gmt_created`) VALUES (1,100,now());
INSERT INTO `transfer_test`.`accounts` (`id`,`balance`,`gmt_created`) VALUES (2,100,now());
INSERT INTO `transfer_test`.`accounts` (`id`,`balance`,`gmt_created`) VALUES (3,100,now());
INSERT INTO `transfer_test`.`accounts` (`id`,`balance`,`gmt_created`) VALUES (4,100,now());
INSERT INTO `transfer_test`.`accounts` (`id`,`balance`,`gmt_created`) VALUES (5,100,now());
INSERT INTO `transfer_test`.`accounts` (`id`,`balance`,`gmt_created`) VALUES (6,100,now());
INSERT INTO `transfer_test`.`accounts` (`id`,`balance`,`gmt_created`) VALUES (7,100,now());
INSERT INTO `transfer_test`.`accounts` (`id`,`balance`,`gmt_created`) VALUES (8,100,now());
INSERT INTO `transfer_test`.`accounts` (`id`,`balance`,`gmt_created`) VALUES (9,100,now());
INSERT INTO `transfer_test`.`accounts` (`id`,`balance`,`gmt_created`) VALUES (10,100,now());

1. Docker 安装一个MySQL，建议安装8.0版本，提供一个安装示例如下：

docker run -itd --name mysql_3309 -p 3309:3306 -e MYSQL_ROOT_PASSWORD=root mysql
登录dokcer实例：docker exec -it mysql_3309  bash
编辑/etc/mysql/my.cnf，
  a. 增加如下配置来关闭Gtid (polardbx-cdc全局Binlog暂不支持Gtid)
   gtid_mode=OFF
   enforce_gtid_consistency=OFF
  b. 更改server id，避免与主库重复
   server_id = 2
重启docker实例：docker restart mysql_3309

1. MySQL客户端登录新安装的MySQL，并执行如下命令，观察accounts表等信息是否已经同步到MySQL

stop slave;
reset slave;
CHANGE MASTER TO
    MASTER_HOST='xxx',
    MASTER_USER='xxx',
    MASTER_PASSWORD='xxx',
    MASTER_PORT=xxx,
    MASTER_LOG_FILE='binlog.000001',
    MASTER_LOG_POS=4,
    MASTER_CONNECT_RETRY=100;
start slave;

1. 还可以运行tranfer工程下的转账程序，进行转账场景下的测试，启动入口类：com.aliyun.polardbx.binlog.

transfer.Main，开启TSO和不开启TSO会看到不一样的现象，前者会保证强一致(即任意时刻从下游MySQL都能查询到一致的余额)，后者只保证最终一致。停止测试程序之后，可以用下面的SQL，验证两边的数据是否完全一致 SELECT BIT_XOR(CAST(CRC32(CONCAT_WS(',', id, balance, CONCAT(ISNULL(id), ISNULL(balance))))AS UNSIGNED)) AS checksum FROM accounts;

核心代码

下面给出CDC Stream链路中的一些核心类，这些构成了CDC运行时的骨架，提纲挈领方便快速上手

• 负责对物理binlog进行处理的核心组件

com.aliyun.polardbx.binlog.extractor.BinlogExtractor com.aliyun.polardbx.binlog.extractor.filter.RtRecordFilter com.aliyun.polardbx.binlog.extractor.filter.TransactionBufferEventFilter com.aliyun.polardbx.binlog.extractor.filter.RebuildEventLogFilter com.aliyun.polardbx.binlog.extractor.filter.MinTSOFilter com.aliyun.polardbx.binlog.extractor.DefaultOutputMergeSourceHandler

• 负责对物理Binlog进行局部排序的核心组件

com.aliyun.polardbx.binlog.extractor.sort.Sorter

• 负责进行全局排序&归并的核心组件

com.aliyun.polardbx.binlog.merge.LogEventMerger

• 负责进行事务合并的核心组件

com.aliyun.polardbx.binlog.collect.handle.TxnShuffleStageHandler com.aliyun.polardbx.binlog.collect.handle.TxnSinkStageHandler

• 负责进行数据传输的核心组件

com.aliyun.polardbx.binlog.transmit.LogEventTransmitter

• 负责进行数据存储的核心组件

com.aliyun.polardbx.binlog.storage.LogEventStorage

• 负责对逻辑binlog文件进行数据写入的核心组件

com.aliyun.polardbx.binlog.dumper.dump.logfile.LogFileGenerator

• 负责进行Dumper主备复制的核心组件

com.aliyun.polardbx.binlog.dumper.dump.logfile.LogFileCopier

• 负责进行对整体运行时进行全局调度的核心组件

com.aliyun.polardbx.binlog.daemon.schedule.TopologyWatcher

总结

本文主要介绍了polardbx-cdc的代码工程结构，列出了元数据表清单，展示了本地开发调试环境的搭建流程，并在最后给出了最为核心的一些功能组件。希望读者能够基于本文的介绍，并结合附录中给出的一些资料，通过实际动手，快速完成对polardbx-cdc的代码入门。后续我们会推出一系列文章，聚焦于每个点，对源码进行更为精细的解读。
