作为GreenPlum高可用的核心功能，FTS（Fault Tolerance Server）进程负责故障检测。该进程是master上的一个子进程，可以快速检测到primary或者mirror是否宕机，并及时让primary/mirror进行故障切换。如果fts挂掉了，master还会再重新fork出一个。本文说说FTS的工作机制。

1、gp_segment_configuration

说起FTS，就不得不提下系统表gp_segment_configuration。该系统表存有集群segment的相关信息。

FTS probe进程，即master端探测进程探测集群状态时，向primary发送探测消息，消息内容格式为："%s dbid=%d contid=%d"，分别为：message_type、dbid、content。其中message_type为：

/* Queries for FTS messages */
#define	FTS_MSG_PROBE "PROBE"
#define FTS_MSG_SYNCREP_OFF "SYNCREP_OFF"
#define FTS_MSG_PROMOTE "PROMOTE"

2、FTS_PROBE_SUCCESS

FtsWalRepMessageSegments->FtsWalRepInitProbeContext在一个探测周期前初始化Probe内存上下文时将ftsInfo->state设置为FTS_PROBE_SEGMENT；当探测周期中ftsReceive接收到primary发来的探测信息后，表示探测成功，然后将状态改为FTS_PROBE_SUCCESS。然后processRetry根据反馈的信息决定是否进行重试。

3、primary接收到PROBE消息后的动作

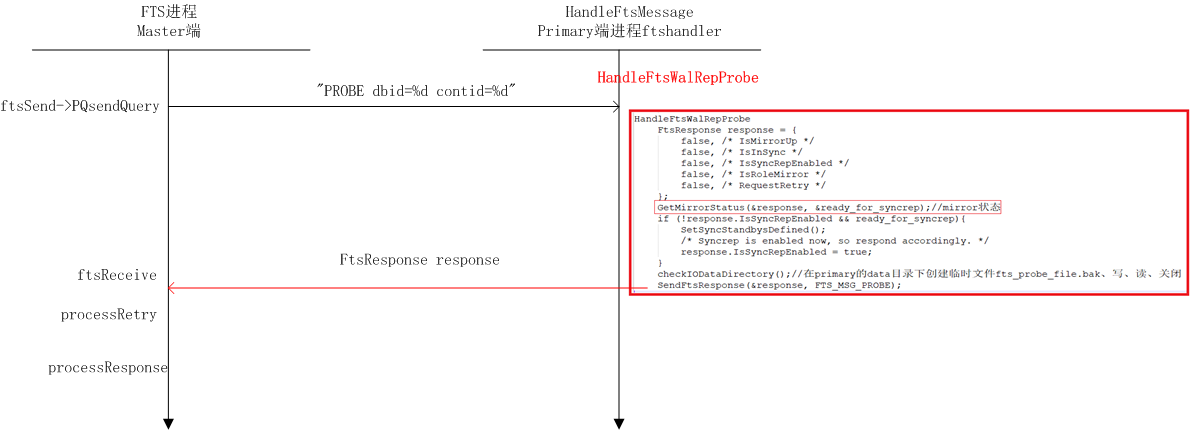

FTS进程向primary的ftshandler进程发送PROBE探测消息，fts进程接收到消息后，由HandleFtsMessage进行处理：

1）进行校验，确保接收到正确的探测消息和本segment匹配以确定探测的primary就是它

2）通过HandleFtsWalRepProbe函数处理PROBE消息

3）HandleFtsWalRepProbe函数得到primary和mirror状态后，通过SendFtsResponse将状态FtsResponse发送给master端的fts进程

3.1 FtsResponse响应消息

typedef struct FtsResponse
{
	bool IsMirrorUp;//mirror是否在线
	bool IsInSync;//primary和mirror状态是否是流复制（sync）状态
	bool IsSyncRepEnabled;//是否开启同步复制
	bool IsRoleMirror;//角色是否是mirror
	bool RequestRetry;//是否需要重试
} FtsResponse;

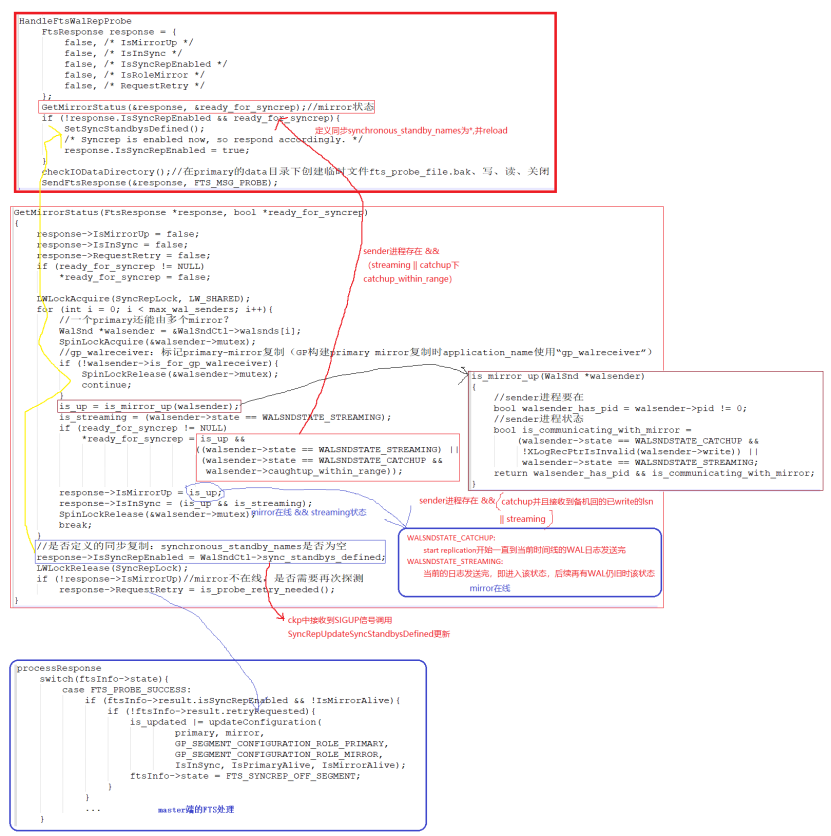

1）GetMirrorStatus获取mirror状态，即获取response的IsMirrorUp、IsInSync和RequestRetry的状态：

    IsMirrorUp：sender进程在线，并且处于streaming状态或者catchup状态（接收到mirror回复已write的lsn位置）

    IsInSync：IsMirrorUp并且处于streaming状态

    RequestRetry：3.3节

    IsSyncRepEnabled：是否定义了同步复制

2）IsMirrorUp并且sender处于streaming状态或caughtup_within_range状态，则HandleFtsWalRepProbe函数定义synchronous_standby_names为*即开启同步

3.3 FTSReplicationStatus

gp_replication.c在共享内存维护一个全局变量FTSRepStatusCtl来记录mirror是否一直处于crash重启状态，用于判断mirror状态为down时是否需要重试：

/*
 * Each GPDB primary-mirror pair has a FTSReplicationStatus in shared memory.
 *
 * Mainly used to track replication process for FTS purpose.
 *
 * This struct is protected by its 'mutex' spinlock field. The walsender
 * and FTS probe process will access this struct.
 */
typedef struct FTSReplicationStatus
{
	NameData    name;			/* The slot's identifier, ie. the replicaton application name */
	slock_t		mutex;			/* lock, on same cacheline as effective_xmin */
	bool		in_use;			/* is this slot defined */

	/*
	 * For GPDB FTS purpose, if the the primary, mirror replication keeps crash
	 * continuously and attempt to create replication connection too many times,
	 * FTS should mark the mirror down.
	 * If the connection established, clear the attempt count to 0.
	 * See more details in FTSGetReplicationDisconnectTime.
	 */
	uint32      con_attempt_count;

	/*
	 * Records time, either during initialization or due to disconnection.
	 * This helps to detect time passed since mirror didn't connect.
	 */
	pg_time_t   replica_disconnected_at;
} FTSReplicationStatus;

typedef struct FTSReplicationStatusCtlData
{
	/*
	 * This array should be declared [FLEXIBLE_ARRAY_MEMBER], but for some
	 * reason you can't do that in an otherwise-empty struct.
	 */
	FTSReplicationStatus   replications[1];
} FTSReplicationStatusCtlData;
extern FTSReplicationStatusCtlData *FTSRepStatusCtl;

con_attempt_count和replica_disconnected_at的意义：

1）sender进程退出时标记con_attempt_count+1，replica_disconnected_at当前时间

WalSndKill：sender进程退出时标记
	if (MyWalSnd->is_for_gp_walreceiver)
		FTSReplicationStatusMarkDisconnectForReplication(application_name);
		|--	replication_status = RetrieveFTSReplicationStatus(app_name, true);
		|--	FTSReplicationStatusMarkDisconnect(replication_status);
			|--	replication_status->con_attempt_count += 1;
			|--	replication_status->replica_disconnected_at = (pg_time_t) time(NULL);

2）FTSReplicationStatusUpdateForWalState更新状态时

1）Sender进程退出时con_attempt_count+1,replica_disconnected_at为退出时时间；

2）再次构建复制连接后，mirror起来了，将replica_disconnected_at置为0，但此时还未到达streaming状态，此时sender进程又挂掉了：con_attempt_count再+1

3）多次没有到达streaming状态就又挂掉了，持续处于重启状态，那么con_attempt_count值就会大于1，也就是说conn_attempt_count表示在达到streaming状态前，建立复制连接的次数；replica_disconnected_at表示最近一次断开连接时的时间，到streaming状态后就置为0了。

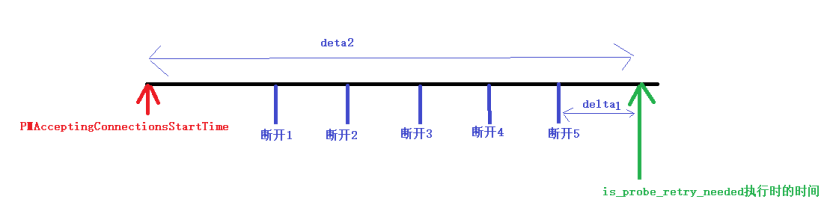

正常情况deta不可能为负数，因为is_probe_retry_needed函数执行时的时间是实时获取，此时断开时间：要么已断开得到时间，要么还没断开。为负数只能是deta1或者deta2太久远了，导致数据类型溢出，那么此时可能是超过gp_fts_mark_mirror_down_grace_period值的。

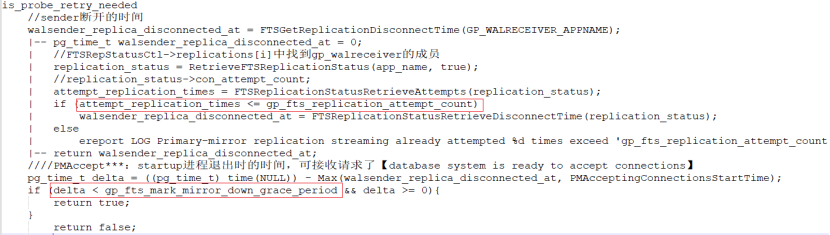

Primary端is_probe_retry_needed判断：

1）到达streaming状态前重启次数<=gp_fts_replication_attempt_count时，此时距上次断开的时间deta1 <= gp_fts_mark_mirror_down_grace_period则需要重试；否则不重试，反馈master后标记mirror down。

2）到达streaming状态前重启次数>gp_fts_replication_attempt_count时（重启次数太多了，需要看此时距离最开始的时间），此时距离接收连接时过了deta2时间 <= gp_fts_mark_mirror_down_grace_period则需要重试；否则不重试，反馈master后标记mirror down

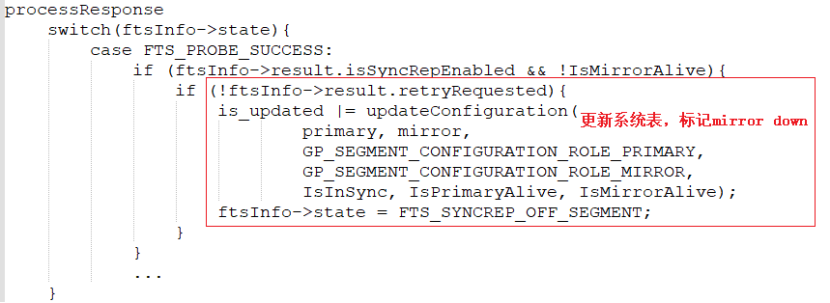

3）Master端fts进程接收探测反馈后：若不在重试，则更新gp_segment_configuration系统表，标记mirror down

3.4 repl_catchup_within_range

默认1。对于Greenplum数据库主镜像，控制活跃从节点的更新。 如果walsender尚未处理的WAL段文件数超过此值，Greenplum数据库将更新活跃从节点。如果段文件的数量不超过该值，则Greenplum数据库会阻止更新，以允许walsender处理文件。 如果已处理所有WAL段，则更新活动主站

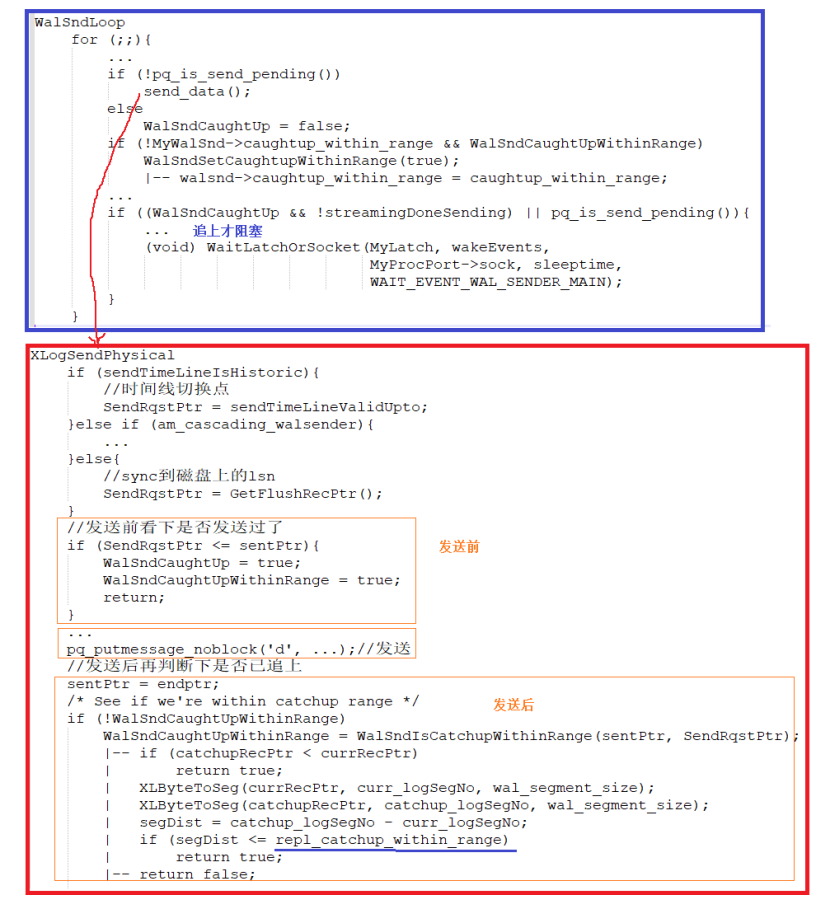

1）XLogSendPhysical发送WAL日志发送后WalSndIsCatchupWithinRange判断是否追上：若当前已sync到磁盘的WAL所在文件号 - 当前已发送的WAL所在段文件号 > repl_catchup_within_range，则WalSndCaughtUpWithinRange为false，否则为true。

2）发送完，若WalSndCaughtUpWithinRange为true（认为在这个范围上追上），WalSndSetCaughtupWithinRange将walsnd->caughtup_within_range设置为true

3）如何做到段文件的数量不超过该值（范围内追上），则Greenplum数据库会阻止更新？返回第3.2节开头的图示：ready_for_syncrep为true，定义为同步复制，那么就需要mirror同步到mirror返回primary后才可更新。也就是说，repl_catchup_within_range变量和primary和mirror的同步复制有关
