漫谈OpenTSDB原理系列

快速理解OpenTSDB的Schema设计

在时序数据库中，Time Series是一个基础概念。我们先来看看Wiki中关于Time Series的定义：

Time Series是一组按照时间发生先后顺序进行排列的数据点序列。通常一组时间序列的时间间隔为一恒定值（如1秒，5分钟，1小时等）。

我们可以这样命名一个Time Series:

     webserver01.sys.cpu.0.user

这样从名称中可以很容易获知该Time Series关联了如下信息：

     Web Server: webserver01

     CPU Core:  0

如果我们的查询可以同时指定web server以及cpu core的话，这种设计则非常适合。

但对于一个拥有64 Cores的Web Server，如果查询所有CPU Cores的聚合结果的话，可以通过如下的通配符来匹配所有相关的Time Series:

     查询1: webserver01.sys.cpu.*.user

这样，可以获取到64个Time Series，然后聚合结果即可。

但如果有1000个Web Servers呢？我们需要基于如下的通配符来匹配所有的相关Time Series：

     查询2: *.sys.cpu.*.user

关于如上两种查询，一种可选的加速方案为：在这64个Time Series之外，记录一个名为"webserver01.sys.cpu.user.all"的Time Series，这样可以加速查询1中所有CPU Cores的聚合统计计算。 而关于查询2，可以记录一个名为"webservers.sys.cpu.user.all"的Time Series来进行加速。

在OpenTSDB的Schema定义中，引入了Tag的概念。每一个Time Series包含一个Metric名称，但可能包含包含1组或多组Tags信息(每一个Tag包含一个TagKey与TagValue)，以前面的"webserver01.sys.cpu.0.user"为例，在OpenTSDB表示为：

  sys.cpu.user host=webserver01, cpu=0

将其拆解后的构成信息：

  sys.cpu.user : <Metric Name>

  host : <TagKey>

  webserver01 : <TagValue>

  cpu : <TagKey>

  0 : <TagValue>

OpenTSDB中的一个Time Series，由Metric Name与X个Tags(X>=1)唯一决定。

例如：

sys.cpu.user host=webserver01

sys.cpu.user host=webserver01, cpu=0

sys.cpu.user host=webserver02, cpu=1

代表了三个不同的Time Series。

如果查询时指定Web Server，指定CPU Core的聚合结果，可以简单表达为：

sum: sys.cpu.user {host=webserver01, cpu=42}

注：实际查询时需要指定时间信息，这里为了简单起见，省略了时间信息，下同。

如果查询Web Server上所有的CPU Cores的聚合结果，可以这么表达：

sum: sys.cpu.user {host=webserver01}

这样就可以汇聚了webserver01上所有CPU Cores所关联的Time Series的结果。

再进一步，如果查询所有的Web Servers所有CPU Cores的聚合结果，可以这么表达：

sum: sys.cpu.user

与同一metric name相关的所有的Time Series信息，都是相邻存储的，因此，我们可以轻易实现与此metric相关的快速聚合查询或结果钻取。

既然了解了OpenTSDB的schema由Metric与Tags构成，我们接下来看看需要注意的一个问题：

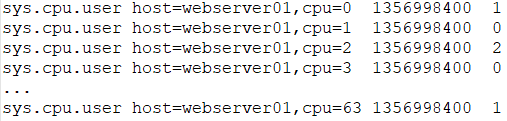

继续上面的例子，假设我们记录了一个Web Server的64个CPU Cores相关的Time Series：

而且我们使用了如下命名的Time Series来记录关于这个Web Server上的所有CPU Cores的聚合结果：

sys.cpu.user host=webserver01        1356998400  50

也就是说，表中一共存储了65条记录。

关于如下查询：sum:sys.cpu.user {host=webserver01}

我们期望的聚合结果应该为50，但实际的查询结果却会变为100，这是因为这次查询共聚合了下面的65条记录的结果：
再举一个典型的例子来阐述说明一下这里的查询行为：

如果查询条件为"sum:sys.cpu.user {host=webserver01}"， 如下这些Time Series都将会被包含其中：

因为这些与"sys.cpu.use"的Time Series中都包含了Tag {host=webserver01}（尽管有一些Time Series中包含了更多的Tags）。

因此，使用OpenTSDB时需要注意关于Tags定义方面的问题。

OpenTSDB原理系列-元数据模型

Wiki中关于"时间序列（Time Series）"的定义：

时间序列（Time Series）是一组按照时间发生先后顺序进行排列的数据点序列，通常一组时间序列的时间间隔为一恒定值（如1秒，5分钟，1小时等）。

时间序列数据可被简称为时序数据。实时监控系统所收集的监控指标数据，通常就是时序数据 。时序数据具有如下特点：

• 每一个时间序列通常为某一固定类型的数值

• 数据按一定的时间间隔持续产生，每条数据拥有自己的时间戳信息

• 通常只会不断的写入新的数据，几乎不会有更新、删除的场景

• 在读取上，也往往倾向于读取最近写入的数据。

正是因为这些特点，通常使用专门的时序数据库来存储，因为这类数据库更能理解时序数据((TSDB))的特点，而且在读写上做一些针对性的优化。相信在在即将大范围普及的物联网(IoT)应用场景中，时序数据库(TSDB)会得到更加广泛的应用。

OpenTSDB是其中一种时序数据库实现，因为基于HBase生态构建而获得了广泛的关注。目前，华为云的CloudTable服务已经推出了OpenTSDB特性。

如下是源自OpenTSDB官方资料中的时序数据样例：

sys.cpu.user host=webserver01 1356998400 50

sys.cpu.user host=webserver01,cpu=0 1356998400 1

sys.cpu.user host=webserver01,cpu=1 1356998400 0

sys.cpu.user host=webserver01,cpu=2 1356998400 2

sys.cpu.user host=webserver01,cpu=3 1356998400 0

............

sys.cpu.user host=webserver01,cpu=63 1356998400 1

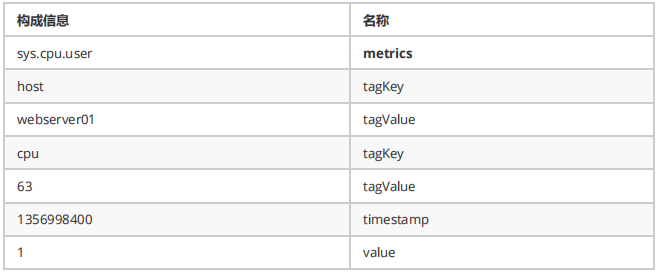

对于上面的任意一行数据，在OpenTSDB中称之为一个时间序列中的一个Data Point。以最后一行为例我们说明一下OpenTSDB中关于Data Point的每一部分组成定义如下：

可以看出来，每一个Data Point，都关联一个metrics名称，但可能关联多组<tagKey,tagValue>信息。而关于时间序列，事实上就是具有相同的metrics名称以及相同的<tagKey,tagValue>组信息的Data Points的集合。在存储这些Data Points的时候，大家也很容易可以想到，可以将这些metrics名称以及<tagKey,tagValue>信息进行特殊编码来优化存储，否则会带来极大的数据冗余。OpenTSDB中为每一个metrics名称，tagKey以及tagValue都定义了一个唯一的数字类型的标识码(UID)。

UID的全称为"Unique Identifier"。这些UID信息被保存在OpenTSDB的元数据表中，默认表名为"tsdb-uid"。

OpenTSDB分配UID时遵循如下规则：

• metrics、tagKey和tagValue的UID分别独立分配

• 每个metrics名称（tagKey/tagValue）的UID值都是唯一。不存在不同的metrics（tagKey/tagValue）使用相同的UID，也不存在同一个metrics（tagKey/tagValue）使用多个不同的UID

• UID值的范围是0x000000到0xFFFFFF，即metrics（或tagKey、tagValue）最多只能存在16777216个不同的值。

为了从UID索引到metrics（或tagKey、tagValue），同时也要从metrics（或tagKey、tagValue）索引到UID，OpenTSDB同时保存了这两种映射关系数据。

在元数据表中，把这两种数据分别保存到两个名为"id"与"name"的Column Family中，Column Family描述信息如下所示：

{NAME => 'id', BLOOMFILTER => 'ROW', COMPRESSION => 'SNAPPY'}
{NAME =>'name',BLOOMFILTER => 'ROW', COMPRESSION => 'SNAPPY', MIN_VERSIONS => '0', BLOCKCACHE => 'true', BLOCKSIZE => '65536', REPLICATION_SCOPE => '0'}

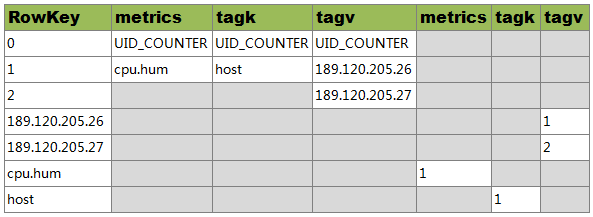

关于metrics名为"cpu.hum"，tagKey值为"host"，tagValue值分别为"189.120.205.26"、"189.120.205.27"的UID信息定义如下：

说明：

1. RowKey为"0"的行中，分别保存了metrics、tagKey和tagValue的当前UID的最大值。当为新的metrics、tagKey和tagValue分配了新的UID后，会更新对应的最大值

2. RowKey为"1"的行中，RowKey为UID，Qualifier为"id:metrics"的值"metrics"，Qualifier为"id:tagk"的值为tagKey，Qualifier为id:tagv的值为tagValue

3. RowKey为"2"的行中，RowKey为UID，Qualifier为"id:tagv"的值为tagValue，暂不存在UID为"2"的metrics和tagKey

4. RowKey为"189.120.205.26"的行中，Qualifer为"name:tagv"的值为UID。表示当"189.120.205.26"为tagValue时，其UID为1

5. RowKey为"189.120.205.27"的行中，Qualifer为"name:tagv"的值为UID。表示当"189.120.205.26"为tagValue时，其UID为2

6. RowKey为"cpu.hum"的行中，Qualifer为"name:metrics"的值为UID。表示当cpu.hum为metrics时，其UID为1

7. RowKey为"host"的行中，Qualifer为"name:tagk"的值为UID。表示当host为tagValue时，其UID为1

由于HBase的存储数据类型是Bytes，所以UID在存储时会被转换为3个字节长度的Bytes数组进行存储。

对每一个Data Point，metrics、timestamp、tagKey和tagValue都是必要的构成元素。除timestamp外，metrics、tagKey和tagValue的UID就可组成一个TSUID，每一个TSUID关联一个时间序列，如下所示：

<metrics_UID><tagKey1_UID><tagValue1_UID>[...<tagKeyN_UID><tagValueN_UID>]

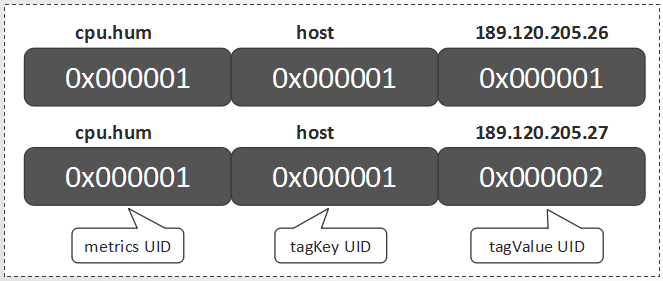

在上一章节的例子中，就涉及两个TSUID，分别是：

OpenTSDB原理系列-TSDB数据表设计

上一篇文章《OpenTSDB原理系列-元数据模型》讲到了OpenTSDB的基础概念以及元数据模型，这篇文章继续介绍OpenTSDB的HBase数据表设计。OpenTSDB共涉及两种类型的数据：Metrics数据以及Annotation(注释)数据，在将这些数据存到HBase表中时，针对RowKey, Qualifier以及Value信息都做了特殊设计，从而使得存储更加高效。

metrics数据的HBase RowKey中包含主要组成部分为：盐值（Salt）、metrics名称、时间戳、tagKey、tagValue等部分。上篇文章已经讲到，为了统一各个值的长度以及节省空间，对metrics名称、tagKey和tagValue分配了UID信息。所以，在HBase RowKey中实际写入的metrics UID、tagKey UID和tagValue UID。

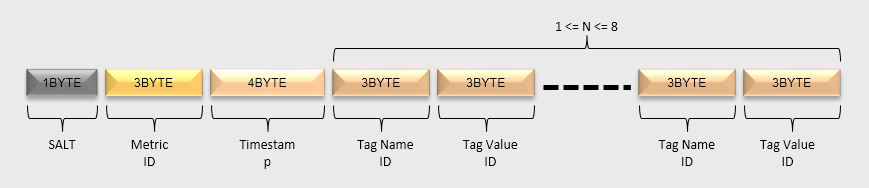

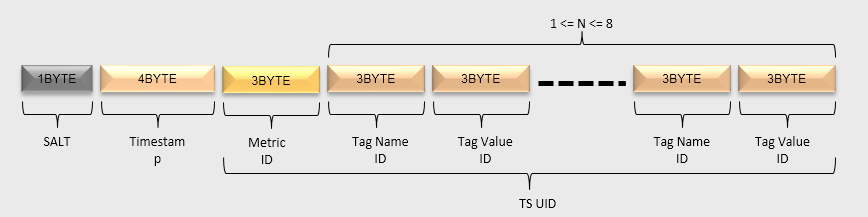

HBase RowKey的数据模型如下图所示：

• SALT：建议开启SALT功能，可以有效提高性能。SALT数据的长度是变长的：如果SALT的值值少于256，那么只用一个字节表示即可；如果需要设置更大的SALT值，也会相应地占用更多的空间。

• Metric ID：metrics名经过编码后，每个Metric ID的长度为三个字节。

• Timestamp：这里整点小时级别的时间戳。

• tagKey UID & tagValue UID：tagKey和tagValue经过编码后，每个tagKey UID和tagValue UID的长度都为三个字节。tagKey UID和tagValue UID必须成对出现，最少必须存在1对，最多存在8对。

Qualifier用于保存一个或多个DataPoint中的时间戳、数据类型、数据长度等信息。

由于时间戳中的小时级别的信息已经保存在RowKey中了，所以Qualifier只需要保存一个小时中具体某秒或某毫秒的信息即可，这样可以减少数据占用的空间。

一个小时中的某一秒（少于3600）最多需要2个字节即可表示，而某一毫秒（少于3600000）最多需要4个字节才可以表示。为了节省空间，OpenTSDB没有使用统一的长度，而是对特定的类型采用特性的编码方法。Qualifer的数据模型主要分为如下三种情况：秒、毫秒、秒和毫秒混合。

秒类型

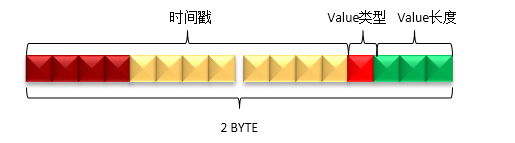

当OpenTSDB接收到一个新的DataPoint的时候，如果请求中的时间戳是秒，那么就会插入一个如下模型的数据。

判断请求中的时间戳为秒或毫秒的方法是基于时间戳数值的大小，如果时间戳的值的超过无符号整数的最大值（即4个字节的长度），那么该时间戳是毫秒，否则为秒。

• Value长度：Value的实际长度是Qualifier的最后3个bit的值加1，即(qualifier & 0x07) + 1。表示该时间戳对应的值的字节数。所以，值的字节数的范围是1到8个字节。

• Value类型：Value的类型由Qualifier的倒数第4个bit表示，即(qualifier & 0x08)。如果值为1，表示Value的类型为float；如果值为0，表示Value的类型为long。

• 时间戳：时间戳的值由Qualifier的第1到第12个bit表示，即(qualifier & 0xFFF0) >>>4。由于秒级的时间戳最大值不会大于3600，所以qualifer的第1个bit肯定不会是1。

毫秒类型

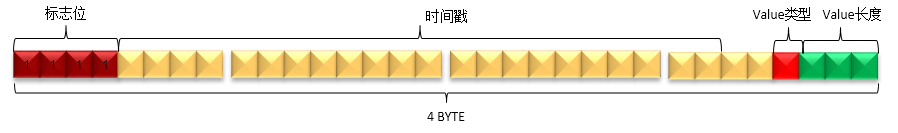

当OpenTSDB接收到一个新的DataPoint的时候，如果请求中的时间戳是毫秒，那么就会插入一个如下模型的数据。

• Value长度：与秒类型相同。

• Value类型：与秒类型相同。

• 时间戳： 时间戳的值由Qualifier的第5到第26个bit表示，即(qualifier & 0x0FFFFFC0) >>>6。

• 标志位：标志位由Qualifier的前4个bit表示。当该Qualifier表示毫秒级数据时，必须全为1，即(qualifier[0] & 0xF0) == 0xF0。

• 第27到28个bit未使用。

混合类型

当同一小时的数据发生合并后，就会形成混合类型的Qualifier。

合并的方法很简单，就是按照时间戳顺序进行排序后，从小到大依次拼接秒类型和毫秒类型的Qualifier即可。

• 秒类型和毫秒类型的数量没有限制，并且可以任意组合。

• 不存在相同时间戳的数据，包括秒和毫秒的表示方式。

• 遍历混合类型中的所有DataPoint的方法是：

• 从左到右，先判断前4个bit是否为0xF

• 如果是，则当前DataPoint是毫秒型的，读取4个字节形成一个毫秒型的DataPoint

• 如果否，则当前DataPoint是秒型的，读取2个字节形成一个秒型的DataPoint

• 以此迭代即可遍历所有的DataPoint

HBase Value部分用于保存一个或多个DataPoint的具体某个时间戳对应的值。

由于在Qualifier中已经保存了DataPoint Value的类型和DataPoint Value的长度，所以无论是秒级还是毫秒级的值，都可以用相同的表示方法，而混合类型就是多个DataPoint Value的拼接。

HBase Value按照长度可以分为如下几种类型：

单字节

当DataPoint Value为long型，且大于等于-128（Byte.MIN_VALUE），且少于或等于127（Byte.MAX_VALUE）的时候，使用1个字节存储。

两字节

当DataPoint Value为long型，且大于等于-32768（Short.MIN_VALUE），且少于或等于32767（Short.MAX_VALUE）的时候，使用2个字节存储。

四字节

当DataPoint Value为long型，且大于等于0x80000000（Integer.MIN_VALUE），且少于或等于0x7FFFFFFF（Integer.MAX_VALUE）的时候，使用4个字节存储。

八字节

当DataPoint Value为long型，且不是上面三种类型的时候，使用8个字节存储。

当DataPoint Value为float型的时候，使用8个字节表示。

多字节

按照时间戳的顺序，把多个Value拼接起来的数据模型如下：

• 每个格子表示一个DataPoint Value的值，这个DataPoint Value的长度可能是1或2或4或8个字节。

• DataPoint Value的顺序与Qualifier中时间戳的顺序一一对应。

• 混合标志：如果最后1个字节为0x01，表示存在秒级类型和毫秒级类型混合的情况。

Annotation用于描述某一个时间点发生的事件，Annotation的数据为字符串类型，这与数字类型的metrics数据并不同。

注意：

1. Annotation数据只支持秒级时间戳的数据。

2. Annotation数据不会合并。

RowKey的数据模型如下图：

• Salt/Timestamp/Metric UID/ tagKey UID tagValue UID的意义与metrics RowKey中的意义相同。

• 把[Metric UID/ tagKey UID tagValue UID]部分统称为TSUID。实际上，读写注释数据的时候，需要指定的是TSUID，而不是像metrics数据中那样分开指定的。

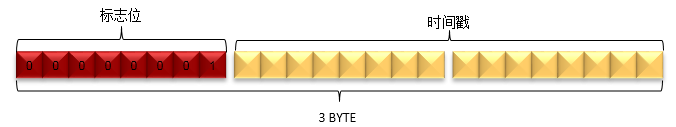

由于注释数据只支持秒级类型的数据，同时注释类型的数据不支持合并，所以Qualifier的设计相对metrics数据简单一些。Qualifier定义如下：

• 与metrics数据的Qualifier相比，注释数据的HBase Qualifer的长度是3个字节。

• 标志位：使用第1个字节表示，而且值必须为0x01。即(qualifier & 0xFF0000)>>>16 == 0x01。

• 时间戳：使用第2到第3个字节表示。即时间戳的值为(qualifier & 0x00FFFF)。

注释数据中的Value保存的是字符串类型的数据，整个HBase Value部分就是注释数据的值。

当OpenTSDB启动Append写入模式后，每个插入的新DataPoint，都会以HBase的append的方式写入。

注意：

1. 由于使用了HBase的append的接口，每次插入一个新数据，都需要对同一小时的数据都执行一次读取和插入的操作；另外多线程对同一小时的数据进行更新的时候，是不能并发的。这样就大大限制了数据写入的速度了，一般情况下不建议使用这种模式。

2. append的数据其实就是合并过的数据了，所以不会参与OpenTSDB的Compaction流程。

Append模式下的RowKey设计与普通写入模式是相同的，不单独介绍。

Append模式下，由于同1小时的数据中不存在多个Qualifier，所以只需要使用一个固定的Qualifier即可。

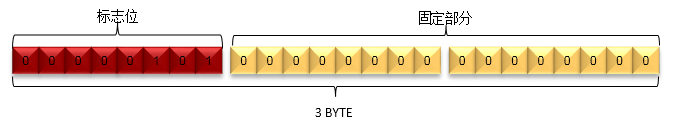

• Append模式的Qualifier使用3个字节表示

• 标志位： 由第1个字节表示，而且值必须为0x05。即(qualifier & 0xFF0000)>>>16 == 0x05

• 固定部分：由第2到第3个字节表示，这部分的值固定为0x0000，因此，Append模式的Qualifier固定为0x050000

Append模式下， Value部分既要保存时间戳，数值类型和数值长度，也要保存对应的数值。Value的数据结构如下：

• 上图每一个方块表示的Qualifier与Value的定义，与普通写入模式下的定义相同

• 遍历Value中的所有DataPoint的方法是：

• 从左到右，先判断前4个bit是否为0xF

• 如果是，则当前DataPoint是毫秒型的读取4个字节形成一个毫秒型的Qualifier，从Qualifier中获得Value的长度，然后再读取对应长度的字节数

• 如果否，则当前DataPoint是秒型的，读取2个字节形成一个秒型的Qualifier，从Qualifier中获得Value的长度，然后再读取对应长度的字节数；

• 依此迭代即可遍历所有的DataPoint。

OpenTSDB共涉及到两个HBase表，第一篇文章中讲到了元数据表的定义，这篇文章讲到了存放Data Points的数据表定义。在后面的文章中，将会陆续介绍OpenTSDB的线程模型以及读写流程。

OpenTSDB原理系列-线程模型

前面两篇文章介绍了 OpenTSDB的元数据模型以及数据表定义，这篇文章介绍OpenTSDB的线程模型，主要是处理HTTP请求的线程池以及负责HBase响应的线程池。

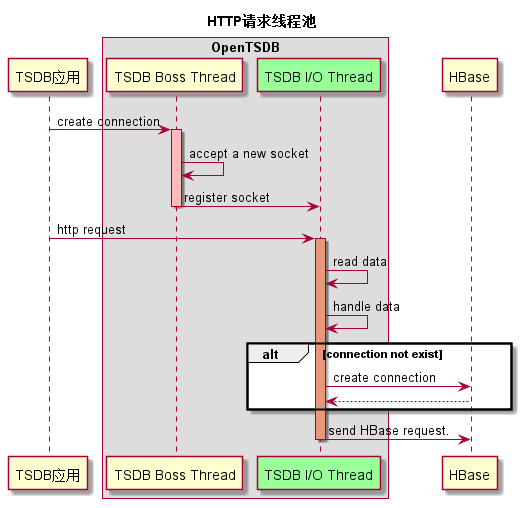

OpenTSDB启动时，会创建一个Netty服务端（默认端口为4242），以接收OpenTSDB服务端发送过来的HTTP请求。Netty的服务端实现包括了一个Boss线程和多个业务处理线程（默认线程数为CPU核数的两倍）。

1. OpenTSDB应用通过Socket连接到OpenTSDB的服务端，OpenTSDB的Boss线程会处理这个连接请求；

2. OpenTSDB Boss Thread通过监听端口，接受该连接请求，并生成一个新的socket连接。

3. OpenTSDB Boss Thread把新的socket注册到业务处理线程池中。每个socket绑定I/O线程池中的某个线程。

4. OpenTSDB I/O Thread通过轮询各个Socket，从Socket中取出HTTP请求的内容。说明：上述1~4步骤，都是在Netty的框架中完成。

5. OpenTSDB I/O Thread处理HTTP请求数据（不同的请求有不同的处理流程，另文进行说明）。

6. 如果OpenTSDB与HBase之间的连接不存在，就创建一个新连接。

7. OpenTSDB I/O Thread处理HTTP请求数据后，发送HBase请求到HBase服务。

由上面的流程可以知道，OpenTSDB的请求都是由OpenTSDB I/O Thread线程池进行处理的。

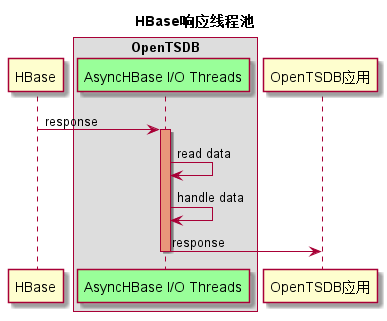

OpenTSDB发送请求到HBase后，需要处理HBase返回的相应消息，这是通过OpenTSDB中的一个Netty客户端实现的。

Netty的客户端实现包括了一个Boss线程和多个业务处理线程（默认线程数为CPU核数*2）。

1. 每个HBase与OpenTSDB之间的Socket连接，在OpenTSDB向HBase发起请求的时候就已经建立了。 也会把该Socket绑定到AsyncHBase I/O Threads线程池的一个线程中。

2. AsyncHBase I/O Thread读取Socket中的HBase响应消息。

  说明：上述1~2步骤是在Netty的框架中完成的。

3. AsyncHBase I/O Thread 处理HBase的响应消息。而后，发送HTTP响应消息到OpenTSDB应用端。

由上面的流程可以知道，OpenTSDB的HTTP响应都是由AsyncHBase I/O Thread线程池处理的。

在OpenTSDB中，对HTTP请求和HBase响应是异步处理的，这部分主要是借助了Netty的框架。异步处理使得线程资源的利用更加高效，一定程度上能够提升读写的并发度，带来吞吐量的提升。目前，HBase也已经支持了异步RPC框架。

OpenTSDB原理系列-读取流程

一个完整的OpenTSDB HTTP Query请求，分别由OpenTSDB I/O Thread和AsyncHBase I/O Thread完成。OpenTSDB I/O Thread线程负责处理HTTP Query请求，AsyncHBase I/O Thread负责处理HBase的响应并发送HTTP响应。

1.OpenTSDB I/O Thread收到HTTP Query请求后，会根据OpenTSDB是否使用了SALT进行不同的处理。

相关配置项：

参数1：tsd.storage.salt.width

默认值：0

说明：SALT的字节长度。当设置为0时，表示不使用SAL。

参数2：tsd.storage.salt.buckets

默认值：20

说明： SALT的数量。当“tsd.storage.salt.width”为非0时，才发挥作用。该配置项的值，不能超过SALT的字节长度所能表示的最大数字。例如SALT的字节长度为1时，该配置项的不能配置成大于256。这两个配置在OpenTSDB初始化就必须确定，运行过程中不能随意修改，否则会导致历史数据读取错误。

是否使用了SALT，只会对生成的HBase Scanner数量产生影响，每个HBase Scanner的处理流程都是相同的。

当使用了SALT，就会生成相应SALT数量的HBase Scanner。

需要注意的是，Scanner的StatKey和StopKey中，只包含了{SALT+Metric ID+Timestamp}。如果需要查询的Metric中包含大量不同的TagName或者TagValue的话，这个Scanner可能需要扫描大量的数据，影响OpenTSDB查询的性能。

2.为每个Scanner设置Filter，设置Filter可以更精确的过滤HBase的行，减少无效数据行的传输和处理，以提高查询的性能。

如果HTTP Query中设置了Tag的查询条件，Scanner中就会设置KeyRegexpFilter；如果同时设置了explicitTags 为true，Scanner中还会再设置FuzzyRowFilter。

参数3：tsd.query.enable_fuzzy_filter

默认值：true

说明：当查询请求中包含explicitTags字段的时候，是否在HBase的Scan请求中使用FuzzyRowFilter

注意：

• 虽然设置了Filter，但是在HBase服务端需要扫描的数据量并不会减少，只是减少了返回的数据量。

• Scan caching默认值为128，可以通过如下配置项进行配置：

参数4：tsd.storage.hbase.scanner.maxNumRows

默认值：128

说明：每次scan时从HBase一次返回的数据行数。

3.最后调用Scanner的scan方法，scan方法采用了异步调用。

这样，一个HTTP Query的请求调用已经被处理完了。

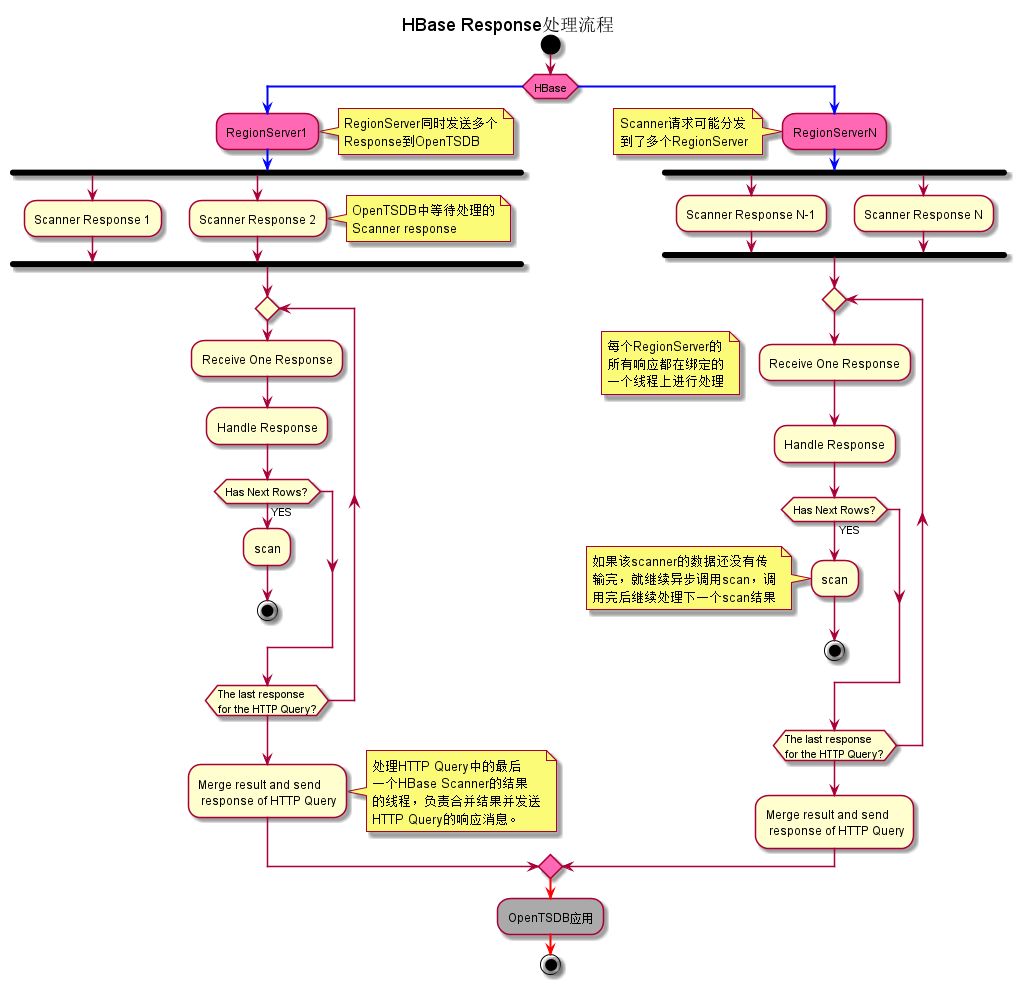

1. 一个HTTP Query所生成的多个Scanner，可能发送到了多个RegionServer上，所以OpenTSDB可能收到多个RegionServer发送过来的scanner结果。

2. 每个RegionServer的scanner结果，都由其绑定的一个线程进行处理。这个线程既负责从socket中接收Scanner结果，也要负责处理这些scanner结果。因此，它只能逐个处理这些Scanner结果。

3. 当处理完一个scanner结果后，如果这个scanner的所有结果还没有传输完，就继续异步调用scan方法，以获得后续的scanner结果。调用完后，就继续处理下一个scanner结果。

4. 当一个scanner的所有结果都已经处理完了，而且这个scanner不是所关联HTTP Query请求的最后一个被处理的Scanner，那么就把处理后的数据暂时缓存起来。然后继续处理下一个scanner结果；如果是最后一个scanner，就把这个HTTP Query请求的所有scanner结果进行合并，生成一个HTTP Query的Response，并发送回到OpenTSDB应用。

至此，在OpenTSDB的应用端，就已经完成了一次完整的HTTP Query查询。
