Flink CDC 系列 - 构建 MySQL 和 Postgres 上的 Streaming ETL

▼ 关注「Apache Flink」，获取更多技术干货 ▼

本教程的演示基于 Docker 环境，都将在 Flink SQL CLI 中进行，只涉及 SQL，无需一行 Java/Scala 代码，也无需安装 IDE。

假设我们正在经营电子商务业务，商品和订单的数据存储在 MySQL 中，订单对应的物流信息存储在 Postgres 中。

对于订单表，为了方便进行分析，我们希望让它关联上其对应的商品和物流信息，构成一张宽表，并且实时把它写到 ElasticSearch 中。

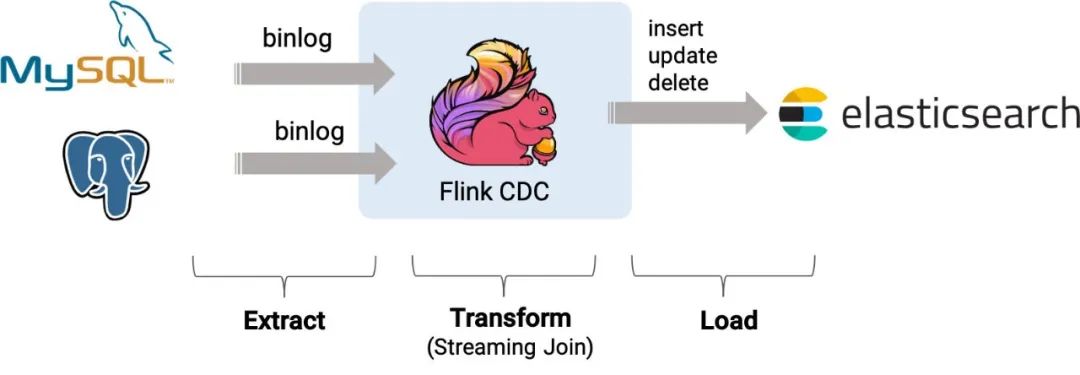

接下来的内容将介绍如何使用 Flink Mysql/Postgres CDC 来实现这个需求，系统的整体架构如下图所示：

1.1  准备教程所需要的组件

使用下面的内容创建一个 docker-compose.yml
文件：

version: '2.1'
services:
  postgres:
    image: debezium/example-postgres:1.1
    ports:
      - "5432:5432"
    environment:
      - POSTGRES_PASSWORD=1234
      - POSTGRES_DB=postgres
      - POSTGRES_USER=postgres
      - POSTGRES_PASSWORD=postgres
  mysql:
    image: debezium/example-mysql:1.1
    ports:
      - "3306:3306"
    environment:
      - MYSQL_ROOT_PASSWORD=123456
      - MYSQL_USER=mysqluser
      - MYSQL_PASSWORD=mysqlpw
  elasticsearch:
    image: elastic/elasticsearch:7.6.0
    environment:
      - cluster.name=docker-cluster
      - bootstrap.memory_lock=true
      - "ES_JAVA_OPTS=-Xms512m -Xmx512m"
      - discovery.type=single-node
    ports:
      - "9200:9200"
      - "9300:9300"
    ulimits:
      memlock:
        soft: -1
        hard: -1
      nofile:
        soft: 65536
        hard: 65536
  kibana:
    image: elastic/kibana:7.6.0
    ports:
      - "5601:5601"
‍

复制

• MySQL：商品表 products
  和 订单表 orders
  将存储在该数据库中， 这两张表将和 Postgres 数据库中的物流表 shipments
  进行关联，得到一张包含更多信息的订单表 enriched_orders
  ；


• Postgres：物流 表 shipments
  将存储在该数据库中；


• Elasticsearch：最终的订单表 enriched_orders
  将写到 Elasticsearch；


• Kibana：用来可视化 ElasticSearch 的数据。

docker-compose up -d
复制

1.2 下载 Flink 和所需要的依赖包

1. 下载 Flink 1.13.2 [1] 并将其解压至目录 flink-1.13.2
   ，




2. 下载下面列出的依赖包，并将它们放到目录 flink-1.13.2/lib/
   下

• flink-sql-connector-elasticsearch7_2.11-1.13.2.jar [2]

• flink-sql-connector-mysql-cdc-2.1.0.jar [3]

• flink-sql-connector-postgres-cdc-2.1.0.jar [4]

[1] https://downloads.apache.org/flink/flink-1.13.2/flink-1.13.2-bin-scala_2.11.tgz

[2] https://repo.maven.apache.org/maven2/org/apache/flink/flink-sql-connector-elasticsearch7_2.11/1.13.2/flink-sql-connector-elasticsearch7_2.11-1.13.2.jar

[3] https://repo1.maven.org/maven2/com/ververica/flink-sql-connector-mysql-cdc/2.1.0/flink-sql-connector-mysql-cdc-2.1.0.jar

[4] https://repo1.maven.org/maven2/com/ververica/flink-sql-connector-postgres-cdc/2.1.0/flink-sql-connector-postgres-cdc-2.1.0.jar

1.3  准备数据

■ 1.3.1 在 MySQL 数据库中准备数据

1. 进入 MySQL 容器：

docker-compose exec mysql mysql -uroot -p123456
复制

2. 创建数据库和表 products
，orders
，并插入数据：

-- MySQL
CREATE DATABASE mydb;
USE mydb;
CREATE TABLE products (
  id INTEGER NOT NULL AUTO_INCREMENT PRIMARY KEY,
  name VARCHAR(255) NOT NULL,
  description VARCHAR(512)
);
ALTER TABLE products AUTO_INCREMENT = 101;


INSERT INTO products
VALUES (default,"scooter","Small 2-wheel scooter"),
       (default,"car battery","12V car battery"),
       (default,"12-pack drill bits","12-pack of drill bits with sizes ranging from #40 to #3"),
       (default,"hammer","12oz carpenter's hammer"),
       (default,"hammer","14oz carpenter's hammer"),
       (default,"hammer","16oz carpenter's hammer"),
       (default,"rocks","box of assorted rocks"),
       (default,"jacket","water resistent black wind breaker"),
       (default,"spare tire","24 inch spare tire");


CREATE TABLE orders (
  order_id INTEGER NOT NULL AUTO_INCREMENT PRIMARY KEY,
  order_date DATETIME NOT NULL,
  customer_name VARCHAR(255) NOT NULL,
  price DECIMAL(10, 5) NOT NULL,
  product_id INTEGER NOT NULL,
  order_status BOOLEAN NOT NULL -- Whether order has been placed
) AUTO_INCREMENT = 10001;


INSERT INTO orders
VALUES (default, '2020-07-30 10:08:22', 'Jark', 50.50, 102, false),
       (default, '2020-07-30 10:11:09', 'Sally', 15.00, 105, false),
       (default, '2020-07-30 12:00:30', 'Edward', 25.25, 106, false);
复制

■ 1.3.2 在 Postgres 数据库中准备数据

1. 进入 Postgres 容器：

docker-compose exec postgres psql -h localhost -U postgres

复制

-- PG
CREATE TABLE shipments (
   shipment_id SERIAL NOT NULL PRIMARY KEY,
   order_id SERIAL NOT NULL,
   origin VARCHAR(255) NOT NULL,
   destination VARCHAR(255) NOT NULL,
   is_arrived BOOLEAN NOT NULL
 );
ALTER SEQUENCE public.shipments_shipment_id_seq RESTART WITH 1001;
ALTER TABLE public.shipments REPLICA IDENTITY FULL;
INSERT INTO shipments
VALUES (default,10001,'Beijing','Shanghai',false),
        (default,10002,'Hangzhou','Shanghai',false),
        (default,10003,'Shanghai','Hangzhou',false);
复制

1. 使用下面的命令跳转至 Flink 目录下：

cd flink-1.13.2

复制

2. 使用下面的命令启动 Flink 集群：

./bin/start-cluster.sh

复制

启动成功的话，可以在 http://localhost:8081/ 访问到 Flink Web UI，如下所示：

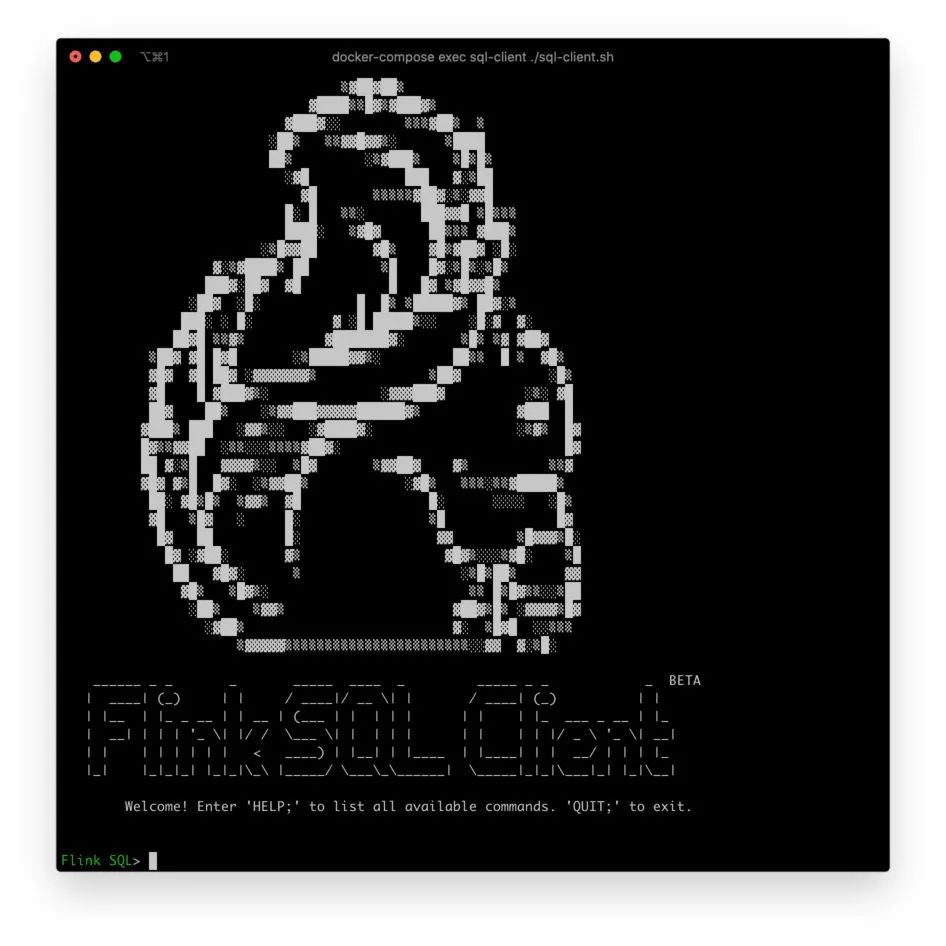

./bin/sql-client.sh

复制

首先，开启 checkpoint，每隔 3 秒做一次 checkpoint。

-- Flink SQL
Flink SQL> SET execution.checkpointing.interval = 3s;

复制

然后, 对于数据库中的表 products, orders, shipments，使用 Flink SQL CLI 创建对应的表，用于同步这些底层数据库表的数据。

-- Flink SQL
Flink SQL> CREATE TABLE products (
    id INT,
    name STRING,
    description STRING,
    PRIMARY KEY (id) NOT ENFORCED
  ) WITH (
'connector' = 'mysql-cdc',
'hostname' = 'localhost',
'port' = '3306',
'username' = 'root',
'password' = '123456',
'database-name' = 'mydb',
'table-name' = 'products'
);


Flink SQL> CREATE TABLE orders (
   order_id INT,
   order_date TIMESTAMP(0),
   customer_name STRING,
   price DECIMAL(10, 5),
   product_id INT,
   order_status BOOLEAN,
   PRIMARY KEY (order_id) NOT ENFORCED
 ) WITH (
'connector' = 'mysql-cdc',
'hostname' = 'localhost',
'port' = '3306',
'username' = 'root',
'password' = '123456',
'database-name' = 'mydb',
'table-name' = 'orders'
);


Flink SQL> CREATE TABLE shipments (
   shipment_id INT,
   order_id INT,
   origin STRING,
   destination STRING,
   is_arrived BOOLEAN,
   PRIMARY KEY (shipment_id) NOT ENFORCED
 ) WITH (
'connector' = 'postgres-cdc',
'hostname' = 'localhost',
'port' = '5432',
'username' = 'postgres',
'password' = 'postgres',
'database-name' = 'postgres',
'schema-name' = 'public',
'table-name' = 'shipments'
);

复制

最后，创建 enriched_orders
表， 用来将关联后的订单数据写入 Elasticsearch 中。

-- Flink SQL
Flink SQL> CREATE TABLE enriched_orders (
   order_id INT,
   order_date TIMESTAMP(0),
   customer_name STRING,
   price DECIMAL(10, 5),
   product_id INT,
   order_status BOOLEAN,
   product_name STRING,
   product_description STRING,
   shipment_id INT,
   origin STRING,
   destination STRING,
   is_arrived BOOLEAN,
   PRIMARY KEY (order_id) NOT ENFORCED
 ) WITH (
     'connector' = 'elasticsearch-7',
     'hosts' = 'http://localhost:9200',
     'index' = 'enriched_orders'
);

复制

使用 Flink SQL 将订单表 order 与 商品表 products，物流信息表 shipments 关联，并将关联后的订单信息写入 Elasticsearch 中。

-- Flink SQL
Flink SQL> INSERT INTO enriched_orders
 SELECT o.*, p.name, p.description, s.shipment_id, s.origin, s.destination, s.is_arrived
 FROM orders AS o
 LEFT JOIN products AS p ON o.product_id = p.id
 LEFT JOIN shipments AS s ON o.order_id = s.order_id;

复制

启动成功后，可以访问 http://localhost:8081/#/job/running 在 Flink Web UI 上看到正在运行的 Flink Streaming Job，如下图所示：

现在，就可以在 Kibana 中看到包含商品和物流信息的订单数据。

首先访问  http://localhost:5601/app/kibana#/management/kibana/index_pattern 创建 index pattern enriched_orders
。

然后就可以在 http://localhost:5601/app/kibana#/discover 看到写入的数据了。

接下来，修改 MySQL 和 Postgres 数据库中表的数据，Kibana 中显示的订单数据也将实时更新。

1. 在 MySQL 的 orders
表中插入一条数据：

--MySQL
INSERT INTO orders
VALUES (default, '2020-07-30 15:22:00', 'Jark', 29.71, 104, false);

复制

2. 在 Postgres 的 shipment
表中插入一条数据：

--PG
INSERT INTO shipments
VALUES (default,10004,'Shanghai','Beijing',false);

复制

3. 在 MySQL 的 orders
表中更新订单的状态：

--MySQL
UPDATE orders SET order_status = true WHERE order_id = 10004;

复制

4. 在 Postgres 的 shipment
表中更新物流的状态：

--PG
UPDATE shipments SET is_arrived = true WHERE shipment_id = 1004;

复制

5. 在 MYSQL 的 orders 表中删除一条数据：

--MySQL
DELETE FROM orders WHERE order_id = 10004;

复制

每执行一步就刷新一次 Kibana，可以看到 Kibana 中显示的订单数据将实时更新，如下所示：

本教程结束后，在 docker-compose.yml
文件所在的目录下执行如下命令停止所有容器：

docker-compose down
复制

在 Flink 所在目录 flink-1.13.2
下执行如下命令停止 Flink 集群：

./bin/stop-cluster.sh
复制

在本文中，我们以一个简单的业务场景展示了如何使用 Flink CDC 快速构建 Streaming ETL。希望通过本文，能够帮助读者快速上手 Flink CDC ，也希望 Flink CDC 能满足你的业务需求。

更多 Flink CDC 相关技术问题，可扫码加入社区钉钉交流群～
