Grafana Tempo源码解读（六）Compactor的代码结构和同步Block过程

栋总侃技术 2023-12-23

168

在阅读查询过程的代码时，许多操作与Block的处理有关。如果对于Tempo如何将Block进行压缩和删除逻辑不理解，无法理解其中的查询逻辑。所以本节先对Tempo Compactor组件的代码进行阅读讲解，了解Compactor的结构和其同步Block的过程，为了解其如何对Block进行压缩和删除的逻辑做铺垫。

类关系图谱

Compactor模块只依赖Store模块。所以Compactor所有的操作都是依赖storage.Store对象完成。在上面结构图里着重体现的也是storage.Store的组成。

storage.Store结构中有三个重要的对象完成Compactor的压缩和清理过程，分别是tempodb.Reader
、tempodb.Writer
、tempodb.Compactor
。

这三个对象都是由tempodb.readerWriter
定义，且是一个共有的对象。在tempodb.readerWriter
中定义了:

负责从对象存储读取Block的r backend.Reader
负责对对象存储的Block进行删除或者压缩后写入操作的w backend.Writer
负责执行对哪些Block进行压缩、确定哪些Block可以删除的逻辑操作c backend.Compactor

blocklistPoller *blocklist.Poller

负责周期性的通过reader遍历所有的Block，并写入blocklist *blocklist.List
，在blocklist中维护了两个结构metas
、compactedMetas
。从对象存储中读取到的Block如果没有被压缩就会被添加至metas
，对metas进行压缩后会写入compactedMetas

。

以上就是Compactor组件运行过程中所依赖的结构的层级关系，以及各对象的职责划分。

EnablePolling

在Compactor组件的starting函数里会调用store.EnablePolling
开启定时从存储中同步Blocks。如果不开启compactor（不建议在生产环境使用），则不会执行该操作。

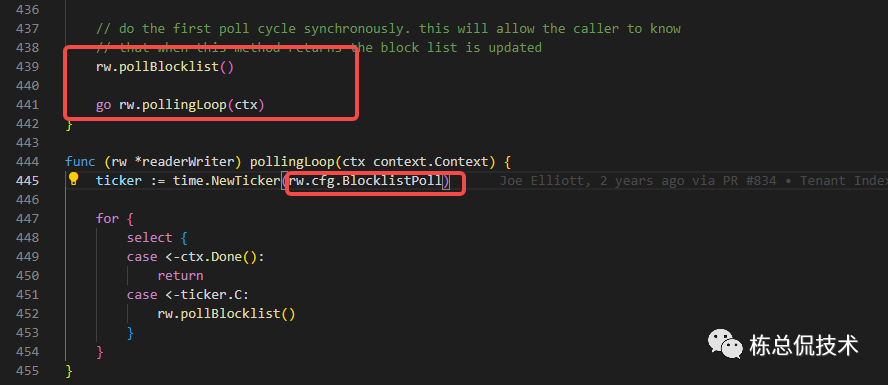

程序启动后会直接开始同步Blocks，同时会根据配置blocklist_poll
（默认5分钟）的时间定时同步。

通过block的父目录可以获取到有哪些租户，遍历每个租户同步租户的blockList。

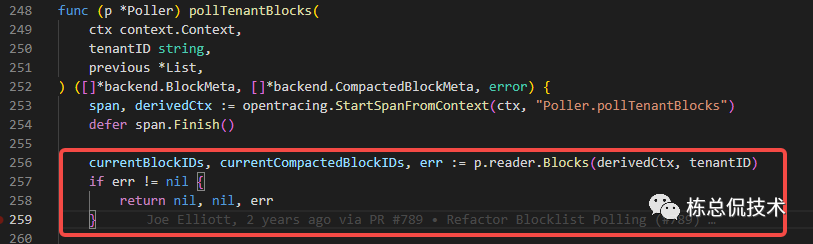

pollTenantBlocks

获取currentBlockIDs, currentCompactedBlockIDs

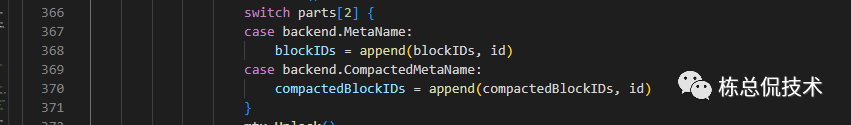

通过遍历对象存储中租户下的目录获取blockID列表，已经根据该目录下存在meta.json文件还是meta.compacted.json文件确定将blockappend至blockIDs、compactedBlockIDs。返回赋值给currentBlockIDs
,currentCompactedBlockIDs
。

previous *List

由于pollTenantBlocks会周期性的调用，previous中存放了最近一次同步、或者处理后的结果，其结构如下，其中每个属性都在后续的逻辑处理中有重要的作用，已添加注释说明：

// PerTenant is a map of tenant ids to backend.BlockMetas
type PerTenant map[string][]*backend.BlockMeta

// PerTenantCompacted is a map of tenant ids to backend.CompactedBlockMetas
type PerTenantCompacted map[string][]*backend.CompactedBlockMeta

type List struct {
  mtx            sync.Mutex
  metas          PerTenant             当前租户的Blocks
  compactedMetas PerTenantCompacted    当前租户的compactedBlocks

  // used by the compactor to track local changes it is aware of
  added            PerTenant           新添加的Blocks
  removed          PerTenant           转化为compactedBlocks的Blocks
  compactedAdded   PerTenantCompacted // 新添加的Blocks compactedBlocks
  compactedRemoved PerTenantCompacted // 达到保留时间，待删除的compactedBlocks
}

c backend.Compactor
负责执行对哪些Block进行压缩、确定哪些Block可以删除的逻辑操作，最终对List上述的各个成员属性进行动态维护。

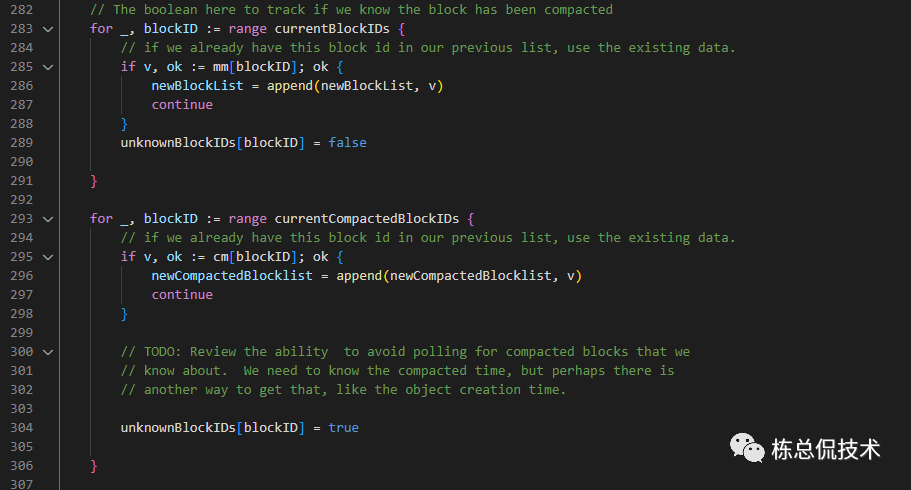

previous确定newBlockList、newCompactedBlocklist、unknownBlockIDs

遍历获取到的currentBlockIDs，如果在previous.meta里，添加至newBlockList，如果不在previous.meta里，则设置unknownBlockIDs[blockID] = false
（这里的false表示这时候可以确定这个block是要添加至List.metas属性里的）

遍历获取到的currentCompactedBlockIDs，如果在previous.compactedMetas里，则添加至newCompactedBlocklist，如果不在，那么就没法确定其真实状态了，设置unknownBlockIDs[blockID] = true
。

pollUnknown 确定unknownBlockIDs的真实身份

如果为false（还不确定身份），再次从对象存储里面读取是否存在meta.json。

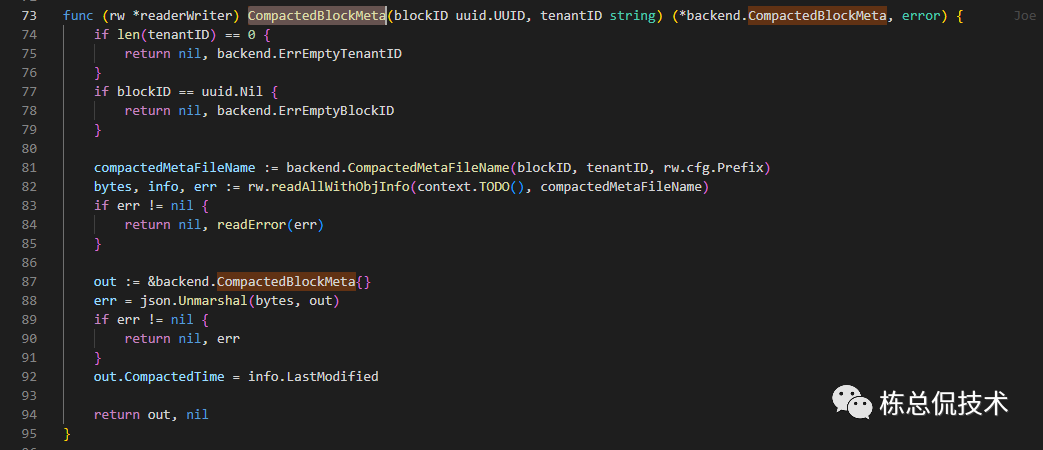

如果不存在，那么或许是在之前的处理步骤中异常了，根据当前block的内容重新渲染meta.compacted.json文件并返回：

从对象存储里面读取Blocks时是根据配置blocklist_poll_concurrency
（默认50）并发获取Blocks，boundedwaitgroup通过channel实现最多支持多少个并发同时进行，超过并发的阻塞等待。

bg = boundedwaitgroup.New(p.cfg.PollConcurrency)

最终确定blocks是属于newBlockList
，还是newCompactedBlocklist
。

最后将最新的newBlockList
、newCompactedBlocklist
按照StartTime进行排序后返回。

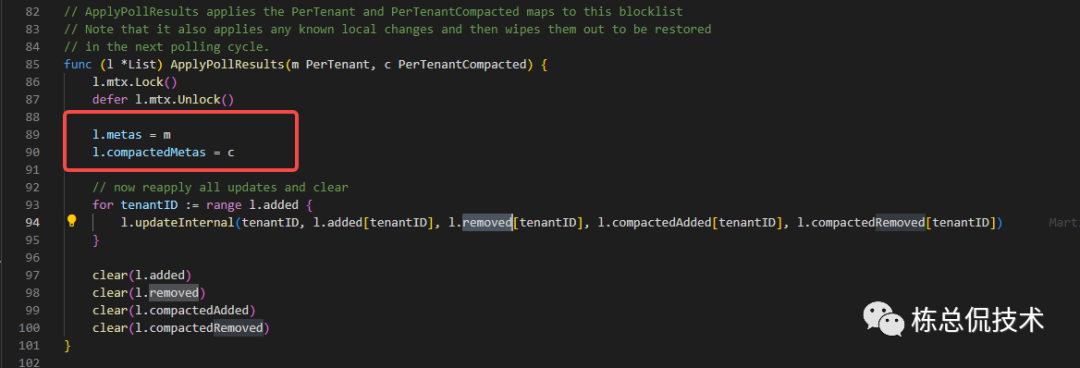

ApplyPollResults 维护List的各个成员

将newBlockList
、newCompactedBlocklist
赋值给metas
、compactedMetas
.

ApplyPollResults 函数在对Block进行压缩处理后也会调用，所以这里有更新l.added, l.removed, l.compactedAdded, l.compactedRemoved。在上述同步Blocks的过程中没有对这些属性的处理过程，我们暂且认为这些参数为空，在后面对Block压缩的过程再进行讲解。

到这里完成了Compactor组件中各Go结构体（类）的定义和关系和Compactor组件如何同步Block的源码解读。下一节将继续对Compactor组件的源码进行讲解，了解Compactor组件对同步的Block是如何进行压缩、清理处理的。
