随着容器技术在企业生产系统中的逐步落地，用户对容器云的网络特性需求也在不断变化。已不再仅仅局限于跨主机容器间的网络互通，现在对固定容器IP地址、与SDN适配、ACL控制策略、多子网隔离等技术也有更高的要求。

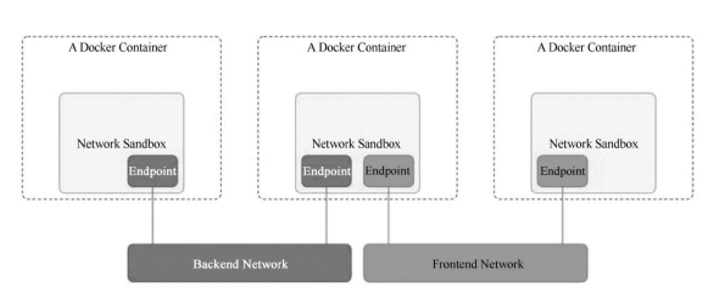

Docker原生的网络中，Docker0网桥仅仅是相当于一个二层的交换机设备，通过简单的学习和转发，使用Iptables、Nat、路由这些技术在宿主间通信，这种模式下已经不足以应付这些复杂的需求，同样容器不断重启变化的Ip地址，使得网络策略也要经常变更。Docker提出的Container Network Model(CNM)；CoreOS提出的Container NetWork Interface(CNI)；CNM模型是由Docker公司提出的容器网络模型，现在已经被Cisco Contiv、Kuryr、Open Virtual Networking（OVN）、ProjectCalico、VMware、Weave和Plumgrid等项目所采纳。另外，Weave、ProjectCalico、Kuryr和Plumgrid等项目也为CNM提供了网络插件的具体实现。CNM模型主要通过Network Sandbox、Endpoint和Network这3个组件进行实现。
Network Sandbox：容器内部的网络栈，包括网络接口、路由表、DNS等配置的管理。Sandbox可用Linux网络命名空间、FreeBSD Jail等机制进行实现。一个Sandbox可以包含多个Endpoint。
Endpoint：用于将容器内的Sandbox与外部网络相连的网络接口。可以使用veth对、OpenvSwitch的内部Port等技术进行实现。一个Endpoint仅能够加入一个Network。
Network：可以直接互连的Endpoint的集合。可以通过Linux网桥、VLAN等技术进行实现。一个Network包含多个Endpoint。

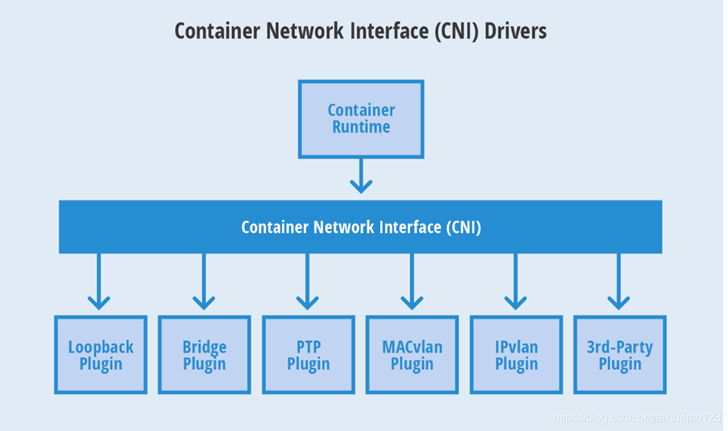

CNI，全称是 Container Network Interface，即容器网络的 API 接口。是Coreos提出的一种容器网络规范，并被ApacheMeos、CloudFoundry、Kubernetes、Kurma和Rkt等项目所采纳。另外，由Contiv Networking、Project Calico和Weave、SR-IOV、Cilium、Infoblox、Multus、Romana、Plumgrid和Midokura等项目也为CNI提供网络插件的具体实现。
CNI定义的是容器运行环境与网络插件之间的简单接口规范，通过一个JSON Schema定义CNI插件提供的输入和输出参数。
CNI连接了两个组件：容器管理系统和网络插件。它们之间通过 JSON 格式的文件进行通信，实现容器的网络功能。具体的事情都是插件来实现的，包括：创建容器网络空间（Network Namespace）、把网络接口（Interface）放到对应的网络空间、给网络接口分配 IP 等等。在Kubernetes中，Kubelet通过这个标准的 API 来调用不同的网络插件以实现不同的网络配置方式，会通过具体调用插件的ADD/DEL这样的操作方法完成不同的网络配置。了解了CNI模型和CNM模型，我们再来对比观察：
CNI的Container和CNM的Sandbox概念一致（容器内部网络栈管理），Net-work与Network一致（Endpoint的集合），Endpoint被隐藏在了Cni的ADD/DEL操作(Cni主要实现的接口方法)中，从效果上CNI更加简洁，工作托管给了容器管理者和网络管理者。
那么该如何选择呢？在选择的阶段，经历了很长的一段故事……
但是由于CNM插件对Docker的依赖性更强，CNI对开发者的约束更少，同时CNM插件在Docker网络模型中的一些设计还需要做一些额外部署和实现，最后在两个模型的选择过程中，Kubernetes最终选择了CNI模型。
Before going further, it's important to remember that Kubernetes is a system that supports multiple container runtimes, of which Docker is just one.Kubernetes支持多容器的运行环境，Docker只是其中一种，其中不使用 CNM 最关键的一点，是 k8s 考虑到CNM 在一定程度上和 Container runtime 联系相对比较紧密，不好解耦，有了 k8s 这种巨无霸的选择之后，后来的很多项目都在 CNM 和 CNI 之间选择了 CNI。CNI插件：实现了CNI接口的插件就是CNI 插件。常见的 CNI插件包括 Calico、Flannel、Terway、Weave Net 、Cilium以及Contiv。

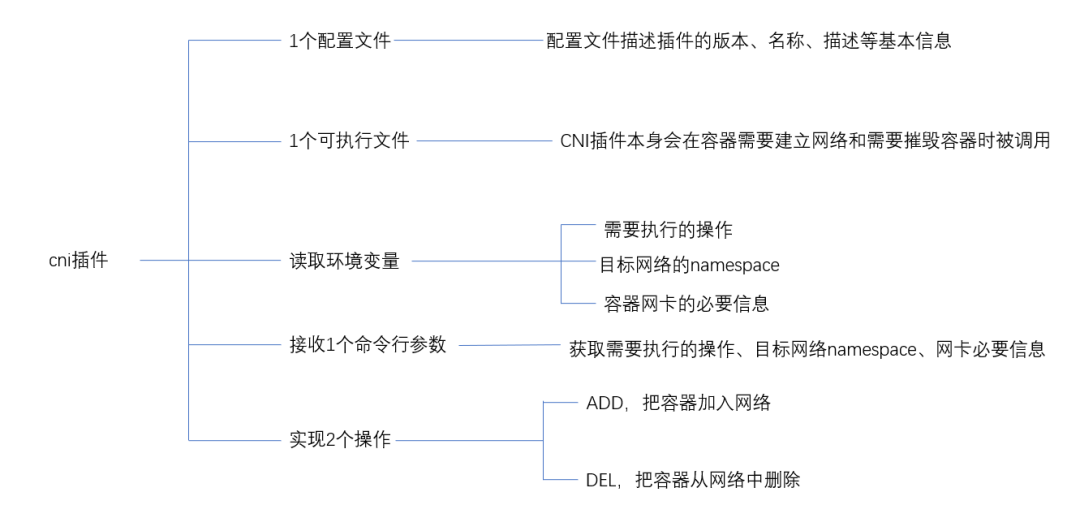

其中一个配置文件NetworkConfig存储在/etc/cni/net.d目录下，是CNI的配置文件，在不同CNI插件中表现为NetworkConfig结构体的差异。
而可执行的CNI插件的二进制文件存放在 /opt/cni/bin目录，包括原生CNI自带的插件，以及各自特定CNI插件的二进制文件。 而在创建容器网时，就会读取环境变量，包括需要执行的操作，需要操作的网络namespace信息，容器网卡的配置信息，最后在/var/lib/cni/目录下，存储运行容器的网络配置信息，之后配置的信息会作为参数变量传递到对应的CNI执行脚本。最后对于两个接口操作，在CNI模型中，设计的初衷是创建框架，配置和销毁容器时动态配置适当的网络配置和资源。所以CNI模型主要需要实现的接口有两个：
分别是在创建容器时调用的配置网络接口：
AddNetwork(net*NetworkConfig ,rt* RuntimeConf)(types.Result,error)
和删除容器时调用的清理网络接口：
DelNetwork(net*NetworkConfig,rt * RuntimeConf)
观察下入参，都是两个：网络配置和runtime配置。
看完CNI插件的组成后思考，那么CNI插件和CNI的接口是怎么集成的呢？
原生CNI插件自带docker-run.sh和exec-plugins.sh，通过调用
./docker-run.sh ifconfig 使用ifconfig作为参数传递给docker-run.sh
例如./docker-run.sh –rm image /sbin/ifconfig
这个sh脚本会实际去调用exec-plugins.sh执行具体的cni插件
而./Exec-plugins.sh 会通过 jq来获取 /etc/cni/net.d目录下的Netconf 配置，还有runtimeConf中传递的具体执行的操作、网络命名空间 (add/del ，conidnetns)、插件使用的type等参数。
例如：
./Exec-plugins.sh add $contid $netnspath创建容器网络
./Exec-plugins.sh del 6e3b681a422f5174/var/run/netns/6
来完成容器网络的创建删除工作。
所有的CNI插件都是通过这种方式完成与CNI接口的集成，这一点也体现了CNI插件最大的价值 不管是什么第三方插件 使用一致的API。
Priv-net-run.sh 是在私有网络命名空间下执行的脚本依然会调用exec-plugins.sh,代码与docker-run.sh基本一致，但是priv-net-run.sh是又创建了一个单独的网络命名空间，ip netns add $contid，这个id是随机的，这个id是分配给网络命名空间的，仅在空间内有效，内核将在netlink的某些消息中使用这些id。
这个自建的netns 默认看不到 /var/run/netns下做软链接，你使用ip netns list才可以看到对应netns，方便管理。
Kubernetes中如果使用CNI插件，需要在kubelet的启动参数中配置--network-plugin,--cni-conf-dir,--cni-bin-dir
--cni-conf-dir是cni配置文件的目录,默认/etc/cni/net.d--cni-bin-dir是cni插件的可执行文件目录,默认是/opt/cni/bin那么Kubernetes怎么使用CNI插件配置容器网络呢。首先在每个Node上配置 CNI 配置文件(/etc/cni/net.d/xxnet.conf)，其中 xxnet.conf 是某一个网络配置文件的名称；安装 CNI 配置文件中所对应的二进制插件；(Flannel、Calico ,/opt/cni目录下)在这个节点上创建 Pod 之后，Kubelet 就会根据 CNI 配置文件执行前两步所安装的 CNI 插件；在集群里面创建一个 Pod 的时候，首先会通过 Apiserver 将 Pod 的配置写入。Apiserver 的一些管控组件（比如 Scheduler）会调度到某个具体的节点上去。Kubelet 监听到这个 Pod 的创建之后，会在本地进行一些创建的操作。当执行到创建网络这一步骤时，它首先会读取刚才我们所说的配置目录中的配置文件，配置文件里面会声明所使用的是哪一个插件，然后去执行具体的 CNI 插件的二进制文件，再由 CNI 插件进入 Pod 的网络空间去配置 Pod 的网络。配置完成之后，Kuberlet 也就完成了整个 Pod 的创建过程，这个 Pod 就在线了。那么假如我们要自己实现CNI插件，我们都需要做些什么呢？（k8s Pod为例）给Pod插上网线，创建veth虚拟网卡对，将一端放入pod内。
给Pod分配ip地址，给Pod分配集群中唯一的ip，一般CNI插件会按照分配给Node的网段里去做划分。
配置Pod的ip和路由，给Pod的虚拟网卡配置分配的IP，配置对应的路由，在宿主机上配置到虚拟网卡的路由。
给Pod间连上网络，使用CNI daemon进程，学习到其余pod的Ip和路由信息，通过监听k8s的API server，并配置新节点创建时候通知到每个daemon进程。拿到Pod、Node信息后再使用Overlay、VPC路由表、BGP路由等方式打通路由。最后将pod的Ip地址和打通的通道关联起来，具体的实现可以通过Linux路由、fdb转发表、ovs流表来实现。
在容器网络安全方面，不同的CNI插件各自扩展了Kubernetes的网络策略配置，实现了更加细粒度的容器网络控制，也使得API碎片化和复杂化，所以Kubernetes引入了Network policy项目，目的是完善容器网络安全。 定义容器网络接口（CNI）提供程序的网络策略一致性。https://kubernetes.io/blog/2021/04/20/defining-networkpolicy-conformance-cni-providers/CNITOOL是一个执行 CNI 配置的简单程序。它将在已创建的网络命名空间中添加或删除接口。是模拟cni插件实现的一个小项目。便于配置，可以用来学习理解cni插件的实现。地址:
https://github.com/containernetworking/cni/tree/master/cnitool第一部分初探我们先对CNI模型和CNI插件有一个简单的了解，接下来小猿们会结合一些主流的CNI插件实例学习来帮助大家更深入理解CNI网络模型，敬请期待。参考文献
