使用FST/AT进行ASM磁盘空间管理，类似block的空间管理。每个ASM磁盘有独立的FST/AT。
1、Free Space Table(FST) and Allocation Table(AT)
1.1 fst 介绍
在进行创建文件或者文件resize过程中，需要有一个快捷入口，可以迅速的知道当前磁盘有哪些可用的（free状态的）AU，ASM Free Space Table 简称FST表就是提供一个这样的功能，通过它可以快速的知道哪些allocation table（AT表）元数据块中有空闲的AU，它存储的是一个个的AT表元数据块的号码，FST表用来加速AU的分配，避免读取已经完全被占用殆尽的AT块，造成分配空间效率的低下。
FST表从技术上说其实是属于AT表的一部分，位于AT表的块1，FST表和AT表都被称为物理元数据，它们经常位于ASM磁盘的固定的位置。
1.2 At 介绍
每一块由ASM管理的磁盘都会至少包含一个Allocation Table ，简称AT表，它是用来描述磁盘的AU分布情况的，AT表里的每一个条目都代表了磁盘上的一个AU，一旦某个AU被分配出去，AT表中此条目的内容会被更新，例如此AU属于的extent号和属于哪一个文件。
0号块为磁盘头，FST存在本AU的1号块，后面还有254个块（KFBTYP_FREESPC: kfdfsb.max，kfdfse[i].fse），也就AT块，一个FST可以管理254个AT块。一个AT块可以管理448个AU块（KFBTYP_ALLOCTBL: kfdatb.shrink，AT条目：kfdate[i]），每个AT条目包括物理扩展号和文件号，以及状态，每个AT条目对应AU号（kfdate[i]）。
2、Free Space Table(FST) 和 Allocation Table(AT) 存储位置
从磁盘头的信息可以发现FST起始位置为1号块，AT起始位置为2号块，通过kfed工具可以查看磁盘头信息；
[grid@hisdb01 ~]$ kfed read dev/asmdata1 aun=0 blkn=0|grep -E "aus|fstlocn|altlocn" //disk header定位
[grid@hisdb01 ~]$ kfed read dev/asmdata1 aun=0 blkn=1 aus=1048576|more //fst
[grid@hisdb01 ~]$ kfed read dev/asmdata1 aun=0 blkn=2 aus=1048576|more //at
其中kfdhdb.fstlocn的值代表了FST块位于磁盘头所在au 0的第2个块。同理看kfdhdb.altlocn的值代表AT位于au 0的第3个块。
3、Free Space Table(FST) 和 Allocation Table(AT) 元数据说明
//FST补充：
kfdfsb.aunum: 0 ; 0x000: 0x00000000 --对于这个FST块，第一个AT表元数据位于AU0
kfdfsb.max: 254 ; 0x004: 0x00fe --这个FST块最大数量的FST条目可以达到254个，虽然上面kfed的输出中kfdfse[i]的编号到了4039，也就是有4039+1=4040个条目，但是有效条目只有254个。

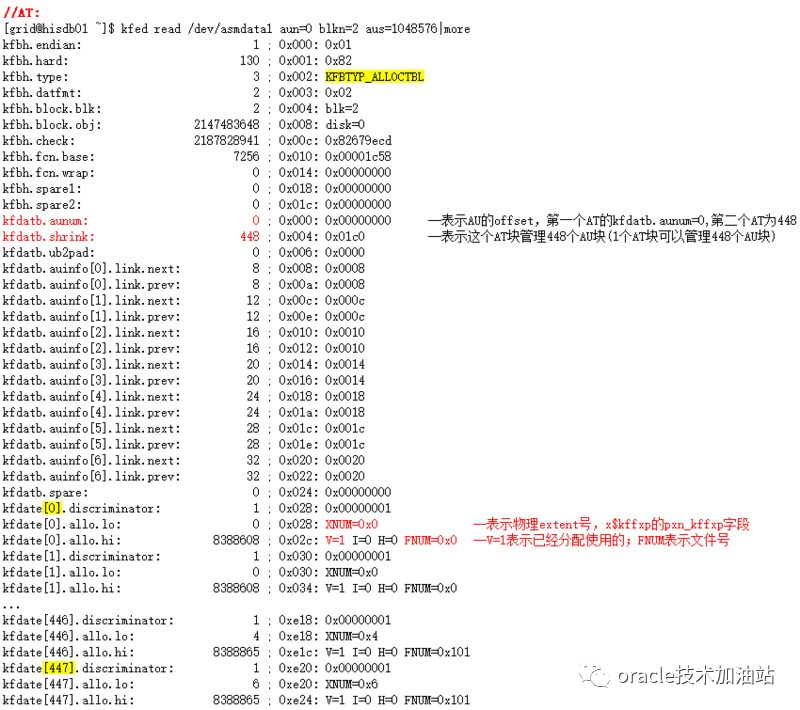

//AT补充：
[grid@hisdb01 ~]$ kfed read dev/asmdata1 aun=0 blkn=2 aus=1048576|more
kfdatb.aunum: 0 ; 0x000: 0x00000000 --kfdatb.aunum=0 意味着AU0是这个AT块所描述的第一个AU（也就是说是某个AT块记录AU使用的起点）
kfdatb.shrink: 448 ; 0x004: 0x01c0 --kfdatb.shrink=448 意味着这个AT 块可以包含448个AU的分配信息。因此不难猜测，在下一个AT块，kfdatb.aunum的值应该为448（AU编号是从0号开始），它包含的是AU 448到AU (448+448)的分配信息，我们通过kfed来证明一下：
[grid@hisdb01 ~]$ kfed read dev/asmdata1 aun=0 blkn=3 aus=1048576|grep kfdatb.aunum
kfdatb.aunum: 448 ; 0x000: 0x000001c0
同样，第三个AT块（AU的第四个块）应该显示kfdatb.aunum=896:
[grid@hisdb01 ~]$ kfed read dev/asmdata1 aun=0 blkn=4 aus=1048576|grep kfdatb.aunum
kfdatb.aunum: 896 ; 0x000: 0x00000380
--对于已经分配出去的AU，flag V=1，否则，flag V=0，AU还没有分配给具体的文件或者已经释放掉的AU。
kfdate[0].discriminator: 1 ; 0x028: 0x00000001
kfdate[0].allo.lo: 0 ; 0x028: XNUM=0x0
kfdate[0].allo.hi: 8388608 ; 0x02c: V=1 I=0 H=0 FNUM=0x0
kfdate[1].discriminator: 1 ; 0x030: 0x00000001
kfdate[1].allo.lo: 0 ; 0x030: XNUM=0x0
kfdate[1].allo.hi: 8388608 ; 0x034: V=1 I=0 H=0 FNUM=0x0
4、Allocation table（AT） 分配条目
//这里我读取DATA磁盘组下的两个设备/dev/asmdata1和asmdata2,它的AU大小是1M，我从这个磁盘组中读取259号文件的空间分布信息（+DATA/orcl/datafile/users.259.1127666971），下面我将259转换为16进制，然后用以下命令扫描看在哪个AT块上进行了记录，然后再通过和sql查询x$kffxp.pxn_kffxp字段的方式进行对比看是否一致；
for ((j=0;j<255;j++));do
content=`kfed read dev/asmdata2 aun=0 blknum=$j aus=1048576|grep -i "FNUM=0x103"`
if [ "$content" != "" ];then
echo "blknum="$j "cntent="$content
fi
done;
//通过命令扫描，可以发现file 259的磁盘分布分别在如下位置：
/dev/asmdata1 blknum=3 dir=kfdate[246]、kfdate[247]、kfdate[248]
/dev/asmdata2 blknum=3 dir=kfdate[244]、kfdate[245]、kfdate[246]
[grid@hisdb01 ~]$ kfed read dev/asmdata1 aun=0 blknum=3 aus=1048576|egrep -i "kfdatb.aunum"
kfdatb.aunum: 448 ; 0x000: 0x000001c0
[grid@hisdb01 ~]$ kfed read dev/asmdata1 aun=0 blknum=3 aus=1048576|egrep -i "FNUM=0x103" -B 2
kfdate[246].discriminator: 1 ; 0x7d8: 0x00000001
kfdate[246].allo.lo: 1 ; 0x7d8: XNUM=0x1
kfdate[246].allo.hi: 8388867 ; 0x7dc: V=1 I=0 H=0 FNUM=0x103
kfdate[247].discriminator: 1 ; 0x7e0: 0x00000001
kfdate[247].allo.lo: 3 ; 0x7e0: XNUM=0x3
kfdate[247].allo.hi: 8388867 ; 0x7e4: V=1 I=0 H=0 FNUM=0x103
kfdate[248].discriminator: 1 ; 0x7e8: 0x00000001
kfdate[248].allo.lo: 5 ; 0x7e8: XNUM=0x5
kfdate[248].allo.hi: 8388867 ; 0x7ec: V=1 I=0 H=0 FNUM=0x103
[grid@hisdb01 ~]$ kfed read dev/asmdata2 aun=0 blknum=3 aus=1048576|egrep -i "kfdatb.aunum"
kfdatb.aunum: 448 ; 0x000: 0x000001c0
[grid@hisdb01 ~]$ kfed read dev/asmdata2 aun=0 blknum=3 aus=1048576|egrep -i "FNUM=0x103" -B 2
kfdate[244].discriminator: 1 ; 0x7c8: 0x00000001
kfdate[244].allo.lo: 0 ; 0x7c8: XNUM=0x0
kfdate[244].allo.hi: 8388867 ; 0x7cc: V=1 I=0 H=0 FNUM=0x103
kfdate[245].discriminator: 1 ; 0x7d0: 0x00000001
kfdate[245].allo.lo: 2 ; 0x7d0: XNUM=0x2
kfdate[245].allo.hi: 8388867 ; 0x7d4: V=1 I=0 H=0 FNUM=0x103
kfdate[246].discriminator: 1 ; 0x7d8: 0x00000001
kfdate[246].allo.lo: 4 ; 0x7d8: XNUM=0x4
kfdate[246].allo.hi: 8388867 ; 0x7dc: V=1 I=0 H=0 FNUM=0x103
注：kfdate[i].allo.lo的值代表了文件的物理的extent号，即视图X$KFFXP的PXN_KFFXP字段。
上面摘录的信息显示，ASM的259号文件 (十六进制FNUM=0x103转换后)在AT表中占用了一些条目，从/dev/asmdata1 kfdate[246] 到 kfdate[248]，共3个AU
从/dev/asmdata2 kfdate[244] 到 kfdate[246]，共3个AU
一共包含了6个AU，AU的绝对AU号计算方式为kfdate[i] + offset (kfdatb.aunum=448)，也就是说【246+448=694, 247+448=695, 248+448=696】，【244+448=692, 245+448=693, 246+448=694】，可以通过查询X$KFFXP视图得到证实：
select AU_KFFXP from X$KFFXP
where GROUP_KFFXP=1 -- disk group 1
and NUMBER_KFFXP=259 order by 1 -- file 259;
注：视图X$KFFXP记录的信息，准确的说是extent的信息而非AU，当文件的extent数量大于20000的时候，AU_KFFXP字段的值仅仅代表了这个extent的起始AU号。
例如下面的语句查看了496号文件的前几个extent和大于20000以后的4个extent,前几个的AU_KFFXP（Allocation unit）值是连续的，大于20000的Allocation unit值是跳跃的，这是因为AU_KFFXP的值只代表了这个extent起始的AU号。SIZE_KFFXP的值代表了这个extent是由几个AU组成的。
select XNUM_KFFXP "Virtual extent", PXN_KFFXP "Physical extent", LXN_KFFXP "Extent copy", DISK_KFFXP "Disk", AU_KFFXP "Allocation unit",SIZE_KFFXP
from X$KFFXP
where GROUP_KFFXP=1 and NUMBER_KFFXP=496 and SIZE_KFFXP=1 and DISK_KFFXP=2
and rownum<10
union all
select XNUM_KFFXP "Virtual extent", PXN_KFFXP "Physical extent", LXN_KFFXP "Extent copy", DISK_KFFXP "Disk", AU_KFFXP "Allocation unit",SIZE_KFFXP
from X$KFFXP
where GROUP_KFFXP=1 and NUMBER_KFFXP=496 and AU_KFFXP>384224 and DISK_KFFXP=2
;
Virtual extent Physical extent Extent copy Disk Allocation unit SIZE_KFFXP
-------------- --------------- ----------- ---------- --------------- ----------
2 5 1 2 380130 1
6 12 0 2 380131 1
16 32 0 2 380132 1
24 49 1 2 380133 1
26 52 0 2 380134 1
29 59 1 2 380135 1
36 72 0 2 380136 1
46 92 0 2 380137 1
50 101 1 2 380138 1
21150 42300 0 2 384228 4
21156 42313 1 2 384232 4
21160 42320 0 2 384236 4
21170 42340 0 2 384240 4
通过在AT表中搜索某个虚拟extent号大于20000的extent也可以看出，它是由4个AU组成的。
for (( i=0; i<256; i++ ))
do
kfed read dev/mmm/path-102.321.01.fioa blkn=$i|grep 45340
done
kfdate[388].allo.lo: 45340 ; 0xc48: XNUM=0xb11c
kfdate[389].allo.lo: 45340 ; 0xc50: XNUM=0xb11c
kfdate[390].allo.lo: 45340 ; 0xc58: XNUM=0xb11c
kfdate[391].allo.lo: 45340 ; 0xc60: XNUM=0xb11c
5、Allocation table（AT） free space
[grid@hisdb01 ~]$ kfed read dev/asmdata2 aun=0 blknum=5 aus=1048576|more
kfbh.endian: 1 ; 0x000: 0x01
kfbh.hard: 130 ; 0x001: 0x82
kfbh.type: 3 ; 0x002: KFBTYP_ALLOCTBL
kfbh.datfmt: 2 ; 0x003: 0x02
kfbh.block.blk: 5 ; 0x004: blk=5
...
kfdate[246].discriminator: 1 ; 0x7d8: 0x00000001
kfdate[246].allo.lo: 347 ; 0x7d8: XNUM=0x15b
kfdate[246].allo.hi: 8388866 ; 0x7dc: V=1 I=0 H=0 FNUM=0x102
kfdate[247].discriminator: 1 ; 0x7e0: 0x00000001
kfdate[247].allo.lo: 349 ; 0x7e0: XNUM=0x15d
kfdate[247].allo.hi: 8388866 ; 0x7e4: V=1 I=0 H=0 FNUM=0x102 --换算成10进制为258号文件，通过查看是undo表空间
kfdate[248].discriminator: 0 ; 0x7e8: 0x00000000
kfdate[248].free.lo.next: 20 ; 0x7e8: 0x0014
kfdate[248].free.lo.prev: 20 ; 0x7ea: 0x0014
kfdate[248].free.hi: 3 ; 0x7ec: V=0 ASZM=0x3
kfdate[249].discriminator: 0 ; 0x7f0: 0x00000000
kfdate[249].free.lo.next: 0 ; 0x7f0: 0x0000
kfdate[249].free.lo.prev: 0 ; 0x7f2: 0x0000
kfdate[249].free.hi: 0 ; 0x7f4: V=0 ASZM=0x0
在上面kfed的输出中，我们可以看到kfdate[248]及之后的是free的AU，因为标志V=0，后面的输出被我人为的截断掉了，其实这个AT块中还有很多没有被分配出去的free的AU。
6、the stride
每一个AT块（4K）可以描述448个AU（kfed输出的kfdatb.shrink值表明了这一点），每一个AT表有254个块（Free Space Table块中的 kfdfsb.max的值表明了这一点）。这意味着一个AT表可以用来描述254*448= 113792个AU。这在ASM里被称为一个stride，一个stride可以描述的AU在ASM的磁盘头的kfdhdb.mfact部分看到：
[grid@hisdb01 ~]$ kfed read dev/asmdata1 aun=0 blkn=0|grep mfact
kfdhdb.mfact: 113792 ; 0x0c0: 0x0001bc80
在我们例子中，AU的size是1M，AU0可以装载256个元数据块，块0是磁盘头块，块1是Free Space Table，剩余254个块就是作为AT表的块。
假如AU的size是4M（Exadata的默认值），一个stride能够容纳的AU就会是454272或者说是454272*4= 1817088M，越大的AU size，stride也可以变得更大。
//如下查询的是4M的AU大小
[grid@hisdb01 ~]$ kfed read dev/asmdata6 aun=0 blknum=0 aus=4194304|grep mfact
kfdhdb.mfact: 454272 ; 0x0c0: 0x0006ee80
7、Free Space Table(FST) 有多少？
大的ASM磁盘可能会有可能超过1个stride,ASM磁盘头的kfdbdb.mfact显示了stride的大小(单位为AU)，每一个stride有它自己的物理元数据，这意味着会有它自己的FST表。第二个stride的物理元数据位于这个stride的第一个AU，我们通过kfed来查看下：
[grid@hisdb01 ~]$ kfed read /dev/asmdata1 aun=0 blkn=0|grep mfact
kfdhdb.mfact: 113792 ; 0x0c0: 0x0001bc80
以上显示了stride的大小为113792个AU，由于AU是从0开始编号，因此第一个stride最后的AU号是AU 113791，我们可以推断出第二个stride的FST位置是，AU 113792的第一个块；
[grid@hisdb01 ~]$ kfed read /dev/asmdata1 aun=113792 blkn=1 | grep type
kfbh.type: 2 ; 0x002: KFBTYP_FREESPC
如预期，我们在AU 113792上有另一个FST表，如果我们还有其他的stride，同样会在stride的开始AU处有FST表。如下面所示，一个大的ASM磁盘，会有数个stride，这里展示了在第三个stride的开始处的FST表：
[grid@hisdb01 ~]$ kfed read /dev/asmdata1 aun=227584 blkn=1 | grep type
kfbh.type: 2 ; 0x002: KFBTYP_FREESPC
总结：一般FST表位于每一个ASM磁盘的AU0的块1，如果磁盘比较大，就会有不止一个stride，每一个stride都会有它自己的FST表。
8、Allocation Tables 有多少？
大的ASM磁盘stride的数量会不止一个，每一个stride都会有它自己的物理元数据，也就是会有它自己的AT表。（和前面的FST一样）
例如，我们找一个大的磁盘，看下第二个stride的物理元数据，它同样是位于这个stride的第一个AU中，我们来看下：
[grid@hisdb01 ~]$ kfed read /dev/asmdata1 aun=0 blkn=0|grep mfact
kfdhdb.mfact: 113792 ; 0x0c0: 0x0001bc80
上面显示了第一个stride包含了113792 AU，可以推算出第二个stride位于第113792 AU中（注意AU号是从0号开始计算的），AT表位于这个AU中的第2-255个块。
[grid@hisdb01 ~]$ kfed read /dev/asmdata1 aun=113792 blkn=2|grep type
kfbh.type: 3 ; 0x002: KFBTYP_ALLOCTBL
...
[grid@hisdb01 ~]$ kfed read /dev/asmdata1 aun=113792 blkn=255|grep type
kfbh.type: 3 ; 0x002: KFBTYP_ALLOCTBL
跟我们预测的一样，我们有第二个AT在第113792 AU中，继续，如果有第三个stride，那么AT同样位于stride的开始AU处。
[grid@hisdb01 ~]$ kfed read /dev/asmdata1 aun=227584 blkn=2|grep type
kfbh.type: 3 ; 0x002: KFBTYP_ALLOCTBL
总结：每一个ASM磁盘可能会包含不止一个AT表，AT表描述了磁盘的AU分配情况，AT表中的每一个条目代表了磁盘上的一个AU，如果磁盘比较大，可以有不止一个stride，每一个stride都会有它自己的AT表。
