从零开始学TiDB（3）TiKV 持久化机制

如图，每个 TiKV 有两个 rocksdb 实例，rocksdbKV 复制存储键值对，rocksdb raft 负责存储复制的日志 。

每个 region 及其副本构成了 raft group。这个 OB 的 Zone 其实有点类似，在 OB 中每个 Unit 及其副本构成了 paxos 组，在 TiDB 中叫 raft group。当然算法不同，实现的方式也不同。

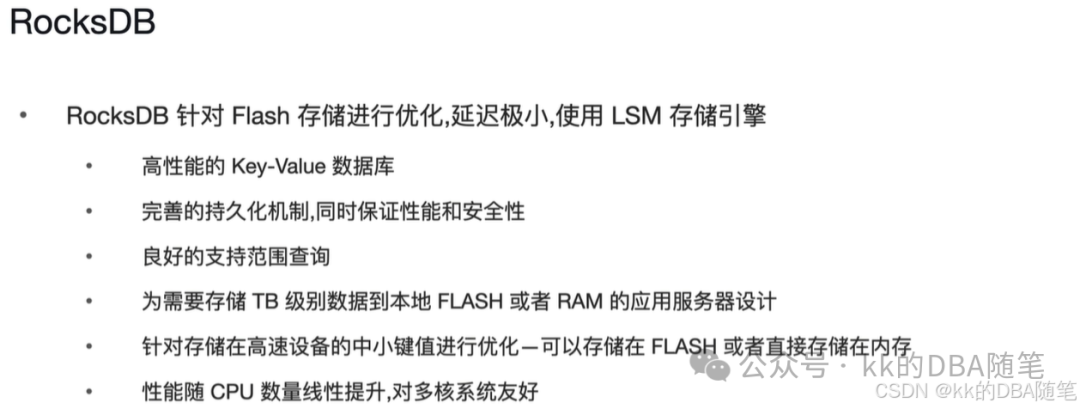

RocksDB 介绍：

具体上讲，TiDB 并不把数据直接写到磁盘上，而是写在 RocksDB 上，而是先写到 RocksDB 上。

RocksDB 写操作（内存）：

下图总结了 RocksDB 写操作的流程。可以看出 LSM Tree 对写操作进行了很大力度的优化，所以 LSMTree 对写很友好，但对读不那么友好，如果数据在 mem Table 中还好说，但如果不在 Mem Tble 中 下一步应该去 immutable 中去中，如果 immutable 中没有 又会到磁盘中去找。

RocksDB 写操作（磁盘）：

RocksDB 读操作：

读取 SST 文件时，某个 SST 文件是上一层 SST 文件的集合，所以在里边把 Key 从小到大排序，如果要找的 key 不在在这个区间，则会找下一个 SST 文件。如果在，则会用二分查找法。

列簇：

两个列簇可以存放不同表的键值对，管理的时候，不同表到不同列簇管理，这是 TiDB 的数据分片技术。如果写的时候不指定某个列簇，则会使用默认的列簇（default）。但 WAL 日志是部分列簇的，不管使用哪个列簇都会共享一份 WAL 日志。
