性能提升300%！JVM分配优化三板斧​，JVM 的内存区域划分、对象内存布局、百万 QPS 优化实践

大家好，我是码哥，《Redis 高手心法》畅销书作者。

在 JVM 的世界中，运行时数据区域是整个虚拟机的基础，它决定了程序的内存管理、线程的执行流以及垃圾回收的核心逻辑。

运行时数据区域的划分不仅体现了 JVM 的设计哲学，还在性能优化中起着至关重要的作用。

今天，我们来学习下 JVM 的内存区域划分、对象内存布局、百万 QPS 优化实践。

进入正文前，介绍下我的点击查看详细介绍 -> 《Java 面试高手心法 58 讲》专栏内容涵盖 Java 基础、Java 高级进阶、Redis、MySQL、消息中间件、微服务架构设计等面试必考点、面试高频点。

丢掉你收藏的那些所谓的「面试宝典」，因为它们大多数深度不够，甚至内容还有错误，你只会看完就忘，还浪费时间。这也是为何每次面试你都回答不好的原因，找不到好工作的原因。

正文开始......

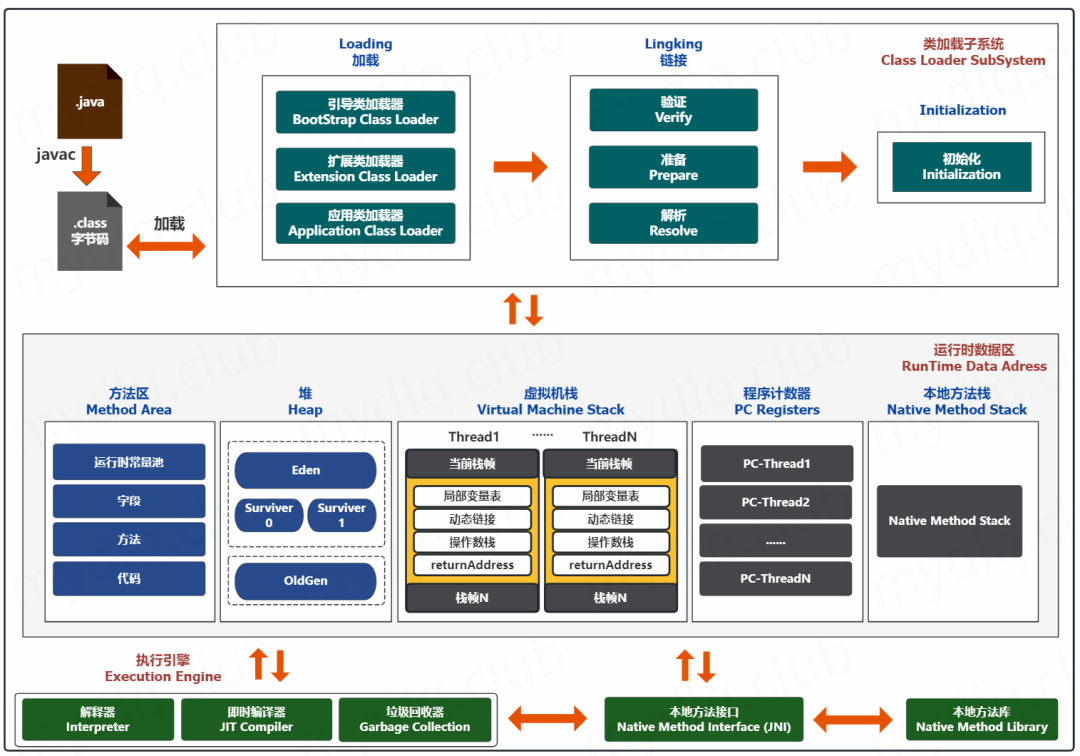

内存区域划分

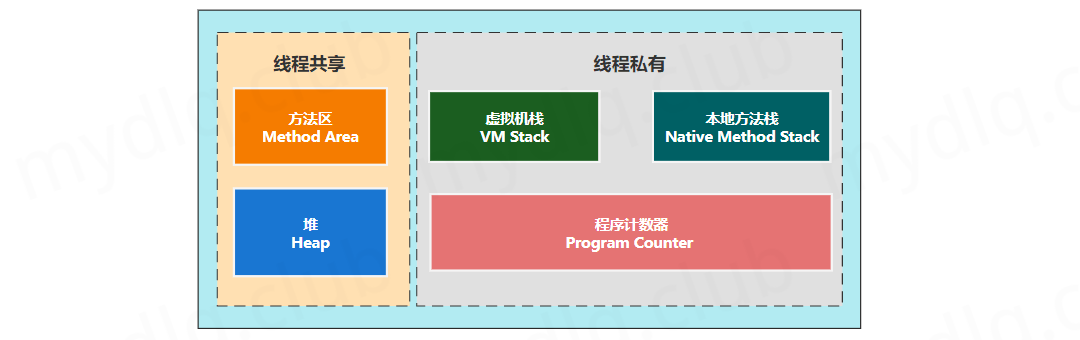

JVM 内存可分为 线程私有 和 线程共享 两大类区域：

线程私有区域

• 程序计数器（PC Register）
• 作用：记录当前线程执行的字节码指令地址，确保线程切换后能恢复执行点。
• 特点：唯一不会出现 OutOfMemoryError
  的区域，生命周期与线程绑定。
• Java 虚拟机栈（JVM Stack）
• 作用：存储方法调用的栈帧，包含局部变量表、操作数栈、动态链接等信息。
• 异常：StackOverflowError（栈深度溢出）和 OutOfMemoryError
  。
• 本地方法栈（Native Method Stack）
• 作用：服务于 JNI 调用的本地方法（如 C/C++ 代码），结构与虚拟机栈类似。

线程共享区域

• 堆（Heap）
• 新生代：包括 Eden 区和两个 Survivor 区（From/To），用于短生命周期对象。
• 老年代：存放长期存活对象（如经过多次 GC 仍存在的实例）。
• 作用：存储所有对象实例和数组，是垃圾回收（GC）的核心区域。
• 结构：
• 调优参数：通过 -Xms
  （初始堆大小）和 -Xmx
  （最大堆大小）控制容量。
• 方法区（Method Area）/ 元空间（Metaspace）
• 作用：存储类元数据（如字段、方法）、常量池、静态变量等。
• 演变：JDK 8 后永久代（PermGen）被元空间取代，使用本地内存，避免 OutOfMemoryError: PermGen
  。

其他关键区域

• 直接内存（Direct Memory）
• 作用：通过 ByteBuffer.allocateDirect()
  分配，绕过堆内存直接访问物理内存，提升 I/O 性能。
• 特点：不属于 JVM 管理，但溢出时仍可能引发 OutOfMemoryError
  。
• 运行时常量池
• 归属：方法区的一部分，存储编译期生成的字面量和符号引用。

对象内存布局

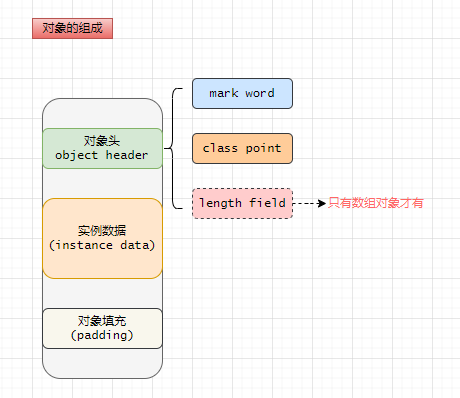

JVM 对象内存布局由三部分组成：对象头（Header）、实例数据（Instance Data）和对齐填充（Padding）。

• 对象头（Header）

  对象头结构示意图

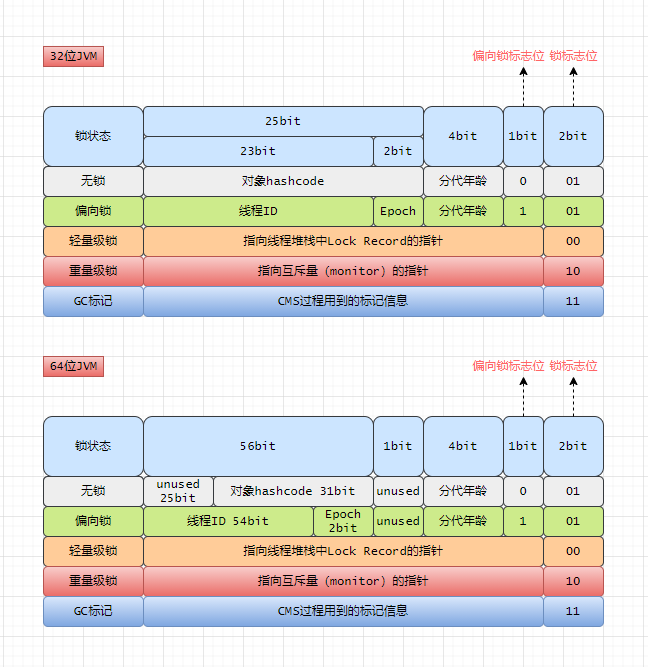

• Mark Word：存储哈希码、GC 分代年龄、锁状态等（64 位系统占 8 字节）。
• 类型指针：指向方法区的类元数据（4 字节）。
• 数组长度（仅数组对象）：记录数组长度（4 字节）。

• 实例数据（Instance Data）

• 包含对象所有成员变量（包括继承的变量）的实际值。

• 对齐填充（Padding）

• 确保对象总大小为 8 字节的整数倍，满足内存对齐要求。

JVM 内存划分的设计意义

Tina：JVM 内存划分的设计意义是什么？

设计意义主要体现在以下几个方面，其核心目标是通过对不同类型数据的分类管理，平衡性能、安全性、资源利用效率等多方面需求。

JVM 内存划分是一种典型的“空间换时间”设计哲学，通过牺牲部分内存冗余（如栈帧的独立分配、堆的分代结构），换取了高效的执行速度、灵活的垃圾回收策略和稳定的多线程环境。

这种设计不仅体现了对计算机科学底层原理的深刻理解（如栈与堆的结构特性），也反映了工程实践中对性能、安全性和扩展性的综合权衡。

提升内存管理机效率和访问性能

堆内存（Heap）存储对象实例和数组，这类数据生命周期差异大（短生命周期对象与长期存活对象并存），通过划分为新生代和老年代，结合不同的垃圾回收算法（如复制算法、标记整理算法）优化回收效率。

栈内存（Stack）存储线程私有的方法调用栈帧（局部变量、操作数栈等），利用栈结构的“先进后出”特性高效管理方法调用和返回，无需复杂内存分配机制，访问速度远快于堆。

线程私有的区域（如栈、程序计数器）避免了多线程竞争，无需加锁即可快速操作，降低并发开销。

共享区域（堆、方法区）则用于存储全局数据（如对象实例、类元信息），通过同步机制保障线程安全

优化垃圾回收性能

JVM 基于“弱代假说”（大部分对象生命周期短），将堆划分为新生代和老年代：

• 新生代采用复制算法（如 Survivor 区），快速回收短期对象；
• 老年代使用标记-清除或标记-整理算法，减少长期存活对象的回收频率。这种设计显著降低了垃圾回收的整体停顿时。

从永久代（PermGen）到元空间（Metaspace）的转变，避免了永久代内存溢出的问题，元空间使用本地内存动态扩展，减少了对 JVM 堆的依赖。

保障线程安全与程序稳定性

程序计数器为每个线程记录独立的执行指令地址，确保线程切换后能正确恢复执行。

本地方法栈与 Java 虚拟机栈分离，避免 Java 方法调用与本地代码（如 C/C++）的栈操作冲突。

不同区域的异常类型（如堆的 OutOfMemoryError
、栈的 StackOverflowError
）帮助开发者快速定位问题根源。例如，栈溢出通常由无限递归引起，而堆溢出多因对象未及时释放

支持多语言与系统交互的扩展性

本地方法栈的兼容性：为 JNI 调用提供独立栈空间，支持与 C/C++ 等语言的交互，扩展 Java 的底层资源访问能力（如操作系统 API）。

直接内存的高效 I/O：通过堆外内存（Direct Memory）减少数据在 Java 堆与 Native 堆间的复制开销，提升 NIO 等高性能操作的效率。

动态性与资源利用的平衡

元数据的灵活管理：方法区存储类元信息、常量池等数据，支持类的动态加载和卸载，避免重复加载类定义，节省内存。

内存分配策略的适配：JVM 允许通过参数（如 -Xmx
、-Xss
）调整各区域大小，开发者可根据应用特性优化内存分配（如高并发场景需增大栈容量）。

JVM 高效内存分配策略

Tina：在 Java 多线程环境下，频繁的对象分配若直接操作共享堆内存，会因全局锁竞争导致性能瓶颈。JVM 如何高效分配内存呢？

TLAB（线程本地分配缓冲区）

使用 TLAB（线程本地分配缓冲区）实现内存分配，TLAB 通过为每个线程在堆内存的 Eden 区分配独立的小块内存（默认 64KB-1MB），实现无锁化分配，减少同步开销。

例如，线程 A 在自己的 TLAB 中分配对象时，仅需移动内部指针，无需与其他线程竞争堆内存锁。

核心工作机制

分配流程：对象优先在 TLAB 中分配（指针碰撞方式）；若空间不足，触发 TLAB Refill 操作，从 Eden 区申请新 TLAB 块或退化为全局堆分配（需加锁）。

内存回收：TLAB 生命周期与线程绑定，未用完的空间在 GC 时统一回收，可能产生内存碎片但通过“填充 Dummy 对象”优化对齐。

调优关键参数

• -XX:TLABSize
  ：初始大小（默认动态调整，建议根据对象平均大小设置，如 1M）。
• -XX:MinTLABSize
  ：最小阈值（阿里案例中设为 1M 以降低初期分配压力）。
• -XX:TLABWasteTargetPercent
  ：控制 TLAB 占 Eden 区的比例（默认 1%，高并发场景可适当提升）。优化效果：通过调整 TLAB 初始大小，**使 QPS 从初始爬升到稳定峰值时间缩短 50%，减少 GC 停顿约 30%**。

逃逸分析与栈上分配

逃逸分析原理

JVM 通过静态代码分析（编译时）和动态行为追踪（运行时）判断对象作用域：

• 未逃逸对象：仅在方法内部使用（如局部变量），可进行栈上分配。
• 方法逃逸：对象作为返回值或参数传递到其他方法 → 堆分配。
• 线程逃逸：对象被其他线程访问（如存入全局集合） → 堆分配。

public void processOrder() {
    User user = new User();  // 无逃逸，栈上分配
    user.setId(100);
    // 对象未传递到外部
}

栈上分配：将未逃逸对象直接分配在栈帧中，随方法调用结束自动销毁，避免堆内存分配与 GC 开销（如循环内临时对象）。

标量替换：将对象拆解为基本类型变量（如User
对象拆为int age
），消除对象头占用空间（实验显示内存节省约 40%）。

同步消除：若对象仅被单线程访问，JIT 编译器自动移除synchronized
块（如局部锁对象）。

JVM 参数：

• -XX:+DoEscapeAnalysis
  （启用逃逸分析）
• -XX:+PrintEscapeAnalysis
  （输出分析日志）

性能对比：栈上分配较堆分配减少 30%的 GC 压力

百万 QPS 优化实践：TLAB 与参数调优

面试官：面对百万级请求，如何进行 JVM 调优？

面试时如果被问到这类问题，首先要做的就是问清楚背景，背景无非以下几个角度：业务、请求量、部署服务器等。

• 业务：目标服务主要用于处理登录请求。
• 请求量：请求量级每天百万级，且存在流量高峰期，高峰期持续时间 1-2 小时，高峰 QPS3000，其余时间 QPS 为 30。
• 部署服务器：服务部署的容器内存为 8G，单节点部署。

调优分析

登录请求结构通常不会太复杂，假设有 10 个字段，300 字节。由于登录操作，同时会进行网络通信、数据库操作、缓存操作等，预设占用内存扩大为 50 倍。那么每次请求大约占用 1.5K。

非流量高峰期 QPS30，每秒约 45K。流量高峰时段 QPS3000，每秒约 4.5M。

假设 8G 机器，分配 4G 堆内存，其中新生代 2G。那么流量高峰期 450 秒就会打满新生代，进行 MinorGC。

登录服务，不会处理复杂的业务逻辑，只进行通用鉴权，接口耗时会比较短。这意味着内存中大部分对象是朝生夕死，广泛存在于新生代。

调优策略

作为登录服务，新生代对象的创建和销毁比较频繁，大多数对象朝生夕死，同时登录请求要求快速响应，这意味着对新生代的要求较高。同时新生代垃圾回收主要采用复制算法，碎片问题相对较少，因此我们主要关注的是 STW 时长和吞吐量。

在众多新生代垃圾收集器中，Serial、ParNew、Parallel Scavenge 以及支持整堆回收的 G1 都是常见的选择。首先排除 Serial，单线程垃圾回收，效率低下。

G1 是服务器风格的垃圾收集器，针对的是具有大内存的多处理器服务器。追求实现高吞吐量的同时，最大程度降低垃圾回收时 STW 时间目标。

所以该场景下优先选择 G1 垃圾回收器，并设置一些调优。

• -XX:+USEG1G
  ：使用 G1 垃圾回收器。
• -XX:G1HeapRegionSize=16M
  ，减少大对象直接进入老年代的概率。
• -XX:MaxGCPauseMillis=100
  ，限制 GC 最大停顿时间。
• TLAB 动态调整
• 设置-XX:MinTLABSize=1M
  ，避免初期频繁 Refill（默认 64KB 易导致慢分配）。
• 启用-XX:+ResizeTLAB
  ，允许 JVM 根据分配速率自动调整 TLAB 大小（动态平衡碎片与效率）。
• 逃逸分析辅助：通过-XX:+DoEscapeAnalysis
  （默认开启）优化 80%的临时对象分配路径

优化后系统 QPS 稳定在百万级，GC 频率降至 1 次/分钟以下，P99 延迟从 200ms 降至 50ms，CPU 利用率下降 15%。

实战 Checklist 与工具链

内存问题检测脚本

#!/bin/bash
# 快速检测JVM内存配置
echo "堆配置: -Xms$(jinfo -flag InitialHeapSize $PID | cut -d= -f2) -Xmx$(jinfo -flag MaxHeapSize $PID | cut -d= -f2)"
echo "元空间: -XX:MetaspaceSize=$(jinfo -flag MetaspaceSize $PID | cut -d= -f2)"
echo "TLAB状态: $(jinfo -flag UseTLAB $PID)"

堆外内存泄漏排查四步法

1. 定位嫌疑进程：top -p $PID
   观察 RES 与 VIRT 差值；
2. 分析 NIO Buffer：jcmd $PID VM.native_memory detail
   ；
3. 追踪 JNI 调用：-XX:+PrintJNIResolving
   ；
4. Dump 分析：gdb -ex "dump memory dump.bin 0xSTART 0xEND" $PID
   。
