面对 AI 应用带来的非结构化数据管理挑战，Apache Cloudberry 引入了一种专门用来存储管理非结构化数据的新的表类型—— Directory Table（目录表）。
01 Tablespace
在介绍 Directory Table 之前，我们首先需要理解数据库中的一个经典概念：Tablespace，它指的是数据库文件存储的本地目录地址，例如 code/base/。
在 PostgreSQL 中，其默认的 Tablespace 是 pg_default，对应的数据目录是 base 目录，可以通过 default_tablespace 的 guc 来修改默认 tablespace。
以对象存储为例：/bucket_name/tablespace-1/；
以 HDFS 为例 ：/usr/warehouse/tablespace-1/；
在创建表时，我们可以指定该表使用的 Tablespace。如果不指定，它将使用默认的 Tablespace。而本期我们要讲解的 Directory Table，实际上就是依赖于 Tablespace 来实现的。接下来，我们将通过实际操作来演示 Tablespace 的使用。
02 Directory Table 实现原理
图 1 Directory Table 存储架构
当处理非结构化数据时，我们可以通过执行 CopyFrom 命令或使用 gpdirtableload 工具将其导入到 Directory Table 中。导入的数据将被存储在 Tablespace 中。
如果使用的是 Local Directory Table，数据将存储在 Local Tablespace（本地表空间）中； 而如果使用的是 Remote Directory Table，数据则会存储在 DFS Tablespace（分布式文件系统表空间）中。
Directory Table 主要涉及三个与元数据相关的操作部分，分别是：Index（索引）、Catalog（目录）以及 Schema table（模式表）。
如下图所示，Catalog 中包含了一张名为 pg_directory_table 的系统表。这张系统表包含三个关键字段：DT_OID，用于唯一标识 Directory Table 的对象标识符（OID）；Tablespace 的 OID，用于标识表空间；以及 Directory Table 的具体文件路径。

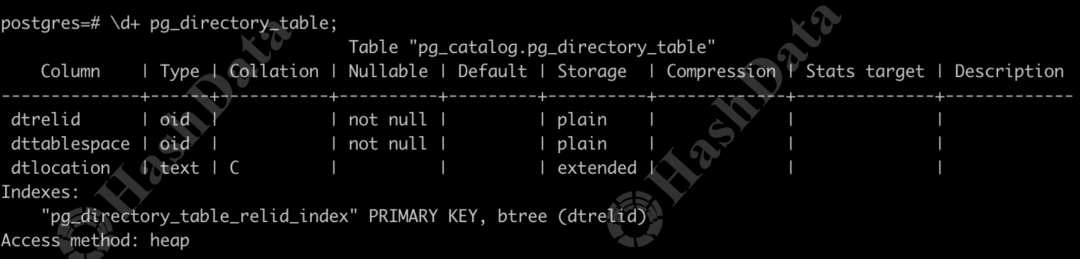

图 2 Catalog 表结构图
Schema table 可以理解为一张普通 Heap 表，专门用于记录 Directory Table 中的层级信息，从而管理 Directory Table 中存储的所有非结构化数据。Schema table 主要包含五个字段：
relative_path，即文件的相对路径，也可以理解为文件在 Directory Table 中的名称；
size，表示文件的大小； upload_time，记录文件上传的时间； MD5，用于文件的完整性校验； 以及 tag，允许用户在上传文件后添加标签，以便更方便地管理和检索这些非结构化数据。

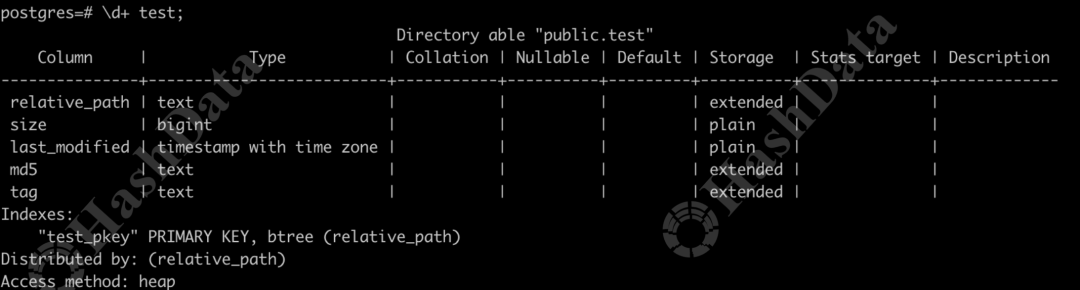

图 3 Schema table 结构图
03 创建 Directory Table

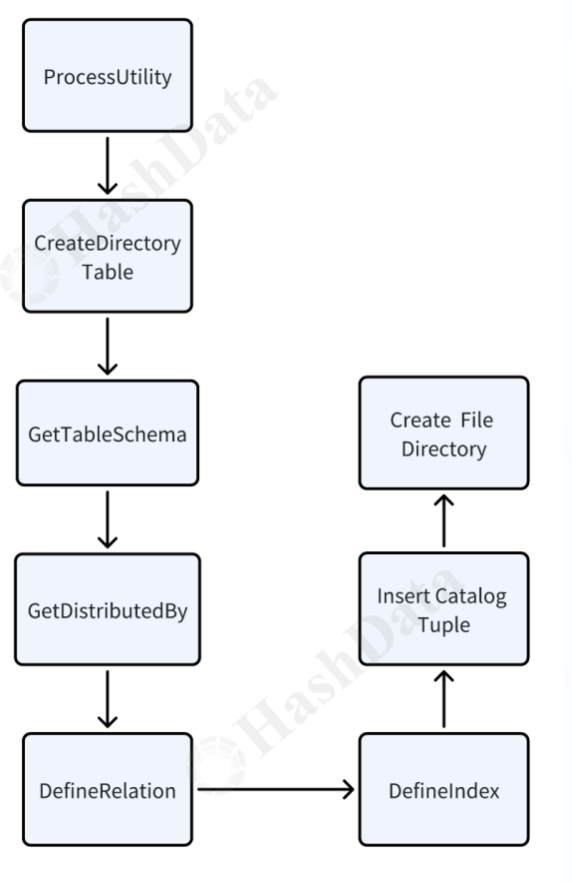

图 4 创建 Directory Table 流程图
Directory Table 的 Schema 表按照 relative path 列进行分布，上传的非结构化数据文件，会基于分布列将数据分布存储到 segment 中。 主键为 relative path，在插入非结构化数据时，relative path 相同的拒绝插入。同时可以加速 Schema 表的查询效率。 Directory Table 的权限检查基于 Schema 表。 创建成功后，会在 pg_directory_table 系统表中插入一条对应 tuple，同时会在对应的 Tablespace 下生成对应目录。 Schema 表禁止除 Update tag 列外的一切 DML 操作。
04 导入 Directory Table
图 5 Copy 导入非结构化数据流向图
下图是关于 Copy 代码的一个流程：首先，系统会判断操作是否通过 CopyFrom 接口发起，并检查所操作的表是否为 Directory Table，若不是 Directory Table，则执行常规的 Copy table 逻辑；若是，则进一步判断其类型为 QD 还是 QE，分别执行发送数据或接收数据的流程。最后，无论执行了哪种类型的操作，都会进行必要的清理工作，以确保资源得到正确释放和状态得到更新。

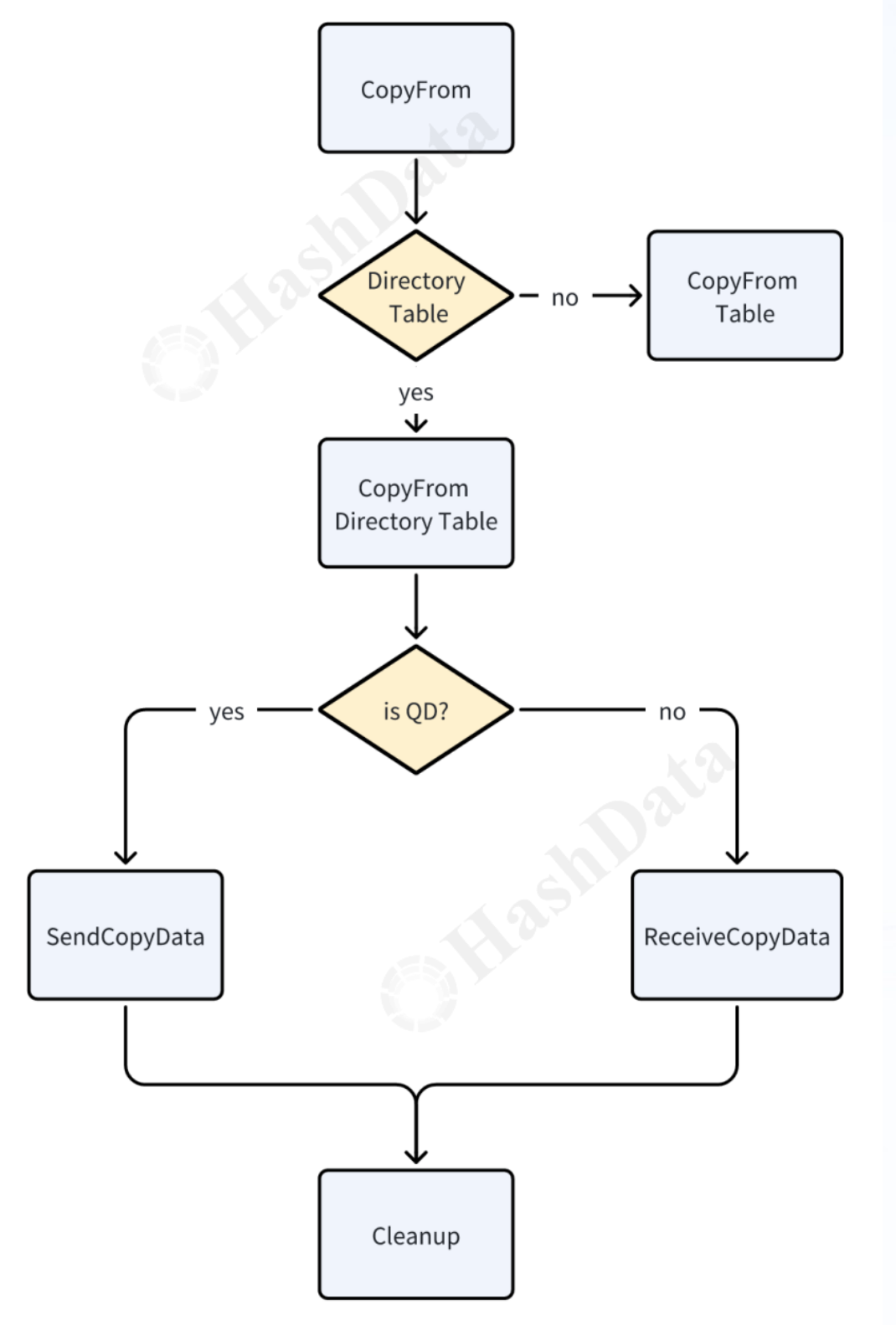

图 6 Copy 代码流程
QD 具体的执行流程如下：

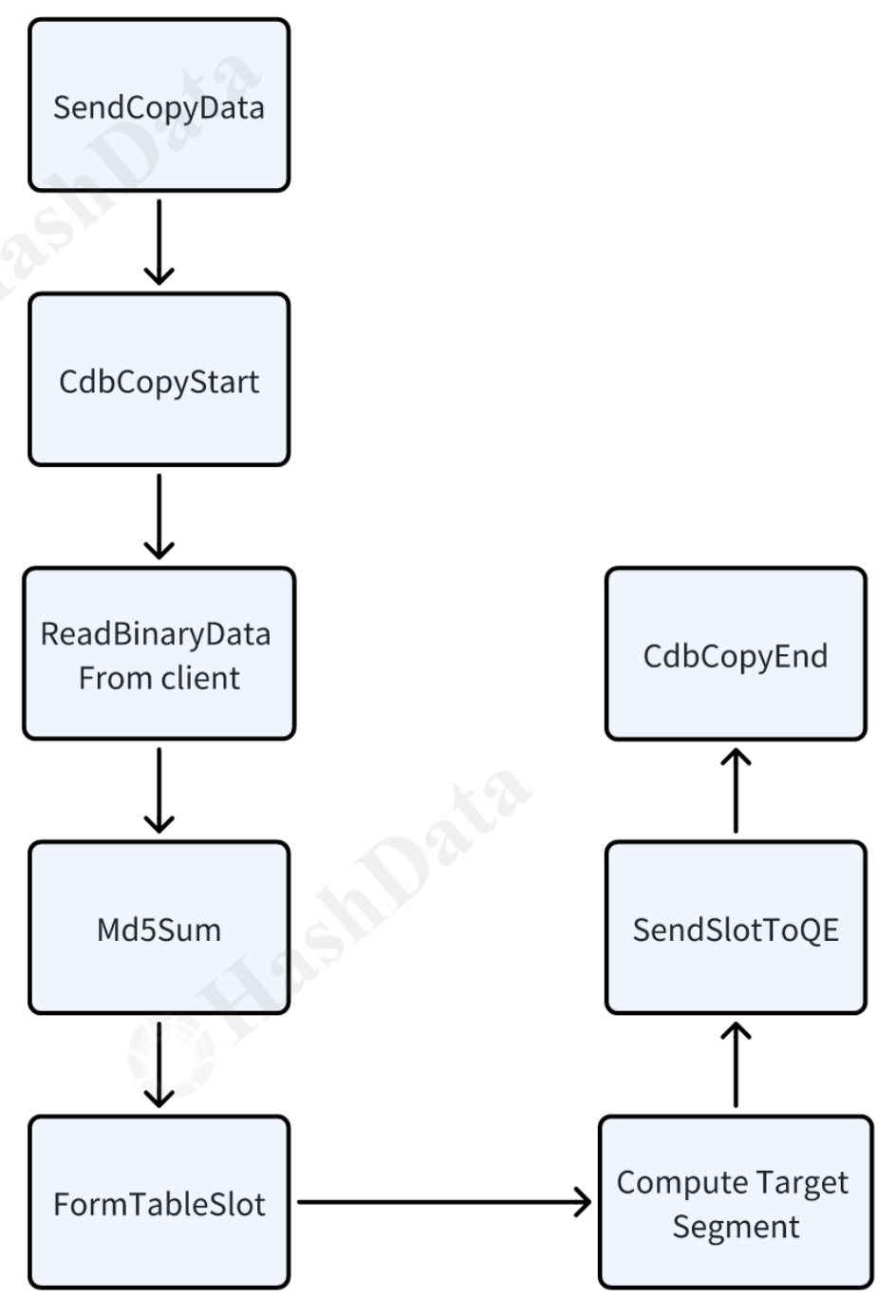

图 7 Copy 导入 - QD 流程
CdbCopyStart 会执行 buildGang，建立 QD→QE 之间的 connection，通过 pg 中的 libpq 来传输数据。
ReadBinaryData 会从 libpq 中读取二进制数据流。
Md5Sum 会动态计算 md5，直至文件传输完成得到整个文件的 md5。
ComputeTargetSeg 会基于 relative path 分布键计算 tuple 需要发送的 QE。
CdbCopyEnd 会等待 Copy 到 QE 过程的结束，并收集 QE 返回的状态和统计信息。

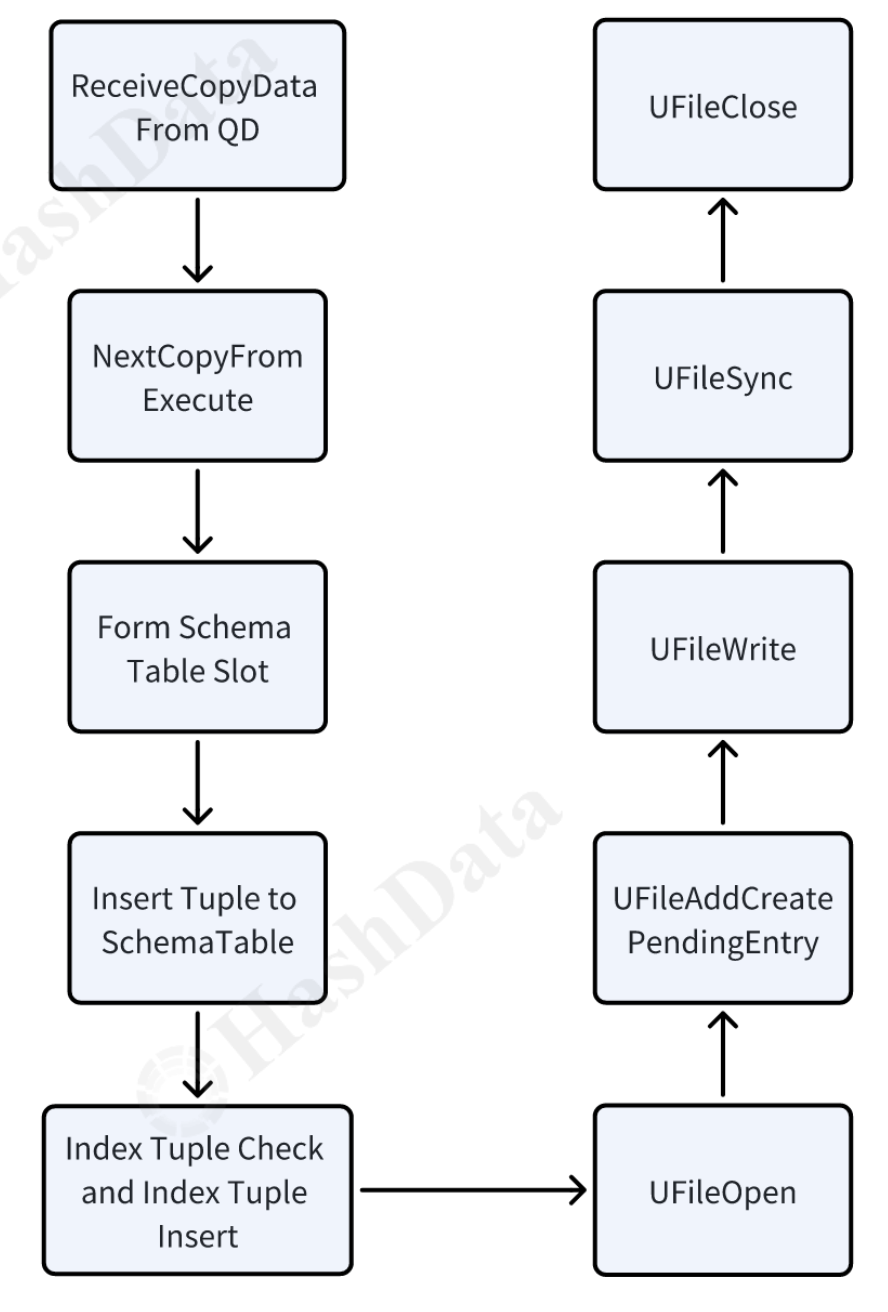

图 8 Copy 导入 - QE 流程
NextCopyFromExecute 会从 libpq 中读取 QD 发送的数据并存到 TupleTableSlot 中。
Index Tuple Check 会基于主键检查当前 tuple 是否已经在 index 中存在，这里主键为 relative_path，可以避免相同文件名覆盖。
UFileAddCreatePendingEntry 会添加一个 PendingDelete 对象到链表中，类似于 pg 中 pending delete 的机制，该链表会在事务提交将数据文件落盘，在事务回滚时删除数据文件，保证了数据文件的事务性。
UFileOpen/UFileWrite/UFileSync/UFileClose 是数据文件操作的统一接口，通过这些接口可以实现对底层存储介质的透明，如本地存储或者远端对象存储。
那么如何在 Directory Table 中查询数据呢？如下图所示，我们提供了一些 UDF（用户定义函数）来进行查询。

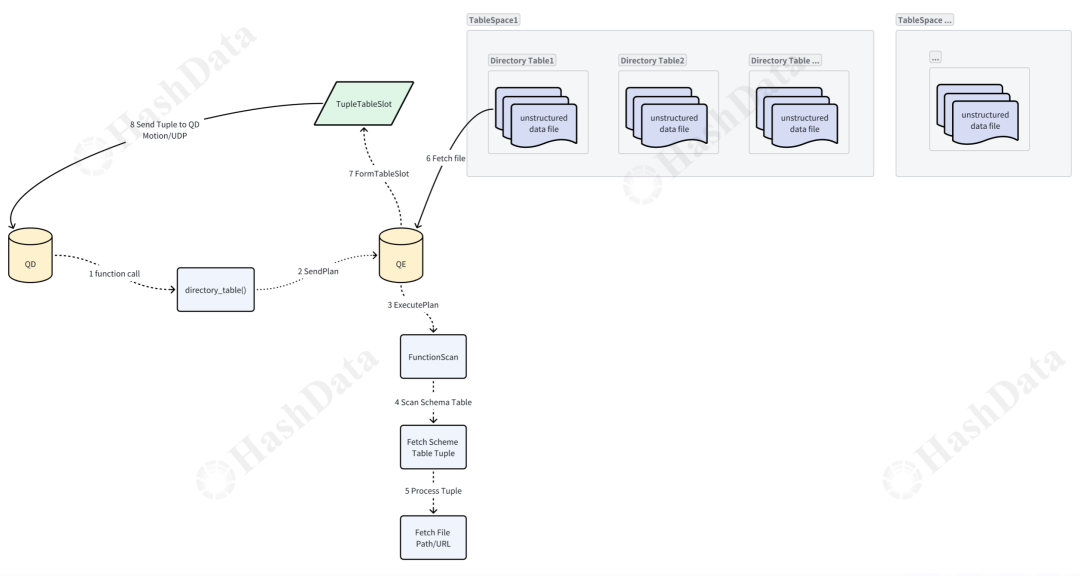

图 9 查询数据流程
QD 调用 Directory Table 的函数。函数执行时，QD 会向 QE 发送查询计划。QE 收到计划后执行它，并调用 FunctionScan 来扫描 schema 表，找到要查询的那条 tuple，并获取具体的文件路径或 URL（本地文件为路径，远端文件为 URL）。
QE 拿到这个路径或 URL 后，会到 Tablespace 找到对应的 Directory Table，然后找到对应的非结构化数据，紧接着给 QD 返回一个 TupleTableSlot，而返回的数据通过 Motion 的 UDP 传输方式，保证了传输的可靠性。
05 删除数据
图 10 删除数据流程
当 QD 调用这个函数时，它会将删除命令发送给 QE。QE 收到命令后，会调用 remove_file segment 函数，执行一个顺序扫描，扫描 schema 表以找到要删除的 tuple，并获取对应的路径或 URL 。
随后，QE 会构造一个 pending delete 对象，并将其添加到 pending delete 链表中，同时在 schema 表中删除对应的 tuple。这个 pending delete 机制在 commit 或 rollback 时决定文件的最终状态。
06 删除 Directory Table

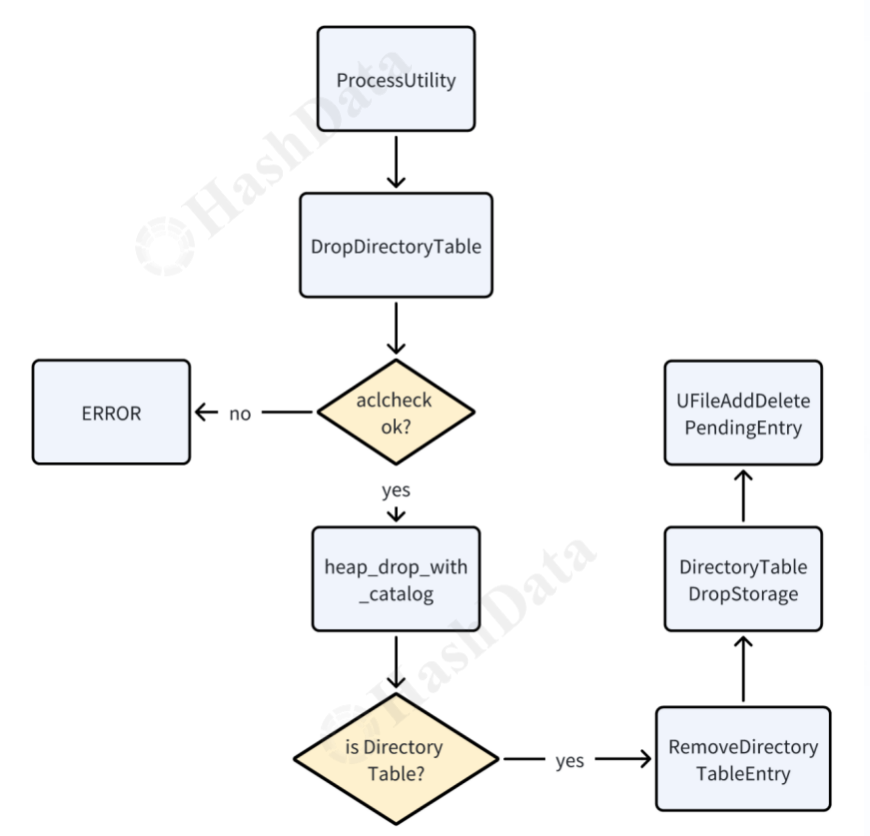

最后，展示最删除 Directory Table 的流程图，这里需要注意：
aclcheck 会对权限进行检查，只有超级用户或者是 Directory Table 的 owner 才有权限执行删除。
heap_drop_with_catalog 会在 pg_class 元数据的 tuple 进行删除。
RemoveDirectoryTableEntry 会将 pg_directory_table 系统表中对应的 tuple 删除。
UFileAddDeletePendingEntry 类似于 UFileAddCreatePendingEntry，在执行删除时会添加一个 PendingDelete 对象到链表中，该链表会在事务提交将数据文件删除，在事务回滚时不做处理。
图 11 删除 Directory Table 的流程
