介绍
Netflow v5 v9 v10（IPFIX），支持大部分网络厂商及VMware的分布式交换机。
NetFlow是一种数据交换方式。Netflow提供网络流量的会话级视图，记录下每个TCP/IP事务的信息。当汇集起来时，它更加易于管理和易读。Netflow由Cisco创造。而IPFIX是Netflow v9的开放标准实现。
同NetFlow一样，sFlow是一种向采集器发送报告的推送技术。所不同的是，NetFlow是一种基于软件的技术，而sFlow则采用内置在硬件中的专用芯片，这种做法消除了路由器或交换机的CPU和内存的负担，但也牺牲了灵活性。
本教程修改了ElasticFlow 4版本，以支持 Elasticsearch 8 ，还更新了Logstash 7到最新版本，Geo IP/AS地址库到最新版本。
已在Elasticsearch 8.13上测试过
单机部署教程：https://songxwn.com/elk/
ELK系列文章：https://songxwn.com/categories/linux/ELK/
注：多谢袖子Seven 大佬提供的Kibana 模板和帮助。
各种Flow 类型
ElasticFlow
ElasticFlow 是基于Logstash 7的修改版本，支持Netflow、IPfix、Sflow，自带模板。但目前已闭源。
注意事项
• Docker网络使用主机模式，占用 2055、6343、4739端口。 • 本文章适用于接入现有的ES 8数据库。
使用Docker-compose部署
cd opt
git clone https://github.com/Songxwn/elastiflow.git
# 下载配置文件
cd opt/elastiflow
vim docker-compose.yml
# 修改配置文件，更改ES地址，账号、密码。
docker-compose pull
# 加载镜像
docker-compose up -d
# 启动镜像，静等几分钟。
ss -an | grep 2055
ss -an | grep 6343
ss -an | grep 4739
# 确认服务已启动。
配置文件示例
version: '3'
services:
elastiflow-logstash:
image:songxwn/elastiflow-logstash:4.8.12
container_name:elastiflow-logstash
restart:'unless-stopped'
network_mode:host
environment:
# JVM Heap size - this MUST be at least 3GB (4GB preferred)
LS_JAVA_OPTS:'-Xms4g -Xmx4g'
# ElastiFlow global configuration
ELASTIFLOW_AGENT_ID:elastiflow
ELASTIFLOW_GEOIP_CACHE_SIZE:16384
ELASTIFLOW_GEOIP_LOOKUP:'true'
ELASTIFLOW_ASN_LOOKUP:'true'
ELASTIFLOW_OUI_LOOKUP:'false'
ELASTIFLOW_POPULATE_LOGS:'true'
ELASTIFLOW_KEEP_ORIG_DATA:'true'
ELASTIFLOW_DEFAULT_APPID_SRCTYPE:'__UNKNOWN'
# Name resolution option
ELASTIFLOW_RESOLVE_IP2HOST:'false'
ELASTIFLOW_NAMESERVER:'127.0.0.1'
ELASTIFLOW_DNS_HIT_CACHE_SIZE:25000
ELASTIFLOW_DNS_HIT_CACHE_TTL:900
ELASTIFLOW_DNS_FAILED_CACHE_SIZE:75000
ELASTIFLOW_DNS_FAILED_CACHE_TTL:3600
ELASTIFLOW_ES_HOST:'http://127.0.0.1:9200'
#ELASTIFLOW_ES_USER: 'elastic'
#ELASTIFLOW_ES_PASSWD: 'changeme'
ELASTIFLOW_NETFLOW_IPV4_PORT:2055
ELASTIFLOW_NETFLOW_UDP_WORKERS:2
ELASTIFLOW_NETFLOW_UDP_QUEUE_SIZE:4096
ELASTIFLOW_NETFLOW_UDP_RCV_BUFF:33554432
ELASTIFLOW_SFLOW_IPV4_PORT:6343
ELASTIFLOW_SFLOW_UDP_WORKERS:2
ELASTIFLOW_SFLOW_UDP_QUEUE_SIZE:4096
ELASTIFLOW_SFLOW_UDP_RCV_BUFF:33554432
ELASTIFLOW_IPFIX_UDP_IPV4_PORT:4739
ELASTIFLOW_IPFIX_UDP_WORKERS:2
ELASTIFLOW_IPFIX_UDP_QUEUE_SIZE:4096
ELASTIFLOW_IPFIX_UDP_RCV_BUFF: 33554432
• ELASTIFLOW_ES_HOST 需要修改。 • ELASTIFLOW_ES_USER 需要修改，如果无认证，则不需要取消注释。 • ELASTIFLOW_ES_PASSWD 需要修改，如果无认证，则不需要取消注释。

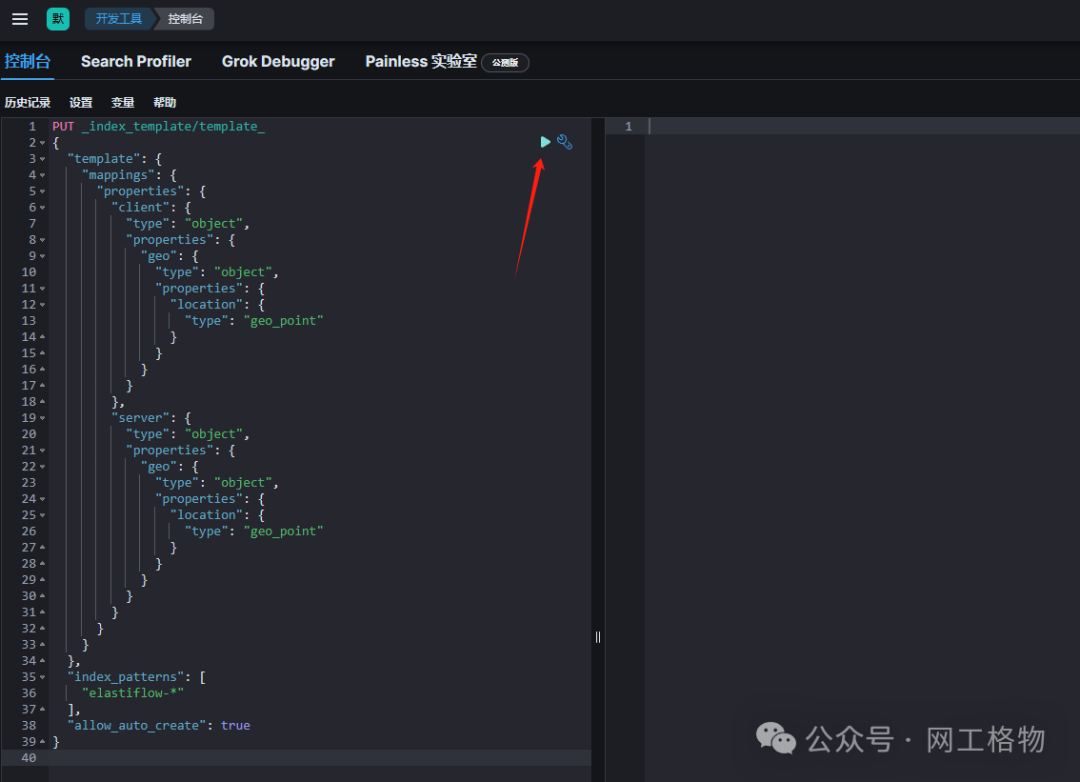

索引模板创建
需要打开Kibana Web，在主菜单-Stack Management -开发工具执行。
PUT _index_template/template_
{
"template": {
"mappings": {
"properties": {
"client": {
"type": "object",
"properties": {
"geo": {
"type": "object",
"properties": {
"location": {
"type": "geo_point"
}
}
}
}
},
"server": {
"type": "object",
"properties": {
"geo": {
"type": "object",
"properties": {
"location": {
"type": "geo_point"
}
}
}
}
}
}
}
},
"index_patterns": [
"elastiflow-*"
],
"allow_auto_create": true
}

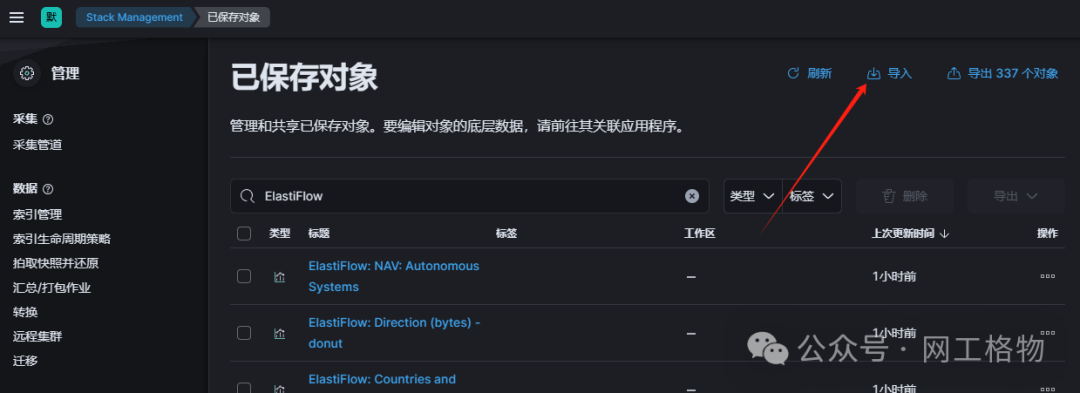

Kibana 模板导入
模板下载：https://songxwn.com/file/elastiflow4.kibana.8.x.ndjson
需要打开Kibana Web，在主菜单-Stack Management -已保存对象导入。
交换机Sflow配置实例
Juniper
protocols sflow {
polling-interval 20;
sample-rate 1000;
collector 10.204.32.46;
interfaces ge-0/0/0.0;
}
MikroTik ROS 配置IPFIX
/ip traffic-flow
set cache-entries=1M enabled=yes interfaces=ether2
/ip traffic-flow target
add dst-address=2.2.2.2 src-address=1.1.1.1 v9-template-refresh=15 version=ipfix
ELK 自带插件-可不看
Logstash 自带配置示例
input {
udp {
port => 2055
codec => netflow
}
}
Filebeat 配置示例
- module: netflow
log:
enabled: true
var:
netflow_host: 0.0.0.0
netflow_port: 2055
[root@cncs ~]# filebeat modules enable netflow
Enabled netflow
[root@cncs ~]# filebeat modules list
Enabled:
netflow
Disabled:
activemq
......
参考
https://www.elastic.co/guide/en/logstash/current/plugins-codecs-netflow.html
https://www.elastic.co/guide/en/beats/filebeat/8.7/filebeat-module-netflow.html
https://www.eflytop.com/post/elk-netflow/
