细说工作流数据库表结构（下篇）

《细说工作流数据库表结构（上篇）》介绍了工作流生成的部分数据库表结构，主要讲了二进制、属性以及运行系列的数据库表。除此之外，就是我们本篇要介绍的关于历史系列的数据库表等，让你对工作流相关的数据库表结构有更多的认识。

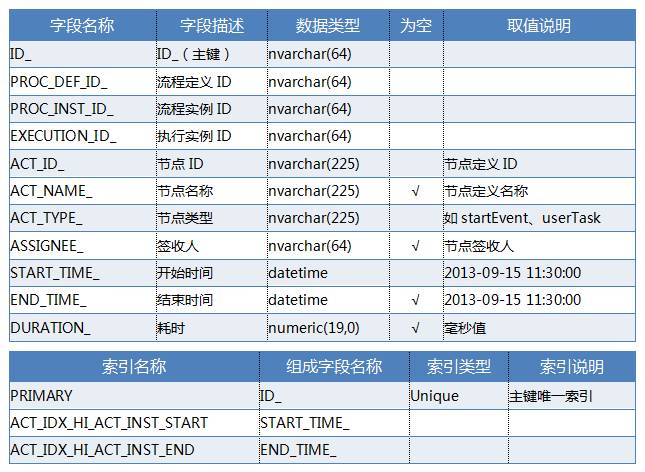

历史节点表（act_hi_actinst）

这里记录流程流转过的所有节点，与HI_TASKINST不同的是，taskinst只记录usertask内容。

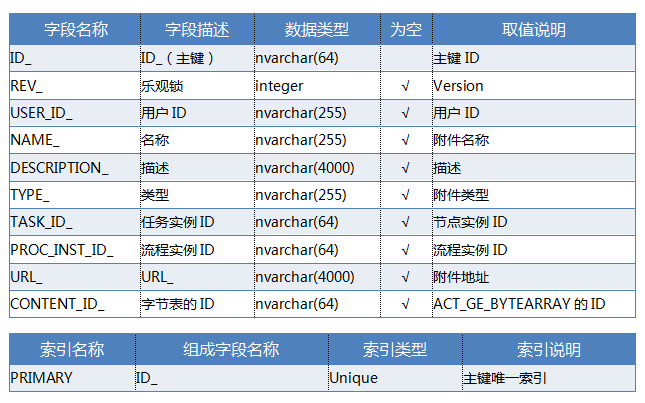

历史附件表（act_hi_attachment）

暂未找到应用场景。

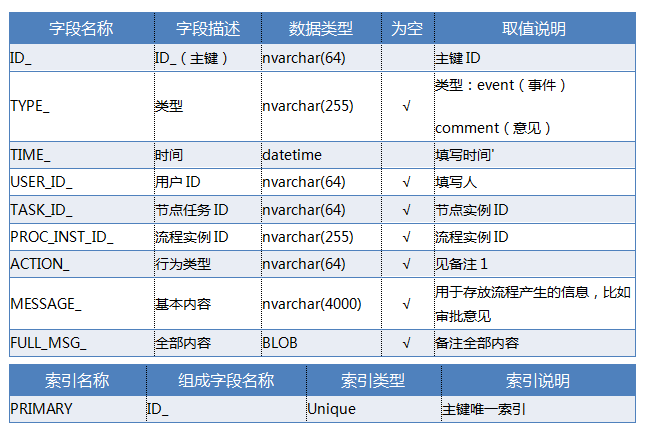

历史备注表（act_hi_comment）

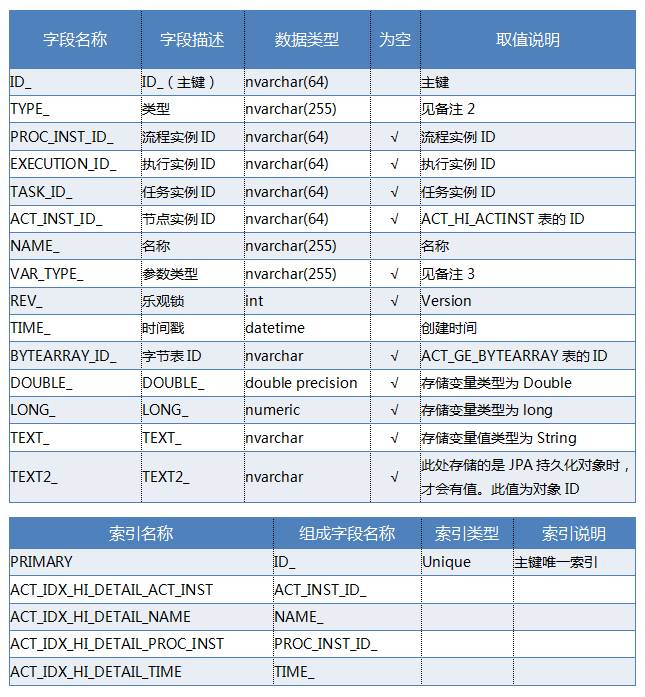

历史详情表（act_hi_detail）

流程中产生的变量详细，包括控制流程流转的变量，业务表单中填写的流程需要用到的变量等。

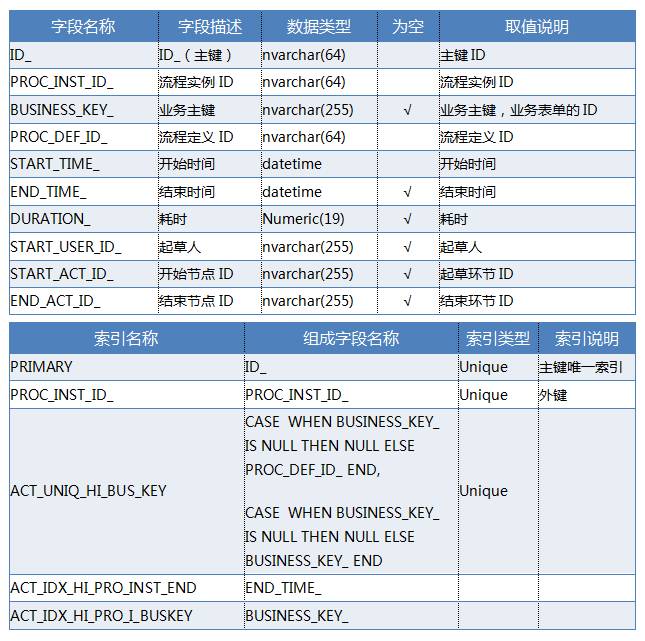

历史流程实例表（act_hi_procinst）

记录流程实例的历史表。

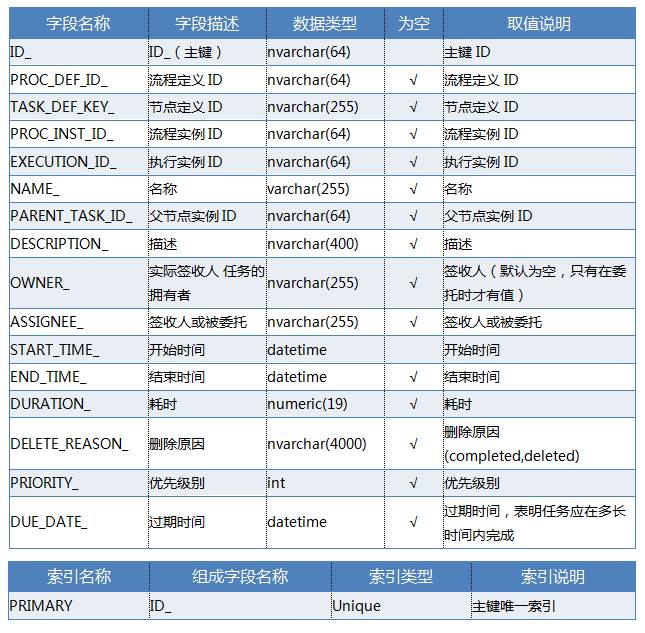

历史活动实例表（act_hi_taskinst）

记录活动实例的历史记录。

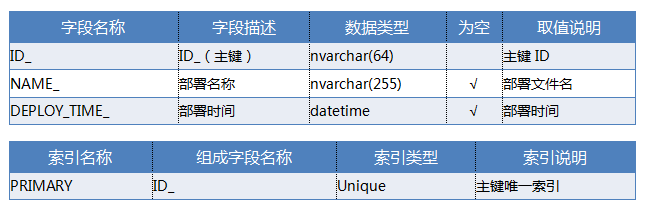

流程部署表（act_re_deployment）

部署流程定义时需要被持久化保存下来的信息。

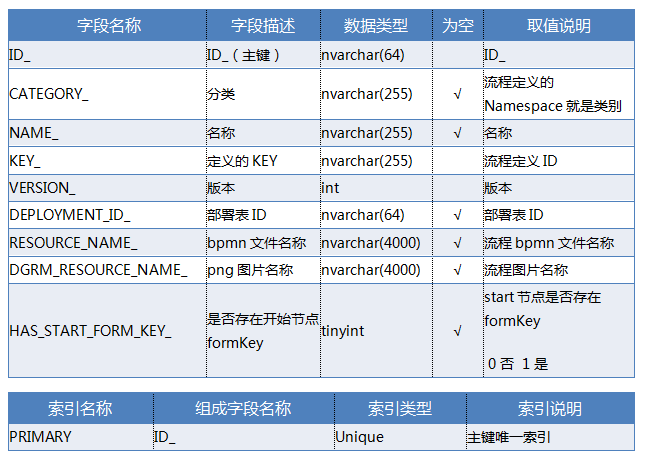

业务流程定义数据表（act_re_procdef）

此表和ACT_RE_DEPLOYMENT是多对一的关系，即，一个部署的bar包里可能包含多个流程定义文件，每个流程定义文件都会有一条记录在ACT_REPROCDEF表内，每个流程定义的数据，都会对于ACT_GE_BYTEARRAY表内的一个资源文件和PNG图片文件。

和ACT_GE_BYTEARRAY的关联是通过程序用ACT_GE_BYTEARRAY.NAMEACT_RE_PROCDEF.NAME_完成的，在数据库表结构中没有体现。
