LaTex中使用XY-pic绘制交换图表

海人为记 2020-12-28
8653

XY-pic 是绘制流程图的专用宏包。要想使用它,只需在导言区加上:

\usepackage[options]{xy}

复制
  • [options]
    options
    是列出需要载入的 XY-pic
    的选项。这些选项基本上被用于调试这个宏包的使用。建议使用 all
    ,可以让 LaTex 载入 XY 的所有命令。

XY-pic
中最常用的是基于矩阵的图形。它的矩阵语法如下:

\xymatrix{object}

复制
  • {object}
    object
     的矩阵语法,和 matrix
    环境类似,矩阵的内容将以数学模式排版。

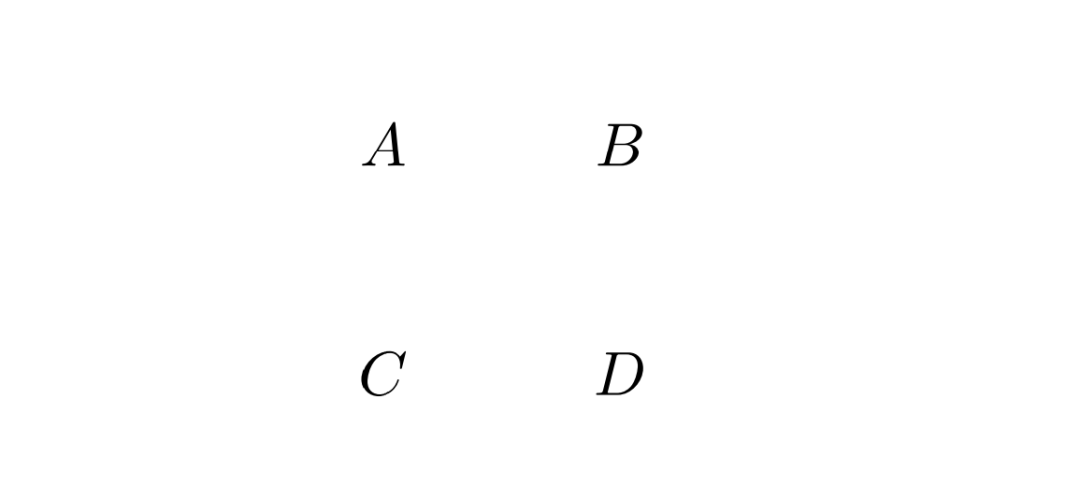

如下是使用 XY-pic
绘制在画布上一个矩阵:

\begin{displaymath}
\xymatrix{A & B \\
C & D }
\end{displaymath}

复制

命令 \xymatrix
必须置于数学模式中。上面的例子设定了一个两行两列的矩阵。只要使用命令 \ar[direction]
添加带方向的箭头即可,而箭头命令要放在其触发的那个单元里。direction
参量是箭头的方向(u
:上,d
:下,r
:右 以及 l
:左)。

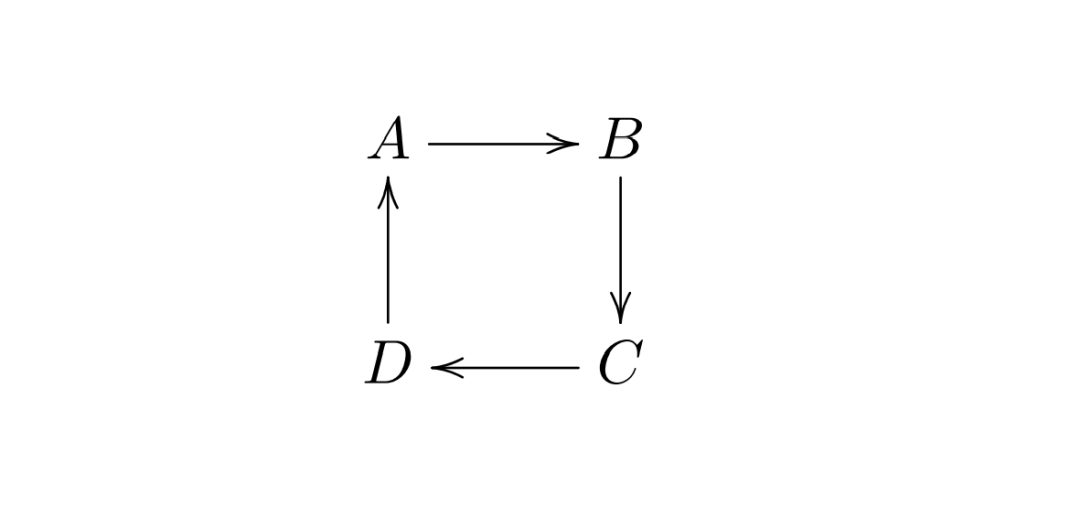

命令 \xymatrix
必须置于数学模式中。这里,我们设定了一个两行两列的矩阵。为了画出流程,我们只需要使用命令 \ar
增加带方向的箭头即可。

\begin{displaymath}
\xymatrix{
A \ar[r] & B \ar[d] \\
D \ar[u] & C \ar[l]
}
\end{displaymath}

复制

而对角线可以指向不同的方向参量。下面是一个指向同一个方向的箭头。

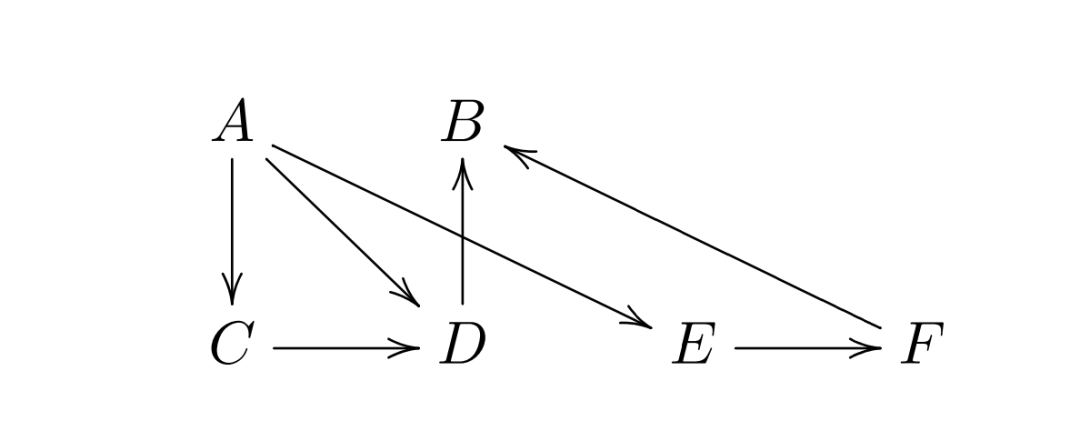

要画对角线,可以指出不只一个方向参量。实际上,你还可以重复同一个方向来得到更大的箭头。

\begin{displaymath}
\xymatrix{
A \ar[d] \ar[dr] \ar[drr] & B &&\\
C \ar[r] & D \ar[u] & E \ar[r] & F \ar[ull]
}
\end{displaymath}

复制

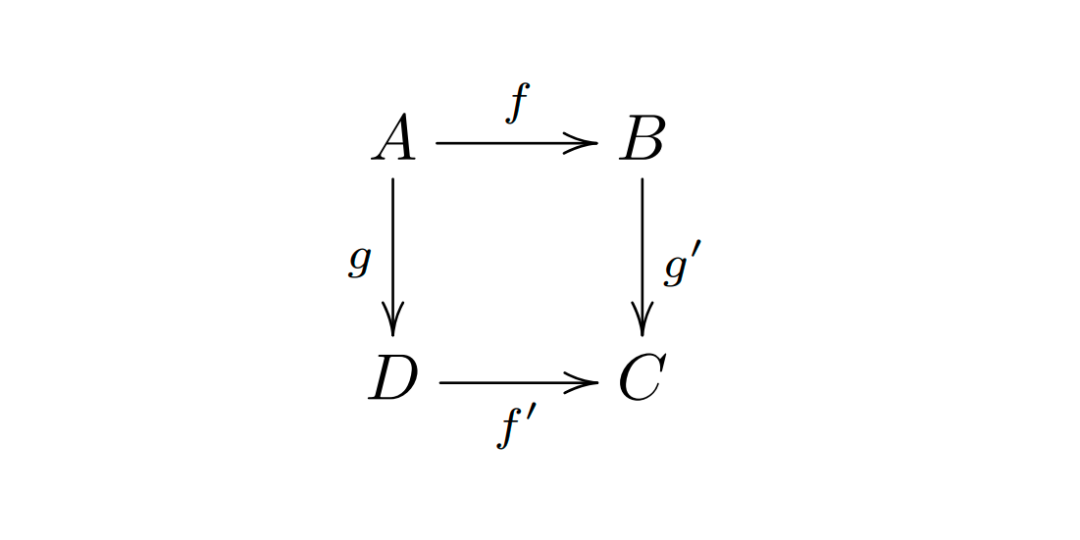

还可以给箭头加上标签,只需要使用普通的上标和下标即可。

\begin{displaymath}
\xymatrix{
A \ar[r]^f \ar[d]_g &
B \ar[d]^{g’} \\
D \ar[r]_{f’} & C
}
\end{displaymath}

复制

如上图所示,使用上下标会给箭头添加标签。上标表示放在 “箭头的上方”,下标表示放在 “箭头的下方”。如果想把标签放在箭头上可以使用 |
。如下所示:

\begin{displaymath}
\xymatrix{
A \ar[r]|f \ar[d]|g &
B \ar[d]|{g’} \\
D \ar[r]|\hole & C
}
\end{displaymath}

复制

上面有一个命令,我们没有见到过,就是 \ar[...]|\hole
,这是用来绘制空心箭头的。

下面给出不同类型的箭头。

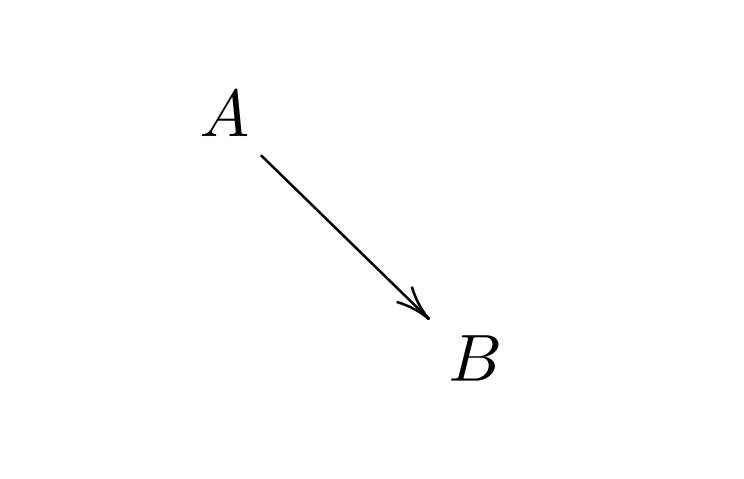

\begin{displaymath}
\xymatrix{
A \ar@{->}[dr] \\
& B
}
\end{displaymath}

复制

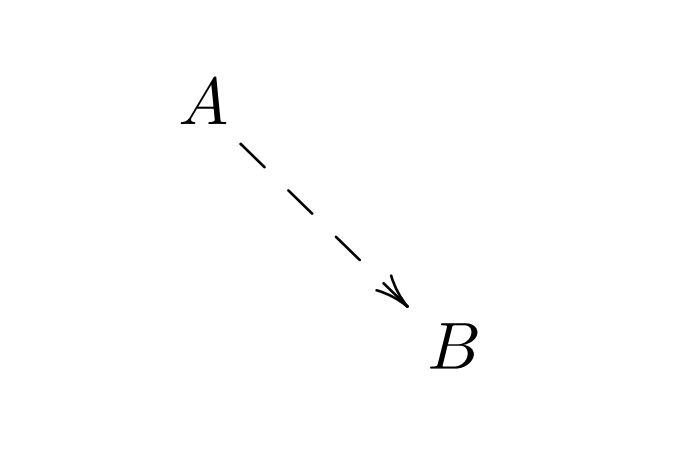

\begin{displaymath}
\xymatrix{
A \ar@{-->}[dr] \\
& B
}
\end{displaymath}

复制

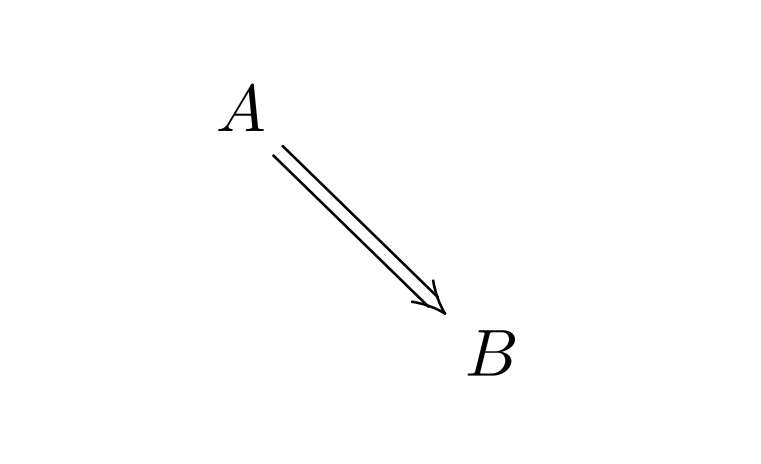

\begin{displaymath}
\xymatrix{
A \ar@{=>}[dr] \\
& B
}
\end{displaymath}

复制

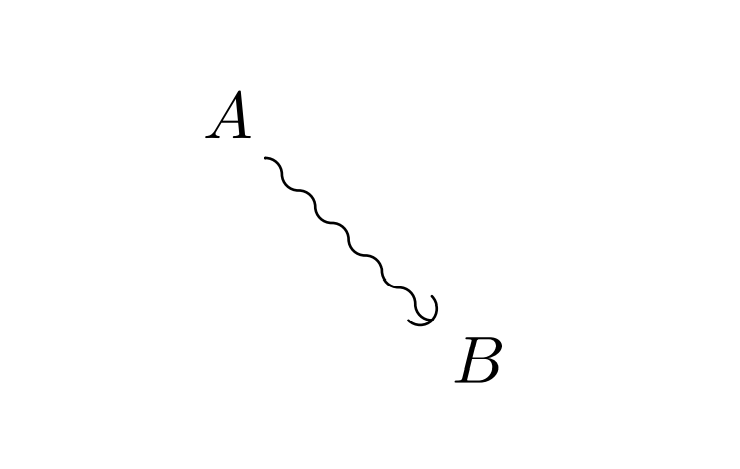

\begin{displaymath}
\xymatrix{
A \ar@{~)}[dr] \\
& B
}
\end{displaymath}

复制

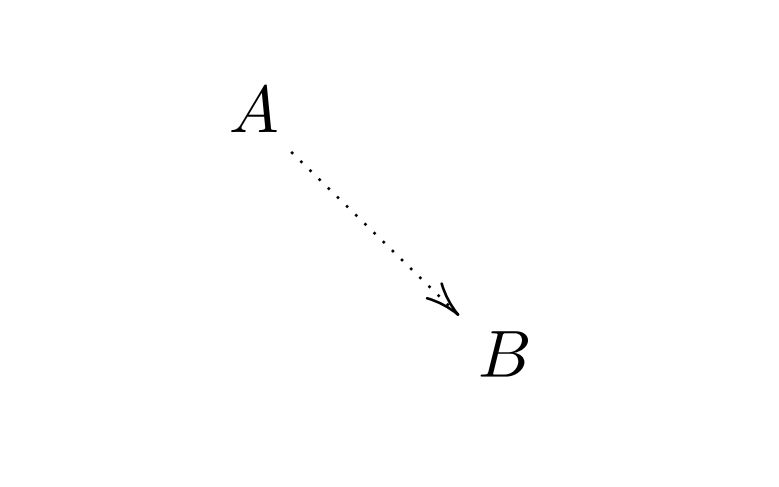

\begin{displaymath}
\xymatrix{
A \ar@{.>}[dr] \\
& B
}
\end{displaymath}

复制

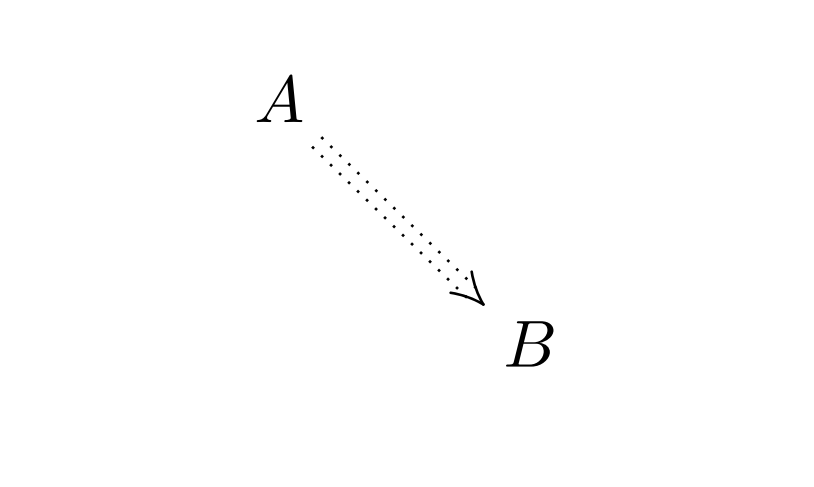

\begin{displaymath}
\xymatrix{
A \ar@{:>}[dr] \\
& B
}
\end{displaymath}

复制

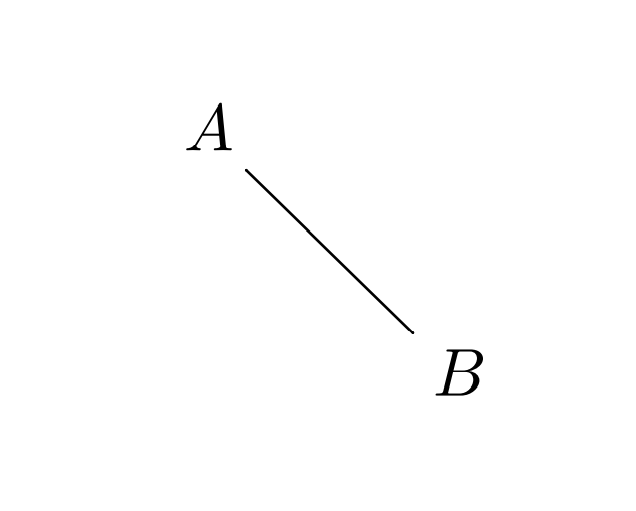

\begin{displaymath}
\xymatrix{
A \ar@{-}[dr] \\
& B
}
\end{displaymath}

复制

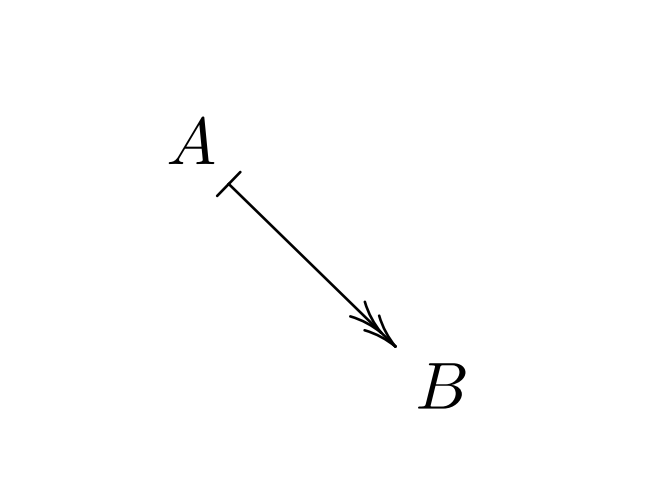

\begin{displaymath}
\xymatrix{
A \ar@{|->>}[dr] \\
& B
}
\end{displaymath}

复制

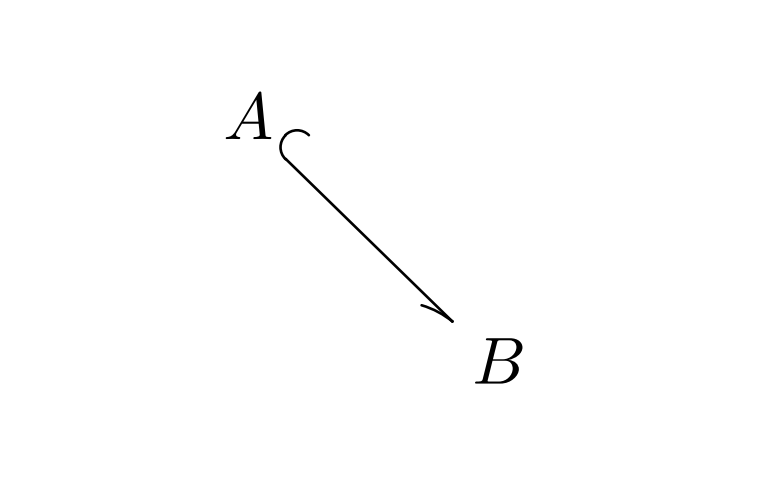

\begin{displaymath}
\xymatrix{
A \ar@{^(-_>}[dr] \\
& B
}
\end{displaymath}

复制

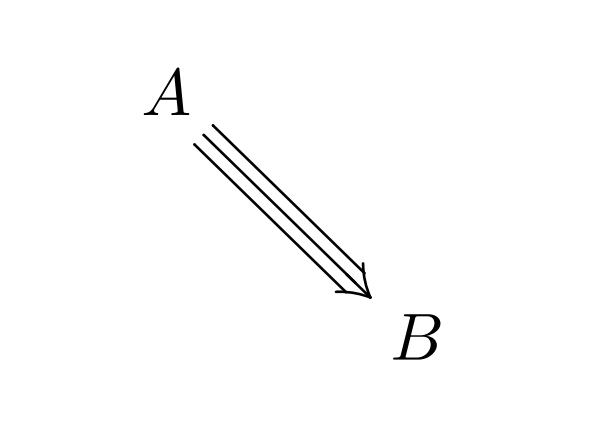

\begin{displaymath}
\xymatrix{
A \ar@3{->}[dr] \\
& B
}
\end{displaymath}

复制

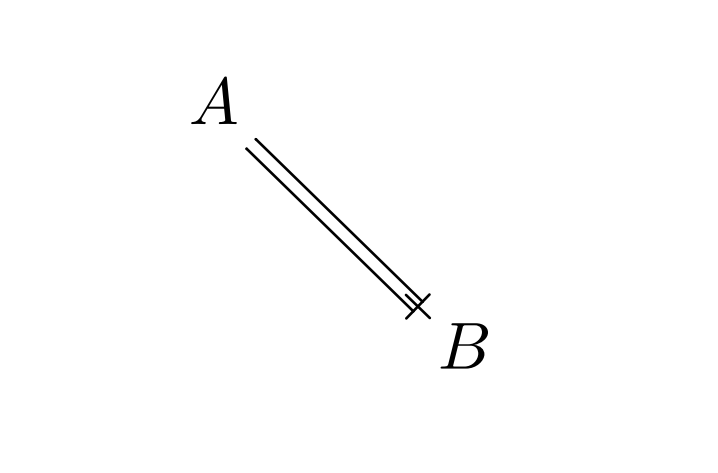

\begin{displaymath}
\xymatrix{
A \ar@{=+}[dr] \\
& B
}
\end{displaymath}

复制

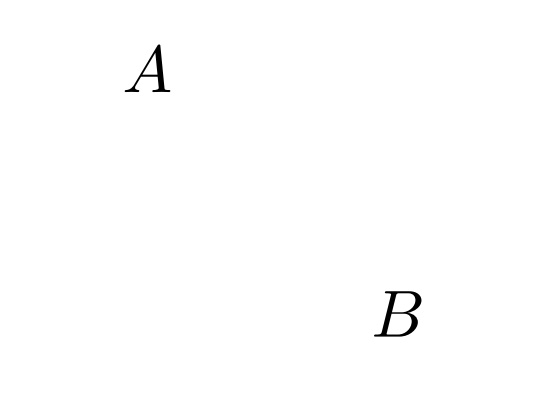

\begin{displaymath}
\xymatrix{
A \ar@{}[dr] \\
& B
}
\end{displaymath}

复制

从上面这些箭头样式来看,样式是由中间的连线和箭头的前后端点组成,中间的连线可以是直线、虚线、双线、波浪线、点线等样式组成。箭头也可以是尖角、圆角、平角等样式,或是通过上下标调整位置的样式。连线和箭头都可以为空,不同的样式可以组合成多种复杂的形式。

除了直接连线,XY-pic
也可以画出弯曲的箭头连线,其语法是:

\ar@/(曲线)/

复制
  • (曲线)
    曲线
    可以是 ^
    _
    ,即沿箭头向左或向右弯曲。

下面给出例子。

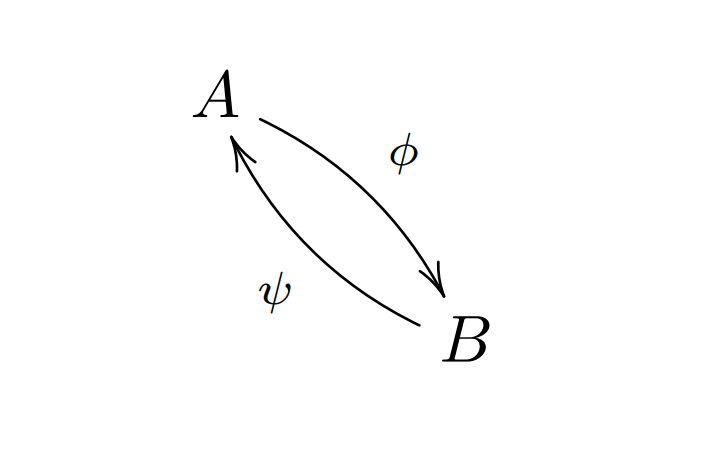

\begin{displaymath}
\xymatrix{
A \ar@/^/[dr]^{\phi} \\
& B \ar@/^/[ul]^{\psi}
}
\end{displaymath}

复制

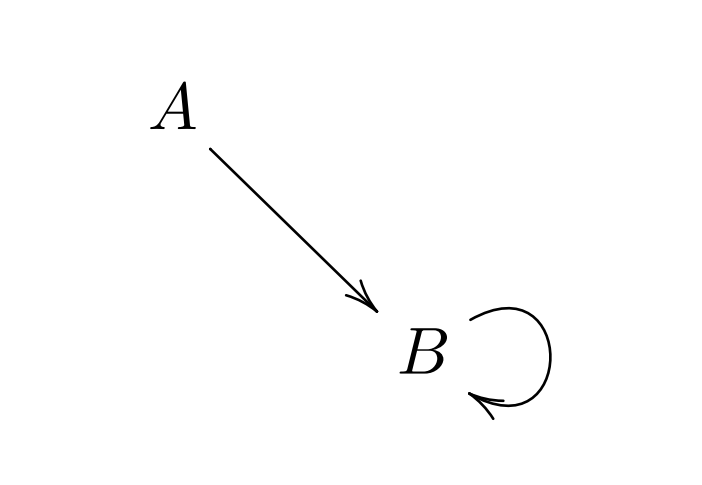

更复杂的曲线可以用 @((出),(入))
指定曲线发出和射入的方向,如下所示,画出有向图的自环:

\begin{displaymath}
\xymatrix{
A \ar@{->}[dr] \\
& B \ar@(ur, dr)
}
\end{displaymath}

复制

在箭头命令 \ar
后面加上 @<(偏移量)>

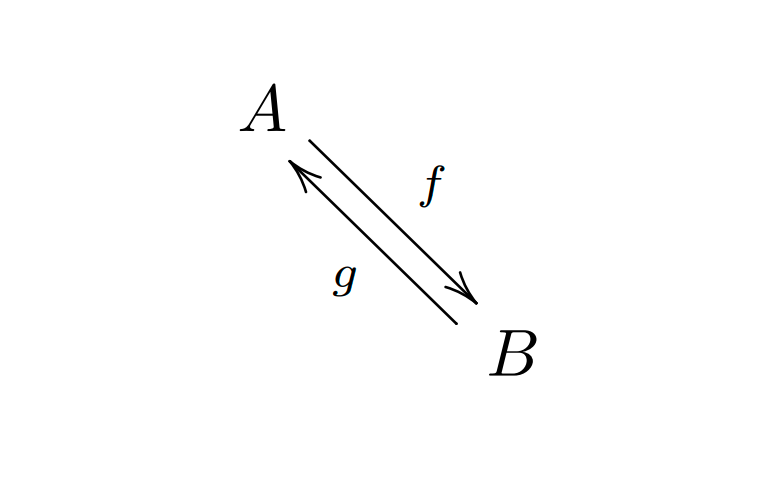

可以画出向一侧平移的箭头,这特别适用于在两个对象之间画双箭头,例如:

\begin{displaymath}
\xymatrix{
A \ar@<.5ex>[dr]^f \\
& B \ar@<.5ex>[ul]^g
}
\end{displaymath}

复制

XY-pic
中,不仅连线可以有多种样式,矩阵的元素和标签页可以有不同的样式。使用 *
可以引入带有修饰符的对象,其语法如下:

*(修饰){(文本)}

复制

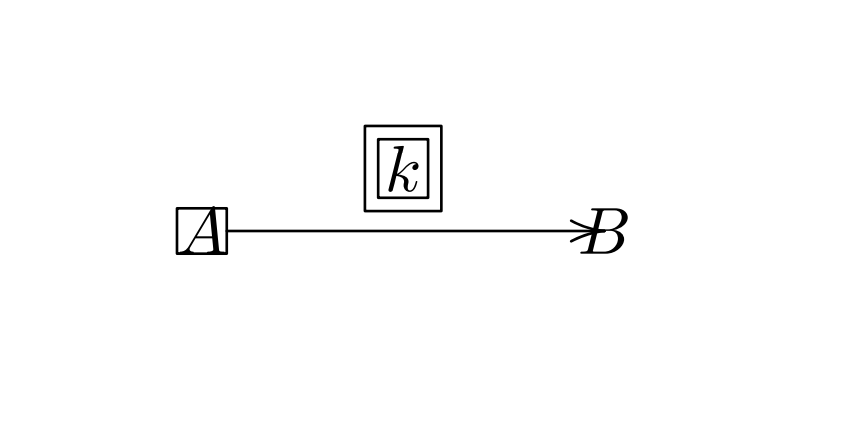

下面看例子。

\begin{displaymath}
\xymatrix@=2cm{
*[F]{A} \ar[r]^*+[F=]{k} & *=[o][F]{B}
}
\end{displaymath}

复制

其中 [F]
表示加框,[F=]
加双框,[o]
表示使用圆形框,+
表示增加对象与边框的间距;XY-pic
中常见的修饰符见下表。这里在 \xymatrix
后面用 @=(距离)
来设置相邻矩阵元素的间距。

语法说明
+增加边距
+<(长度)>增加指定(长度)的边距
+=扩展边距到正方形,使水平与垂直边距相等
-减少边距
-<(长度)>减少指定(长度)的边距
-=减少边距到正方形,使水平与垂直边距相等
!不居中
[o]设置边框为椭圆形
[l] [x] [u] [d]左、右、上、下对齐
[F] [F=]单线框、双线框
[F.] [F--]点线框、虚线框
[F-,] [F-<3pt>]阴影框 圆角矩形框

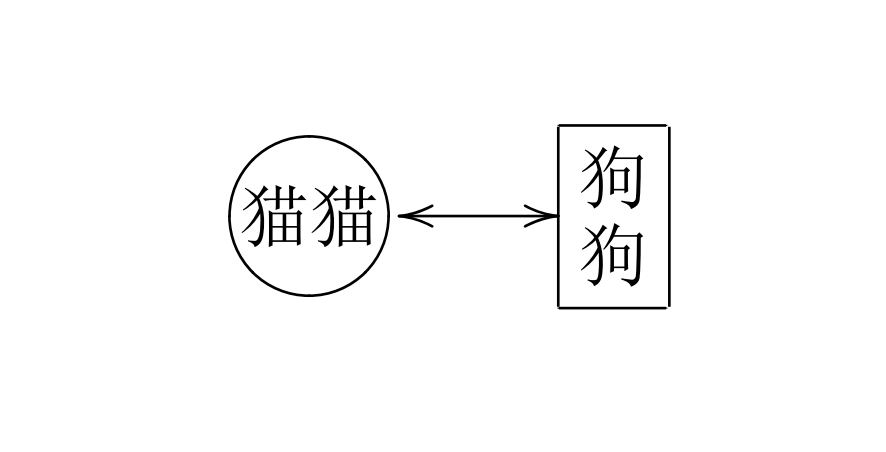

之前 XY-pic
中的标签都是数学公式,使用 \txt{...}
命令则可以得到文字模式的 XY-pic
对象。使用 \txt
可以在内容中用 \\
换行,使用 txt<(宽度)>
可以让文字指定宽度自动换行,如下所示:
\begin{displaymath}
\xymatrix{
*++=[o][F]\txt{猫猫} \ar@{<->}[r] &
*+[F]\txt{狗\\狗}
}
\end{displaymath}

复制

这里组合使用了 +
+=
[o]
[F]
修饰符来画出比文字稍大的圆形边框。

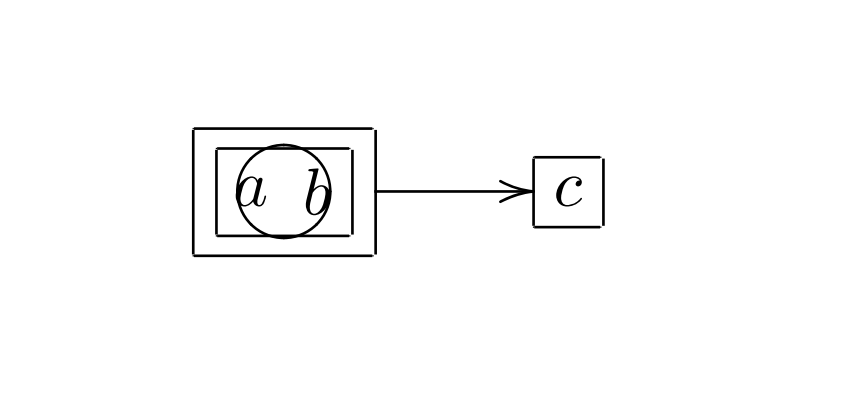

命令 \composite{... * ...}
可以用来修饰把两个不同的 Xy-pic
对象重叠在一起组合成一个对象,例如:

\begin{displaymath}
\xymatrix{
*+[F]{\composite{*+[o][F]{a\quad} * *+[F]{\quad b}}} \ar[r]
& *+[F]{c}
}
\end{displaymath}

复制

\xymatrix
命令后面也可以使用如下修饰符来调整矩阵元素的间距:

修饰符描述
@=(长度)设置元素间距
@R=(长度)设置行间距
@C=(长度)设置列间距
@M=(长度)设置元素的默认边距
@W=(长度)设置元素的默认宽度
@H=(长度)设置元素的默认高度
@L=(长度)设置标签的边距

其中的等号 =
还可以替换为 +
+=
-
-=
,其意义与上述Xy-pic
修饰符表一致,例如:

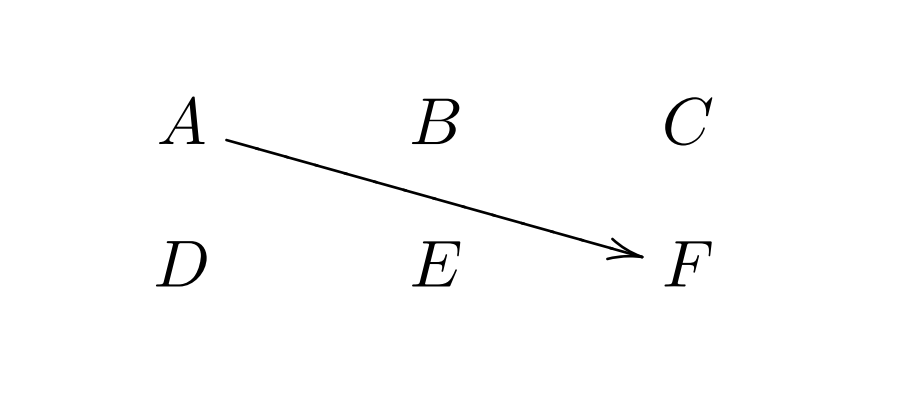

\begin{displaymath}
\xymatrix@R=2ex{
A \ar[drr] & B & C \\
D & E & F
}
\end{displaymath}

复制

\xymatrix

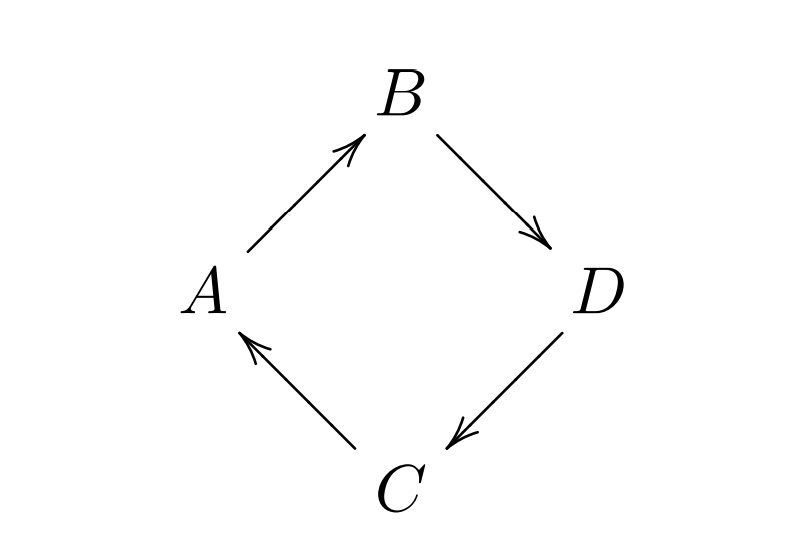

后面直接加上 u,d,ul,ur 等方向,则表示将矩阵的连线按此方向旋转,使原来向右的方向指向给定的坐标方向,例如:

\begin{displaymath}
\xymatrix@ru{
A \ar[r] & B \ar[d] \\
C \ar[u] & D \ar[l]
}
\end{displaymath}

复制

这里就介绍到这里,如需了解更多用法,就需要参见宏包的官方指南。
