华为UltraPath多路径软件配置ASM磁盘

最近安装19c数据库，准备配置UDEV的时候，发现使用的多路径软件不是RHEL自带的multipath，而是华为的UltraPath。第一次使用，为了安全起见，先查阅了下相关资料，记录一下。

1. UltraPath简介

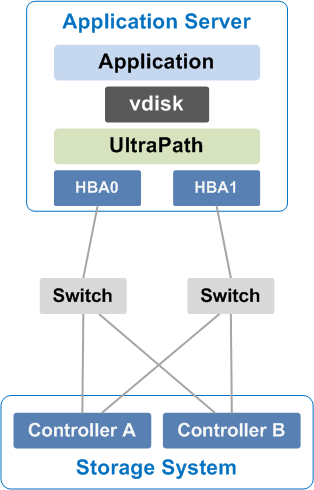

   UltraPath软件是基于Linux内核开发的多路径软件。它安装在应用服务器上，主要用于控制应用服务器对存储设备的访问，实现应用服务器到存储设备之间的路径选择以及路径管理。
   主机操作系统一般都自带多路径（通常称为Multi-Path I/O，MPIO）功能，但仅能实现基本的故障转移和负载均衡功能，不能满足高可靠性系统的应用要求。而华为多路径软件UltraPath既能满足基本的故障转移和负载均衡功能，又具备了很多自带多路径没有的高级功能，如路径例测、路径闪断保护、路径隔离、路径告警推送、路径性能监控等等，同时与华为存储设备兼容性更好，所以UltraPath能满足整个IT系统对可靠性、性能、可维护性以及存储适配度等方面的要求。故在使用华为存储设备时，如果没有特殊要求，建议使用华为多路径软件UltraPath。

2. 安装

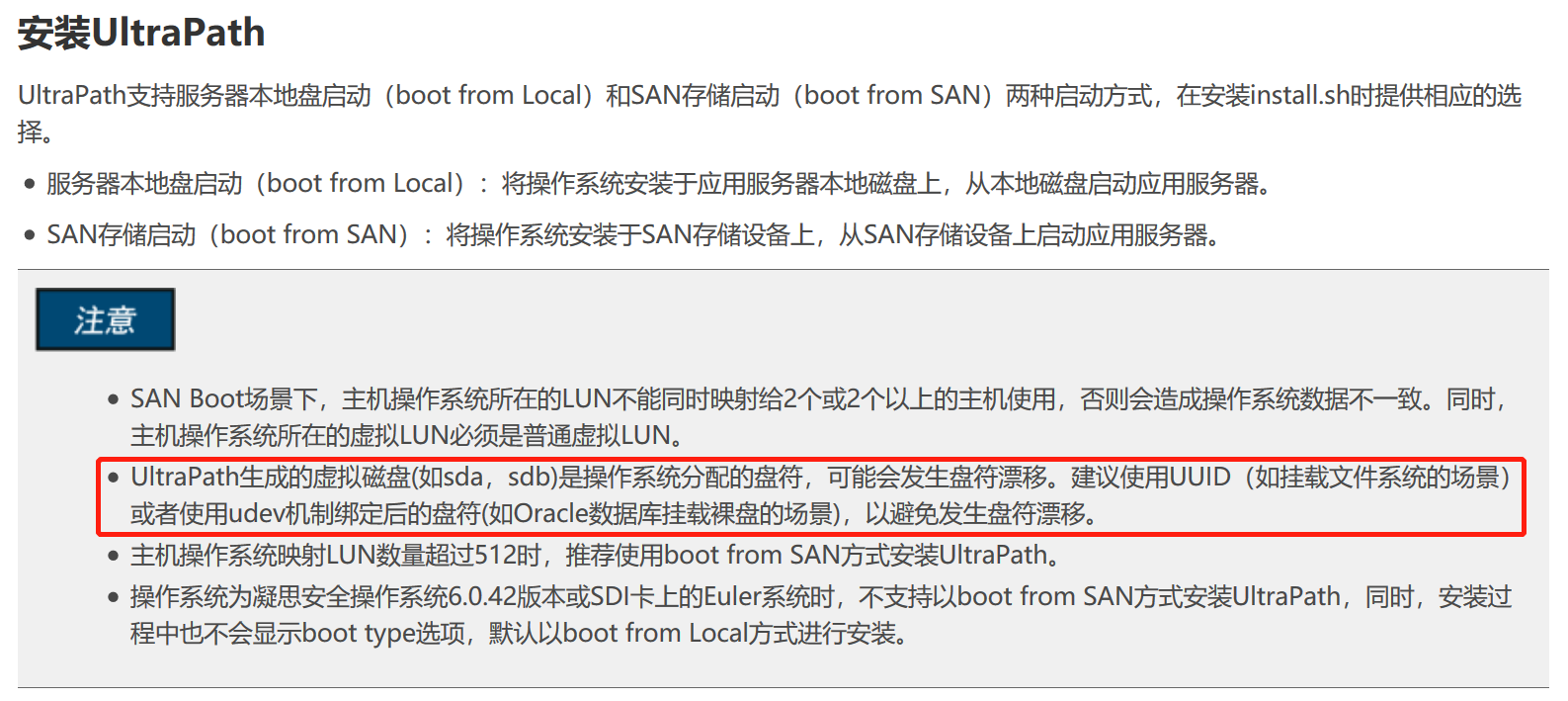

   接下来在安装的部分看到，在/dev下看到的sda、sdb等磁盘，是UltraPath生成的虚拟磁盘，而且是操作系统分配的盘符，可能会发生盘符漂移。也建议使用UDEV绑定的方式提供给Oracle使用。


3. 查看虚拟磁盘
   UltraPath提供了upadmin客户端工具，查询方法如下：

[root@test ~]# upadmin

UltraPath CLI #0 >show vlun
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------
 Vlun ID  Disk        Name                     Lun WWN               Status  Capacity  Ctrl(Own/Work)       Array Name       Dev Lun ID  No. of Paths(Available/Total)
    0     sdd   test_mgmt001   6c8a7761009835632299e0ac000000ce  Normal  512.00GB      0C/0C       TEST-OS18800A      206                   8/8
    1     sde   test_mgmt002   6c8a7761009835632299e0d4000000cf  Normal  512.00GB      0D/0D       TEST-OS18800A      207                   8/8
    2     sdf   test_ocr001   6c8a77610098356322a0501f000000d3  Normal  10.00GB       0A/0A       TEST-OS18800A      211                   8/8
    3     sdg   test_ocr002   6c8a77610098356322a06b10000000d4  Normal  10.00GB       0B/0B       TEST-OS18800A      212                   8/8
    4     sdh   test_ocr003   6c8a77610098356322a08304000000d5  Normal  10.00GB       0C/0C       TEST-OS18800A      213                   8/8
    5     sdi   test_data001   6c8a77610098356322a0e7b2000000d6  Normal   1.50TB       0D/0D       TEST-OS18800A      214                   8/8
    6     sdj   test_data002   6c8a77610098356322a0e7e4000000d7  Normal   1.50TB       0A/0A       TEST-OS18800A      215                   8/8
    7     sdk   test_data003   6c8a77610098356322a0e810000000d8  Normal   1.50TB       0B/0B       TEST-OS18800A      216                   8/8
    8     sdl   testc_data004   6c8a77610098356322a0e8ed000000d9  Normal   1.50TB       0C/0C       TEST-OS18800A      217                   8/8
    9     sdm   test_data005   6c8a77610098356322a0e911000000da  Normal   1.50TB       0D/0D       TEST-OS18800A      218                   8/8
   10     sdn   test_data006   6c8a77610098356322a0e9e8000000db  Normal   1.50TB       0A/0A       TEST-OS18800A      219                   8/8

4. 配置磁盘或分区别名
   继续查阅资料，发现可以为vlun配置别名，本质上还是通过UDEV的方式实现
   原文链接：https://support.huawei.com/enterprise/zh/doc/EDOC1100026705/7316c49d

命令格式：

upLinux setGlobalDiskAlias alias_prefix=name [owner=user group=group method={SYMLINK|NAME}]

-- 生成的磁盘或分区别名保存在“/dev/ultrapath”目录

以下是我尝试配置/dev/sdd来验证

[root@test ~]# upLinux setDiskAlias src_name=sdd dest_alias=test_mgmt001 owner=grid group=asmadmin method=SYMLINK
cat: /etc/issue: No such file or directory
cat: /etc/issue: No such file or directory
cat: /etc/issue: No such file or directory
cat: /etc/issue: No such file or directory
Succeeded in executing the command.

[root@test ~]# upLinux showDiskAlias
cat: /etc/issue: No such file or directory
cat: /etc/issue: No such file or directory
----------------------------------------------------------------------------------------------------------------------------------------
    ID                     Alias                              Lun WWN                               Disk                     Type
    0               asm-test_mgmt001          6c8a7761009835632299e0ac000000ce                  sdd                    SYMLINK
----------------------------------------------------------------------------------------------------------------------------------------

[root@test ~]# cd /dev/ultrapath
[root@test ultrapath]# ls
asm-test_mgmt001

[root@test ultrapath]# cd /etc/udev/rules.d/
[root@test rules.d]# ls -lrt
total 16
-rw-r--r--. 1 root root 628 Feb  6  2019 70-persistent-ipoib.rules
-rw-------  1 root root 211 Mar  2 20:14 56-nxup.rules
-rw-------  1 root root 571 Mar  2 20:14 99-ultrapath.rules
-rw-------  1 root root 299 Mar 27 11:40 99-ultrapath-alias.rules

[root@test rules.d]# cat 99-ultrapath-alias.rules
# Do not modify this rule configuration file; otherwise, the usage of UltraPath may be affected.
KERNEL=="sd*[a-z]", SUBSYSTEM=="block", ENV{ID_SERIAL}=="36c8a7761009835632299e0ac000000ce", ENV{DEVTYPE}=="disk", SYMLINK+="ultrapath/asm-test_mgmt001", OWNER="grid", GROUP="asmadmin", MODE="0660"

5. 其他命令

查看所有磁盘和分区别名：
upLinux showDiskAlias

删除指定磁盘或分区别名：
upLinux unsetDiskAlias alias=name

命令用于清除未正常生效的别名配置：
upLinux unsetDiskAlias

6. 另外，我通过传统的方式进行配置，发现也是可以的。详细步骤不记录了，规则文件如下：

KERNEL=="sd*", SUBSYSTEM=="block", PROGRAM=="/usr/lib/udev/scsi_id -g -u -d $devnode", RESULT=="36c8a77610098356322a0501f000000d3", SYMLINK+="asm-test_ocr001", OWNER="grid", GROUP="asmadmin", MODE="0660"
KERNEL=="sd*", SUBSYSTEM=="block", PROGRAM=="/usr/lib/udev/scsi_id -g -u -d $devnode", RESULT=="36c8a77610098356322a06b10000000d4", SYMLINK+="asm-test_ocr002", OWNER="grid", GROUP="asmadmin", MODE="0660"
KERNEL=="sd*", SUBSYSTEM=="block", PROGRAM=="/usr/lib/udev/scsi_id -g -u -d $devnode", RESULT=="36c8a776100983564c3e29b34000000e2", SYMLINK+="asm-test_ocr001", OWNER="grid", GROUP="asmadmin", MODE="0660"
KERNEL=="sd*", SUBSYSTEM=="block", PROGRAM=="/usr/lib/udev/scsi_id -g -u -d $devnode", RESULT=="36c8a776100983564c3e29b63000000e3", SYMLINK+="asm-test_ocr002", OWNER="grid", GROUP="asmadmin", MODE="0660"
