作者简介

马听，多年 DBA 实战经验，对 MySQL、 Redis、ClickHouse 等数据库有一定了解，专栏《一线数据库工程师带你深入理解 MySQL》、《Redis 运维实战》作者。

这一节内容来聊聊通过 Prometheus 获取 MySQL 的监控数据，并通过 Grafana 展示的过程。首先来看整体架构图：

1 架构图

如上图，通过 mysql_exporter 获取 MySQL 的监控数据，通过 node_exporter 获得 Linux 服务器的监控数据。将获得的监控数据传到 Prometheus 中，最终通过 Grafana 展示出来，效果如下图：

2 实验环境介绍

实验环境大致如下：

被监控的 MySQL 机器：192.168.150.123（MySQL 版本：8.0.22）；
Prometheus 服务器：192.168.150.253（Prometheus 版本：2.25.2）；
Grafana 服务器：192.168.21.126（Grafana 版本：7.4.5）；
服务器版本均为：CentOS 7.4；
防火墙、Selinux 均关闭。

3 部署 Prometheus

在 https://prometheus.io/download/ 中下载对应的版本。

解压 Prometheus 安装包

‍‍‍‍‍‍‍‍
tar zxvf prometheus-2.25.2.linux-amd64.tar.gz -C /opt
复制

创建软链接

ln -s /opt/prometheus-2.25.2.linux-amd64/ /opt/prometheus
复制

修改配置文件 /opt/prometheus/prometheus.yml

# my global config
global:
  scrape_interval:     15s # Set the scrape interval to every 15 seconds. Default is every 1 minute.
  evaluation_interval: 15s # Evaluate rules every 15 seconds. The default is every 1 minute.
  # scrape_timeout is set to the global default (10s).


# Alertmanager configuration
alerting:
  alertmanagers:
  - static_configs:
    - targets:
      # - alertmanager:9093


# Load rules once and periodically evaluate them according to the global 'evaluation_interval'.
rule_files:
  # - "first_rules.yml"
  # - "second_rules.yml"


# A scrape configuration containing exactly one endpoint to scrape:
# Here it's Prometheus itself.
scrape_configs:
  # The job name is added as a label `job=<job_name>` to any timeseries scraped from this config.
  - job_name: 'prometheus'


    # metrics_path defaults to '/metrics'
    # scheme defaults to 'http'.


    static_configs:
    - targets: ['192.168.150.253:9090']
复制

这里只对 scrape_configs（被监控机器的配置）中的 static_configs 进行了修改，targets 中的内容改成了 prometheus 所在机器的 IP 加端口。也就是暂时配置只监控本机。

启动 Prometheus

nohup /opt/prometheus/prometheus --config.file=/opt/prometheus/prometheus.yml &
复制

访问 Prometheus 页面：http://192.168.150.253:9090/

可以看到如下界面：

点击 Status --> Targets，可以看到被监控的目标机器，如下：

点击对应的 Endpoint，则可获得监控数据，如下图：

到这里，Prometheus 已经部署完成。

4 部署 node_exporter 组件

node_exporter 是 Prometheus 用户获取 Linux 指标的插件。Github 地址：https://github.com/prometheus/node_exporter。这里聊聊它的部署。

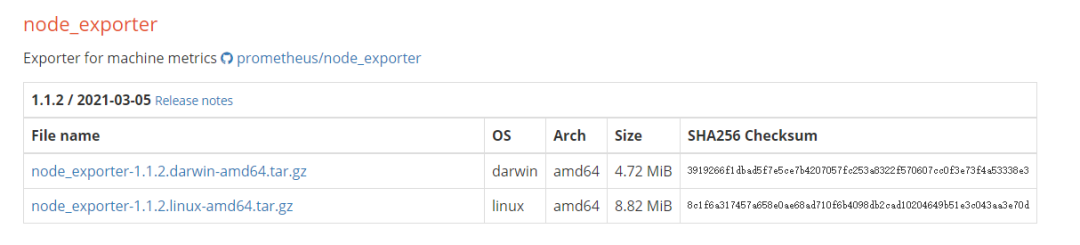

首先在 https://prometheus.io/download/ 中找到对应的 node_exporter 版本。

将 node_exporter 传到需要监控的 MySQL 机器上，进行解压：


复制

tar zxvf node_exporter-1.1.2.linux-amd64.tar.gz -C /opt/
复制

创建软链接：

ln -s /opt/node_exporter-1.1.2.linux-amd64/ /opt/node_exporter
复制

启动

nohup /opt/node_exporter/node_exporter &
复制

浏览器输入：http://192.168.150.123:9100/metrics，如果有类似如下数据，则表示 node_exporter 部署完成。

5 部署 mysqld_exporter 组件

mysqld_exporter 是 Prometheus 的 MySQL 指标导出插件。Github 地址：https://github.com/prometheus/mysqld_exporter。这里来聊聊它的部署。

首先在 https://github.com/prometheus/mysqld_exporter/releases 中找到对应的 mysqld_exporter 版本。

将 mysqld_exporter 传到需要监控的 MySQL 机器上，进行解压：

tar zxvf mysqld_exporter-0.12.1.linux-amd64.tar.gz -C /opt
复制

创建软链接

ln -s /opt/mysqld_exporter-0.12.1.linux-amd64/ /opt/mysqld_exporter
复制

在 MySQL 上创建监控用户

create user 'exporter'@'localhost'  IDENTIFIED BY 'eXpIHB666QWE!';


GRANT SELECT, PROCESS, SUPER, REPLICATION CLIENT, RELOAD ON *.* TO 'exporter'@'localhost';
复制

新建一个配置文件：

vim /opt/mysqld_exporter/mysqld_exporter.cnf
复制

配置 MySQL 监控用户信息：

[client]
user=exporter
password=eXpIHB666QWE!
复制

启动 mysqld_exporter



nohup /opt/mysqld_exporter/mysqld_exporter  --config.my-cnf=/opt/mysqld_exporter/mysqld_exporter.cnf &
复制

浏览器输入：http://192.168.150.123:9104/metrics，可获得 MySQL 监控数据，如下图（部分数据）：

6 配置 Prometheus 获取监控数据

在 prometheus 的机器上，修改 prometheus 的配置文件 /opt/prometheus/prometheus.yml，增加 node_exporter 和 mysqld_exporter 的配置：



# my global config
global:
  scrape_interval:     15s # Set the scrape interval to every 15 seconds. Default is every 1 minute.
  evaluation_interval: 15s # Evaluate rules every 15 seconds. The default is every 1 minute.
  # scrape_timeout is set to the global default (10s).


# Alertmanager configuration
alerting:
  alertmanagers:
  - static_configs:
    - targets:
      # - alertmanager:9093


# Load rules once and periodically evaluate them according to the global 'evaluation_interval'.
rule_files:
  # - "first_rules.yml"
  # - "second_rules.yml"


# A scrape configuration containing exactly one endpoint to scrape:
# Here it's Prometheus itself.
scrape_configs:
  # The job name is added as a label `job=<job_name>` to any timeseries scraped from this config.
  - job_name: 'prometheus'


    # metrics_path defaults to '/metrics'
    # scheme defaults to 'http'.


    static_configs:
    - targets: ['192.168.150.253:9090']
  - job_name: 'mysql-123'
    static_configs:
    - targets: ['192.168.150.123:9104']
  - job_name: 'node-123'
    static_configs:
    - targets: ['192.168.150.123:9100']
复制

重启 prometheus

pkill prometheus
nohup /opt/prometheus/prometheus --config.file=/opt/prometheus/prometheus.yml &
复制

访问 Prometheus 页面：http://192.168.150.253:9090/，点击 Status --> Targets，可以看到新增加的被监控节点。

回到主界面，搜索 MySQL 相关参数，比如：innodb_buffer_pool_size：

选择对应的参数，则可看到监控图，如下：

7 部署 Grafana

Grafana 的 Github 地址：https://github.com/grafana/grafana。

可以在 https://grafana.com/grafana/download 中选择适合自己操作系统的包。然后下载对应的包，如下：

wget https://dl.grafana.com/oss/release/grafana-7.4.5-1.x86_64.rpm
yum install grafana-7.4.5-1.x86_64.rpm -y
复制

启动 Grafana

systemctl start grafana-server.service
复制

用户名密码都是 admin。登录后，会让我们修改密码，则按提示操作即可，当然也可以点击跳过。

这里就可以看到 Grafana 的主界面了：

8 为 Grafana 配置 Prometheus 数据源

按下图进入数据源添加界面：

点击 “Add data source”

如下图，选择“Prometheus”数据源：

如下图，增加 Prometheus 的 URL 即可：

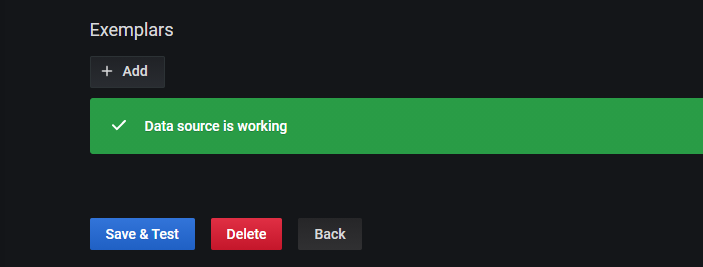

点击最下方的 Save & Test，显示“Data source is working”，则表示数据源配置正常：

9 Grafana 展示 Linux 的监控数据

按照下图的方式进入模板导入界面：

在 “Import via grafana.com” 下方输入：11074

点击 Load 会出现如下界面：

将 Name 改成你希望定义的名字，在 VictoriaMetrics 位置选择之前创建的 Prometheus 数据源，如下图：

点击 “Import”，会自动跳转到如下界面：

到这里，完成了 Grafana 展示 Prometheus 中 Linux 操作系统的监控数据。

10 Grafana 展示 MySQL 的监控数据

按照下图的方式进入模板导入界面：

在 “Import via grafana.com” 下方输入 7362：

或者在 https://grafana.com/grafana/dashboards/7362 页面下载 JSON 模板，然后点击 “Upload JSON file” 导入，然后会显示如下信息（目前还有其他一些模板，比如 https://github.com/percona/grafana-dashboards，有兴趣的可以尝试一下）：

在 prometheus 选项选择之前创建的 Prometheus 数据源，点击 “Import”，会自动跳转到如下界面：

到这里，完成了 Grafana 展示 Prometheus 中 MySQL 的监控数据。
