PostgreSQL监控系统Pigsty概述

Pigsty is an advanced PostgreSQL monitoring systemd based on open source projects like prometheus & grafana. PIGSTY pɪɡ staɪ/ is the abbreviation of "Postgres in Grafana Style".

整体架构

TLDR: (Node/Pg/Pgbouncer) Exporter Discovered by Consul to Prometheus to Grafana

┏━━━━━━━━━━━┓     ┏━━━━━━━━━━━━━━━━━━━━┓┃   Node    ┃ --> ┃   Node    Exporter-┃┐┃ Pgbouncer ┃ --> ┃ Pgbouncer Exporter-┃┼--> Prometheus ---> Grafana┃ Postgres  ┃ --> ┃ Postgres  Exporter-┃┘        ↑┃           ┃     ┗━━━━━━━━━━━━━━━━━━━━┛  (Service Discovery)┃  Consul   ┃ ----------------------------->   Consul┗━━━━━━━━━━━┛
复制

一言以蔽之：用Exporter取指标数据，通过Consul服务发现赋予身份标签与组织结构，存进Prometheus中进行预处理计算，最后使用Grafana展示

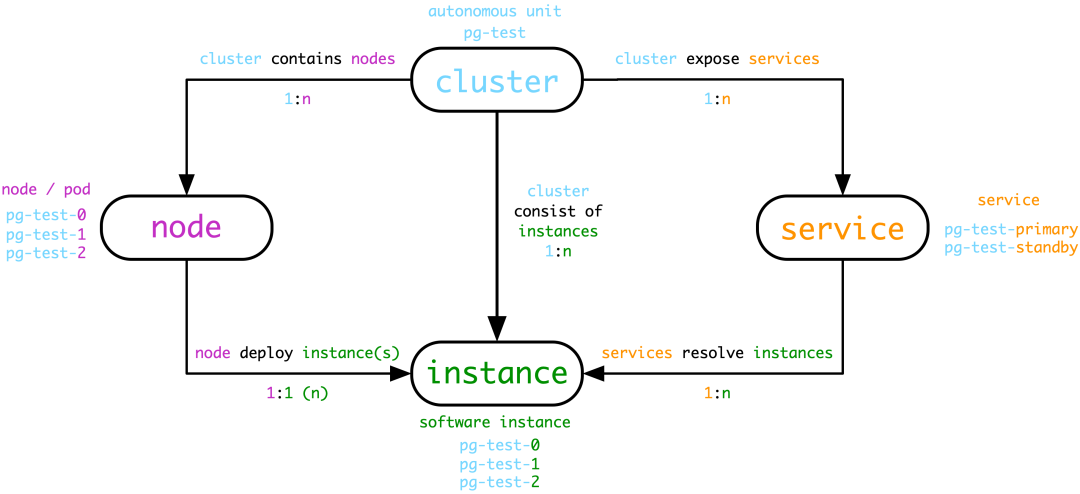

层次组织

• 集群使用cls
  唯一标识，名称类似于：pg-test-tt

• 实例使用ins
  唯一标识，名称类似于：pg-test-tt-0
  ， 以集群为前缀，序号为后缀。后缀为0的实例通常是集群中的主库。
• 节点使用ip
  唯一标识。

功能简介

• PG全局监控
• PG Shard监控
• PG集群监控
• PG实例监控
• PG实例监控（故障排查专用视图）
• PG节点监控
• PG慢查询平台
• Redis全局概览
• Redis集群监控
• Redis实例监控
• PG集群健康度评估系统

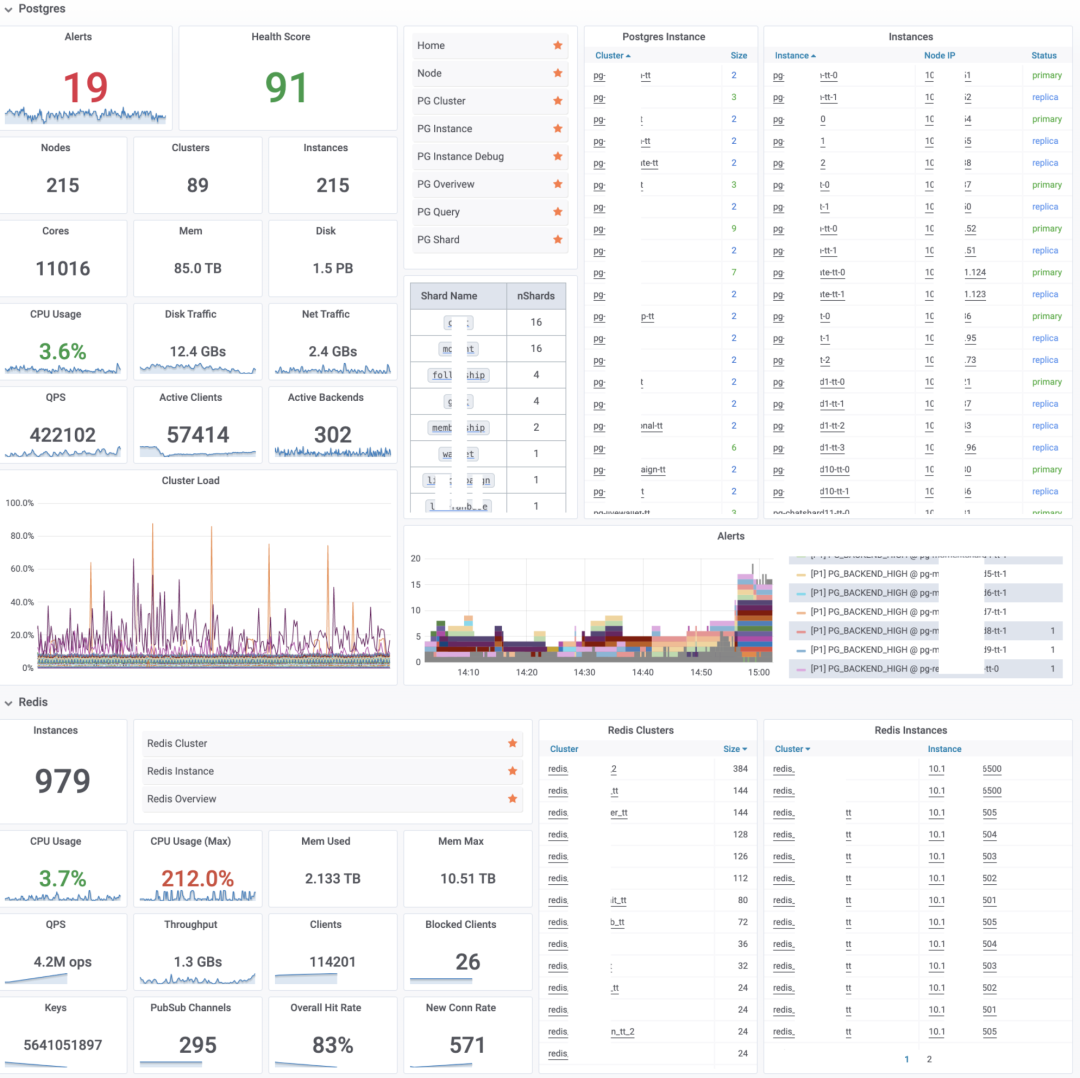

首页导航概览

DB监控：指标介绍

指标丰富程度

你可以不看，我不能没有。

指标内容

• 配置错误：关键功能是否配置正常：校验和，Numa，透明大页，同步提交等。
• 内存错误，TCP错误，时间漂移错误
• 服务宕机：机器，数据库，连接池，监控组件
• 数据库客户端排队，IdleInXact连接，超长事务，死锁，复制中断，大量回滚，监控报错

• PG Load, Node Load
• CPU使用，内存使用，磁盘使用，网卡带宽利用率，缓存命中率，后端连接使用，连接池使用

• 数据库直接指标：QPS，TPS，查询细分QPS
• 间接流量指标：连接池进出流量，WAL写入量，增删改查条数，块访问量，缓冲区访问量
• 节点流量：磁盘IO流量，网络IO流量，内存页面换入换出

• 事务平均响应时间 Xact RT
• 查询平均响应时间 Query RT
• 语句平均响应时间：Statement RT
• 磁盘平均响应时间：Disk R/W Latency
• 复制延迟（以秒或字节计算）
• 监控查询延迟

DB监控：PG实例

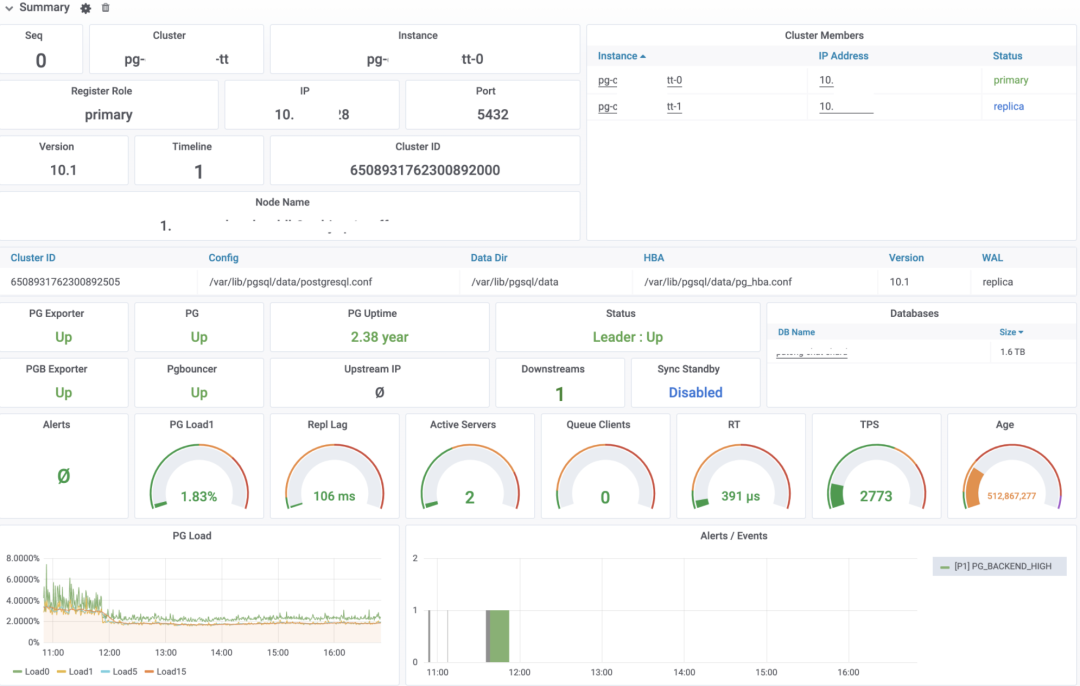

实例概览

• 实例身份信息：集群名，ID，所属节点，软件版本，所属集群其他成员等
• 实例配置信息：一些关键配置，目录，端口，配置路径等
• 实例健康信息，实例角色（Primary，Standby）等。
• 黄金指标：PG Load，复制延迟，活跃后端，排队连接，查询延迟，TPS，数据库年龄
• 数据库负载：实时（Load0），1分钟，5分钟，15分钟
• 数据库警报与提醒事件

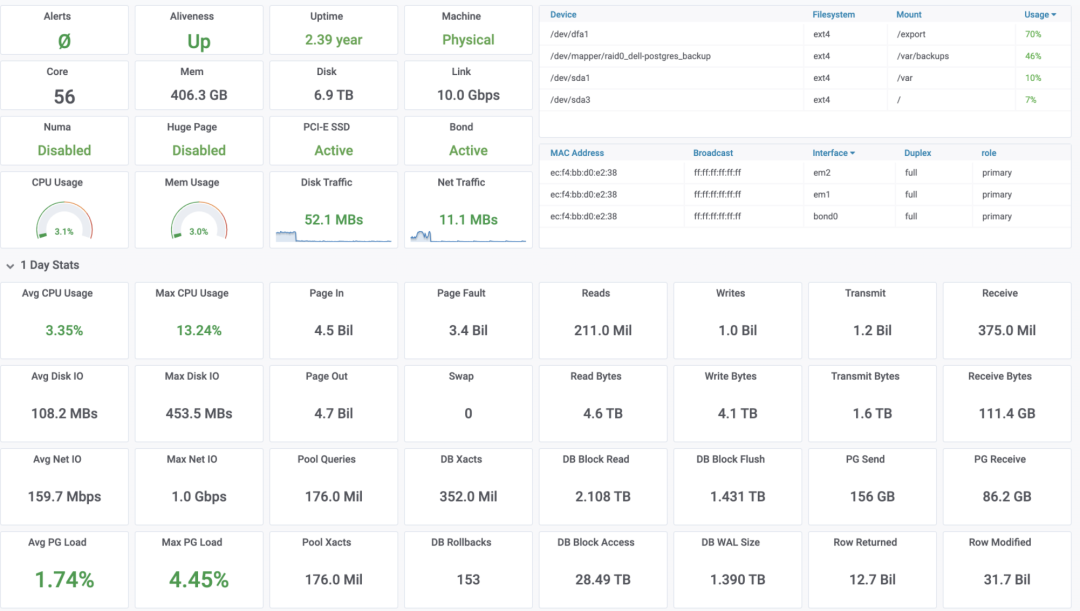

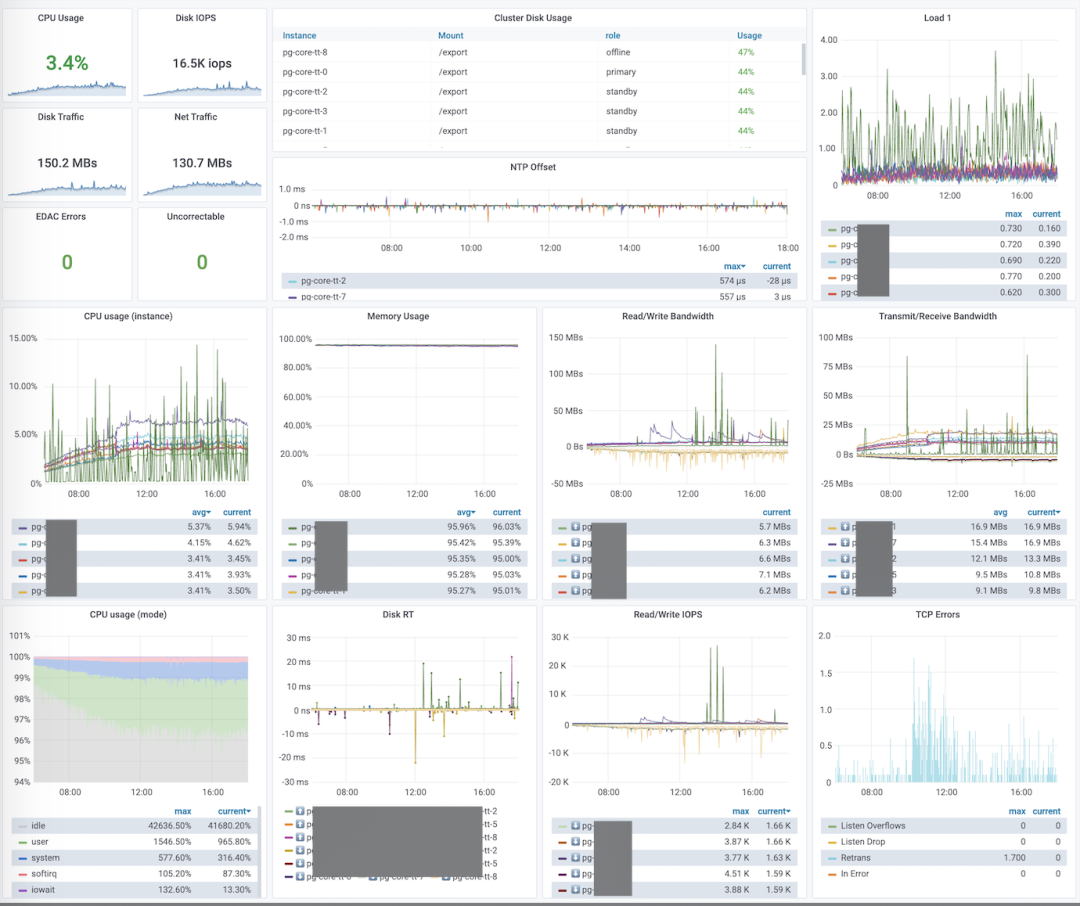

节点概览

• 四大基本资源：CPU，内存，磁盘，网卡的配置规格，关键功能，与核心指标
• 右侧是网卡详情与磁盘详情

单日统计

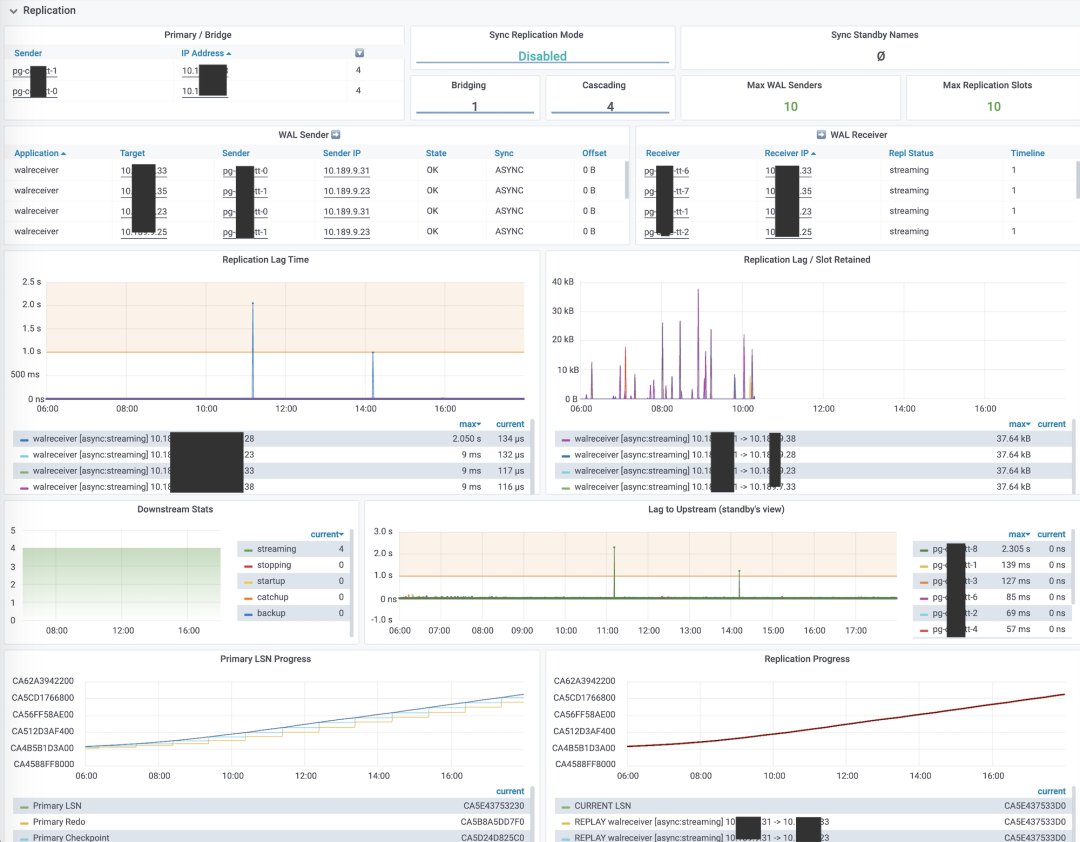

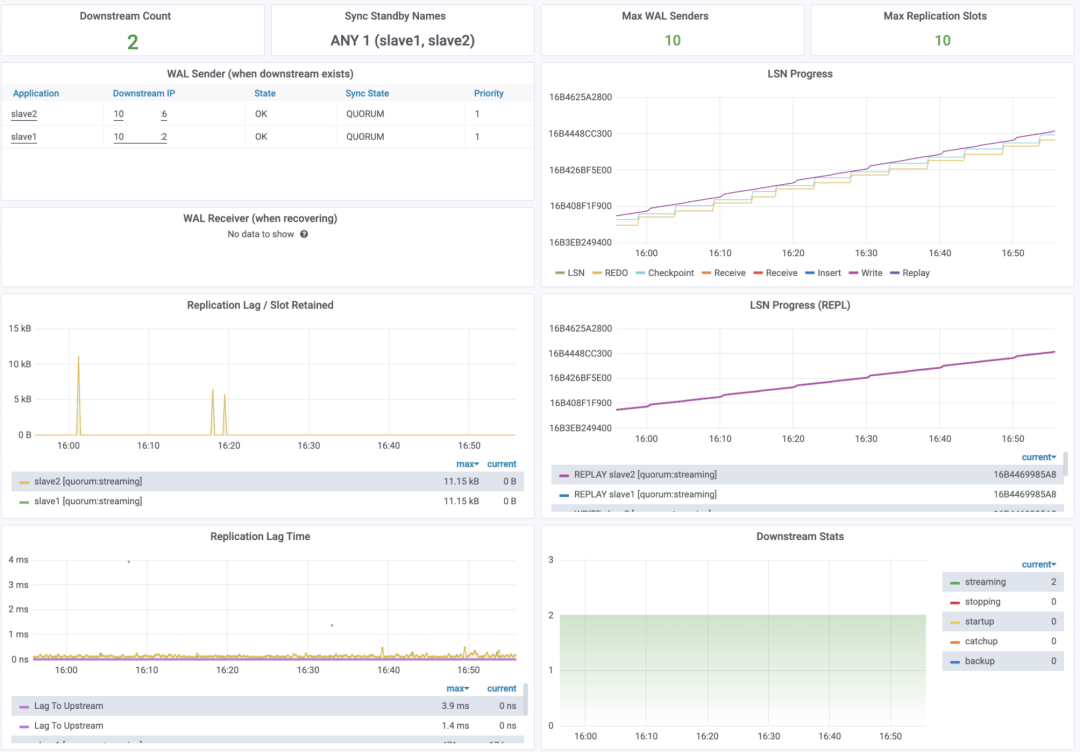

复制

• 当前节点的Replication配置
• 复制延迟：以秒计，以字节计的复制延迟，复制槽堆积量
• 下游节点对应的Walsender统计
• 各种LSN进度，综合展示集群的复制状况与持久化状态。
• 下游节点数量统计，可以看出复制中断的问题

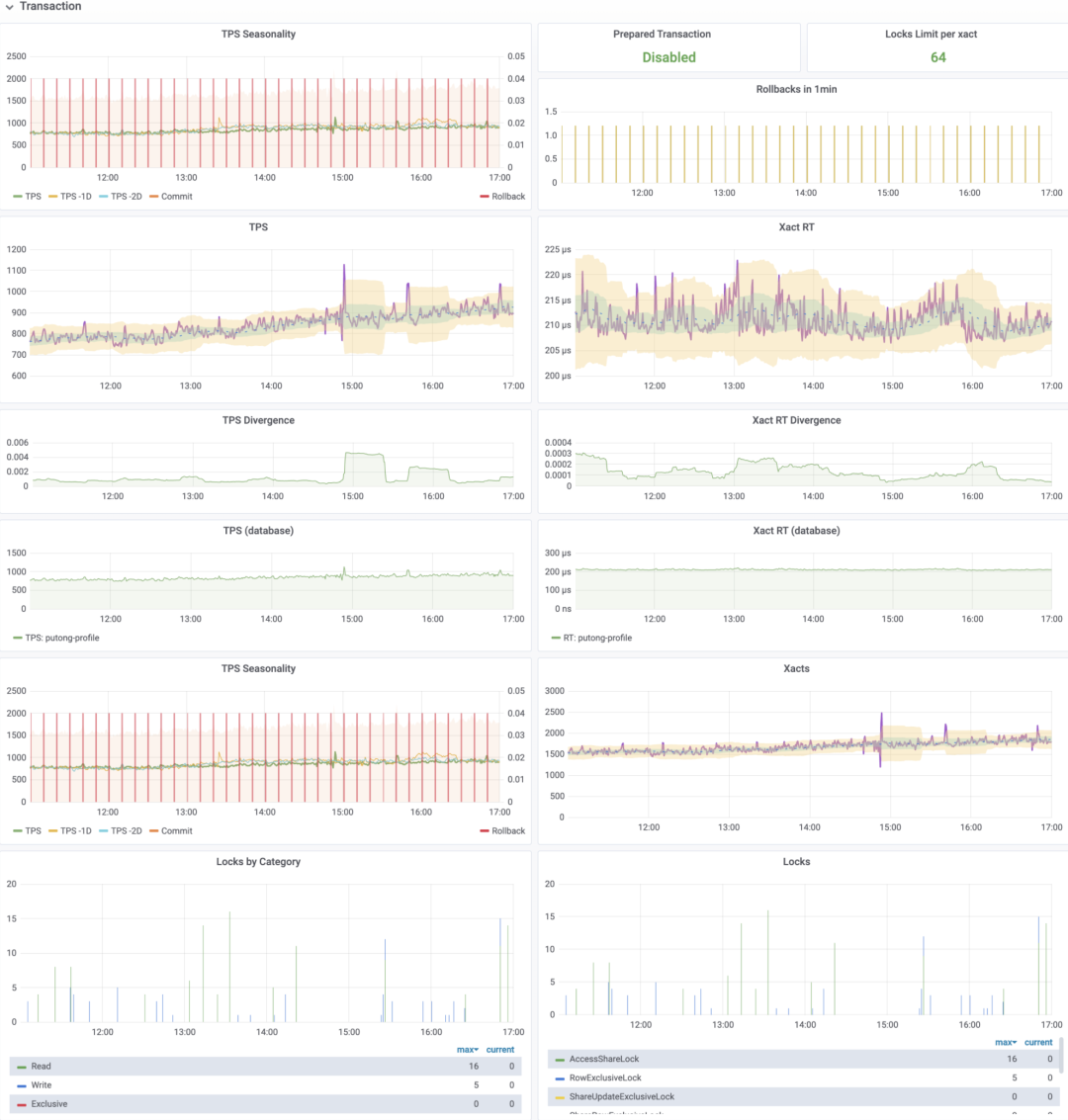

事务

• TPS概览信息：TPS，TPS与过去两天的DoD环比。DB事务数与回滚数
• 回滚事务数量与回滚率
• TPS详情：绿色条带为±1σ，黄色条带为±3σ，以过去30分钟作为计算标准，通常超出黄色条带可认为TPS波动过大
• Xact RT，事务平均响应时间，从连接池抓取。绿色条带为±1σ，黄色条带为±3σ。
• TPS与RT的偏离程度，是一个无量纲的可横向比较的值，越大表示指标抖动越厉害，计算方式为：(μ/σ)^2
• 按照DB细分的TPS与事务响应时间，通常一个实例只有一个DB，但少量实例有多个DB。
• 事务数，回滚数（TPS来自连接池，而这两个指标直接来自DB本身）
• 锁的数量，按模式聚合（8种表锁），按大类聚合（读锁，写锁，排他锁）

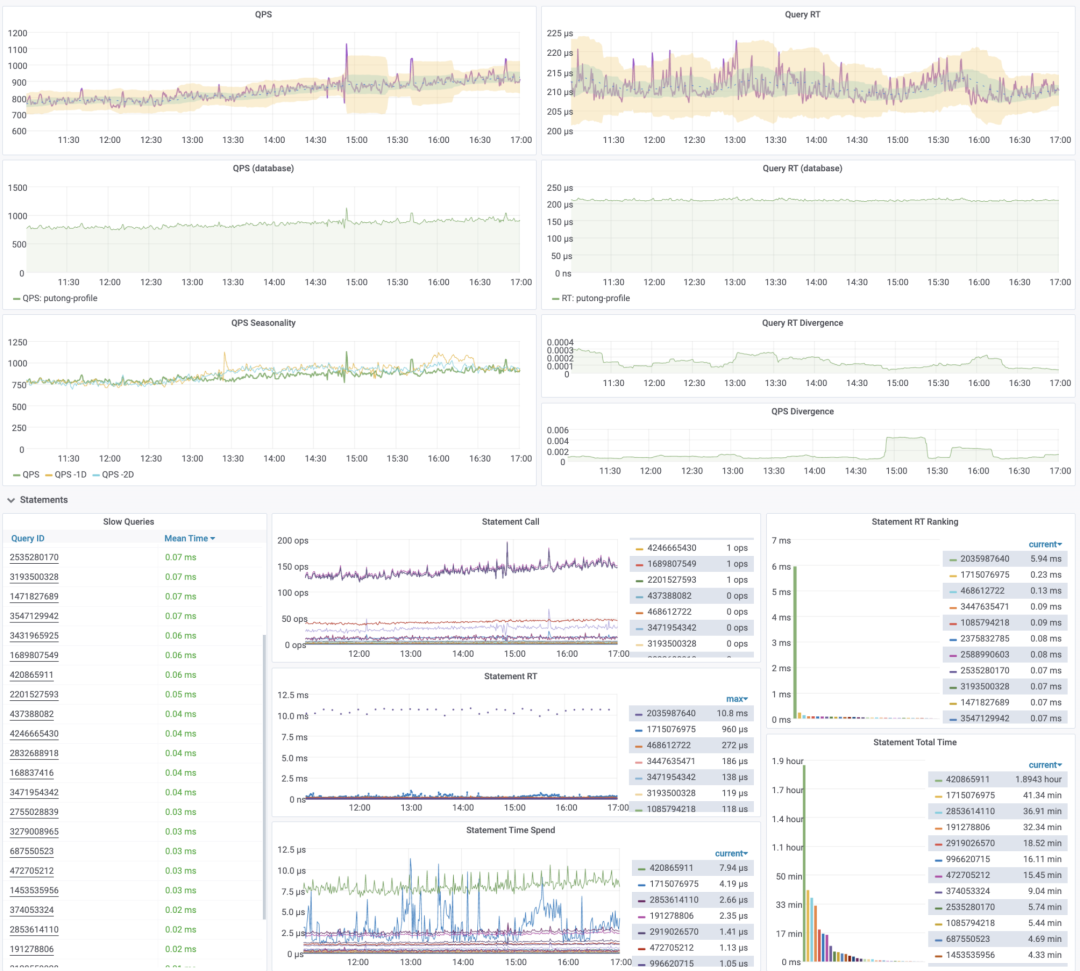

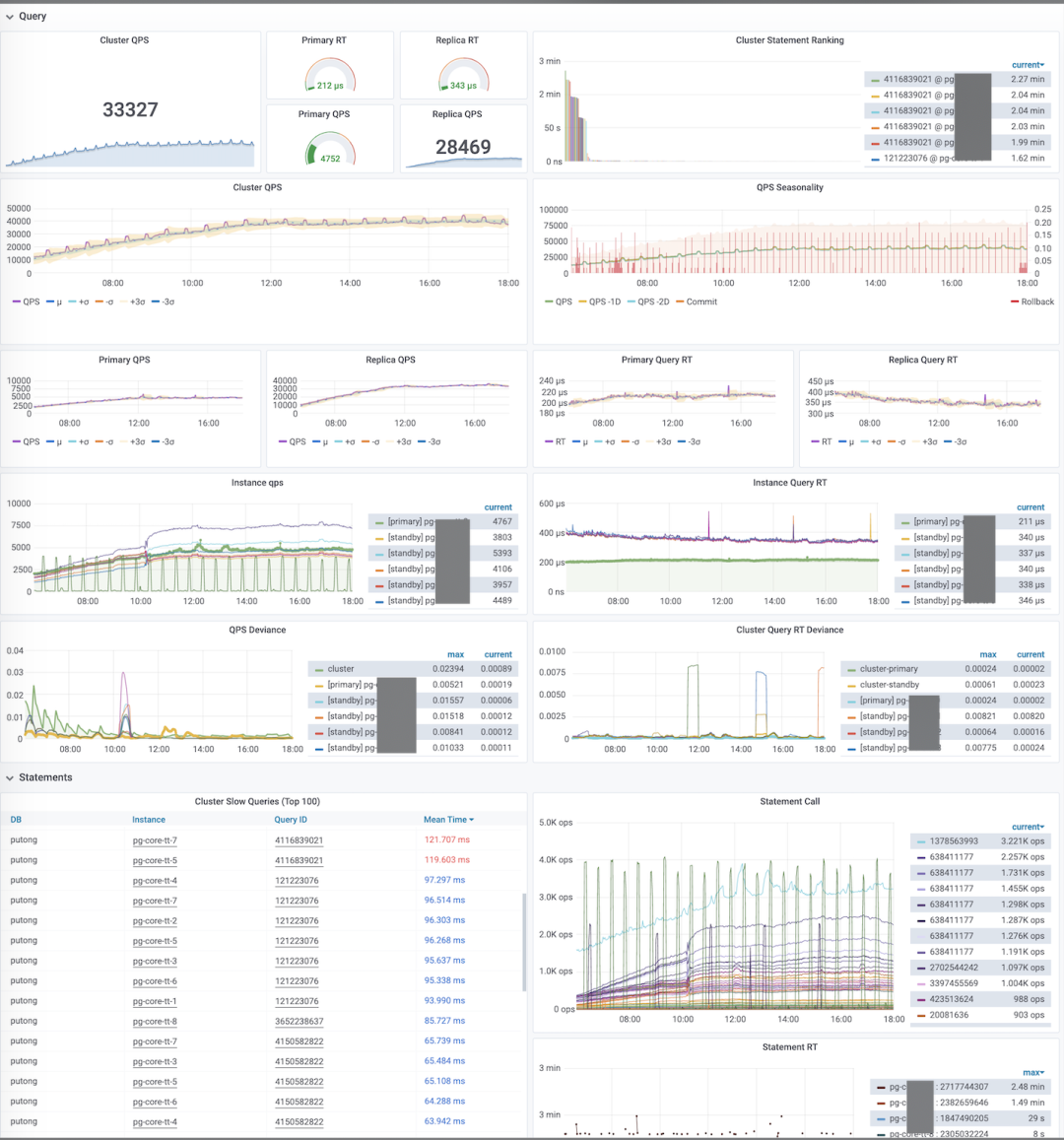

查询

• QPS 每秒查询数，与Query RT查询平均响应时间，以及这两者的波动程度，QPS的周期环比等
• 生产环境对查询平均响应时间有要求：1ms为红线，100ms就该约谈了。

语句

• 左侧慢查询列表是按pg_stat_statments
  中的平均响应时间从大到小排序的，点击查询ID会自动跳转到慢查询平台
• 这里列出的查询，是累计查询耗时最长的32个查询，但排除只有零星调用的长耗时单次查询与监控查询。
• 右侧包括了每个查询的实时QPS，平均响应时间。按照RT与总耗时的排名。

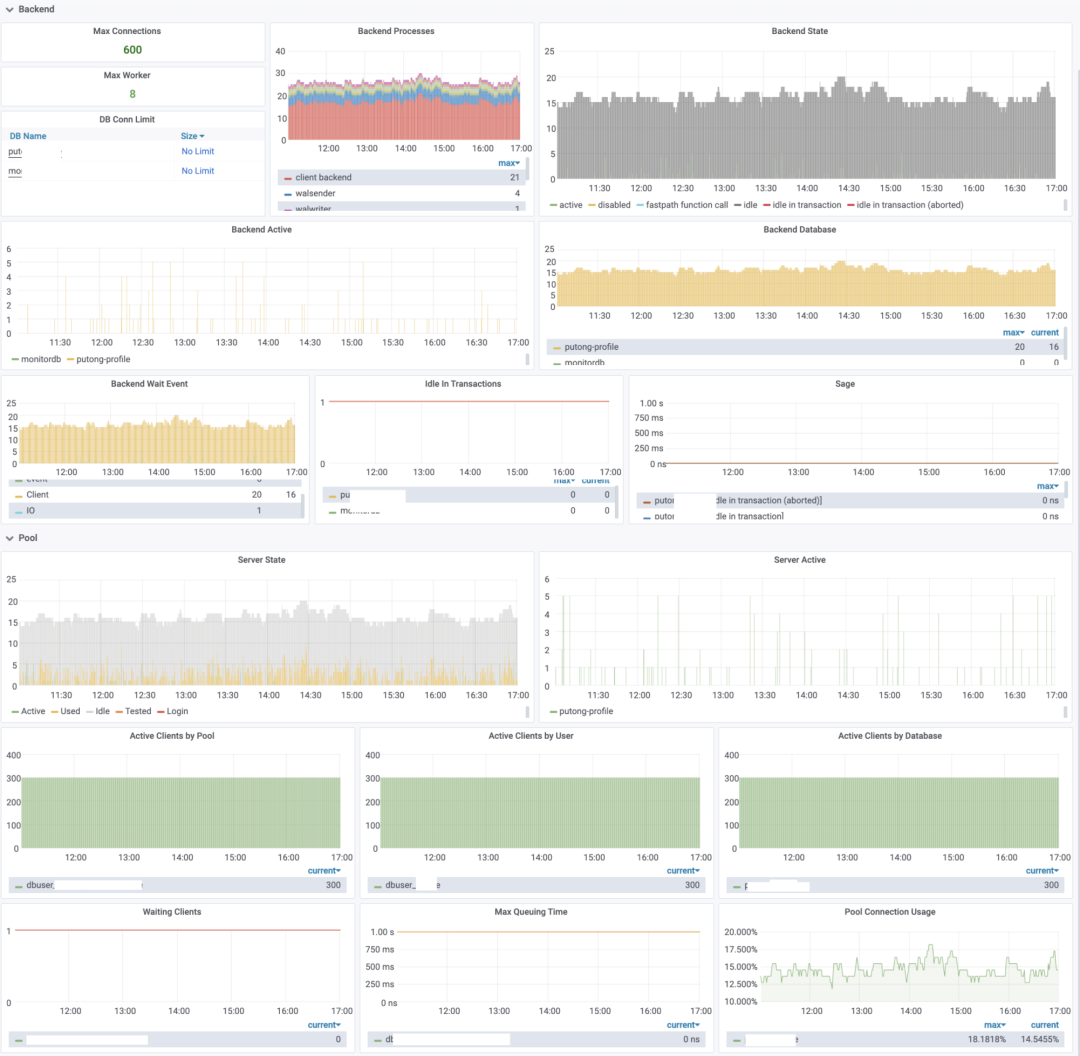

后端进程

• 后端进程数按种类聚合，后端进程按状态聚合，后端进程按DB聚合，后端进程按等待事件类型聚合。
• 活跃状态的进程/连接，在事务中空闲的连接，长事务。

连接池

• 连接池后端连接的状态：活跃，刚用过，空闲，测试过，登录状态。
• 分别按照User，按照DB，按照Pool（User:DB）聚合的前端连接，用于排查异常连接问题。
• 等待客户端数（重要），以及队首客户端等待的时长，用于定位连接堆积问题。
• 连接池可用连接使用比例。

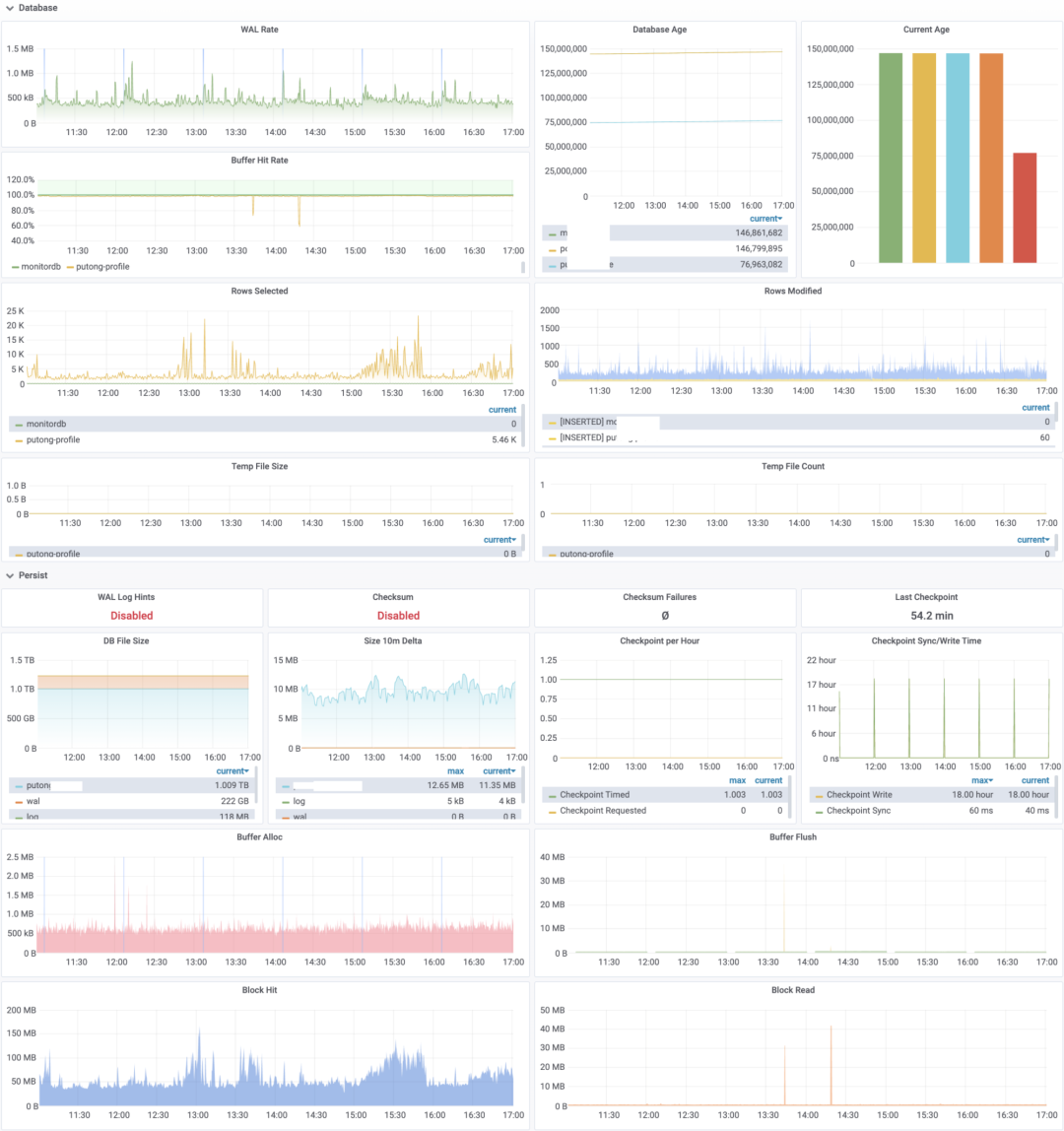

数据库概览

• WAL Rate，标识数据库的写入负载，每秒产生的WAL字节数量。
• Buffer Hit Rate，数据库 ShareBuffer 命中率，未命中的页面将从操作系统PageCache和磁盘获取。
• 每秒增删改查的记录条数
• 临时文件数量与临时文件大小，可以定位大型查询问题。

持久化

• 重要的持久化参数，比如是否出现数据校验和验证失败（如果启用可以检测到数据腐坏）
• 数据库文件（DB，WAL，Log）的大小与增速。
• 检查点的数量与检查点耗时。
• 每秒分配的块，与每秒刷盘的块。每秒访问的块，以及每秒从磁盘中读取的块。（以字节计，注意一个Buffer Page是8192，一个Disk Block是4096）

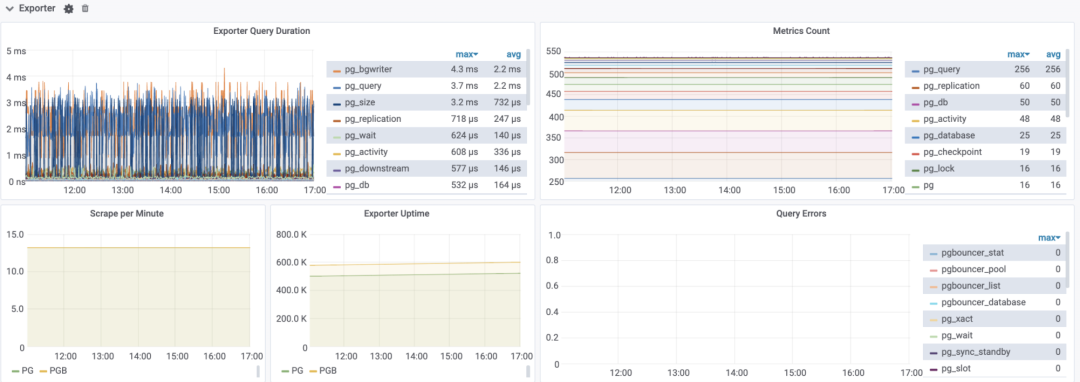

监控Exporter

• Exporter是否存活，Uptime，Exporter每分钟被抓取的次数
• 每个监控查询的耗时，产生的指标数量与错误数量。

DB监控：PG集群

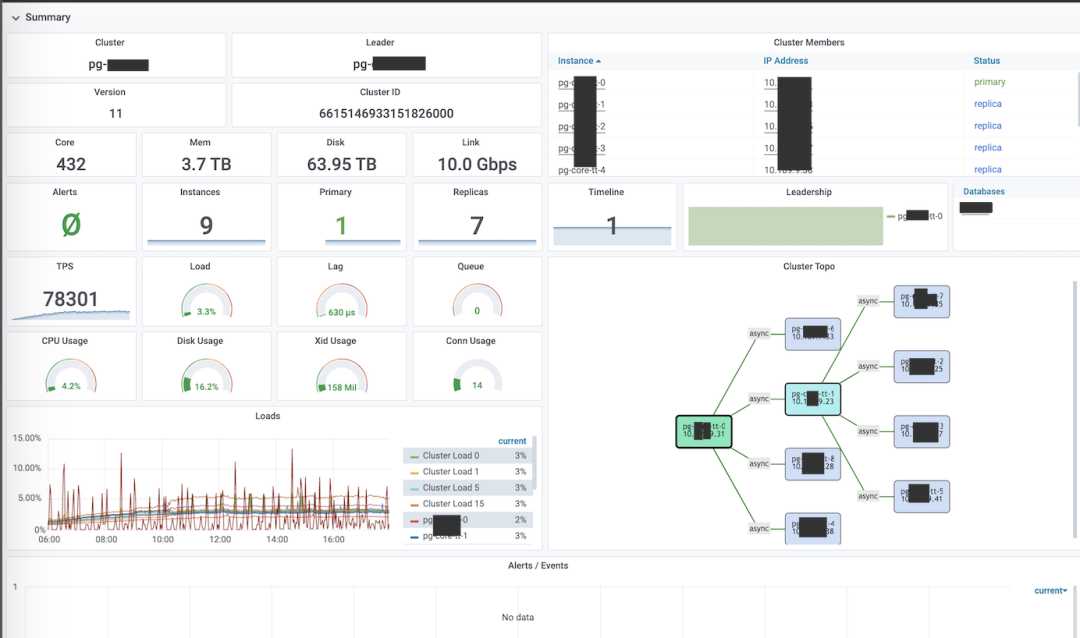

集群概览

• 时间线与领导权，当数据库发生Failover或Switchover时，时间线会步进，领导权会发生变化。
• 集群拓扑，集群拓扑展现了集群中的复制拓扑，以及采用的复制方式（同步/异步）。
• 集群负载，包括整个集群实时、1分钟、5分钟、15分钟的负载情况。以及集群中每个节点的Load1
• 集群报警与事件。

集群复制

• 集群中的主库与级联桥接库。集群是否启用同步提交，同步从库名称。桥接库与级联库数量，最大从库配置
• 成对出现的Walsender与Walreceiver列表，体现一对主从关系的复制状态
• 以秒和字节衡量的复制延迟（通常1秒的复制延迟对应10M~100M不等的字节延迟），复制槽堆积量。
• 从库视角的复制延迟
• 集群中从库的数量，备份或拉取从库时可以从这里看到异常。
• 集群的LSN进度，用于整体展示集群的复制状态与持久化状态。

节点指标

事务与查询

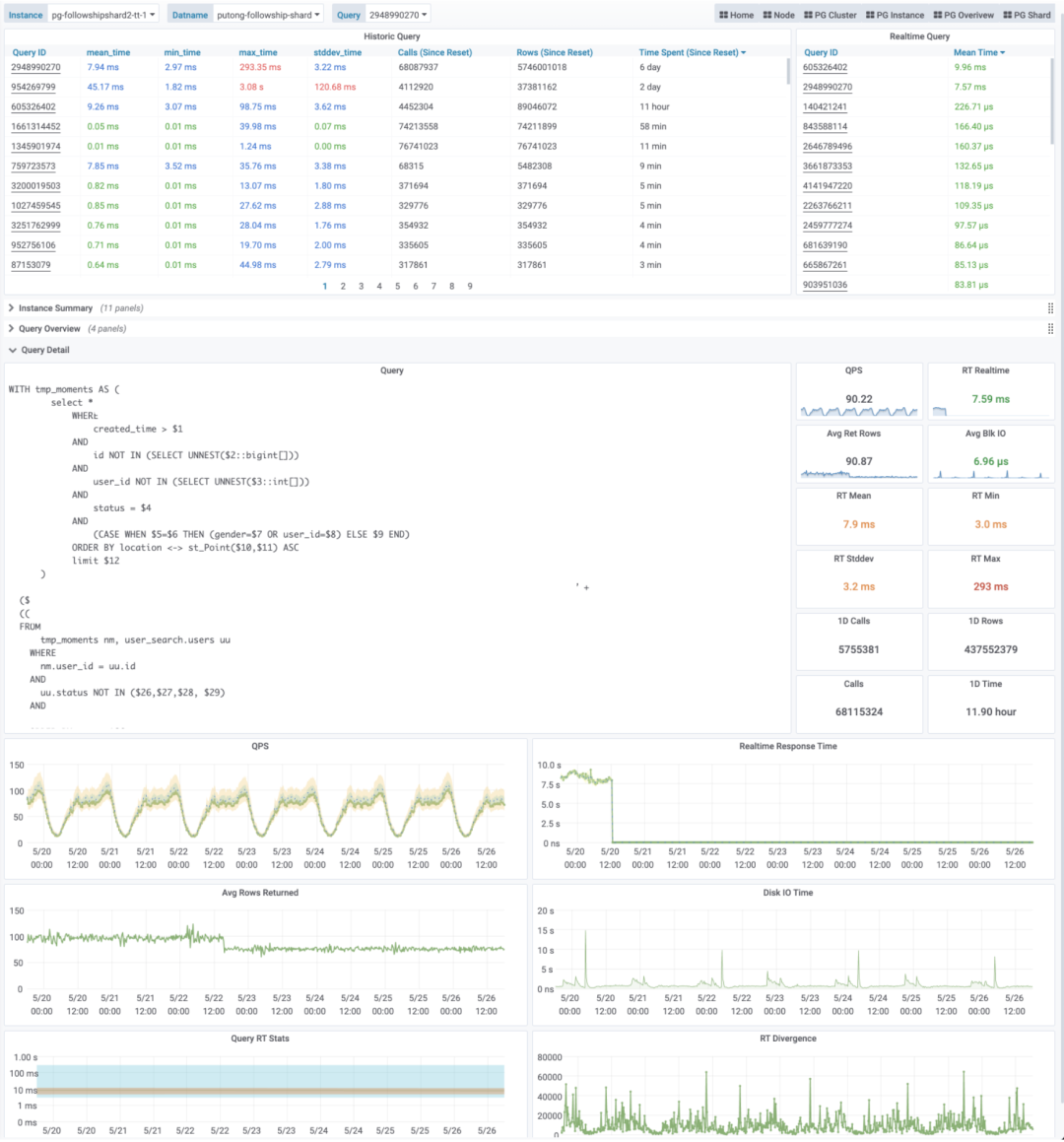

DB监控：PG慢查询平台

• 左侧是格式化后的查询语句，右侧是查询的主要指标，包括
• 每秒查询数量：QPS
• 实时的平均响应时间（RT Realtime）
• 每次查询平均返回的行数
• 每次查询平均用于BlockIO的时长
• 响应时间的均值，标准差，最小值，最大值（自从上一次统计周期以来）
• 查询最近一天的调用次数，返回行数，总耗时。以及自重置以来的总调用次数。
• 下方是指定时间段的查询指标图表，是概览指标的细化。
