概述

这是一个Kubernetes系列文章，主要将我所学过，所使用过的经验、使用方法等记录在此。将会持续更新。
Docker中共有四种网络模式，根据环境，选择自己适合的网络模式。Docker默认选择的是Bridge模式。

介绍

Bridge模式

首先，我们用命令来查看一下当前已有的Docker网络模式：

[root@localhost ~]# docker network ls
NETWORK ID          NAME                DRIVER              SCOPE
a7336e98946f        bridge              bridge              local
6472a50c6393        host                host                local
121cb88b53e3        none                null                local
[root@localhost ~]#
复制

可以看到，在Docker安装之后，默认就会有这三种模式，分别是：Bridge、Host、None。另外还有一种模式，是比较特别的Container模式，这个会在后面讲到，这里先关注Bridge模式。
在Docker进程启动时，默认会在主机上创建一个名为docker0的虚拟网桥：

[root@localhost ~]# ifconfig
docker0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 172.17.0.1  netmask 255.255.0.0  broadcast 172.17.255.255
        inet6 fe80::42:83ff:fe2c:6758  prefixlen 64  scopeid 0x20<link>
        ether 02:42:83:2c:67:58  txqueuelen 0  (Ethernet)
        RX packets 7798  bytes 372151 (363.4 KiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 8806  bytes 135618786 (129.3 MiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0
复制

此后、在此主机上启动的所有Docker容器会默认连接到这个虚拟网桥上。
虚拟网桥的工作方式与交换机类似，主机上的所有Docker容器通过交换机连接到一个二层网络中，从docker0的子网中，分配出一个IP给容器使用，并将docker0的IP地址设置为容器的默认网关，这样，每个容器之间就可以相互通信。
在容器启动时，会在主机上创建一个名称叫veth开头的虚拟网卡，Docker将这个网卡的一端放到新创建的容器当中，并且在新创建的容器中，创建一个命名为eth0的网卡。另一端放到主机上，叫做以veth开头的名字，并将这个网络设备加入到docker0的网桥中。

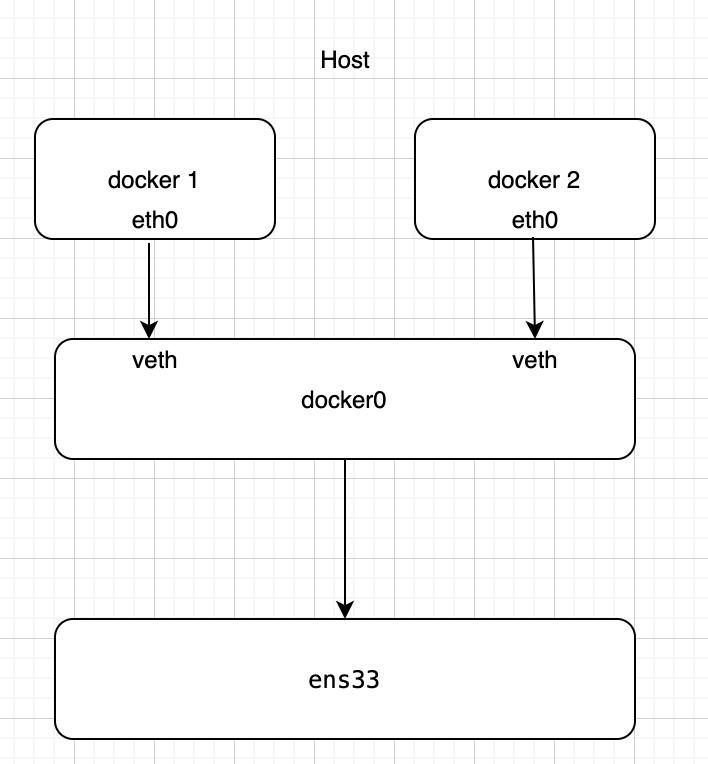

网络拓补图示例：

Docker在运行容器时，默认会把容器的网络模式绑定到Bridge模式上，我们来演示一下：

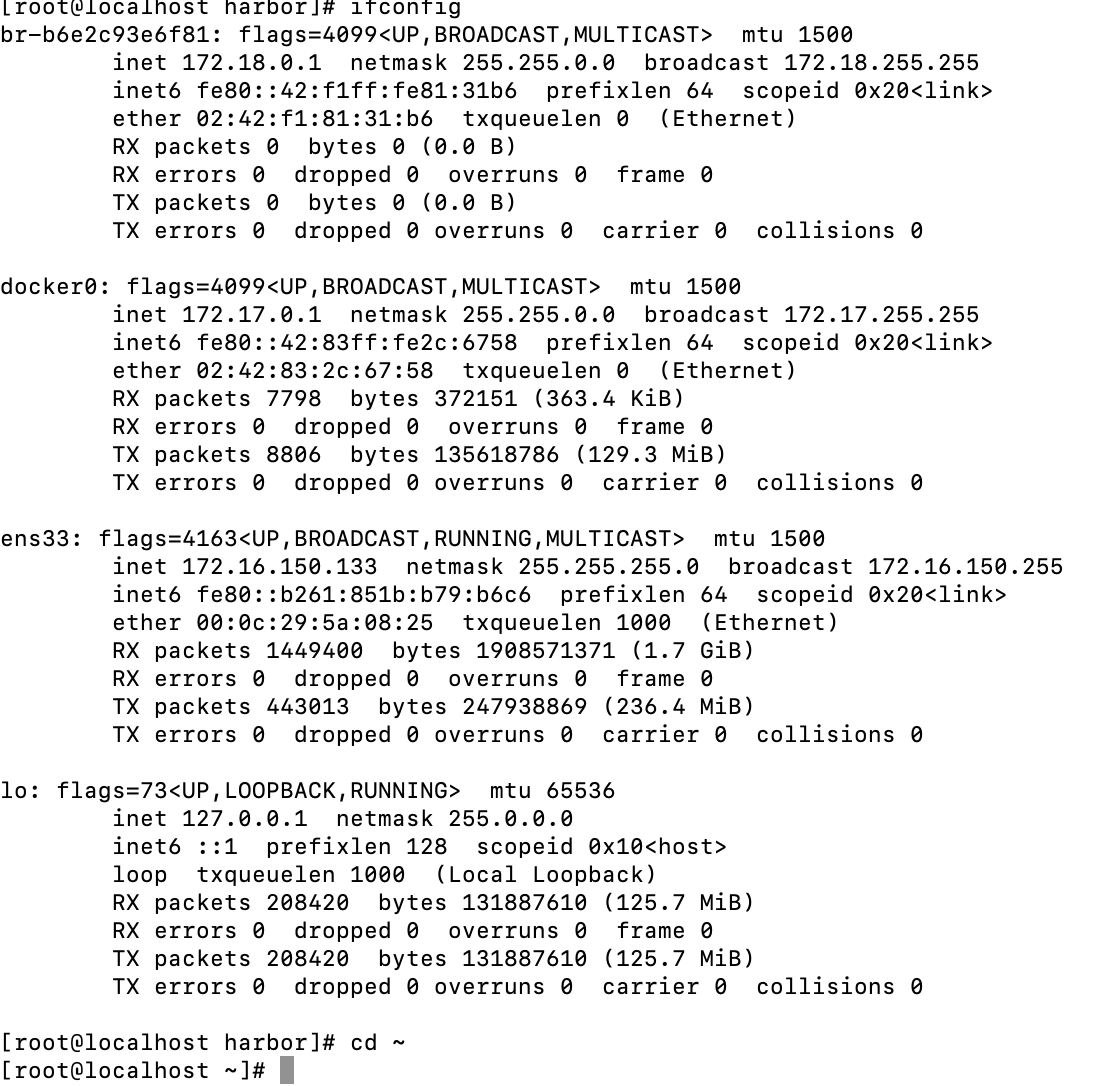

可以看到，我现在的主机上只有四个网卡：br*、docker0、ens33、lo，现在，让我们启动一个docker容器，不显示指定网络模式，看看是否可以对应上那个网络拓补图：

[root@localhost ~]# docker run -itd nginx:v1
a80418ee697dcb827ffaff771581c0d28b00ec6b799c34624b1acc99d74d1bf7
[root@localhost ~]#
复制

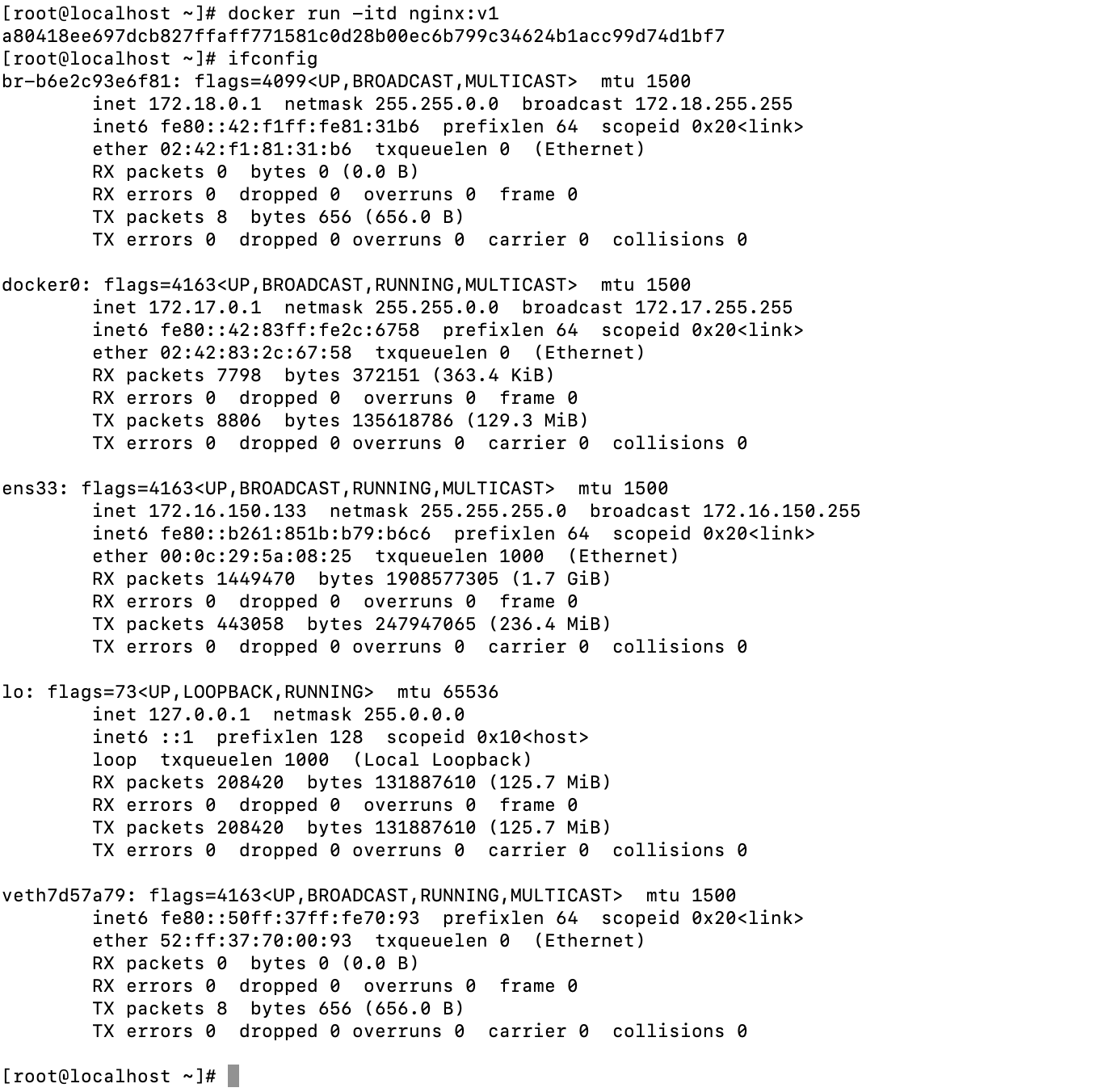

多了一个veth开头的虚拟网卡，现在让我们来进入容器内部查看容器内的网卡：

[root@localhost ~]# docker exec -it a80418ee697d /bin/bash
[root@a80418ee697d /]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
4343: eth0@if4344: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
    link/ether 02:42:ac:11:00:02 brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet 172.17.0.2/16 brd 172.17.255.255 scope global eth0
       valid_lft forever preferred_lft forever
[root@a80418ee697d /]#
[root@a80418ee697d /]# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         172.17.0.1      0.0.0.0         UG    0      0        0 eth0
172.17.0.0      0.0.0.0         255.255.0.0     U     0      0        0 eth0
[root@a80418ee697d /]#

复制

通过路由表看到，发送的数据都发送到了172.17.0.1的网关，对应到主机上的docker0虚拟网卡。

Host模式

这种模式下，容器将会和宿主机共用一个Network Namespace，不会有自己独立的Network Namespace。容器不会虚拟出自己的网卡，也不会有单独的IP等，而是使用宿主机的网卡。换而言之，除了网络之外，文件系统、进程空间等还是与宿主机隔离的。

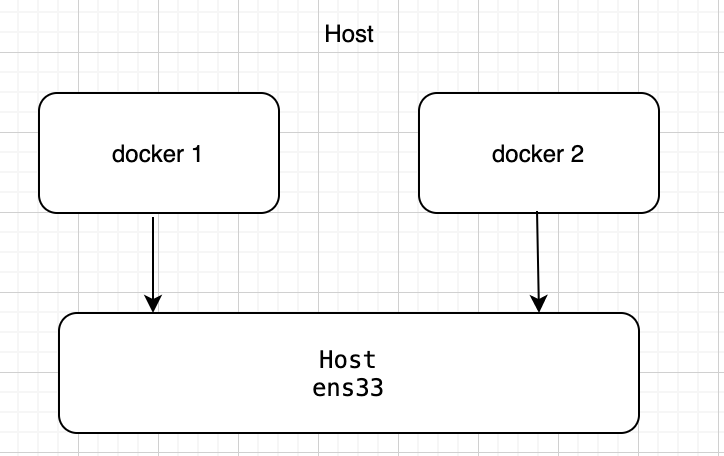

网络拓补图如下：

现在，让我们来演示一下，以host模式启动两个容器：

[root@localhost ~]# docker run -it --net=host --name nginx -d nginx:v1
de41a1af0f5dfc06354cb48b02059ecb580bf079e9e752d6aca721c6b08d27e0
[root@localhost ~]# docker run -it --net=host --name tomcat -d tomcat
72d8b6bf9ed6b75d2d1f24791f89d25ccbe7fd36f65efd3a0127ee516ff6576a
[root@localhost ~]# ifconfig
br-b6e2c93e6f81: flags=4099<UP,BROADCAST,MULTICAST>  mtu 1500
        inet 172.18.0.1  netmask 255.255.0.0  broadcast 172.18.255.255
        inet6 fe80::42:f1ff:fe81:31b6  prefixlen 64  scopeid 0x20<link>
        ether 02:42:f1:81:31:b6  txqueuelen 0  (Ethernet)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 0  bytes 0 (0.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

docker0: flags=4099<UP,BROADCAST,MULTICAST>  mtu 1500
        inet 172.17.0.1  netmask 255.255.0.0  broadcast 172.17.255.255
        inet6 fe80::42:83ff:fe2c:6758  prefixlen 64  scopeid 0x20<link>
        ether 02:42:83:2c:67:58  txqueuelen 0  (Ethernet)
        RX packets 7988  bytes 380292 (371.3 KiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 9051  bytes 135964484 (129.6 MiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 172.16.150.133  netmask 255.255.255.0  broadcast 172.16.150.255
        inet6 fe80::b261:851b:b79:b6c6  prefixlen 64  scopeid 0x20<link>
        ether 00:0c:29:5a:08:25  txqueuelen 1000  (Ethernet)
        RX packets 1458873  bytes 1919983181 (1.7 GiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 447439  bytes 248363596 (236.8 MiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 127.0.0.1  netmask 255.0.0.0
        inet6 ::1  prefixlen 128  scopeid 0x10<host>
        loop  txqueuelen 1000  (Local Loopback)
        RX packets 208420  bytes 131887610 (125.7 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 208420  bytes 131887610 (125.7 MiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

[root@localhost ~]#
[root@localhost ~]# netstat -lntup
Active Internet connections (only servers)
Proto Recv-Q Send-Q Local Address           Foreign Address         State       PID/Program name
tcp        0      0 0.0.0.0:80              0.0.0.0:*               LISTEN      51075/nginx: master
tcp        0      0 0.0.0.0:20019           0.0.0.0:*               LISTEN      7107/mongod
tcp        0      0 0.0.0.0:22              0.0.0.0:*               LISTEN      1006/sshd
tcp        0      0 127.0.0.1:25            0.0.0.0:*               LISTEN      1430/master
tcp        0      0 0.0.0.0:514             0.0.0.0:*               LISTEN      79057/rsyslogd
tcp6       0      0 127.0.0.1:8005          :::*                    LISTEN      51285/java
tcp6       0      0 :::3307                 :::*                    LISTEN      3958/mysqld
tcp6       0      0 :::8080                 :::*                    LISTEN      51285/java
tcp6       0      0 :::80                   :::*                    LISTEN      51075/nginx: master
tcp6       0      0 :::22                   :::*                    LISTEN      1006/sshd
tcp6       0      0 ::1:25                  :::*                    LISTEN      1430/master
tcp6       0      0 :::514                  :::*                    LISTEN      79057/rsyslogd
udp        0      0 0.0.0.0:68              0.0.0.0:*                           92584/dhclient
udp        0      0 127.0.0.1:323           0.0.0.0:*                           659/chronyd
udp6       0      0 ::1:323                 :::*                                659/chronyd
[root@localhost ~]#

复制

启动两个hast模式的容器后，主机上的虚拟网卡并不会增加或减少，并且在宿主机上，出现了两个全新的端口：80和8080，分别对应到两个容器：nginx和tomcat默认端口，现在，进入Nginx容器内部查看：

[root@localhost ~]# docker exec -it 90364f9a34e5 /bin/bash
[root@localhost /]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
    link/ether 00:0c:29:5a:08:25 brd ff:ff:ff:ff:ff:ff
    inet 172.16.150.133/24 brd 172.16.150.255 scope global dynamic noprefixroute ens33
       valid_lft 1526sec preferred_lft 1526sec
    inet6 fe80::b261:851b:b79:b6c6/64 scope link noprefixroute
       valid_lft forever preferred_lft forever
3: docker0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default
    link/ether 02:42:83:2c:67:58 brd ff:ff:ff:ff:ff:ff
    inet 172.17.0.1/16 brd 172.17.255.255 scope global docker0
       valid_lft forever preferred_lft forever
    inet6 fe80::42:83ff:fe2c:6758/64 scope link
       valid_lft forever preferred_lft forever
50: br-b6e2c93e6f81: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default
    link/ether 02:42:f1:81:31:b6 brd ff:ff:ff:ff:ff:ff
    inet 172.18.0.1/16 brd 172.18.255.255 scope global br-b6e2c93e6f81
       valid_lft forever preferred_lft forever
    inet6 fe80::42:f1ff:fe81:31b6/64 scope link
       valid_lft forever preferred_lft forever
[root@localhost /]# exit
exit
[root@localhost ~]#

复制

然后再进入tomcat容器内查看：

[root@localhost ~]# docker exec -it 0b8a3d00f6f1 /bin/bash
root@localhost:/usr/local/tomcat# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
    link/ether 00:0c:29:5a:08:25 brd ff:ff:ff:ff:ff:ff
    inet 172.16.150.133/24 brd 172.16.150.255 scope global dynamic noprefixroute ens33
       valid_lft 1465sec preferred_lft 1465sec
    inet6 fe80::b261:851b:b79:b6c6/64 scope link noprefixroute
       valid_lft forever preferred_lft forever
3: docker0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default
    link/ether 02:42:83:2c:67:58 brd ff:ff:ff:ff:ff:ff
    inet 172.17.0.1/16 brd 172.17.255.255 scope global docker0
       valid_lft forever preferred_lft forever
    inet6 fe80::42:83ff:fe2c:6758/64 scope link
       valid_lft forever preferred_lft forever
50: br-b6e2c93e6f81: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default
    link/ether 02:42:f1:81:31:b6 brd ff:ff:ff:ff:ff:ff
    inet 172.18.0.1/16 brd 172.18.255.255 scope global br-b6e2c93e6f81
       valid_lft forever preferred_lft forever
    inet6 fe80::42:f1ff:fe81:31b6/64 scope link
       valid_lft forever preferred_lft forever
root@localhost:/usr/local/tomcat# exit
exit
[root@localhost ~]#

复制

可以看到，容器内的网络，完全使用了宿主机的网络，这和刚才的描述完全相同。

None模式

none模式在使用时，Docker容器会拥有自己独立的Network Namespace，但是，并不会为Docker容器进行任何网络配置。也就是说，容器内没有网卡等信息，需要自己手动配置网卡信息。

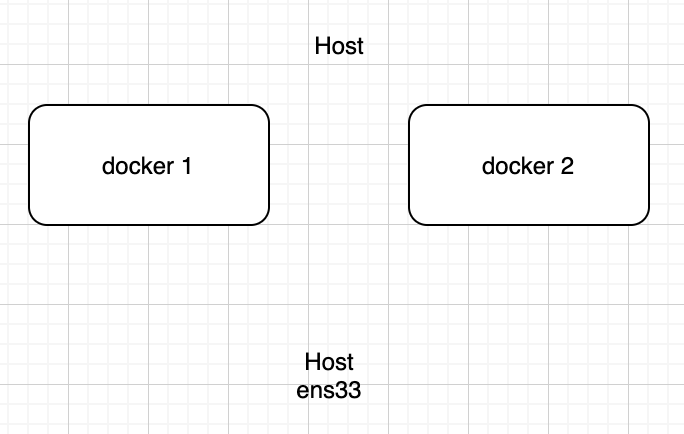

网络拓补图示例：

现在，启动一个网络模式为none的容器，然后进入内部查看网卡：

[root@localhost ~]# docker run -it --net=none --name nginx -d nginx:v1
47b1690fb96050d51cbb69360b36367a04aed22c14ada4e2e9e32abe9e66dab2
[root@localhost ~]# docker ps
CONTAINER ID        IMAGE               COMMAND                  CREATED             STATUS              PORTS               NAMES
47b1690fb960        nginx:v1            "/usr/sbin/nginx -g …"   3 seconds ago       Up 2 seconds                            nginx
[root@localhost ~]# docker exec -it 47b1690fb960 /bin/bash
[root@47b1690fb960 /]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
[root@47b1690fb960 /]# cat /etc/sysconfig/network-scripts/ifcfg-ens3
# Generated by dracut initrd
NAME="ens3"
DEVICE="ens3"
ONBOOT="yes"
NETBOOT="yes"
UUID="82eebe16-4fc7-4de7-aff9-dafc78e97773"
IPV6INIT="yes"
BOOTPROTO="dhcp"
TYPE="Ethernet"
PROXY_METHOD="none"
BROWSER_ONLY="no"
DEFROUTE="yes"
IPV4_FAILURE_FATAL="no"
IPV6_AUTOCONF="yes"
IPV6_DEFROUTE="yes"
IPV6_FAILURE_FATAL="no"
[root@47b1690fb960 /]# exit
exit
[root@localhost ~]#

复制

这里的网卡信息需要自己配置。

Container模式

Container模式没有在docker network ls中体现，这也是Docker的一种网络模式。
这种模式下，需要指定新创建的容器和已有容器共享一个Network Namespace，而不是共享宿主机的网络信息。
新创建的容器不会有自己的网卡，也不会有自己独立的IP，而是和指定的容器共享网卡信息，IP、端口等。
两个容器，除网络方面，其他都是完全独立存在的，两个容器可以通过lo网卡进行通信，全部指向localhost。

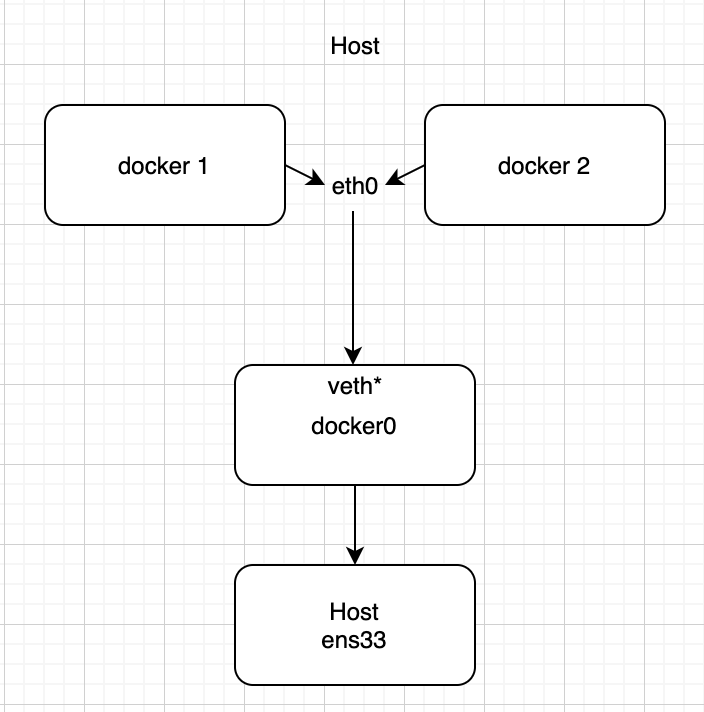

Container模式示意图:

首先启动一个容器：nginx，网络模式为Bridge，然后启动一个新容器：tomcat，执行tomcat的网络模式为container，并且和nginx共用网络：

[root@localhost ~]# docker run -it --name nginx -d nginx:v1
cc9813ead22b8f055140d5f3fe7316e99ed1c59461dc0af0b0e629edbe7a0aa1
[root@localhost ~]# docker run -it --net=container:nginx --name tomcat -d tomcat
02ca200c8e88552aeb9e4cf50868764882e2857847ef6435ae2acf9e8e279758
[root@localhost ~]# docker ps
CONTAINER ID        IMAGE               COMMAND                  CREATED             STATUS              PORTS               NAMES
02ca200c8e88        tomcat              "catalina.sh run"        3 seconds ago       Up 2 seconds                            tomcat
cc9813ead22b        nginx:v1            "/usr/sbin/nginx -g …"   10 seconds ago      Up 9 seconds                            nginx
---查看nginx的网卡
[root@localhost ~]# docker exec -it cc9813ead22b /bin/bash
[root@cc9813ead22b /]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
4345: eth0@if4346: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
    link/ether 02:42:ac:11:00:02 brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet 172.17.0.2/16 brd 172.17.255.255 scope global eth0
       valid_lft forever preferred_lft forever
[root@cc9813ead22b /]# exit
exit
---查看tomcat容器的网卡
[root@localhost ~]# docker exec -it 02ca200c8e88 /bin/bash
root@cc9813ead22b:/usr/local/tomcat# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
4345: eth0@if4346: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
    link/ether 02:42:ac:11:00:02 brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet 172.17.0.2/16 brd 172.17.255.255 scope global eth0
       valid_lft forever preferred_lft forever
root@cc9813ead22b:/usr/local/tomcat# exit
exit
[root@localhost ~]#
复制

从上面可以看出，新建的tomcat容器确实使用了nginx容器的网卡，网卡名称都为eth0@if4346，IP也是相同的。

docker内网络互通

上面介绍了docker的四种网络模式，最常用的是Bridge模式，这也是默认模式。
以前想要将两个或多个容器网络想通，需要使用–link参数，这也会导致容器体积越来越大。
现在，我们可以通过docker network命令，创建一个属于自己自定义的网络，然后让需要相互通信的容器加入到这个自定义网络中。现在来介绍一下使用方法：

[root@localhost ~]# docker network --help

Usage:	docker network COMMAND

Manage networks

Commands:
  connect     Connect a container to a network
  create      Create a network
  disconnect  Disconnect a container from a network
  inspect     Display detailed information on one or more networks
  ls          List networks
  prune       Remove all unused networks
  rm          Remove one or more networks

Run 'docker network COMMAND --help' for more information on a command.
[root@localhost ~]#
[root@localhost ~]# docker network create -d bridge my-net
0da9ae43e44455a8460197809b656394b530937522984ef4ce42f9f693497d27
[root@localhost ~]# docker network ls
NETWORK ID          NAME                DRIVER              SCOPE
a7336e98946f        bridge              bridge              local
b6e2c93e6f81        harbor_harbor       bridge              local
6472a50c6393        host                host                local
0da9ae43e444        my-net              bridge              local
121cb88b53e3        none                null                local
[root@localhost ~]#
复制

这里我们创建了一个名字叫做my-net的网络，网络模式为Bridge，在以后新建容器，都可以使用–net=my-net加入到这个网络当中，实现容器间的相互通信。
当然，容器间的相互通信也不止这一种，还有一种更为整体的方法，就是docker swarm集群模式，这个我会在后篇中讲述。
至此，Docker网络篇结束。

kubernetes

最后修改时间：2020-08-15 10:08:11

「喜欢这篇文章，您的关注和赞赏是给作者最好的鼓励」

关注作者
