前几天解析了CSN 日志文件，今天我们来解析FSM文件,FSM的全称为Free Space Map，空闲空间映射文件，每个表文件都有一个对应的以_fsm为后缀的文件（如下图，另外一个以_vm为后缀的文件，我们下回解析），用来登记该表的每个数据块block所剩余的可用空间。

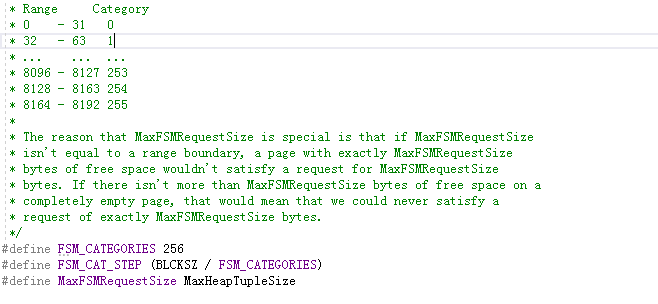

我们知道数据页的大小为8K=即8*2^10,如果需要精准表示每个页面的剩余空间的大小，至少需要14个bit位来存储，超过一个字节的大小。所以，openGauss/postgresql 采用稍微粗略的记录方式，将剩余空间分成256个档次， 用0表示剩余空间在0~31个字节范围之间，用1表示范围为32~63,,,,,,,,用255表示范围为8164~8192（如下图），采取这种方式，只需一个字节就可以表示一个block所剩空间的大小。
但是，一个FSM页面，真的可以登记8000多个block的剩余空间吗？答案是否定的。一个FSM页面到底可以登记多少个block的剩余空间信息？我们来解析源代码。
BLKSZ=8192

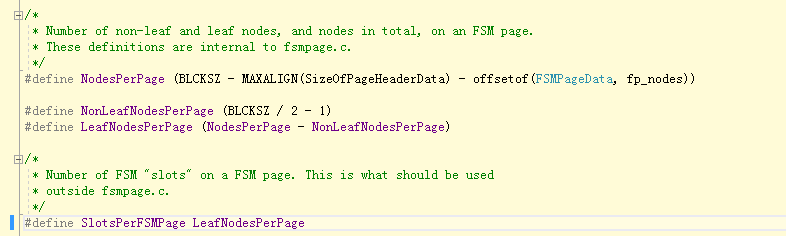

NodesPerPage :8192-40-4=8148
NonLeafNodesPerPage: 8192/2-1=4095
LeafNodesPerPage:8148-4095=4053
SlotsPerFSMPage=LeafNodesPerPage= 4053
通过以上计算，一个leaf 节点的FSM文件的block可以登记4053个表文件的block的剩余空间信息。我们简单计算一下，假如表文件有1024*1024个block（也就是8G）,则需要FSM文件的block数量为1024乘1024除4053=258余2902,再加上一个父级，以及一个祖父级的fsm块，等于261个block，261*8192=2138112字节，大约需要2M的FSM空间，这个空间极小。
我们将表文件的块的剩余空间登记起来，目的是在需要空间的时候，快速找到满足空间要求的block. 这个又是如何实现的？
树形结构是适合用来查找的，FSM同样采用了这种机制。 前面我们讲过，一个FSM block可以存放4053个页面的剩余空间信息， 一个8G的表文件需要259个FSM Block来登记它们的剩余空间。 当在执行SQL的时候，需要找到一个满足空间要求的页面，如何在259页面中去找到一个满足条件的特定位点（一个字节宽度，记录着对应的一个表文件block的剩余空间）？ 显然，我们需要将这些FSM页面按照一定规则组织起来，以便我们查找。
FSM页面具有层级结构，下面的代码是FSM页面的逻辑的数据结构。

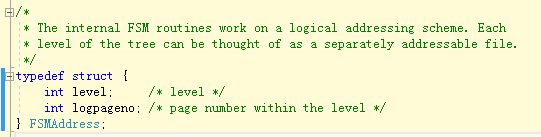

用level属性表示该页面属于第几层级，用logpageno属性表示该页面属于该层级的第几个页面。因为typedef uint32 BlockNumber; 定义了blocknumer的类型是32位的无符号整数，而4053*4053*4053远超过2^32-1，所以FSM文件的组织层级为3级，从0开始计算，FSMAddress对象的level的属性最大值为2. 也就是根节点页面的level属性值为2，leaf 节点为0， 中间层节点为1.

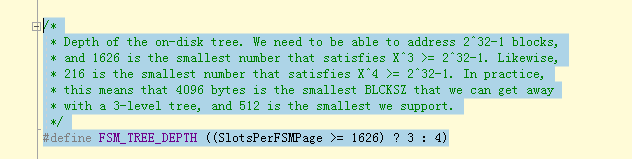

#define FSM_ROOT_LEVEL (FSM_TREE_DEPTH - 1)， 也就是FMS页面的root节点页面的level为2.
FSM的root页面（节点）如何跟其下层页面之间建立关系的呢？我们继续看代码。

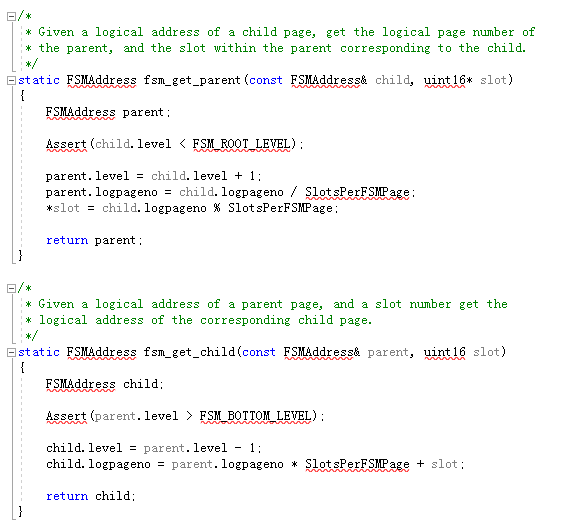

通过fsm_get_child函数中的这行代码， child.logpageno = parent.logpageno * SlotsPerFSMPage + slot;即一个父节点上的slot,可以换算成子节点上的一个页面号，即可以知道，父节点页面上的一个slot,管理（对应）的是子节点上一个页面，（该slot登记的信息是对应的子页面上所管理的4053个数据块的所剩空间的最大值,后面我们再讲到这块代码）。
这就是FSM文件块的层次结构。
但我们还没有讲，一个FSM页面，所登记的4053个页面的剩余空间信息，它们是如何组织的。 如果我们要去找到某个满足空间要求的页面，我们不能将这4053条空间信息挨个比对，直到找到满足条件的页面为止。如果是这样，那查找效率太差了，在追求高性能的数据库中，这样的代码是决对不允许存在的。
FSM页面内部的信息，采用的是二叉树的方式存放，以便快速查找到满足空间要求的页面(block)。

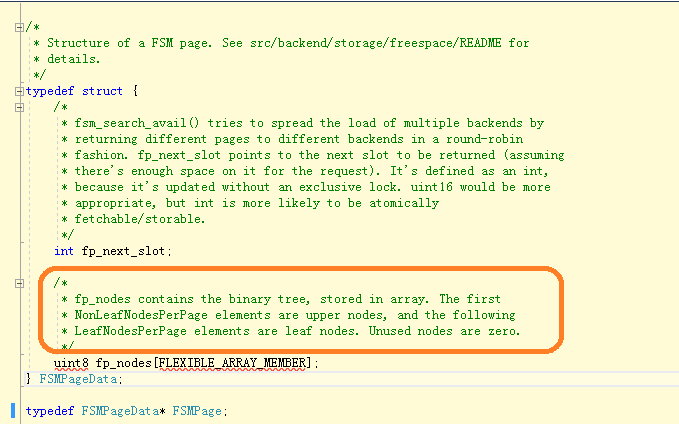

如上图，采用的是这样的二叉树来存放页面所剩空间的信息，父节点存放的是两个子节点中的最大的值，顶层记录的是整个树的最大的值。该二叉树采用数组来实现，因为页面中需要存储大量非叶子节点，这也就是为什么1个字节可以表示一个页面的剩余空间，但一个8k大小的FSM页面只能登记4053个页面的剩余空间，而不是8000多个页面。下面是fsm页面的数据结构，用一个数组fp_nodes来表示二叉树，前面NonLeafNodesPerPage（即4095）个元素是非叶子节点，后面才是叶子节点，登记了对应的数据页的剩余空间。非叶子节点元素里面记录的信息只是为了帮助实现快速查找，并非某个页面的剩余空间。
下面是在一个FSM页面内，查找满足空间要求的数据页面的函数。

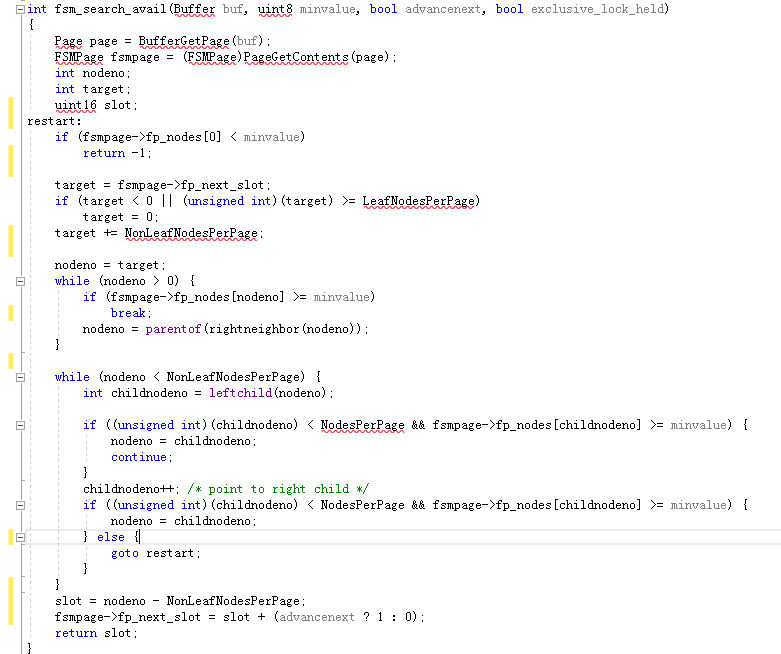

我们来解析这个fsm_search_avail函数：
if (fsmpage->fp_nodes[0] < minvalue)
return -1;
二叉树的根节点的值最大，如果根节点的值比要查找的值还小，说明这个FSM页面所管辖的数据页的所剩空间没有满足要求的， 直接退出。
然后从起点开始找，起点位置为fsmpage->fp_next_slot;
target = fsmpage->fp_next_slot;

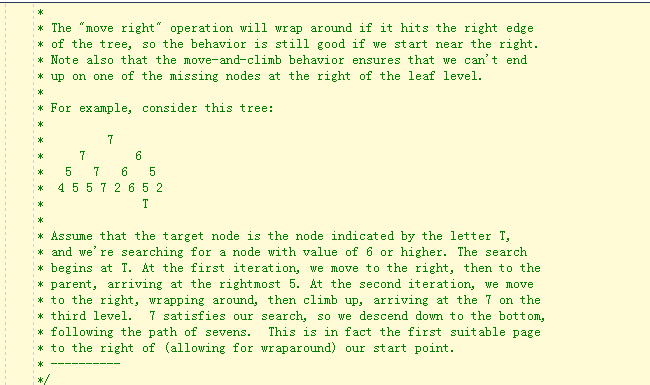

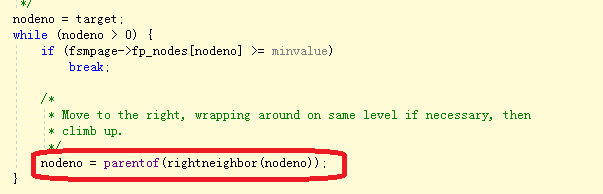

如果起点位置不满足，开始攀爬，往上找（nodeno = parentof(rightneighbor(nodeno));）。代码如下：

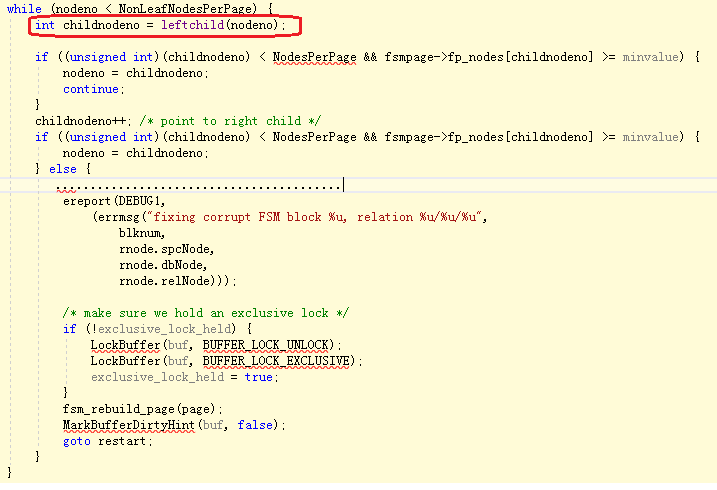

直到找到满足要求的节点之后，因为该节点可能是非叶子节点（只要发生攀爬，就是非叶子节点），所以需要再往下探（往下探代码：int childnodeno = leftchild(nodeno);），具体代码如下。直到找到满足条件的叶子节点，然后查找完成。
对于FSM文件的解析，到这里，核心功能应该说已基本介绍完毕。希望对读者朋友们理解这块内容有所帮助。
