Spark Operator 初体验

关于存算分离

目前企业级的大数据应用主流还是采用Yarn或者Mesos来进行资源分配和运行调度的，例如我行目前采用Yarn来进行作业调度，并使用HDFS作为大数据的存储平台，这是典型的计算和存储紧耦合的模式，这种方案是通过数据本地化策略来减少数据的网络传输，从而实现良好的计算性能。

随着业务的发展，支持作业运行所需要的计算资源（CPU、内存、网络带宽）的需求量也会不断增长，就可能出现Hadoop集群的计算资源不足的情况，在目前的架构下我们只能通过扩容集群服务器的方式来解决，然而这种方式的步骤较为繁琐，且无法实现计算资源的弹性伸缩，时效性和灵活性较差 。而Spark作业通过Kubernetes进行资源管理和调度的方案可以方便地实现计算资源的动态调整，从而快速适应业务场景的变化，并且还可以实现硬件资源的充分利用并节约成本。

存算分离：将计算模块改为运行在K8S集群中来实现计算资源的快速调整；而存储模块由于状态复杂，并且不需要进行快速的资源调整和变化，因此可以将计算模块与存款模块分离开来，即近期讨论较多的存算分离的模式。

Spark Operator

Spark是目前在我行使用范围非常广泛的一种大数据计算引擎，本文将主要讨论Spark on K8S的实现。

将Spark运行在K8S集群上可以采用Spark官方原生的作业运行方式（https://spark.apache.org/docs/3.0.0/running-on-kubernetes.html），在该模式下提交Spark作业仍然延用了spark-submit命令，并且通过指定K8S集群的ApiServer地址作为master来提交Spark作业，该方式目前对于Spark作业的管理功能较为简单，并且缺乏统一的资源调度和管理能力。

我们也可以采用Spark Operator的方式，Spark Operator( https://github.com/GoogleCloudPlatform/spark-on-k8s-operator )是由谷歌发起和维护的开源项目，它将Spark和Kubernetes进行了深度的集成，是一个可以管理Spark应用程序生命周期的Kubernetes插件。开发人员通过编写yaml文件即可在K8S集群上提交Spark作业，而不需要在客户机上配置spark-submit工具。

Spark Operator还提供了强大的作业管理功能，例如使用sparkctl命令来执行创建、查看、停止作业来管理Spark作业的生命周期，还支持通过ingress的服务暴露模式来访问作业的UI界面。本文中将主要介绍Spark Operator这种作业运行模式。

Operator是由CoreOS公司推出的， 通过定义CRD(CustomResourceDefinition)和实现相应的Controller来扩展Kubernetes 集群的功能。CRD是从Kubernetes 1.7 版本开始引入的概念，它可以注册到 kubernetes 集群中，使得用户可以像使用原生的集群资源（例如 pod、deployment）一样对CRD对象进行创建、查看、删除等操作；Controller则会监听资源的状态变化并进行处理，尝试让CRD 定义的资源达到预期的状态。

接下来我们来看一下SparkOperator的相关实现原理。

Spark Operator架构

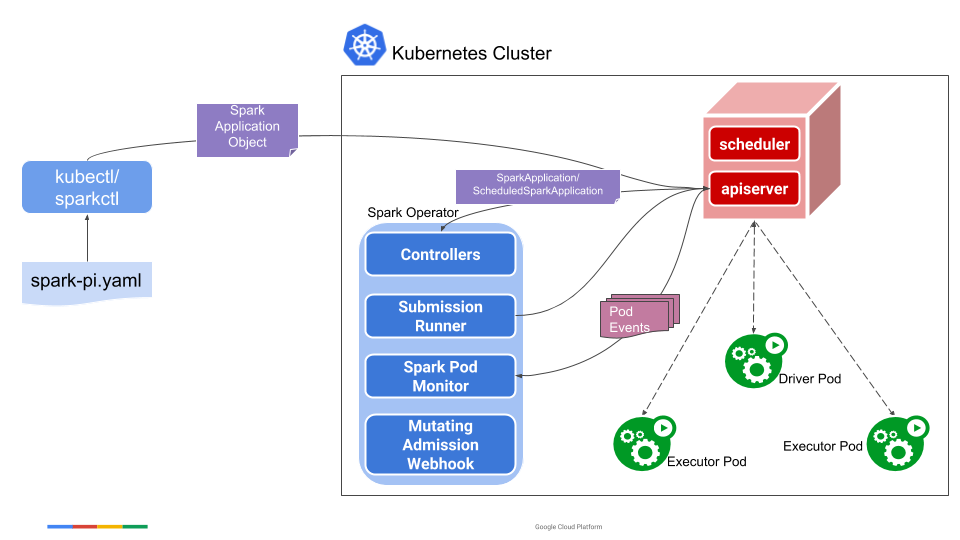

Spark Operator的主要组件如下：

其中，Controller是作为Spark Operator的核心组件，用于控制和处理pod以及应用运行的状态变化。

如下代码片段展示了Controller更新Driver和Executor Pod状态变化的逻辑：

func (c *Controller) getAndUpdateAppState(app *v1beta2.SparkApplication) error { if err := c.getAndUpdateDriverState(app); err != nil {  return err } if err := c.getAndUpdateExecutorState(app); err != nil {  return err } return nil}

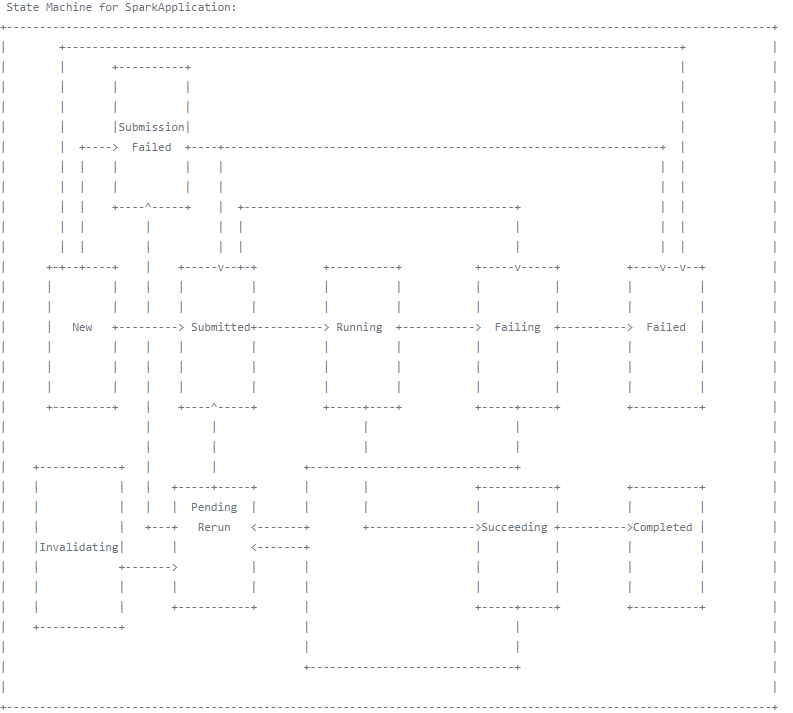

Spark 应用的状态机图示如下：

如下代码片段展示了Controller更新application应用状态的相关操作：

func (c *Controller) syncSparkApplication(key string) error { namespace, name, err := cache.SplitMetaNamespaceKey(key)    ...      // Take action based on application state. switch appCopy.Status.AppState.State { case v1beta2.NewState:  c.recordSparkApplicationEvent(appCopy)  if err := c.validateSparkApplication(appCopy); err != nil {   appCopy.Status.AppState.State = v1beta2.FailedState   appCopy.Status.AppState.ErrorMessage = err.Error()  } else {   appCopy = c.submitSparkApplication(appCopy)  } case v1beta2.SucceedingState:  if !shouldRetry(appCopy) {   appCopy.Status.AppState.State = v1beta2.CompletedState   c.recordSparkApplicationEvent(appCopy)  } else {   if err := c.deleteSparkResources(appCopy); err != nil {    glog.Errorf("failed to delete resources associated with SparkApplication %s/%s: %v",     appCopy.Namespace, appCopy.Name, err)    return err   }   appCopy.Status.AppState.State = v1beta2.PendingRerunState  }     ... }

Spark Operator通过启动一个监听对象ResourceUsageWatcher来实时监听和更新集群资源的使用情况：

func newResourceUsageWatcher(crdInformerFactory crdinformers.SharedInformerFactory, coreV1InformerFactory informers.SharedInformerFactory) ResourceUsageWatcher { glog.V(2).Infof("Creating new resource usage watcher") r := ResourceUsageWatcher{  crdInformerFactory:                   crdInformerFactory,  currentUsageLock:                     &sync.RWMutex{},  coreV1InformerFactory:                coreV1InformerFactory,  currentUsageByNamespace:              make(map[string]*ResourceList),  usageByNamespacePod:                  make(map[string]map[string]*ResourceList),  usageByNamespaceScheduledApplication: make(map[string]map[string]*ResourceList),  usageByNamespaceApplication:          make(map[string]map[string]*ResourceList), } // Note: Events for each handler are processed serially, so no coordination is needed between // the different callbacks. Coordination is still needed around updating the shared state. sparkApplicationInformer := r.crdInformerFactory.Sparkoperator().V1beta2().SparkApplications() sparkApplicationInformer.Informer().AddEventHandler(cache.ResourceEventHandlerFuncs{  AddFunc:    r.onSparkApplicationAdded,  UpdateFunc: r.onSparkApplicationUpdated,  DeleteFunc: r.onSparkApplicationDeleted, }) scheduledSparkApplicationInformer := r.crdInformerFactory.Sparkoperator().V1beta2().ScheduledSparkApplications() scheduledSparkApplicationInformer.Informer().AddEventHandler(cache.ResourceEventHandlerFuncs{  AddFunc:    r.onScheduledSparkApplicationAdded,  UpdateFunc: r.onScheduledSparkApplicationUpdated,  DeleteFunc: r.onScheduledSparkApplicationDeleted, }) r.podInformer = r.coreV1InformerFactory.Core().V1().Pods() r.podInformer.Informer().AddEventHandler(cache.ResourceEventHandlerFuncs{  AddFunc:    r.onPodAdded,  UpdateFunc: r.onPodUpdated,  DeleteFunc: r.onPodDeleted, }) return r}

当发生新增应用的调度请求、应用状态更新，以及新增Pod或者Pod状态更新等情况下，均可触发ResourceUsageWatcher的相关操作。例如在onPodUpdated方法中，通过调用ResourceUsageWatcher的setResources来实时更新集群当前的可调度资源：

func (r *ResourceUsageWatcher) onPodUpdated(oldObj, newObj interface{}) { newPod := newObj.(*corev1.Pod) if !launchedBySparkOperator(newPod.ObjectMeta) {  if newPod.Status.Phase == corev1.PodFailed || newPod.Status.Phase == corev1.PodSucceeded {   r.deleteResources("Pod", namespaceOrDefault(newPod.ObjectMeta), newPod.ObjectMeta.Name, r.usageByNamespacePod)  } else {   r.setResources("Pod", namespaceOrDefault(newPod.ObjectMeta), newPod.ObjectMeta.Name, podResourceUsage(newPod), r.usageByNamespacePod)  } }}

搭建运行环境

接下来我们通过一个实验来测试一下Spark Operator的相关特性。

1.本实验环境所采用的K8S集群为1.15.12 版本，Spark 采用3.0.0版本。

2.Hadoop集群采用的是CDH 5.13版本，Hadoop的版本为2.6.0。

3.下载并编译Spark Operator :

[root@master ~]# git clone https://github.com/GoogleCloudPlatform/spark-on-k8s-operator.git[root@master ~]# cd spark-on-k8s-operator-masterdocker build --build-arg SPARK_IMAGE=gcr.io/spark-operator/spark:v3.0.0 -t joanjiao2016/sparkoperator:v3.0.0  .

在sparkctl目录下执行编译得到sparkctl工具，并将sparkctl 拷贝到/usr/bin目录下，即可使用sparkctl命令行工具。

[root@master spark-on-k8s-operator-master]# cd sparkctl && go build -o sparkctl[root@master sparkctl]# chmod 755 sparkctl[root@master sparkctl]# mv sparkctl /usr/bin

4.为Spark Operator插件创建namespace:

kubectl create namespace spark-operator

5.通过helm安装Spark Operator :

helm install incubator/sparkoperator \--namespace spark-operator \--set sparkJobNamespace=default \--set operatorImageName=gcr.io/spark-operator/spark-operator \--set operatorVersion=v1beta2-1.2.0-3.0.0 \--set enableWebhook=true \--set ingressUrlFormat="\{\{\$appName\}\}.joanjiao2016.com"  \--set enableBatchScheduler=true \--generate-name

6.创建Spark作业的ServiceAccount相关权限对象

在本实验中ServiceAccount资源的创建使用的是官网上的示例yaml文件，其中ServiceAccount设置为spark，实际工作中我们也可以定义自己的ServiceAccount、Role和RoleBinding资源，并在作业提交时指定相应的对象名称即可。

apiVersion: v1kind: ServiceAccountmetadata:  name: spark  namespace: default---apiVersion: rbac.authorization.k8s.io/v1kind: Rolemetadata:  namespace: default  name: spark-rolerules:- apiGroups: [""]  resources: ["pods"]  verbs: ["*"]- apiGroups: [""]  resources: ["services"]  verbs: ["*"]---apiVersion: rbac.authorization.k8s.io/v1kind: RoleBindingmetadata:  name: spark-role-binding  namespace: defaultsubjects:- kind: ServiceAccount  name: spark  namespace: defaultroleRef:  kind: Role  name: spark-role  apiGroup: rbac.authorization.k8s.io

一个操作HDFS文件的wordcount实例

编写示例代码

本项目中的代码是一个简单的Spark wordcount程序，通过读取存储在HDFS上的文本文件，并利用Spark计算出在该文本中每个单词的出现频率。同时采用Kerberos的认证方式来实现对HDFS的安全访问。

本示例中所采用的分布式文件系统是HDFS，后续我们也将考虑使用对象存储平台来做测试。

主要代码如下：

import org.apache.hadoop.security.UserGroupInformationimport org.apache.spark.{SparkConf, SparkContext}object WordCount {  def main(args: Array[String]): Unit = {    val sparkconf = new SparkConf().setAppName("words")    val sc = new SparkContext(sparkconf)    val config = sc.hadoopConfiguration    config.addResource("/opt/hadoop/conf/hdfs-site.xml")    config.addResource("/opt/hadoop/conf/resources/core-site.xml")    config.set("hadoop.security.authentication","kerberos")    System.setProperty("java.security.krb5.conf","/etc/krb5.conf")    UserGroupInformation.setConfiguration(config)    UserGroupInformation.loginUserFromKeytab("joan","/opt/hadoop/conf/joan.keytab") //基于kerberos的安全认证方式    sc.textFile("hdfs://nameservice1:8020/sparktest/words",2)    //读取hdfs上的words文件      .flatMap(line=>line.split(" "))      .map(word=>(word,1))      .reduceByKey((a,b)=>a+b)      .collect().foreach(println)  }}

生成docker镜像

1.代码编写完成后，通过maven工具对本项目进行编译和打包，得到该项目的jar包：WordCount1-1.0-SNAPSHOT.jar

2.然后编写Dockerfile并生成docker镜像：

Dockerfile文件内容如下：

FROM gcr.io/spark-operator/spark:v3.0.0USER ${spark_uid}RUN mkdir -p /opt/hadoop/confCOPY core-site.xml /opt/hadoop/confCOPY hdfs-site.xml /opt/hadoop/conf/COPY krb5.conf /etcCOPY joan.keytab /opt/hadoop/conf/ENV HADOOP_HOME /opt/hadoopENV HADOOP_CONF_DIR /opt/hadoop/confRUN mkdir -p /opt/spark/jarsCOPY WordCount-1.0-SNAPSHOT.jar /opt/spark/jars

生成docker镜像：

docker build -t joanjiao2016/words:v1.0 .docker push joanjiao2016/words:v1.0

将作业运行于K8S集群

打包好应用镜像之后，编写words.yaml文件，用于提交作业到K8S集群：

apiVersion: "sparkoperator.k8s.io/v1beta2"kind: SparkApplicationmetadata:  name: words  namespace: defaultspec:  type: Scala  mode: cluster  image: "joanjiao2016/words:v1.0"     imagePullPolicy: IfNotPresent  mainClass: WordCount  mainApplicationFile: "local:///opt/spark/jars/WordCount-1.0-SNAPSHOT.jar"      sparkVersion: "3.0.0"  restartPolicy:    type: Never  volumes:    - name: "test-volume"      hostPath:        path: "/tmp"        type: Directory  driver:    cores: 1    coreLimit: "1200m"    memory: "512m"    labels:      version: 3.0.0    serviceAccount: spark    volumeMounts:      - name: "test-volume"        mountPath: "/tmp"  executor:    cores: 1    instances: 1    memory: "512m"    labels:      version: 3.0.0    volumeMounts:      - name: "test-volume"        mountPath: "/tmp"

然后我们将在K8S集群中运行该示例程序：

提交作业

通过执行sparkctl create ${appname}.yaml 来提交作业：

[root@master ~]]# sparkctl create words.yaml SparkApplication "words" created

查看Spark作业的运行状态

作业提交后，通过执行 sparkctl list 命令可以查看所有已提交的Spark 作业，并可以查看作业当前的运行状态：

[root@master ~]# sparkctl list+----------+-----------+----------------+-----------------+|   NAME   |   STATE   | SUBMISSION AGE | TERMINATION AGE |+----------+-----------+----------------+-----------------+| spark-pi | COMPLETED | 67d            | 67d             || words    | RUNNING   | 26s            | N.A.            |+----------+-----------+----------------+-----------------+

查看应用日志

通过执行sparkctl log ${appname} 命令即可输出该作业的详细日志信息：

sparkctl log words

后续我们考虑通过filebeat将pod的日志信息收集到ELK日志平台，从而为用户提供更为方便的日志查询渠道。

查看Spark作业的事件

通过执行sparkctl event ${appname} 命令查看该Spark作业的event信息；

另外，在作业启动失败的情况下也可以通过该命令来分析失败原因：

[root@master ~]# sparkctl event words+------------+--------+----------------------------------------------------+|    TYPE    |  AGE   |                      MESSAGE                       |+------------+--------+----------------------------------------------------+| Normal     | 1m     | SparkApplication words was                         ||            |        | added, enqueuing it for                            ||            |        | submission                                         || Normal     | 55s    | SparkApplication words was                         ||            |        | submitted successfully                             || Normal     | 52s    | Driver words-driver is running                     || Normal     | 42s    | Executor                                           ||            |        | words-1602342178654-exec-1 is                      ||            |        | pending                                            || Normal     | 39s    | Executor                                           ||            |        | words-1602342178654-exec-1 is                      ||            |        | running                                            || Normal     | 6s     | Driver words-driver completed                      || Normal     | 6s     | SparkApplication words                             ||            |        | completed                                          |+------------+--------+----------------------------------------------------+

查看作业运行界面

每个Spark作业的UI服务都通过ingress的暴露方式对外发布，通过执行 kubectl get ingress 命令即可获取相应作业的ingress地址：

[root@master ~]# kubectl get ingressNAME                  HOSTS                                ADDRESS   PORTS   AGEwords-ui-ingress      words.joanjiao2016.com                         80      13m

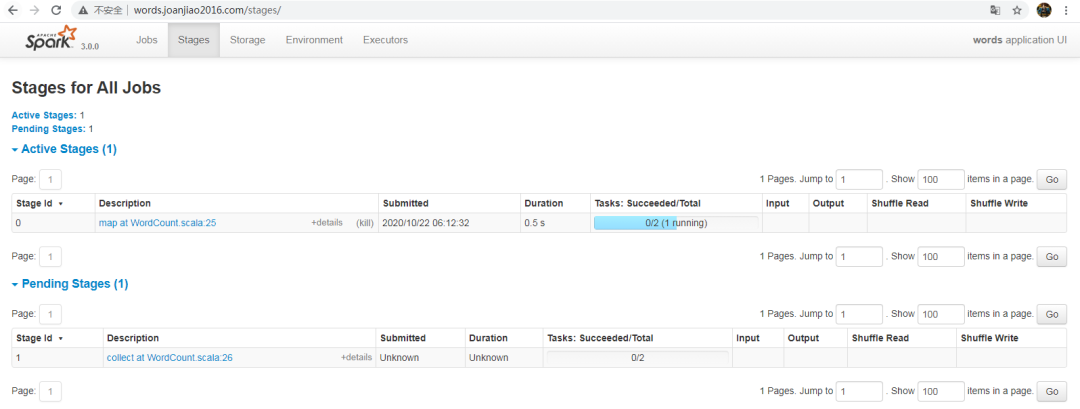

得到ingress地址后，即可通过浏览器查看该作业的运行情况，下图展示的就是wordcount的Spark原生运行界面：

注意：没有DNS的同学可以在hosts中添加相应的域名映射即可访问。

至此我们了解了Spark on K8S的相关原理，并从0开始搭建环境并实践了一个的基于Spark Operator的应用。

目前Spark Operator这个项目还在不断地更新迭代，我们将持续关注该项目的进展，并继续在用户授权、资源隔离、日志接入和作业监控等方面进行进一步地测试和验证，逐渐探索出适合我行的Spark on K8S方案。
