Tekton系列之实践篇-使用Tekton Trigger让Tekton使用更简单

在《Tekton实践篇-如何用Jenkins来管理Tekton》我们介绍了如何使用Jenkins来管理Tekton，这种方式是运维主动式管理，也就是需要运维去触发发布，那有没有可能让自动触发Tekton PipelineRun的运行呢？

答案是有的，也就是这篇文章分享的Tekton Trigger。

什么是Tekton Trigger？

Tekton Trigger是Tekton的一个组件，它可以从各种来源的事件中检测并提取需要信息，然后根据这些信息来运行TaskRun和PipelineRun，还可以将提取出来的信息传递给它们以满足不同的运行要求。

其核心组件如下：

• EventListener：时间监听器，是外部事件的入口 ，通常需要通过HTTP方式暴露，以便于外部事件推送，比如配置Gitlab的Webhook。
• Trigger：指定当EventListener检测到事件发生时会发生什么，它会定义TriggerBinding、TriggerTemplate以及可选的Interceptor。
• TriggerTemplate：用于模板化资源，根据传入的参数实例化Tekton对象资源，比如TaskRun、PipelineRun等。
• TriggerBinding：用于捕获事件中的字段并将其存储为参数，然后会将参数传递给TriggerTemplate。
• ClusterTriggerBinding：和TriggerBinding相似，用于提取事件字段，不过它是集群级别的对象。
• Interceptor：拦截器，在TriggerBinding之前运行，用于负载过滤、验证、转换等处理，只有通过拦截器的数据才会传递给TriggerBinding。

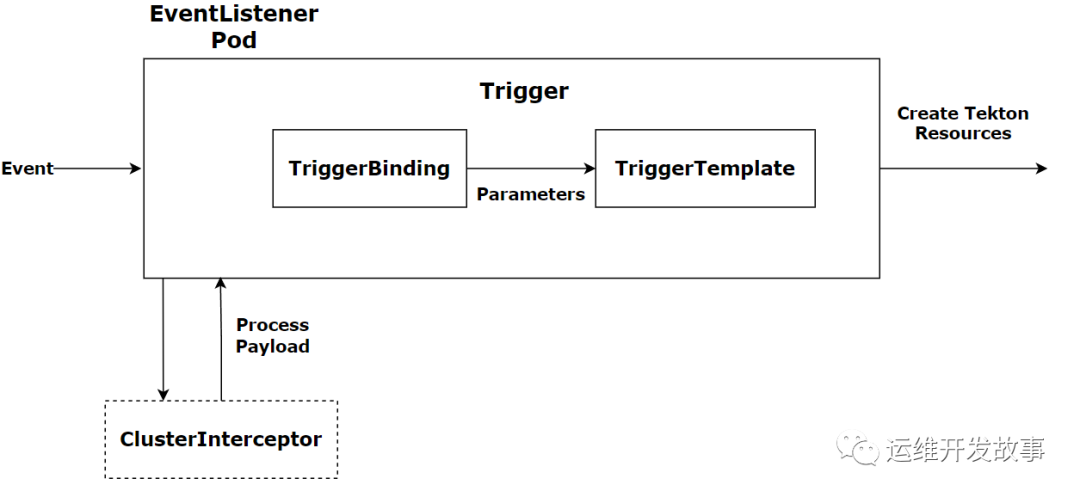

工作原理图如下：

下面会详细介绍Trigger 的CRD对象。

Trigger CRD对象

TriggerTemplate

TriggerTemplate可以模块化Tekton资源的资源，可以使传入的参数在资源模板中的任何位置被使用，它就好比我们定义了一个对象，这个对象可以接收外部的参数，在对象内部把接收到的参数再传递给Tekton资源对象进行使用。

TriggerTemplate的定义很简单，如下：

apiVersion: triggers.tekton.dev/v1beta1kind: TriggerTemplatemetadata:  name: pipeline-templatespec:  params:  # 参数的定义，从外部接收的参数  - name: gitrevision    description: The git revision    default: main  - name: gitrepositoryurl    description: The git repository url  - name: message    description: The message to print    default: This is the default message  - name: contenttype    description: The Content-Type of the event  resourcetemplates: # 资源模板，将参数传递给资源模板，实例化一个PipelineRun对象  - apiVersion: tekton.dev/v1beta1    kind: PipelineRun    metadata:      generateName: simple-pipeline-run-    spec:      pipelineRef:        name: simple-pipeline      params:      - name: message        value: $(tt.params.message)      - name: contenttype        value: $(tt.params.contenttype)      resources:      - name: git-source        resourceSpec:          type: git          params:          - name: revision            value: $(tt.params.gitrevision)          - name: url            value: $(tt.params.gitrepositoryurl)

从上面可以看出，resourcetemplates
字段中就是定义的资源模板，上面定义的PipelineRun的资源，里面的语法和定义一个PipelineRun CRD一致，就像Deployment的Template中定义的Pod资源和单独定义Pod资源的语义一样。

而params
字段定义我们需要从外部获得的参数，这个参数后续会传递给resourcetemplates
以完成其资源实例化。

TriggerBinding

TriggerBinding用于将事件进行绑定，通过捕获事件中的字段并将其存储为参数。

其定义方式如下：

apiVersion: triggers.tekton.dev/v1beta1kind: TriggerBindingmetadata:  name: pipeline-bindingspec:  params:  - name: gitrevision    value: $(body.head_commit.id)  - name: gitrepositoryurl    value: $(body.repository.url)  - name: contenttype    value: $(header.Content-Type)

TriggerBinding接收从EventListener传递过来的参数，然后传给TriggerTemplate，在TriggerTemplate上实例化资源对象。

TriggerBinding提供TriggerTemplate需要的参数，参数以key-value的方式存储并传递。其中的value是通过$()
中包裹的JSONPath
表达式来提取（https://tekton.dev/docs/triggers/triggerbindings/）。

Trigger

用于指定当事件发生时需要做什么，它会定义TriggerBinding、TriggerTemplate以及可选的Interceptor。

如下：

apiVersion: triggers.tekton.dev/v1beta1kind: Triggermetadata:  name: triggerspec:  interceptors:    - ref:        name: "cel"      params:        - name: "filter"          value: "header.match('X-GitHub-Event', 'pull_request')"        - name: "overlays"          value:            - key: extensions.truncated_sha              expression: "body.pull_request.head.sha.truncate(7)"  bindings:  - ref: pipeline-binding  template:    ref: pipeline-template

上面定义了interceptors
、bindings
、template
，一当EventListener收到事件，就会触发这个Trigger，先经过interceptors
进行拦截筛选，然后再传给bindings
和template
。

ClusterTriggerBinding

ClusterTriggerBinding和TriggerBinding功能一样，从名字就可以看到，ClusterTriggerBinding是集群级别的，可以作用于任何namespace。

其定义和TriggerBinding一样，如下：

apiVersion: triggers.tekton.dev/v1beta1kind: ClusterTriggerBindingmetadata:  name: pipeline-clusterbindingspec:  params:    - name: gitrevision      value: $(body.head_commit.id)    - name: gitrepositoryurl      value: $(body.repository.url)    - name: contenttype      value: $(header.Content-Type)

Interceptor

Interceptor是在TriggerBinding运行之前的事件处理器，可以做一些预处理，比如账户密码验证，再比如一些事件方式验证，如gitlab的push event。只有通过了Interceptor，才会把有效数据传递给TriggerBinding。

Tekton Trigger目前支持两种Interceptor的实现方式：

• 独立Interceptor
• 传统Interceptor（将被废弃）

独立Interceptor是ClusterInterceptor自定义资源的实例，可以在下面介绍的EventListener中引用这些Interceptor以及所需的参数。传统的Interceptor就是在EventListener中完全定义，不过这种方式将被废弃。

目前已经内置了以下Interceptor：

• Webhook Interceptor
• Github Interceptor
• Gitlab Interceptor
• Bitbucket Interceptor
• CEL Interceptor

这里以Gitlab Interceptor为例。Gitlab Interceptor包括验证和过滤的逻辑，它可以验证Webhook的来源，也可以验证指定标准过滤传入的事件。如下：

interceptors:- ref:    name: "gitlab"  params:  - name: "secretRef"    value:      secretName: foo      secretKey: bar  - name: "eventTypes"    value: ["Push Hook"]

也可以直接在EventListener中定义，如下：

apiVersion: triggers.tekton.dev/v1alpha1kind: EventListenermetadata:  name: gitlab-listener-interceptorspec:  serviceAccountName: tekton-triggers-example-sa  triggers:    - name: foo-trig      interceptors:        - gitlab:            secretRef:              secretName: foo              secretKey: bar            eventTypes:              - Push Hook      bindings:        - ref: pipeline-binding      template:        ref: pipeline-template

EventListener

EventListener是一个Kubernetes对象，用于监听Kubernetes上指定端口的事件，然后会接收传入的事件并指定一个或多个触发器。

EventListener实际上是Tekton的另一种客户端形式，只是它是基于HTTP事件的，通过HTTP的方式可以绕过常规的认证路径，比如kubeconfig等，我们知道，任何需要通过kube-apiserver的事件都需要认证、鉴权等一系列操作，那HTTP方式是如何实现的呢？我们在创建一个简单的nginx deployment的时候，可以看到yaml文件里会自动生成一个default的serviceaccount，这个default就是用于认证、鉴权的。所以要使用EventListener，就需要让它拥有自己的serviceaccount，并且这个serviceaccount需要Tekton资源操作的权限才能让Event正常的和Tekton进行交互。

EventListener的定义示例如下：

apiVersion: triggers.tekton.dev/v1alpha1kind: EventListenermetadata:  name: gitlab-listenerspec:  serviceAccountName: tekton-triggers-example-sa  triggers:    - name: gitlab-push-events-trigger      interceptors:        - name: "verify-gitlab-payload"          ref:            name: "gitlab"            kind: ClusterInterceptor          params:            - name: secretRef              value:                secretName: "gitlab-secret"                secretKey: "secretToken"            - name: eventTypes              value:                - "Push Hook"      bindings:        - name: gitrevision          value: $(body.checkout_sha)        - name: gitrepositoryurl          value: $(body.repository.git_http_url)      template:        spec:          params:            - name: gitrevision            - name: gitrepositoryurl          resourcetemplates:            - apiVersion: tekton.dev/v1alpha1              kind: TaskRun              metadata:                generateName: gitlab-run-              spec:                taskSpec:                  inputs:                    resources:                      - name: source                        type: git                  steps:                    - image: ubuntu                      script: |                        #! /bin/bash                        ls -al $(inputs.resources.source.path)                inputs:                  resources:                    - name: source                      resourceSpec:                        type: git                        params:                          - name: revision                            value: $(tt.params.gitrevision)                          - name: url                            value: $(tt.params.gitrepositoryurl)

Trigger安装

上面简单介绍了一下Trigger的常用功能，更多的可以到官方文档（https://tekton.dev/docs/triggers/）进行学习。

下面我们将正式的把之前的Pipeline流程接入Trigger，实现开发人员推送代码，通过Webhook自动触发对应的PipelineRun。

首先我们需要安装Trigger（https://tekton.dev/docs/triggers/install/）。

安装的时候选择对应的版本安装，如果Kubernetes集群版本太低，会导致安装失败。

kubectl apply --filename https://storage.googleapis.com/tekton-releases/triggers/latest/release.yamlkubectl apply --filename https://storage.googleapis.com/tekton-releases/triggers/latest/interceptors.yaml

不过由于网络原因，直接按着官方文档进行安装是下载不了，我将自己用到的上传到了仓库（https://gitee.com/coolops/tekton-install/tree/master/trigger），有需要的自己去下载。

安装完成后，可以看到如下Pod。

# kubectl get po -n tekton-pipelines NAME                                                 READY   STATUS    RESTARTS   AGEtekton-dashboard-565c78b68d-6fjdz                    1/1     Running   12         32dtekton-pipelines-controller-75c456df85-qxvq2         1/1     Running   5          32dtekton-pipelines-webhook-5bc8d6b7c4-w6pdn            1/1     Running   5          32dtekton-triggers-controller-686c6c8f79-fp7wd          1/1     Running   0          9m37stekton-triggers-core-interceptors-5d77595f79-8q9hb   1/1     Running   0          10stekton-triggers-webhook-76c55d6799-h997b             1/1     Running   0          9m36s

使用Tekton Trigger

上面已经安装好了Tekton Trigger，下面我们将正式接入Tekton Trigger实现自动持续部署。

定义Trigger Template

回看《Tekton系列之实践篇-由Jenkins改成Tekton》中的PipelineRun的YAML文件，可以看到有参数revision、git_url、imageUrl、imageTag、namespace等，所以在定义Trigger Template的时候需要这些参数传递进去。

apiVersion: triggers.tekton.dev/v1beta1 kind: TriggerTemplatemetadata:  name: trigger-rd-pipeline-templatespec:  params:    - name: gitrevision      description: The git revision      default: master    - name: gitrepositoryurl      description: The git repository url    - name: namespace      description: The namespace to create the resources      default: tekton-devops-pipeline    - name: projectname      description: The project name    - name: imagetag      description: The image tag      default: latest  resourcetemplates:    - apiVersion: tekton.dev/v1alpha1      kind: PipelineRun      metadata:        name: rd-pipeline-run-$(uid)        namespace: $(tt.params.namespace)      spec:        serviceAccountName: tekton-build-sa        params:         - name: revision          value: $(tt.params.gitrevision)        - name: git_url          value: $(tt.params.gitrepositoryurl)        - name: imageUrl          value: registry.cn-hangzhou.aliyuncs.com/coolops/$(tt.params.projectname)        - name: imageTag          value: latest        - name: pathToDockerfile          value: Dockerfile        - name: chart_username          value: xxx        - name: chart_password          value: xxx        - name: app_name          value: hello-world        - name: namespace          value: default        - name: sonar_username          value: xxxx        - name: sonar_password          value: xxxx        - name: sonar_url          value: http://sonarqube.coolops.cn        pipelineRef:          name: rd-pipeline        workspaces:        - name: rd-repo-pvc          volumeClaimTemplate:            spec:              accessModes:              - ReadWriteOnce              storageClassName: local               resources:                requests:                  storage: 1Gi        - name: docker-config          secret:            secretName: docker-config        - name: kubernetes-config          secret:            secretName: kubernetes-config

定义Trigger Binding

Trigger Template的入参都可以通过PushEvent中获取，PushEvent里的数据需要通过Trigger Binding来绑定。

apiVersion: triggers.tekton.dev/v1beta1kind: TriggerBindingmetadata:  name: trigger-rd-pipeline-bingding  namespace: tekton-devops-pipelinespec:  params:    - name: gitrevision      value: $(body.ref)    - name: namespace      value: tekton-devops-pipeline    - name: gitrepositoryurl      value: $(body.project.git_http_url)    - name: projectname      value: $(body.project.name)

定义EventListener

上面创建好Trigger Template和Trigger Binding，接下来就是创建EventListener，把Template和Binding关联起来。

apiVersion: triggers.tekton.dev/v1beta1kind: EventListenermetadata:  name: trigger-rd-pipeline-eventlistenerspec:  serviceAccountName: tekton-triggers-gitlab-sa  triggers:    - bindings:        - ref: trigger-rd-pipeline-bingding      template:        ref: trigger-rd-pipeline-template

这里的tekton-triggers-gitlab-sa
是需要我们创建的，如下：

apiVersion: v1kind: ServiceAccountmetadata:  name: tekton-triggers-gitlab-sasecrets:- name: gitlab-secret- name: gitlab-auth---kind: ClusterRoleapiVersion: rbac.authorization.k8s.io/v1metadata:  name: tekton-triggers-gitlab-minimalrules:  # Permissions for every EventListener deployment to function  - apiGroups: ["triggers.tekton.dev"]    resources: ["eventlisteners", "triggerbindings", "triggertemplates","clustertriggerbindings", "clusterinterceptors","triggers"]    verbs: ["get","list","watch"]  - apiGroups: [""]    # secrets are only needed for Github/Gitlab interceptors, serviceaccounts only for per trigger authorization    resources: ["configmaps", "secrets", "serviceaccounts"]    verbs: ["get", "list", "watch"]  # Permissions to create resources in associated TriggerTemplates  - apiGroups: ["tekton.dev"]    resources: ["pipelineruns", "pipelineresources", "taskruns"]    verbs: ["create"]---apiVersion: rbac.authorization.k8s.io/v1kind: ClusterRoleBindingmetadata:  name: tekton-triggers-gitlab-bindingsubjects:  - kind: ServiceAccount    name: tekton-triggers-gitlab-sa    namespace: tekton-devops-pipelineroleRef:  apiGroup: rbac.authorization.k8s.io  kind: ClusterRole  name: tekton-triggers-gitlab-minimal

现在需要新增一个Gitlab的Webhook的Secret Token，如下：

apiVersion: v1kind: Secretmetadata:  name: gitlab-secrettype: OpaquestringData:  secretToken: "coolops"

当创建完EventListener过后，会在当前namespace下生成一个service和deployment，如下：

# kubectl get all | grep eventpod/el-trigger-rd-pipeline-eventlistener-674768c8d5-p8z66             2/2     Running     2          128mservice/el-trigger-rd-pipeline-eventlistener   ClusterIP   10.98.84.33      <none>        8080/TCP   128mdeployment.apps/el-trigger-rd-pipeline-eventlistener   1/1     1            1           128mreplicaset.apps/el-trigger-rd-pipeline-eventlistener-674768c8d5   1         1         1       128m

我们需要把这个service暴露出去，创建Ingress如下：

apiVersion: extensions/v1beta1kind: Ingressmetadata:  name: el-trigger-test-eventlistenerspec:  rules:  - host: hello-word.webhook.coolops.cn    http:      paths:      - backend:          serviceName: el-trigger-rd-pipeline-eventlistener           servicePort: 8080

创建Webhook

上面已经把EventListener暴露出来了，下面就在代码仓库中创建Webhook。

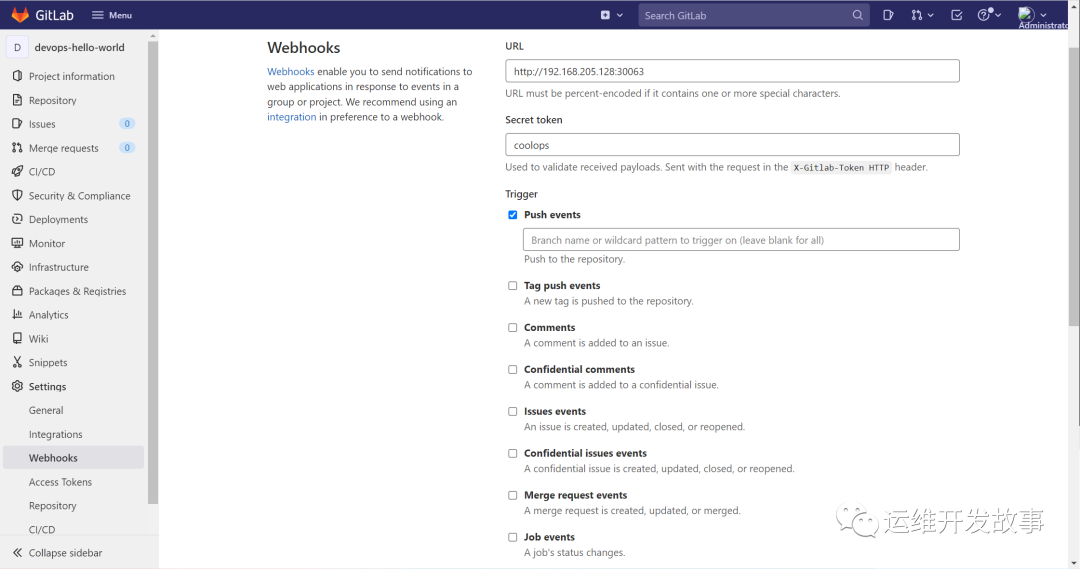

由于我的代码放在私有Gitlab中的，配置如下（由于内网，就直接使用了NodePort暴露EventListener）：

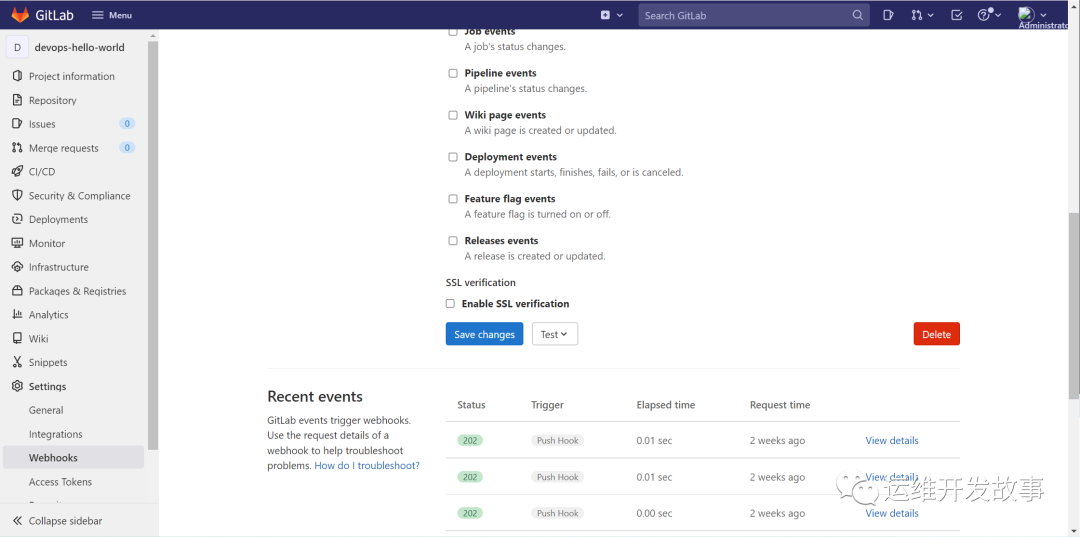

然后可以测试一下，并查看更多的信息。

需要的信息都是从Request中获取，如下：

{  "object_kind": "push",  "event_name": "push",  "before": "77e1901516fc2ee1a47b03bb4bfc63ca02e6b23d",  "after": "ac84d875c6094b5feebd477809a2021fd745c9df",  "ref": "refs/heads/master",  "checkout_sha": "ac84d875c6094b5feebd477809a2021fd745c9df",  "message": null,  "user_id": 1,  "user_name": "Administrator",  "user_username": "root",  "user_email": "",  "user_avatar": "https://www.gravatar.com/avatar/e64c7d89f26bd1972efa854d13d7dd61?s=80&d=identicon",  "project_id": 2,  "project": {    "id": 2,    "name": "Devops Hello World",    "description": "",    "web_url": "http://192.168.205.128/root/devops-hello-world",    "avatar_url": null,    "git_ssh_url": "git@192.168.205.128:root/devops-hello-world.git",    "git_http_url": "http://192.168.205.128/root/devops-hello-world.git",    "namespace": "Administrator",    "visibility_level": 0,    "path_with_namespace": "root/devops-hello-world",    "default_branch": "master",    "ci_config_path": null,    "homepage": "http://192.168.205.128/root/devops-hello-world",    "url": "git@192.168.205.128:root/devops-hello-world.git",    "ssh_url": "git@192.168.205.128:root/devops-hello-world.git",    "http_url": "http://192.168.205.128/root/devops-hello-world.git"  },  "commits": [    {      "id": "ac84d875c6094b5feebd477809a2021fd745c9df",      "message": "ceshi ",      "title": "ceshi ",      "timestamp": "2022-03-30T08:54:11+00:00",      "url": "http://192.168.205.128/root/devops-hello-world/-/commit/ac84d875c6094b5feebd477809a2021fd745c9df",      "author": {        "name": "coolops",        "email": "baidjay@163.com"      },      "added": [      ],      "modified": [        "Jenkinsfile"      ],      "removed": [      ]    },    {      "id": "cc36ed8cf920d9a3470fda6a28576ba7d29f9c04",      "message": "ceshi ",      "title": "ceshi ",      "timestamp": "2022-03-30T08:52:13+00:00",      "url": "http://192.168.205.128/root/devops-hello-world/-/commit/cc36ed8cf920d9a3470fda6a28576ba7d29f9c04",      "author": {        "name": "coolops",        "email": "baidjay@163.com"      },      "added": [      ],      "modified": [        "Jenkinsfile"      ],      "removed": [      ]    },    {      "id": "77e1901516fc2ee1a47b03bb4bfc63ca02e6b23d",      "message": "多分支发布",      "title": "多分支发布",      "timestamp": "2022-03-30T08:45:11+00:00",      "url": "http://192.168.205.128/root/devops-hello-world/-/commit/77e1901516fc2ee1a47b03bb4bfc63ca02e6b23d",      "author": {        "name": "coolops",        "email": "baidjay@163.com"      },      "added": [      ],      "modified": [        "Jenkinsfile"      ],      "removed": [      ]    }  ],  "total_commits_count": 3,  "push_options": {  },  "repository": {    "name": "Devops Hello World",    "url": "git@192.168.205.128:root/devops-hello-world.git",    "description": "",
    "homepage": "http://192.168.205.128/root/devops-hello-world",
    "git_http_url": "http://192.168.205.128/root/devops-hello-world.git",
    "git_ssh_url": "git@192.168.205.128:root/devops-hello-world.git",
    "visibility_level": 0
  }
}

需要什么就从Request中取什么。这样就可以通过WebHook触发一条Tekton流水线。

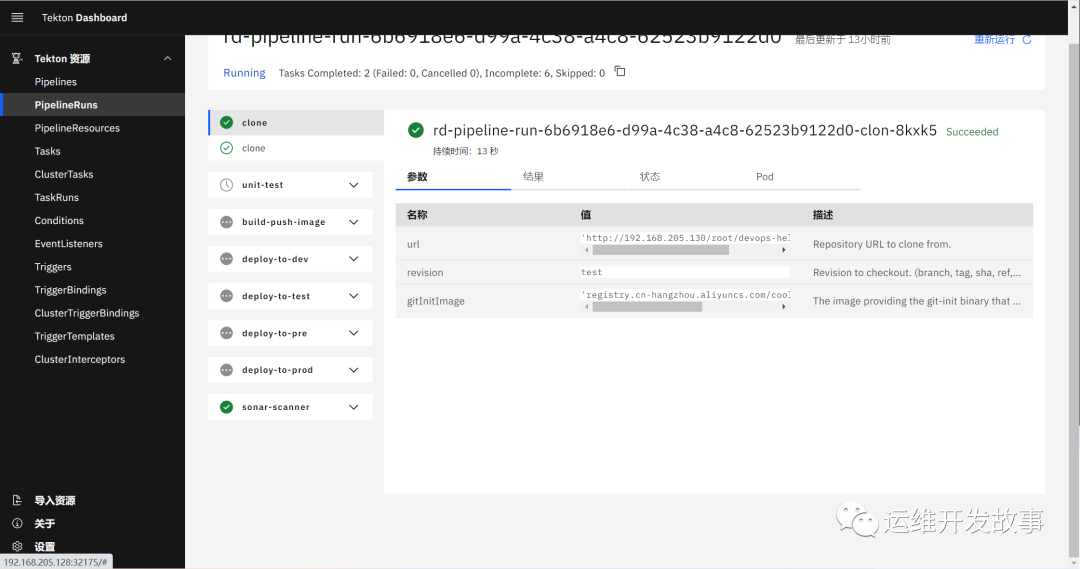

可以看到流水线正常运行了。

到目前为止，就可以实现代码提交到Gitlab，然后通过Webhook自动触发Tekton Pipeline了。
