Prometheus+Grafana监控MySQL浅析

* GreatSQL社区原创内容未经授权不得随意使用，转载请联系小编并注明来源。

简介

• Prometheus 一套开源的监控&报警&时间序列数据库的组合，通常 Kubernetes 中都会配合 Prometheus 进行监控, 由于Prometheus 自带的图像不够强大，Grafana 作为 Dashboard 配合Prometheus 作为展示。
• Grafana 也是可以直接访问 MySQL 的Performance Schema 作为展示。

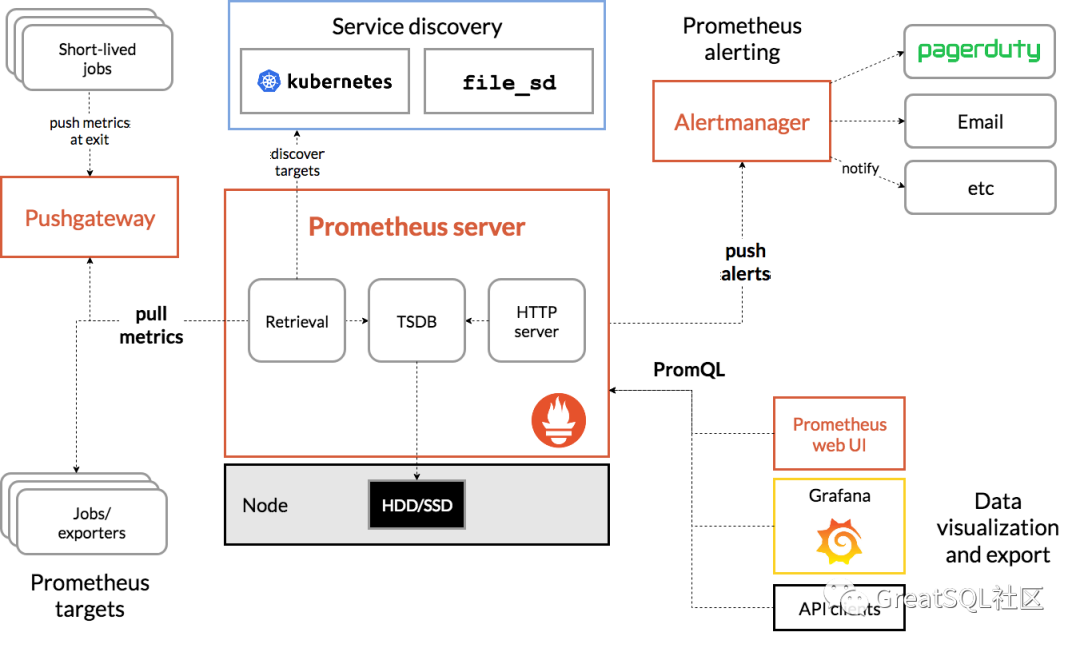

架构

通过Prometheus 采集 mysql exporter 与 node exporter ,通过 Grafana 作为展示

部署

基于docker 方式部署，本文仅作为本地测试展示

1. node_exporter 部署

• node_exporter 会采集系统cpu ，内存， 磁盘， 网卡等使用情况，由于mysql 本身并没有采集系统的相关配置，因此我们可以通过node_exporter 进行关联

cd /opt/node_exporterwget https://github.com/prometheus/node_exporter/releases/download/v0.14.0/node_exporter-0.14.0.linux-amd64.tar.gz -O node_exporter.tar.gz tar -zxf node_exporter.tar.gz
复制

• 配置成系统服务

cat > /etc/systemd/system/node_exporter.service << EOF[Unit]Description=node_exporterDocumentation=https://prometheus.io/After=network.target[Service]Type=simpleUser=prometheus # 系统用户名称ExecStart=/opt/node_exporter/node_exporterRestart=on-failure[Install]WantedBy=multi-user.targetEOF
复制

• 启动服务

systemctl enable node_exportersystemctl start node_exporter
复制

• 查看

curl 127.0.0.1:9100/metrics
复制

进行验证是否生效

2. mysql_exporter 部署

• mysql_exporter 通过查询 mysql 的 performance_schema 生成对应的 metric
• 数据库分配一个用户给 exporter

  CREATE USER 'exporter'@'%' IDENTIFIED BY '123456' WITH MAX_USER_CONNECTIONS 3;  GRANT PROCESS, REPLICATION CLIENT, SELECT ON *.* TO 'exporter'@'%';  flush privileges;
复制

• docker-compose.yml

version: '2.1'services:   mysqld-exporter:    image: prom/mysqld-exporter    container_name: mysqld-exporter    environment:      - DATA_SOURCE_NAME=exporter:123456@(192.168.5.242:3306)/    ports:    -  "9104:9104"    restart: "always"
复制

• 启动

docker-compose up -d
复制

• 查看是否正确启动

  curl 127.0.0.1:9104/metrics
复制

3.prometheus 部署

• prometheus 配置文件

global:  scrape_interval:     15s   # 默认情况下抓取目标的频率  evaluation_interval: 15s   # 执行 rules 的时间间隔scrape_configs:  - job_name: 'prometheus'    scrape_interval: 5s    static_configs:      - targets: ['localhost:9090']        - job_name: 'mysql'    static_configs:      - targets: ['192.168.5.242:9104']      - targets: ['192.168.5.242:9100']
复制

• scrape_configs 主要用于配置拉取数据节点，每一个拉取配置主要包含以下参数：

- job_name：任务名称- honor_labels： 用于解决拉取数据标签有冲突，当设置为 true, 以拉取数据为准，否则以服务配置为准- params：数据拉取访问时带的请求参数- scrape_interval： 拉取时间间隔- scrape_timeout: 拉取超时时间- metrics_path： 拉取节点的 metric 路径- scheme： 拉取数据访问协议- sample_limit： 存储的数据标签个数限制，如果超过限制，该数据将被忽略，不入存储；默认值为0，表示没有限制- relabel_configs： 拉取数据重置标签配置- metric_relabel_configs：metric 重置标签配置
复制

• prometheus 容器启动 docker-compose up -d

version: '3'services:  prometheus:    user: "root"    container_name: prometheus    image: prom/prometheus:v2.2.1    command:      - --log.level=error      - --storage.tsdb.path=/data/prometheus      - --config.file=/etc/prometheus/prometheus.yml    ports:      - "9090:9090"    volumes:      - ./config/prometheus.yml:/etc/prometheus/prometheus.yml:ro      - ./data:/data    restart: on-failure
复制

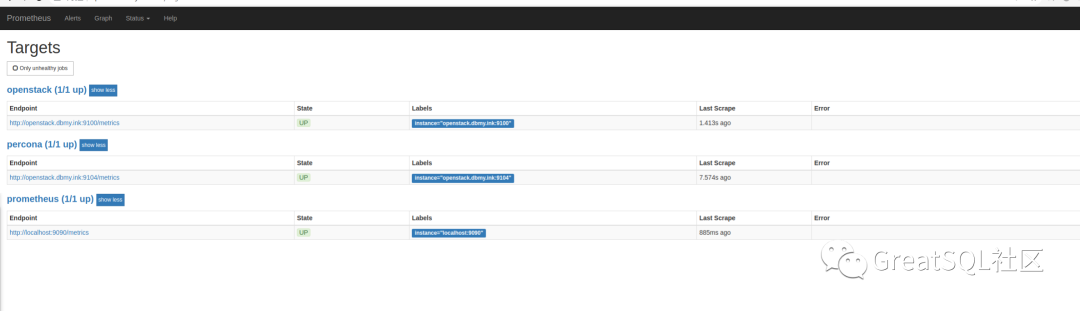

• 通过查看 127.0.0.1:9090/targets 查看是否在

4. Grafana 部署

• rafana 的 docker-compose.yml

version: '3'services:  grafana:    user: "0"    container_name: grafana    image: grafana/grafana:6.0.1    environment:
      GF_LOG_LEVEL: info
      GF_PATHS_PROVISIONING: /etc/grafana/provisioning
      GF_PATHS_CONFIG: /etc/grafana/grafana.ini
    volumes:
      - ./data/grafana:/var/lib/grafana
    ports:
      - "3000:3000"
    restart: on-failure

复制

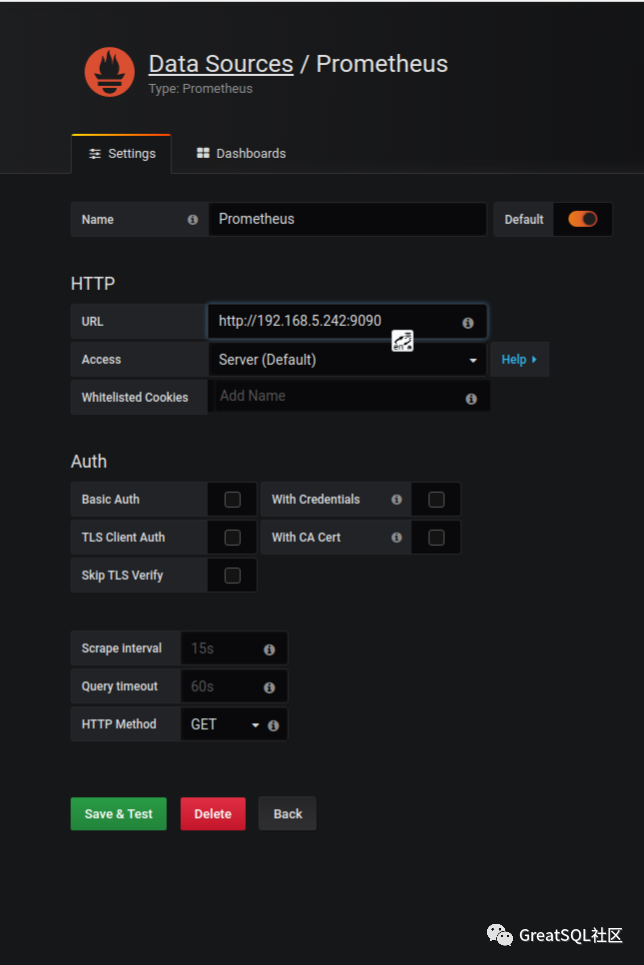

• 通过页面进入并且配置 prometheus 作为数据源

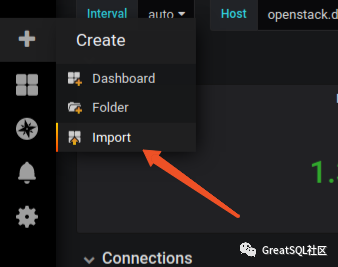

• 选择导入模板

• 可以导入 https://grafana.com/grafana/dashboards/7362 percona 提供的模板， 也可以直接选择id ,grafana 将会根据id 下载模板

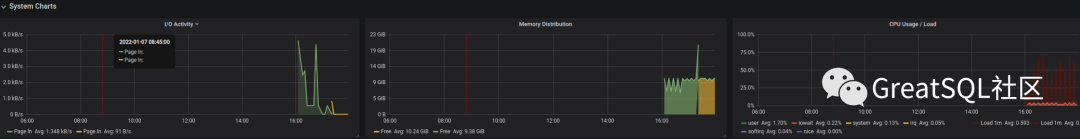

• 模板中系统配置 是根据hosts 来聚合数据，由于是直接使用的 node_exporter 作为采集系统的配置， 则没有这个System Charts，
• 最简单的方式就是 Queries 修改 instance 的hosts 直接替换成 '192.168.5.242:9100' node_exporter 的名称

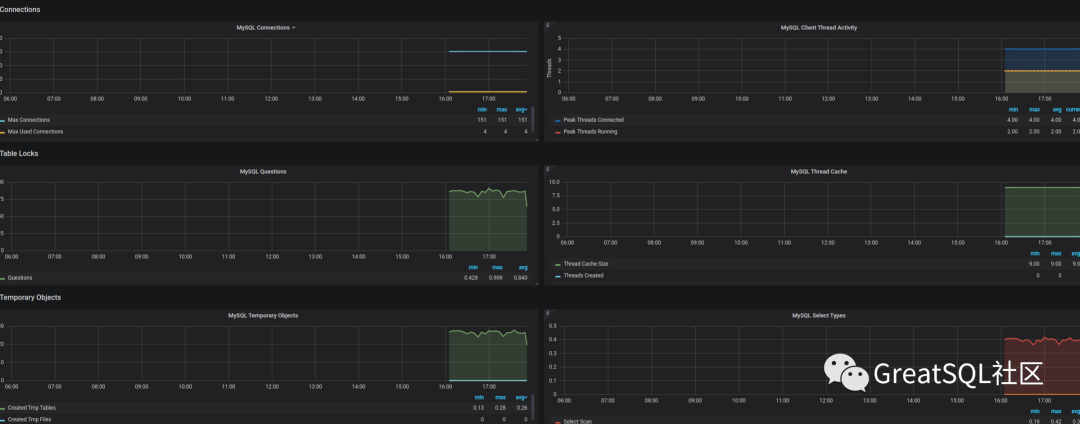

这样一个基础的监控平台就搭建完成了。

参考：

• https://prometheus.io/docs/introduction/overview/
• https://github.com/percona/grafana-dashboards
