高可用性和复制对于任何生产环境都是必须的，这样才能在发生故障时以最小的中断来建立备份过程。在本文中，我将解释如何在 OCI 上为 MySQL HeatWave 配置此架构。

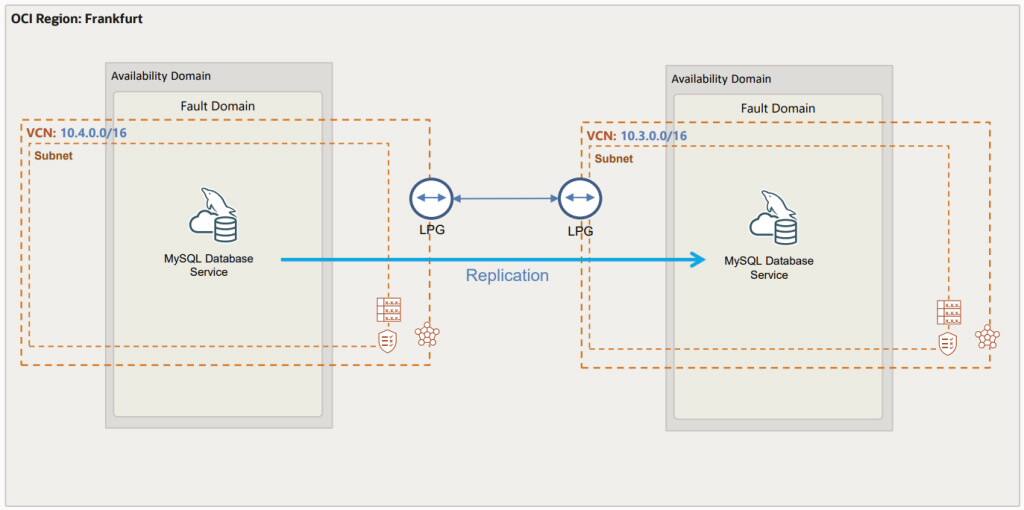

目标将是具有以下架构，每个 VCN 中有两个不同的虚拟云网络 (VCN) 和一个 MySQL HeatWave 实例。在下面的示例设置中，我将在法兰克福 (FRA) 数据中心（区域）中使用我自己的租户。

因此，设置包含跨两个不同 VCN 的冗余，我们为两个 VCN 使用相同的租户，复制流量通过 VCN 对等发送。

重要提示：确保两个 VCN 之间没有重叠的 CIDR。

我已经创建了两个 VCN：

• 从 VCN1 10.3.0.0/16
• 从 VCN2 10.4.0.0/16

我还在上面的每个 VCN 中创建了一个计算实例来测试连接性。

免责声明：

• 本指南不会涵盖 Oracle 云或 MySQL 数据库服务的基础知识。
• 本指南不会涵盖所需的任何特定 IAM 策略设置，请在此处查看更多信息。

设置网络对等互连和 MySQL 复制的分步指南

观看本文底部的视频，查看所有这些步骤的演示。

1) 在每个 VCN 中创建 LPG

1.1）在VCN1中创建LGP

• 转到“网络”>“虚拟云网络”
• 选择 VCN“VCN1”
• 在左侧“资源”菜单中选择“本地对等网关”
• 按“创建本地对等网关”并指定名称，让我们使用“LPG-VNC1”

1.2) 在VCN2中创建LGP

• 转到“网络”>“虚拟云网络”
• 选择 VCN“VCN2”
• 在左侧“资源”菜单中选择“本地对等网关”
• 按“创建本地对等网关”并指定名称，让我们使用“LPG-VNC2”

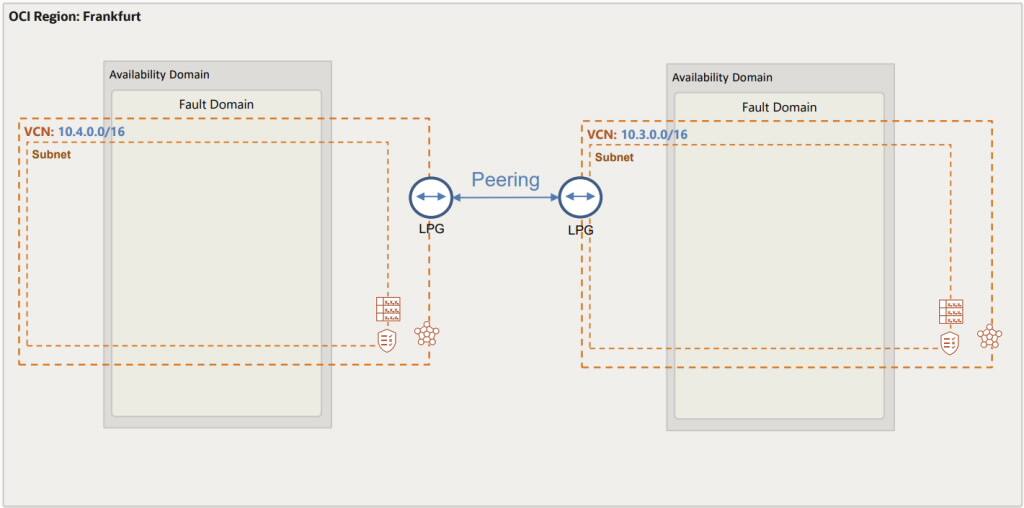

2）在两个VCN之间建立连接

意识到：

• 根据 IAM 策略以及您是否使用相同的租赁，该过程可能会有所不同。
• 如果您使用 2 个不同的租约进行设置，则需要来自对等本地对等网关 (LPG) 的 OCID。
• 通常，您还可以从请求者建立连接，在我的租赁政策中为请求者/接受者设置了有关 IAM 政策的更多详细信息。

让我们从 VNC2 建立连接。

• 转到“网络”>“虚拟云网络”
• 选择 VCN“VCN2”
• 在左侧菜单中选择“本地对等网关”
• 现在，在您的液化石油气“LPG-VCN2”右侧，单击“操作”菜单（三个点），然后单击“建立对等连接”。
• 然后指定要与之对等的 LPG：
  • 选择“浏览下方”并从提供的列表中选择“VCN1”和“LPG-VCN1”。
• 然后点击“建立对等连接”

一段时间后，您应该会看到“Peering Status”变为“Peered”，这意味着两个网络已连接。

3) 更新路由和防火墙

接下来，我们需要更新安全列表以允许来自彼此网络的流量，并为本地 VCN 添加路由条目。

3.1）为VCN1添加路由规则

• 转到：“网络”>“虚拟云网络”并选择 VCN1
• 在“资源”下单击“路由表”，然后单击“VCN1 的默认路由表”
• 单击“添加路由规则”并添加如下条目：
  • 选择“目标类型”>“本地对等网关”
  • 目标 CIDR 块“10.4.0.0/16”（此 CIDR 用于 VCN2）
  • 选择“目标本地对等网关...”>选择“LPG-VCN1
  • 添加描述“VCN2 的流量”
• 按“添加路由规则”

3.2）为VCN2添加路由规则

• 转到：“网络”>“虚拟云网络”并选择 VCN2
• 在“资源”下单击“路由表”，然后单击“VCN2 的默认路由表”
• 单击“添加路由规则”并添加如下条目：
  • 选择“目标类型”>“本地对等网关”
  • 目标 CIDR 块“10.3.0.0/16”（这是 VCN1 的 CIDR）
  • 选择“目标本地对等网关...”>选择“LPG-VCN2
• 按“添加路由规则”

3.3) 为 VCN1 添加安全规则

• 转到：“网络”>“虚拟云网络”，然后单击 VCN1
• 在“资源”下单击“安全列表”，然后单击“VCN1 的默认安全列表”
• 单击“添加入口规则”并添加条目以允许来自 VCN2 的 ping：
  • 源 CIDR：10.4.0.0/16
  • IP 协议：ICMP
  • 说明：来自 VCN2 的 Ping
• 按“添加入口规则”
• 为 MySQL 流量添加另一个规则：
  • 源 CIDR：10.0.0.0/8
  • IP协议：TCP
  • 目的端口范围：3306,33060
  • 说明：MySQL 流量
• 按“添加入口规则”

3.4) 为 VCN2 添加安全规则

• 转到：“网络”>“虚拟云网络”，然后单击 VCN2
• 在“资源”下单击“安全列表”，然后单击“VCN2 的默认安全列表”
• 单击“添加入口规则”并添加条目以允许从 VCN1 ping：
  • 源 CIDR：10.3.0.0/16
  • IP 协议：ICMP
  • 说明：来自 VCN1 的 Ping
• 按“添加入口规则”
• 为 MySQL 流量添加另一个规则：
  • 源 CIDR：10.0.0.0/8
  • IP协议：TCP
  • 目的端口范围：3306,33060
  • 说明：来自 VCN1 的 MySQL 流量
• 按“添加入口规则”

   3.5) 测试连通性

最简单的方法是在 VCN1 和 VCN2 中创建一个计算实例。然后测试您是否可以相互 ping（我们为 ICMP 流量添加规则）您的计算节点，即从 VNC1 中的计算 ping VCN2 中的计算，反之亦然。

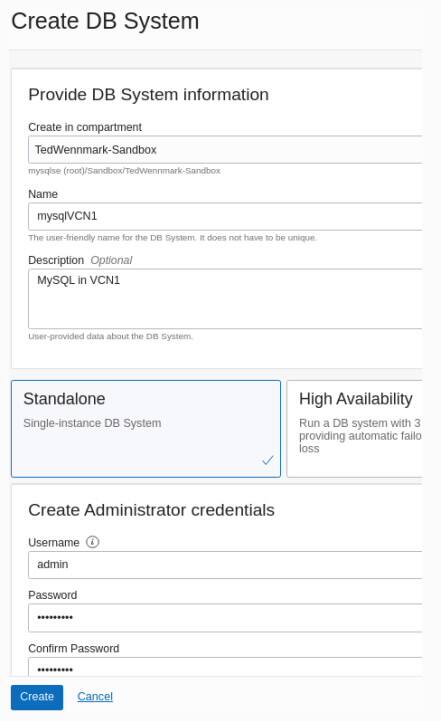

4) 创建 MySQL 数据库

4.1）在VCN1中创建MySQL数据库服务：

转到“数据库”>“MySQL”，然后按“创建 MySQL 数据库系统”

• 将名称设置为“mysqlVCN1”，
• 选择“独立”，
• 设置用户名和密码（我使用“admin”和“Welcome1！），
• 使用 VCN1 和对应的子网，
• 将其余部分保留为默认值，然后按“创建”

几分钟后，您的数据库应该会启动并运行。

4.2）在VCN2中创建MySQL数据库服务：

转到“数据库”>“MySQL”，然后按“创建 MySQL 数据库系统”

• 将名称设置为“mysqlVCN2”，
• 选择“独立”，
• 设置用户名和密码（我使用“admin”和“Welcome1！），
• 使用 VCN2 和对应的子网，
• 将其余部分保留为默认值，然后按“创建”

几分钟后，您的数据库应该会启动并运行。

4.3) 测试从同一VCN中的计算实例连接到MySQL（以下是VCN1中的计算）并跨VCN

如果尚未完成，请安装 MySQL 客户端：

sudo yum install mysql

获取 VCN1 中 MySQL 数据库服务的私有 IP：

• “数据库”>“MySQL”，然后单击“mysqlVNC1”，在“端点”>“私有 IP 地址”部分下

连接：

mysql -uadmin -pWelcome1! -h<private IP of mysql from above>

获取 VCN2 中 MySQL 数据库服务的私有 IP：

• “数据库”>“MySQL”，然后单击“mysqlVNC2”，在“端点”>“私有 IP 地址”部分下

连接：

mysql -uadmin -pWelcome1! -h<private IP of mysql from above>

4.4）从VCN1中的计算将一些测试数据插入VCN1中的MySQL数据库服务（源）：

获取 VCN1 中 MySQL 数据库服务的私有 IP：

• “数据库”>“MySQL”，然后单击“mysqlVNC1”，在“端点”>“私有 IP 地址”部分下

连接：

mysql -uadmin -pWelcome1! -h<private IP of mysql from above>

插入一些虚拟数据：

create database ted;
use ted;
create table t (i int primary key, ts timestamp);
insert into ted.t values (1,now());
insert into ted.t values (2,now());
insert into ted.t values (3,now());
select * from ted.t;

5）配置并开始复制

5.1) 在 VCN1 的 MySQL HeatWave 实例上创建复制用户

这将用于从 VCN2 中的 MySQL HeatWave 实例配置和启动复制 Chanel。

• 登录到 VCN1 上的计算节点。
• 连接到 VCN1 中的 MySQL HeatWave：
  • 在 VCN1 中获取 MySQL HeatWave 的私有 IP：“数据库”>“MySQL”，然后单击“端点”>“私有 IP 地址”部分下的“mysqlVNC1”
  • 连接：

mysql -uadmin -pWelcome1！-h<上面的mysql的私有IP>

• 创建复制用户：

mysql> CREATE USER 'repl'@'10.4.%' IDENTIFIED BY 'Welcome1!' REQUIRE SSL;
mysql> GRANT REPLICATION SLAVE ON *.* TO 'repl'@'10.4.%';

5.2) 从 VCN1 中的 MySQL HeatWave 向 VCN2 中的 MySQL HW 提供数据

创建文件夹来存储转储文件：

mkdir /home/opc/dump-files

从 VCN1 中的计算启动 MySQL Shell（通过键入：sudo yum install mysql-shell 进行安装）：

mysqlsh
(Connect to MySQL HeatWave in VCN1)
\connect admin@<private IP of MySQL Database Service in VCN1>
(input password Welcome1!)
(dump all data)
util.dumpInstance("/home/opc/dump-files/20220412", {ocimds:true, threads:8, showProgress:true, compatibility:["force_innodb","strip_definers","strip_restricted_grants","strip_tablespaces"]})
(now connect to MySQL Database Service in VCN2)
\connect admin@<private IP of MySQL HeatWave in VCN2>
(load dump file into MySQL HeatWave instance in VCN2)
util.loadDump("/home/opc/dump-files/20220412",{updateGtidSet:"append", threads:8, waitDumpTimeout:1800})

5.3) 在 VCN1 (source) > VCN2 (replica) 中设置 MySQL 的复制，复制通道是从 VCN2 (replica) 设置的

• 转到“数据库”>“MySQL”并按“mysqlVCN2”
• 然后在“资源”下选择“频道”并单击“创建频道”
  • 输入名称“ReplicationFromVCN1toVCN2”
  • 在“源连接”下提供 VCN1 中 MySQL 实例的详细信息，将 rest 保留为默认值并按“创建通道”
•  几分钟后，您应该会看到 Channel 处于“Active”状态
•  如果您导航到“数据库”>“MySQL”并按“mysqlVCN2”，您还应该在“入站复制通道”部分看到状态

5.4) 测试复制设置

在 VCN1 中将一些数据插入到 MySQL 源中，然后在 VCN2 中查看 MySQL。

连接到 VCN1 中的 MySQL 源：

• 获取 VCN1 中 MySQL 数据库服务的私有 IP：“数据库”>“MySQL”，然后单击“端点”>“私有 IP 地址”部分下的“mysqlVNC1”
• 连接：

mysql -uadmin -pWelcome1! -h<private IP of mysql from above>

然后输入：

use ted;

删除下面的“CREATE TABLE”行。保留其他一切。

create table t (i int primary key, ts timestamp);
insert into ted.t values (4,now());
insert into ted.t values (5,now());
select * from ted.t;

连接到 VCN2 中的 MySQL 副本：

• 在 VCN2 中获取 MySQL 数据库服务的私有 IP：“数据库”>“MySQL”，然后单击“端点”>“私有 IP 地址”部分下的“mysqlVNC2”
• 连接：

mysql -uadmin -pWelcome1! -h<private IP of mysql from above>

然后输入：

mysql> select * from ted.t;
+---+---------------------+
| i | ts                  |
+---+---------------------+
| 1 | 2022-03-31 15:40:34 |
| 2 | 2022-03-31 15:40:34 |
| 3 | 2022-03-31 15:40:34 |
+---+---------------------+



将上面的选择替换为：

mysql> select * from ted.t;
+---+---------------------+
| i | ts                  |
+---+---------------------+
| 1 | 2022-03-31 15:40:34 |
| 2 | 2022-03-31 15:40:34 |
| 3 | 2022-03-31 15:40:34 |
| 4 | 2022-03-31 16:37:57 |
| 5 | 2022-03-31 16:38:57 |
+---+---------------------+

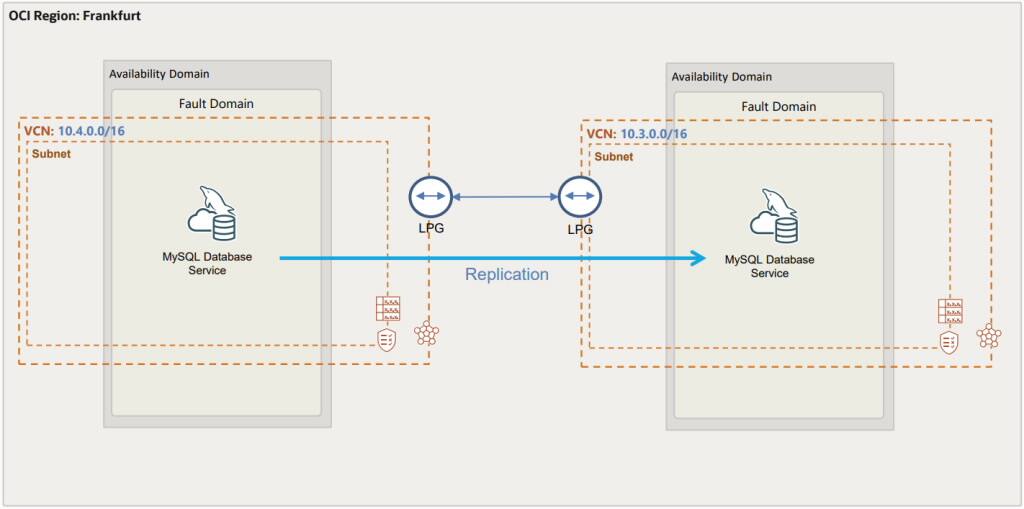

所以，一切都完成了，复制已经启动并运行，下面是我们已经完成的设置！
