protobuf的使用

代码炼金工坊 2021-03-08
1898

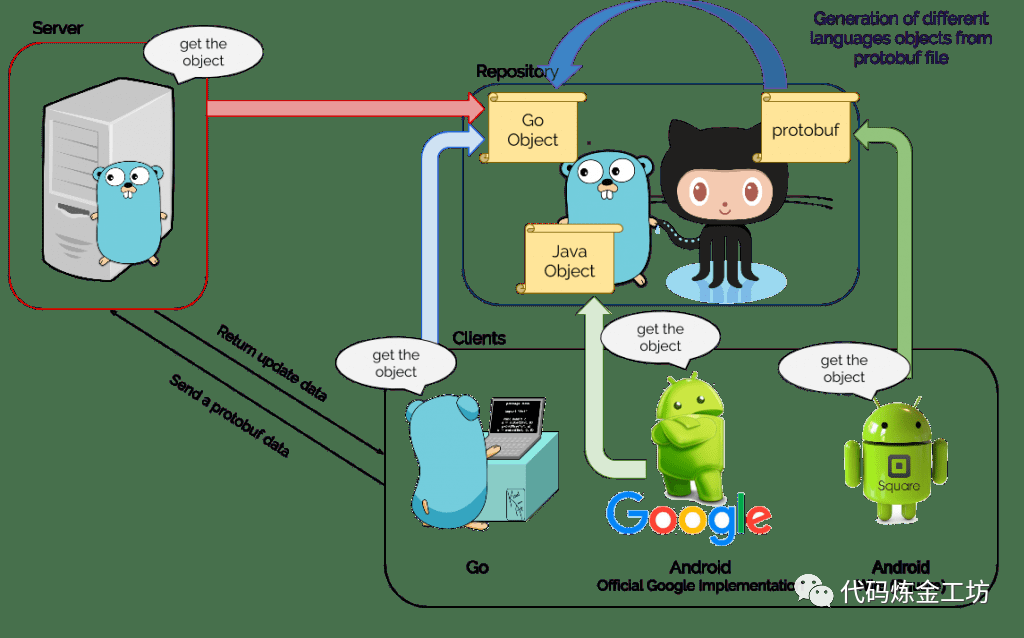

protobuf是谷歌开发的一款跨平台跨语言强扩展性的用于序列化数据的协议。

它主要由C++编写，用户按照相应的接口描述语言(Interface description language, IDL)可以批量生成对应语言的代码模板，就像人们常用的xml、json一样。

而grpc是使用protobuf协议实现的一个RPC框架，由谷歌开发。

本文通过一个小例子演示创建grpc的go服务端以及php和node的客户端进行通信，并为go服务端启用grpc gateway使之支持http访问。

注意：本文只适用于Linux或者macOS。

环境安装

安装protoc

protoc是protobuf的编译器。就像其他编程语言，用户编写代码，编译器将其编译成其他后端语言，protoc可以将用户编写的IDL编译成其他后端语言。具体编译成什么语言则根据稍后安装的语言插件以及用户操作而定。

直接从protocolbuffers/protobuf[1]下载编译安装。

# 下载
wget https://github.com/protocolbuffers/protobuf/releases/download/v3.14.0/protobuf-all-3.14.0.tar.gz
# 解压
tar -zxvf protobuf-all-3.14.0.tar.gz
# 进入并编译安装
cd protobuf-3.14.0
./configure
# 这里根据相应的cpu提高make速度
make -j6
make install
# 检查安装是否成功
protoc --version
# libprotoc 3.14.0
复制

注意，用Linux内核的操作系统安装protoc时，很高概率的情况下还需执行ldconfig
才能成功执行protoc --version
。

安装go插件

如果你关注的不是go服务端的部分，可以跳过这一节。

注意，这里笔者使用的是v1.3
版本的插件。v1.4版本在一些语法和命令上有所不同，会出现不兼容的情况，请锁好版本。

比如，生成代码不同。v1.3中rpc代码和grpc代码是合在一个文件上一起生成的；而v1.4会分成两个文件。

v1.3对gatewayc的支持也和v1.4不同，语法上也有所不同。

首先安装生成go语言代码的插件v1.3版本protoc-gen-go[2]。

GO111MODULE=on GOPROXY=https://goproxy.cn go get github.com/golang/protobuf/protoc-gen-go@v1.3
复制

然后安装grpc gateway
插件，这里我们使用v1插件，理由同上，避免不兼容情况。

GO111MODULE=on GOPROXY=https://goproxy.cn go get github.com/grpc-ecosystem/grpc-gateway/protoc-gen-grpc-gateway@v1
复制

注意，如果操作系统是macOS，还需要把两个插件(protoc-gen-go
和protoc-gen-grpc-gateway
)从$GOPATH/bin/
移动到/usr/local/go/bin
下才能在使用时自动寻找到。

安装php插件

如果你关注的不是php客户端的部分，可以跳过这一节。

安装php的插件是三种语言中最麻烦的一个步骤。

首先确认你的php环境包含pecl
，然后安装grpc-1.34.0
和protobuf
的扩展:

pecl install grpc-1.34.0 protobuf
## 找到php.ini的位置
php -i | grep php.ini
## 往php.ini中添加扩展
echo 'extension=grpc.so' >> php.ini
echo 'extension=protobuf.so' >> php.ini
## 查看扩展是否已经安装
php -m | egrep 'grpc|protobuf'
复制

接下来编译安装适用于protoc的grpc_php_plugin
。

由于插件编译已经废弃了make方式，所以这里采用bazel
进行编译安装，首先需要安装bazel：

bazel
是Google开发的一款代码构建工具，可以处理大规模构建，解决环境问题。

sudo apt install curl gnupg
curl -fsSL https://bazel.build/bazel-release.pub.gpg | gpg --dearmor > bazel.gpg
sudo mv bazel.gpg /etc/apt/trusted.gpg.d/
echo "deb [arch=amd64] https://storage.googleapis.com/bazel-apt stable jdk1.8" | sudo tee /etc/apt/sources.list.d/bazel.list
apt update
apt install bazel
复制

如果使用macOS则直接使用Homebrew安装brew install bazel
。

然后Clone grpc/grpc[3]，并编译安装：

git clone git@github.com:grpc/grpc.git
cd grpc
bazel build @com_google_protobuf//:protoc
bazel build src/compiler:grpc_php_plugin
复制

完成之后会在grpc/bazel-bin/src/compiler
下生成一个grpc_php_plugin
，供后续使用。

安装node插件

如果你关注的不是node客户端的部分，可以跳过这一节。

Node安装gprc是最简单的。直接在项目根目录(package.json
所在的目录)安装两个插件就可以了：

yarn add grpc @grpc/proto-loader
复制

编写proto

安装完相应的插件，我们就可以编写proto
文件，并生成相应的grpc
代码了。

proto
文件拥有官方语法参考手册[4]，这里简单解释些基本概念。

首先，在文件开头，需要声明采用的语法版本为proto3，否则默认为proto2。

package
关键字可以用于定义代码生成后的包名、命名空间等。

编写message

一次通讯过程中会有请求和响应体，在protobuf中，被定义为message
关键字。写起来有点像定义结构体那样：

syntax = "proto3";

package "greeter"

message HelloRequest {
  string name = 1;
  enum Corpus {
    UNIVERSAL = 0;
    WEB = 1;
  }
  Corpus corpus = 1;
}
复制

在这个作为请求体的名为HelloRequest
的message
结构中又定义了一些字段，通过类型 字段名 = 数字标识
的方式编写：

•所有类型都是标量类型，支持的类型有string
、bool
、double
、float
、int32
、int64
等，可以参考官方手册[5]获得；•注意这里面还有一个特殊的类型，enum
(枚举)，用于限定某个字段的侯选值范围。•同一个message
的每个字段的数字标识必须不重复，这是用于在protobuf压缩成的二进制中识别使用的标记。支持范围从1到229 - 1(536_870_911)，但是注意19000~19999
是protobuf内置的标识，也无法使用，使用时会被编译器提示警告；•字段名也不能重复。

同样，我们可以再定义一个HelloResponse
，作为响应体:

/* 这里可以添加注释
 * 可以是多行注释 */
message HelloResponse {
  string msg = 1; // 也可以用这种方式添加注释
}
复制

如果对message
做出了更新，删除字段或数字标识等操作，需要避免后来人重用这些字段或数字标识造成的问题，这时候使用reserved
关键字指定保留字段和数字标识。一旦这些字段或标识被使用，编译器将会提示：

message Foo {
  reserved 2, 15, 9 to 11;
  reserved "foo", "bar";
}
复制

如果希望message
中某个字段可以重复数次，可以在字段前面加上repeated
关键字。

message
之间也可以嵌套使用，如：

message SearchResponse {
  repeated Result results = 1;
}

message Result {
  string url = 1;
  string title = 2;
  repeated string snippets = 3;
}
复制

以及可以通过import
关键字引入其他proto
文件(在编译时需要指定所有文件所在的路径)：

import other "myproject/other_protos.proto";
复制

如果你希望一个message
中两个字段二选一，可以使用oneof
关键字：

message SampleMessage {
  oneof test_oneof {
    string name = 4;
    SubMessage sub_message = 9;
  }
}
复制

定义一个字典：

message SampleMessage {
  map<key_type, value_type> map_field = N;
}
注意字典不可使用`repeated`关键字。
复制

编写service

有了请求和响应，接下来就是定义通信服务。

使用service
关键字可以定义一个通信服务的接口；然后通过rpc
关键字定义路由(接口的方法)，这一步骤将会用上前面定义的message
结构体，将他们组合起来，表达请求和响应的内容结构：

service Greeter {
  rpc SayHello(HelloRequest) returns (HelloResponse);
}
复制

生成对应语言的代码

编写完proto
文件，我们就可以对其进行编译了，请确保环境安装环节没有缺漏，否则会失败。

生成go服务端代码

使用安装好的protobuf编译器protoc
，它具有一个flag参数-I
，表示Import Path
，以及对应语言的--lang_out
参数。

protoc -I . --go_out=plugins=grpc:. *.proto
复制

这段命令表达的意思是，使用当前路径(-I .
)，在当前目录生成go代码并且使用grpc插件(--go_out=plugins=grpc:.
)，编译源为当前目录下的所有proto
文件(*.proto
)。注意.
不要忽略，它表示当前目录。

于是我们可以在当前目录找到一个greeter.pb.go
的文件。

在这个文件中，提供了RegisterGreeterServer
方法，接受一个*grpc.Server
和一个实现了GreeterServer
接口的结构体指针。

我们只要在代码中实现对应的接口，在实现中编写具体的业务逻辑，然后通过RegisterGreeterServer
注册到grpc.Server
，接着启动，就实现了go grpc服务端的编写：

package main

import (
    "context"
    "fmt"
    "log"
    "net"

    "github.com/yuchanns/grpc-practise/proto/greeter"
    "google.golang.org/grpc"
    "google.golang.org/grpc/reflection"
)

func main() {
    l, err := net.Listen("tcp", ":9090")
    if err != nil {
        log.Fatalf("failed to create listener: %s", err)
    }
    srv := grpc.NewServer()

    greeterServer := &GreeterServer{}
    greeter.RegisterGreeterServer(srv, greeterServer)

    reflection.Register(srv)

    log.Println("start at :9090")

    if err := srv.Serve(l); err != nil {
        log.Fatalf("failed to serve: %s", err)
    }
}

// GreeterServer implements greeter.GreeterServer
type GreeterServer struct{}

// SayHello returns a grpc response
func (s *GreeterServer) SayHello(c context.Context, req *greeter.HelloRequest) (*greeter.HelloResponse, error) {
    return &greeter.HelloResponse{
        Msg: fmt.Sprintf("hello, %s", req.Name),
    }, nil
}
复制

运行代码，启动grpc服务端。

生成PHP端代码

protoc -I. --php_out=. --grpc_out=. --plugin=protoc-gen-grpc=./grpc/bazel-bin/src/compiler/grpc_php_plugin *.proto
复制

这段命令表达的意思是，使用当前路径(-I .
)，在当前目录生成php代码(--php_out=.
)，grpc代码生成在当前目录(--grpc_out=.
)，指定插件路径(--plugin=protoc-gen-grpc=./grpc/bazel-bin/src/compiler/grpc_php_plugin
)，编译源为当前目录下的所有proto
文件(*.proto
)。注意.
不要忽略，它表示当前目录。

结果将会在当前目录生成两个文件夹GPBMetadata
和Greeter
，分别包含了message
和gprc服务代码。

然后我们通过composer
安装grpc/grpc:1.34
的代码库，引用生成的代码编写客户端请求代码：

<?php
require __DIR__ . "/vendor/autoload.php";
require __DIR__ . "/proto/GPBMetadata/Greeter.php";
require __DIR__ . "/proto/Greeter/GreeterClient.php";
require __DIR__ . "/proto/Greeter/HelloRequest.php";
require __DIR__ . "/proto/Greeter/HelloResponse.php";

$client = new Greeter\GreeterClient('localhost:9090', [
    'credentials' => Grpc\ChannelCredentials::createInsecure(),
    ]);
 $request = new Greeter\HelloRequest();
 $name = "php";
 $request->setName($name);
 list($reply, $status) = $client->SayHello($request)->wait();
 $msg = $reply->getMsg();
 echo $msg,PHP_EOL;
复制

运行脚本，即可成功请求grpc服务器和获取返回信息。

生成node端代码

node端是使用起来最简单的。无需生成代码，直接引用原始proto文件就可以使用：

const PROTO_PATH = __dirname + '/greeter.proto'
const grpc = require('grpc')
const protoLoader = require('@grpc/proto-loader')
const packageDefinition = protoLoader.loadSync(PROTO_PATH)
const greeter = grpc.loadPackageDefinition(packageDefinition).greeter
const client = new greeter.Greeter("localhost:9090", grpc.credentials.createInsecure())
client.SayHello({name: "node"}, (error, resp) => {
    if (error) {
        console.log(error)
        return
    }
    console.log(resp)
})
复制

运行脚本，即可成功请求grpc服务器和获取返回信息。

使用Grpc Gateway转发http请求

接下来是扩展话题——往往我们写一个服务端不仅仅是接收服务间的rpc调用，有时候还需要使用RESTFUL提供给外部http请求访问，如果再写一遍支持http请求的服务，未免造成了重复编码浪费时间，一旦接口出现变更，可能还要维护着两套代码。

幸好grpc-ecosystem
(grpc生态)团队提供了一个grpc-ecosystem/grpc-gateway[6]，将http请求反向代理转发给grpc服务器，进行同步处理。使用者要做的则是在已有的proto
文件上，添加一些关于http请求的定义描述，就可以生成支持grpc-gateway
的代码了。

根据这个库，我们得知：grpc-gateway
根据proto
文件中使用google.api.http
的annotations
定义的规则生成RESTFUL的http请求反向代理服务。

更新proto

因此我们需要在proto
文件中引入google/api/annotations.proto
，这个文件可以在googleapis/googleapis[7]获得。

将其下载下来放置在./googleapis/google/api
下，然后对proto
文件进行修改：

syntax = "proto3";
package greeter;
option go_package="greeter";

import "google/api/annotations.proto";

service Greeter {
  rpc SayHello(HelloRequest) returns (HelloResponse) {
    option (google.api.http) = {
      post: "/api/greeter/say_hello"
      body: "*"
    };
  }
}

message HelloRequest {
  string name = 1;
}

message HelloResponse {
  string message = 1;
}
复制

可以发现，主要是三处地方做了改动。

•在第三行添加了一个options go_package="greeter";
。这是protobuf
提供的选项功能，用于添加一些额外的处理，完整的可用选项可以参考google/protobuf/descriptor.proto[8]。•第五行引入了google/api/annotations.proto
，编译的时候需要指定该文件所在路径。•在rpc方法体中，添加了option (google.api.http)
，它内部有两个字段，分别是RESTFUL请求方法: "路由"
和body: "*"
。

编译go服务端代码

然后重新进行编译，这次一并生成grpc gateway
的代码：

protoc -I. -I./googleapis --go_out=plugins=grpc:. *.proto
protoc -I. -I./googleapis --grpc-gateway_out=:. *.proto
复制

-I
这个flag是可以重复使用的，可以看到这次额外指定了一个./googleapis
，因为上面的import "google/api/annotations.proto";
查找需要用到。另外还使用了--grpc-gateway_out=:.
表明在当前目录生成grpc-gateway
相关的代码。

稍后在当前目录可以看到生成了两个文件，分别带*.pb.go
和*.pb.gw.go
后缀。

然后我们在原来的grpc server
基础上添加一个*runtime.ServeMux
，使用*.pb.gw.go
提供的RegisterGreeterHandlerFromEndpoint
方法将实现了GreeterServer
接口的结构体指针注册到runtime.ServeMux
，然后再次启动服务：

package main

import (
    "context"
    "fmt"
    "log"
    "net"
    "net/http"

    "github.com/grpc-ecosystem/grpc-gateway/runtime"
    "github.com/yuchanns/grpc-practise/proto/greeter"
    "google.golang.org/grpc"
    "google.golang.org/grpc/reflection"
)

func main() {
    endpoint := ":9090"
    addr := ":8080"
    // grpc
    l, err := net.Listen("tcp", endpoint)
    if err != nil {
        log.Fatalf("failed to create listener: %s", err)
    }
    srv := grpc.NewServer()

    greeterServer := &GreeterServer{}
    greeter.RegisterGreeterServer(srv, greeterServer)

    reflection.Register(srv)

    // grpc-gateway
    mux := runtime.NewServeMux()
    greeter.RegisterGreeterHandlerFromEndpoint(context.Background(), mux, endpoint, []grpc.DialOption{
        grpc.WithInsecure(),
    })

    log.Printf("grpc-server start at %s and grpc-gateway start at %s\n", endpoint, addr)

    go func() {
        if err := http.ListenAndServe(addr, mux); err != nil {
            log.Fatalf("failed to start grpc gateway: %+v", err)
        }
    }()

    if err := srv.Serve(l); err != nil {
        log.Fatalf("failed to serve: %s", err)
    }
}

// GreeterServer implements greeter.GreeterServer
type GreeterServer struct{}

// SayHello returns a grpc response
func (s *GreeterServer) SayHello(c context.Context, req *greeter.HelloRequest) (*greeter.HelloResponse, error) {
    return &greeter.HelloResponse{
        Msg: fmt.Sprintf("hello, %s", req.Name),
    }, nil
}
复制

尝试通过curl发出一个post请求到路由/api/greeter/say_hello
:

curl -X POST -d '{"name": "curl"}' localhost:8080/api/greeter/say_hello
## {"msg":"hello, curl"}
复制

RESTFUL请求成功。

PHP客户端的变动

需要注意，对proto
文件的变更，也对PHP端生成代码有两个影响：

•composer需要添加一个新的依赖composer require google/common-protos
，否则会找不到annotation
相关的代码•生成PHP代码时记得带上googleapis
路径，避免找不到报错

protoc -I. -I./googleapis --php_out=. --grpc_out=. --plugin=protoc-gen-grpc=./grpc/bazel-bin/src/compiler/grpc_php_plugin *.proto
复制

Node客户端的变动

对Node没有影响。

结尾

本文所有代码均可在yuchanns/grpc-practise[9]找到并根据README步骤安装和运行。推荐使用Github提供的Codespaces[10]在线编辑器进行安装运行，节省环境适配时间。

引用链接

[1]
 protocolbuffers/protobuf: https://github.com/protocolbuffers/protobuf
[2]
 protoc-gen-go: https://github.com/golang/protobuf/tree/master/protoc-gen-go
[3]
 grpc/grpc: https://github.com/grpc/grpc
[4]
 官方语法参考手册: https://developers.google.com/protocol-buffers/docs/proto3
[5]
 官方手册: https://developers.google.com/protocol-buffers/docs/proto3#scalar
[6]
 grpc-ecosystem/grpc-gateway: https://github.com/grpc-ecosystem/grpc-gateway
[7]
 googleapis/googleapis: https://github.com/googleapis/googleapis
[8]
 google/protobuf/descriptor.proto: https://github.com/protocolbuffers/protobuf/blob/master/src/google/protobuf/descriptor.proto
[9]
 yuchanns/grpc-practise: https://github.com/yuchanns/grpc-practise
[10]
 Codespaces: https://github.com/codespaces

数据库
文章转载自代码炼金工坊，如果涉嫌侵权，请发送邮件至：contact@modb.pro进行举报，并提供相关证据，一经查实，墨天轮将立刻删除相关内容。

评论
