ODAX7-2HA 安装部署‍文档(1/4)

‍‍ODAX7-2HA 安装部署‍文档详细过程，由于文章内容较多，分4次进行分享，当前(1/4)‍第一篇。



目录

一、安装概述 3

1.1 ODAX7-2 HA 架构图 3

1.2 系统参数概要 4

    1.2.1 XXX系统(IP概要) 4

    1.2.2 数据库概要(orcl主库) 4

1.3 密码概况 4

二、安装实施过程 5

2.1 物理连接线缆 5

2.2 系统安装[oda11/oda12] 5

    2.2.1 ilom IP配置[oda11/oda12] 5

    2.2.2 系统安装[oda11/oda12] 7

2.3 系统初始化IP [oda11/oda12] 12

2.4 上传相关介质 13

2.5 GI安装 13

    2.5.1 查看安装版本odacli describe-component 13

    2.5.2 解压GI(p27119393_122140) 14

    2.5.3 部署GI（odacli update-repository -f） 15

    2.5.4 查看部署进度(odacli describe-job -i) 15

2.6 DB安装 16

    2.6.1 解压DB(p27119402_122140) 16

    2.6.2 部署DB(odacli update-repository -f) 16

    2.6.3 查看部署进度(odacli describe-job -i) 16

2.7 登录mgmt创建实例 17

    2.7.1 登陆mgmt创建实例 17

    2.7.2 查看job(odacli list-jobs) 21

    2.7.3 查看部署进度(odacli describe-job -i) 21

2.7.4 查看部署进度-完成(odacli describe-job -i) 22

2.8 最终检查 22

    2.8.1 查看集群 24

    2.8.2 查看磁盘 25

一、安装概述

1.1 ODAX7-2 HA 架构图

图1 架构图

硬件概况:

ODA X7-2由2台计算节点(Computer Node)和1台存储节点(Disk Array)组成；

Coputure Node对外使用4根10GBase线连接外部交换机，每台2根进行双网卡绑定；

Coputure Node之间互联使用2根25GbE SFP+线互联；

Coputure Node和Disk Array使用4根线进行互联。

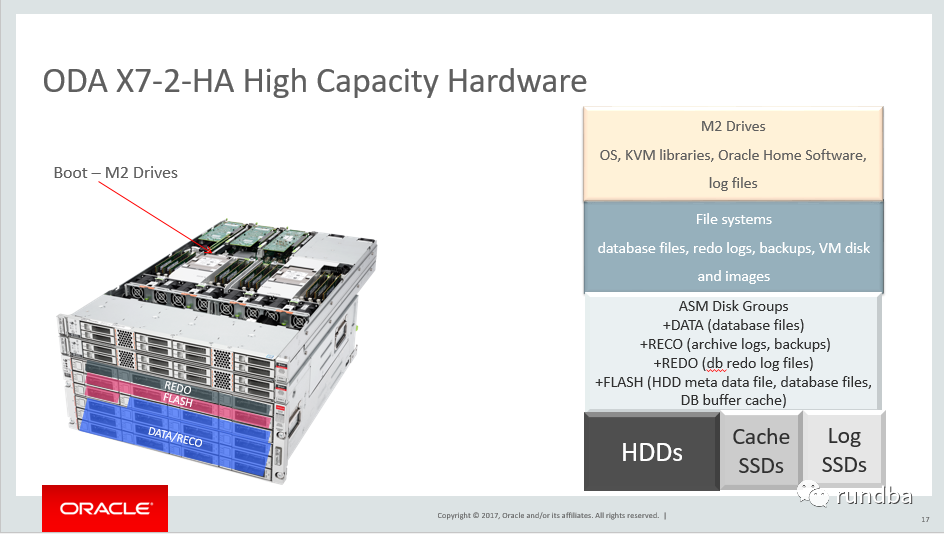

图2 磁盘划分

Coputure Node主机层面使用自带磁盘进行RAID冗余，磁盘进行OS安装或KVM(虚拟化部署)，同时也安装ORACLE 软件和ORACLE trace日志等(非redo、

Disk Array使用ASM进行冗余：

+DATA存放数据文件存储；

+RECO存放归档日志和备份；

+REDO存放在线日志；

+FALSH可选组件，存放HDD元数据文件、数据文件、buffer cache等。

1.2 系统参数概要

1.2.1 XXX系统(IP概要)

网段划分为管理段、业务段、心跳段

ilom管理段为172.16.10.11、172.16.10.12, Netmask：255.255.255.0,Gateway：172.16.10.254‍‍业务段为172.16.10.11、172.16.10.12, Netmask：255.255.255.0,Gateway：172.16.10.254

心跳段为192.168.10.11、172.16.10.12和192.168.11.11、172.16.11.12

1.2.2 数据库概要(orcl主库)

Oracle SID：orcl(可部署多实例）

Oracle version ：12.2

Oracle 字符集：ZHS16GBK

Oracle ASM 冗余度：high

1.3 密码概况

本次完，后续内容详见下篇。
