简 介
本文将介绍在高可用K3s Kubernetes集群上安装Rancher 2.4的过程并针对MySQL利用Microsoft Azure数据库的优势，该数据库消除了对etcd的依赖，并为我们提供了Azure在这一服务中的所有其他功能。
在本文中，你将了解到只使用Azure Cloud Shell如何部署基础架构以支持此方式。使用Cloud Shell的好处是零基础架构即可上手——仅需访问Azure门户即可。并且许多所需的CLI功能已经预先安装好，从而大大减少了完成安装所需的工作量。
你部署完成基础架构后，你将了解如何使用K3s在一个Kubernetes集群上部署Rancher 2.4。在Rancher 2.4中，我们已经添加了新的部署支持模式：在两个节点上的Rancher 2.4运行带有外部数据库的K3s。使用这一模式的好处之一是我们可以将节点视为短暂的。由于K3s支持外部MySQL数据库，因此我们可以做到这一点。
K3s是一个轻量的Kubernetes发行版，它比Rancher Kubernetes Engine（RKE）更先进，并且具有以下增强功能：
嵌入式SQLite数据库替换了etcd，成为默认的数据存储，它还支持外部数据存储，例如PostgreSQL、MySQL和etcd。（本文中我们将使用MySQL）
我们添加了简单但功能强大的“开箱即用”的功能，例如本地存储程序、服务负载均衡器、Helm controller以及Traefik controller。
所有Kubernetes控制平面组件的操作都封装在单个二进制文件和进程中。这使K3s可以自动化和管理复杂的集群操作，例如分发证书。
我们移除了in-tree云提供程序和存储插件
我们已将外部依赖性降到最低（仅需要现代内核和cgroup挂载）。K3s软件包需要依赖项，包括：Containerd、Flannel、CoreDNS和主机实用程序（iptables、socat等）
如果你是第一次尝试使用Rancher，可以考虑这种部署模式。这很有可能在之后成为部署Rancher的首选方法，提前了解总是好的——尤其是在Azure运行数据中心时。
前期准备
为了完成以下内容，你需要提前准备：
Microsoft账号：Microsoft的登录凭证。可以是你的Azure Active Directory凭据，也可以是普通的Outlook账户。
访问一个Azure订阅：可以是免费试用/随用随付/也可以是企业订阅（https://azure.microsoft.com/en-us/free/）
访问Azure门户（https://portal.azure.com/#home）
架 构

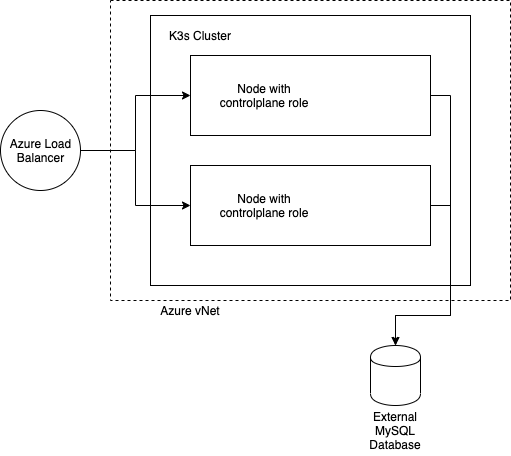

以下图片展示了将要在Azure中创建的资源：
这两个节点将放在单个子网（subnet）中的自己的vNet上。这些将在Azure负载平衡器的前面。MySQL数据库将从外部的vNet提供，vNet由Microsoft托管。然后通过连接到子网的单个网络安全组（NSG）保护节点。
Azure Cloud Shell
我们将只使用Azure Cloud Shell来配置在Azure中的K3s上运行Rancher所需的所有元素。在门户中，单击右上角的“Azure Cloud Shell”按钮。该图标中有大于符号和下划线。
Azure网络
资源组
在Azure中，所有资源需要归属于某个资源组，所以我们得先创建资源组。我们将设置默认区域和资源组，以确保我们所有的资源都会被创建到正确的位置。
请注意：我使用eastus2作为我的区域，但你可以根据自身需要进行更改。
az group create -l eastus2 -n RancherK3sResourceGroupaz configure --defaults location=eastus2 group=RancherK3sResourceGroup复制
Vnet、公共IP和网络安全组（NSG）
这些命令完成后，将在资源组内部创建网络组件。其中包括带有默认子网的vNet，我们稍后将创建的两个虚拟机（VM）的两个公共IP，以及一个网络安全组（NSG）。
az network vnet create --resource-group RancherK3sResourceGroup --name RancherK3sVnet --subnet-name RancherK3sSubnetaz network public-ip create --resource-group RancherK3sResourceGroup --name RancherK3sPublicIP1 --sku standardaz network public-ip create --resource-group RancherK3sResourceGroup --name RancherK3sPublicIP2 --sku standardaz network nsg create --resource-group RancherK3sResourceGroup --name RancherK3sNSG1az network nsg rule create -g RancherK3sResourceGroup --nsg-name RancherK3sNSG1 -n NsgRuleSSH --priority 100 \--source-address-prefixes '*' --source-port-ranges '*' \--destination-address-prefixes '*' --destination-port-ranges 22 --access Allow \--protocol Tcp --description "Allow SSH Access to all VMS."复制
Azure负载均衡器
我们在两个VM上安装K3s之后，我们需要一个负载均衡器来提供弹性并防止VM故障。
首先，为负载均衡器创建一个公共IP
az network public-ip create --resource-group RancherK3sResourceGroup --name RancherLBPublicIP --sku standard复制
接下来，使用健康的探针（probe）创建负载均衡器
az network lb create \--resource-group RancherK3sResourceGroup \--name K3sLoadBalancer \--sku standard \--public-ip-address RancherLBPublicIP \--frontend-ip-name myFrontEnd \--backend-pool-name myBackEndPoolaz network lb probe create \--resource-group RancherK3sResourceGroup \--lb-name K3sLoadBalancer \--name myHealthProbe \--protocol tcp \--port 80复制
负载均衡器创建完成后，更新NSG。添加80和443端口，用于访问Rancher Server，再添加一个6443端口，用于访问K3s的Kubernetes API。
az network nsg rule create \--resource-group RancherK3sResourceGroup \--nsg-name RancherK3sNSG1 \--name myNetworkSecurityGroupRuleHTTP \--protocol tcp \--direction inbound \--source-address-prefix '*' \--source-port-range '*' \--destination-address-prefix '*' \--destination-port-range 80 443 6443 \--access allow \--priority 200复制
现在以三个规则的形式添加负载均衡器配置。你需要一个用于端口80的规则和一个用于端口443的规则，以分散两个VM上Rancher Server的负载。第三条规则用于端口6443，该端口可访问在每个VM上运行的Kubernetes API。
az network lb rule create \--resource-group RancherK3sResourceGroup \--lb-name K3sLoadBalancer \--name myHTTPRule \--protocol tcp \--frontend-port 80 \--backend-port 80 \--frontend-ip-name myFrontEnd \--backend-pool-name myBackEndPool \--probe-name myHealthProbeaz network lb rule create \--resource-group RancherK3sResourceGroup \--lb-name K3sLoadBalancer \--name myHTTPSRule \--protocol tcp \--frontend-port 443 \--backend-port 443 \--frontend-ip-name myFrontEnd \--backend-pool-name myBackEndPool \--probe-name myHealthProbeaz network lb rule create \--resource-group RancherK3sResourceGroup \--lb-name K3sLoadBalancer \--name myHTTPS6443Rule \--protocol tcp \--frontend-port 6443 \--backend-port 6443 \--frontend-ip-name myFrontEnd \--backend-pool-name myBackEndPool \--probe-name myHealthProbe复制
Azure数据库即服务（DaaS）
使用K3s作为Kubernetes发行版的好处之一是它支持etcd的替代版本，在本例中，我们将使用Azure数据库中的MySQL作为数据库。
要创建MySQL数据库，请运行以下CLI命令。
首先让我们为数据库服务器的名称创建一个变量，这样可以让运行后续命令更加容易。注意数据库服务器的名称在整个Azure必须是唯一的，否则你将会在创建时出错。
K3smysqlserver=<unique-myslq-server-name>复制
创建你的MySQL 服务器。如果名称不是唯一的，将显示错误。如果是，那么使用新名称更新变量，然后再次运行此命令。
az mysql server create --resource-group RancherK3sResourceGroup --name $K3smysqlserver --admin-user myadmin --admin-password Password1 --sku-name GP_Gen5_2 --version 5.7复制
创建防火墙规则以允许所有的Azure IP可以访问你的数据库服务器。
az mysql server firewall-rule create --resource-group RancherK3sResourceGroup --server $K3smysqlserver --name "AllowAllWindowsAzureIps" --start-ip-address 0.0.0.0 --end-ip-address 0.0.0.0复制
为现有的子网添加service endpoint。
az network vnet subnet update --vnet-name RancherK3sVnet --name RancherK3sSubnet --service-endpoints "Microsoft.Sql"复制
将vnet规则添加到数据库访问。
az mysql server vnet-rule create --server $K3smysqlserver --name MyK3sVNetRule \-g RancherK3sResourceGroup --subnet RancherK3sSubnet --vnet-name RancherK3sVnet复制
为数据库通信禁用TLS
az mysql server update --resource-group RancherK3sResourceGroup --name $K3smysqlserver --ssl-enforcement Disabled复制
在Azure Cloud Shell中已经安装好MySQL CLI工具了。下一步是连接到MySQL服务器并创建一个数据库。
连接到新的MySQL服务器。
mysql --host $K3smysqlserver.mysql.database.azure.com --user myadmin@$K3smysqlserver -p复制
检查状态，确保MySQL正在运行。
status复制
创建一个空的数据库。
CREATE DATABASE kubernetes;SHOW DATABASES;exit复制
Azure虚拟机
接下来，我们将创建2个虚拟机并在它们上面安装K3s。
网络接口
创建所有网络元素后，我们可以为VM创建网络接口卡（NIC）。
az network nic create --resource-group RancherK3sResourceGroup --name nic1 --vnet-name RancherK3sVnet --subnet RancherK3sSubnet --network-security-group RancherK3sNSG1 --public-ip-address RancherK3sPublicIP1 --lb-name K3sLoadBalancer --lb-address-pools myBackEndPoolaz network nic create --resource-group RancherK3sResourceGroup --name nic2 --vnet-name RancherK3sVnet --subnet RancherK3sSubnet --network-security-group RancherK3sNSG1 --public-ip-address RancherK3sPublicIP2 --lb-name K3sLoadBalancer --lb-address-pools myBackEndPool复制
创建虚拟机
要创建2个虚拟机，首先需要使用我们的cloud-init配置创建一个文本文件。这将部署Docker、添加ubuntu用户到docker组并安装K3s。
cat << EOF > cloud-init.txt#cloud-configpackage_upgrade: truepackages:- curloutput: {all: '| tee -a var/log/cloud-init-output.log'}runcmd:- curl https://releases.rancher.com/install-docker/18.09.sh | sh- sudo usermod -aG docker ubuntu- curl -sfL https://get.k3s.io | sh -s - server --datastore-endpoint="mysql://myadmin@$K3smysqlserver:Password1@tcp($K3smysqlserver.mysql.database.azure.com:3306)/kubernetes"EOF复制
部署虚拟机。
az vm create \--resource-group RancherK3sResourceGroup \--name K3sNode1 \--image UbuntuLTS \--nics nic1 \--admin-username ubuntu \--generate-ssh-keys \--custom-data cloud-init.txtaz vm create \--resource-group RancherK3sResourceGroup \--name K3sNode2 \--image UbuntuLTS \--nics nic2 \--admin-username ubuntu \--generate-ssh-keys \--custom-data cloud-init.txt复制
检查Kubernetes是否正在运行
作为VM配置的一部分，K3s应该已经安装完毕。让我们连接到第一个VM并确认K3s是否正在运行。
ssh ubuntu@<publicIPofNode1>复制
两个VM应该都在节点列表上。如果第一次没有成功，那么需要给它几分钟的时间来运行cloud-init脚本。它可能需要花费一些时间来部署Docker和K3s。
sudo k3s kubectl get nodes复制
输出为：
ubuntu@ip-172-31-60-194:~$ sudo k3s kubectl get nodesNAME STATUS ROLES AGE VERSIONip-172-31-60-194 Ready master 44m v1.17.2+k3s1ip-172-31-63-88 Ready master 6m8s v1.17.2+k3s1复制
测试集群Pod的健康状态：
sudo k3s kubectl get pods --all-namespaces复制
保存并开始使用kubeconfig文件
在连接到我们其中之一的节点的同时，我们需要获取集群的kubeconfig内容。使用以下命令将内容输出到屏幕，然后将其复制到剪贴板。
sudo cat etc/rancher/k3s/k3s.yaml复制
将其粘贴到文本编辑器中，以便我们可以进行更改，然后再将其添加到我们正在处理的Azure Cloud Shell会话中。

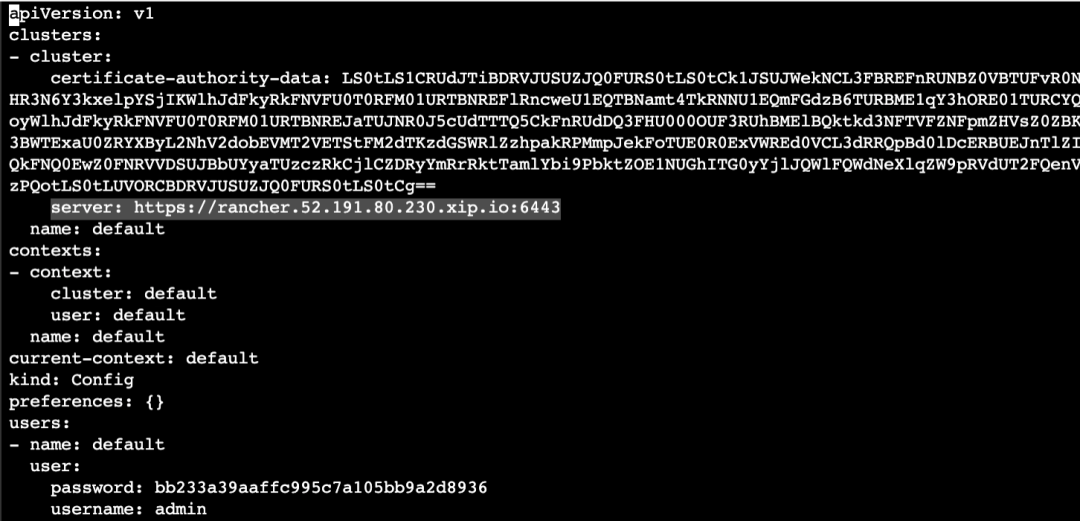

更新server：使用负载均衡器的外部URL。你可以使用xip.io服务为你提供可解析的完全限定域名。请参见下面的屏幕截图。
例如：
https://rancher.<LoadBalancerPublicIP>.xip.io:6443>
注意：需要将截屏中的示例替换为你的负载均衡器的公共IP。
现在，在/.kube文件夹中创建一个名为config的文件，并将更新的内容粘贴到该文件中。
首先，从node1开始解除连接。
exit复制
现在创建新的目录并编辑文件，粘贴到已经更新的内容中。
mkdir ~/.kubevi ~/.kube/config复制
检查kubectl是否正在工作并能否与集群交互。现在Kubectl和Helm已经在Azure Cloud Shell中安装完毕。
kubectl get pods --all-namespaces复制
安装Rancher
添加Rancher Helm Repo
helm repo add rancher-latest https://releases.rancher.com/server-charts/latest复制
创建cattle-system命名空间
kubectl create namespace cattle-system复制
分别安装CustomResourceDefinition资源
kubectl apply -f https://raw.githubusercontent.com/jetstack/cert-manager/release-0.12/deploy/manifests/00-crds.yaml复制
为cert-manager创建命名空间
kubectl create namespace cert-manager复制
添加Jetstack Helm代码库
helm repo add jetstack https://charts.jetstack.io复制
更新你的本地Helm chart代码库缓存
helm repo update复制
安装cert-manager Helm chart
helm install \cert-manager jetstack/cert-manager \--namespace cert-manager \--version v0.12.0复制
检查Cert-Manager是否正在运行，确保所有的pod都正在运行。
kubectl get pods --namespace cert-manager复制
使用自签名证书安装Rancher。确保你使用Rancher Server的URL设置了主机名。在本文中，我们利用xip.io服务。在Rancher URL中使用Azure 负载均衡器的公共IP地址。
helm install rancher rancher-latest/rancher \--namespace cattle-system \--set hostname=rancher.<LoadBalancerPublicIP>.xip.io复制
等待Rancher部署……
kubectl -n cattle-system rollout status deploy/rancher复制
三个副本全部roll out之后，请点击Rancher server deployment的URL，如下所示：
清 理
在Azure中创建资源会产生费用，因此请确保在完成操作后删除资源组。
az group delete --name RancherK3sResourceGroup复制
结 论
在本文中，我们提供了一种快速简便的方法使用Rancher对Azure中的容器化工作负载进行多集群管理。通过使用K3s，我们不仅能够非常快速地启动并运行，而且移除了etcd同时避免了在生产环境中运行它会产生的一些麻烦。通过使用Azure Cloud Shell，身份验证变得十分容易，并且可以“开箱即用”地使用我们所需的所有工具。
