微服务系列之Hystrix服务监控

哈喽沃德先生 2020-03-26

153

Actuator

Hystrix 除了可以实现服务容错之外，还提供了近乎实时的监控功能，将服务执行结果和运行指标，请求数量成功数量等等这些状态通过 Actuator
进行收集，然后访问 /actuator/hystrix.stream
即可看到实时的监控数据。

添加依赖

在需要开启数据监控的项目中添加 actuator
依赖。

<!-- spring boot actuator 依赖 -->
<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-actuator</artifactId>
</dependency>

复制

配置文件

在配置文件中开启 hystrix.stream
端点。如果希望所有端点暴露，配置为 '*'
。

# 度量指标监控与健康检查
management:
  endpoints:
    web:
      exposure:
        include: hystrix.stream

复制

启动类

package com.example;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.client.circuitbreaker.EnableCircuitBreaker;
import org.springframework.cloud.client.loadbalancer.LoadBalanced;
import org.springframework.context.annotation.Bean;
import org.springframework.web.client.RestTemplate;

// 开启熔断器注解 2 选 1，@EnableHystrix 封装了 @EnableCircuitBreaker
// @EnableHystrix
@EnableCircuitBreaker
@SpringBootApplication
public class OrderServiceRestApplication {

    @Bean
    @LoadBalanced
    public RestTemplate restTemplate() {
        return new RestTemplate();
    }

    public static void main(String[] args) {
        SpringApplication.run(OrderServiceRestApplication.class, args);
    }

}

复制

访问

访问：http://localhost:9090/actuator 可以看到已经开启了 hystrix.stream
端点。

访问：http://localhost:9090/actuator/hystrix.stream 结果如下：

此时并没有获取到 Hystrix 的数据。接下来请求一个肯定会出错的方法产生服务熔断降级处理后，结果如下：

对于这种纯 JSON 的查看方式非常不方便我们直观的观察到服务的运行状态。我们可以使用 Hystrix 监控中心来进行查看。

监控中心

所谓的监控中心就是 Hystrix 提供的一套可视化系统 Hystrix-Dashboard
，可以非常友好的看到当前环境中服务运行的状态。Hystrix-Dashboard
是一款针对 Hystrix
进行实时监控的工具，通过 Hystrix-Dashboard
我们可以直观地看到各 Hystrix Command
的请求响应时间，请求成功率等数据。

添加依赖

在需要开启数据监控的项目中添加 dashboard
依赖。

<!-- spring boot actuator 依赖 -->
<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-actuator</artifactId>
</dependency>
<!-- spring cloud netflix hystrix 依赖 -->
<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-netflix-hystrix</artifactId>
</dependency>
<!-- spring cloud netflix hystrix dashboard 依赖 -->
<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-netflix-hystrix-dashboard</artifactId>
</dependency>

复制

启动类

在需要开启数据监控的项目启动类中添加 @EnableHystrixDashboard
注解。

package com.example;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.client.circuitbreaker.EnableCircuitBreaker;
import org.springframework.cloud.client.loadbalancer.LoadBalanced;
import org.springframework.cloud.netflix.hystrix.dashboard.EnableHystrixDashboard;
import org.springframework.context.annotation.Bean;
import org.springframework.web.client.RestTemplate;

// 开启熔断器注解 2 选 1，@EnableHystrix 封装了 @EnableCircuitBreaker
// @EnableHystrix
@EnableCircuitBreaker
// 开启数据监控注解
@EnableHystrixDashboard
@SpringBootApplication
public class OrderServiceRestApplication {

    @Bean
    @LoadBalanced
    public RestTemplate restTemplate() {
        return new RestTemplate();
    }

    public static void main(String[] args) {
        SpringApplication.run(OrderServiceRestApplication.class, args);
    }

}

复制

访问

访问：http://localhost:9090/hystrix 监控中心界面如下：

查看数据

输入能够返回监控数据的URL：http://localhost:9090/actuator/hystrix.stream

监控中心图解

聚合监控

Turbine 是聚合服务器发送事件流数据的一个工具，dashboard 只能监控单个节点，实际生产环境中都为集群，因此可以通过 Turbine 来监控集群服务。

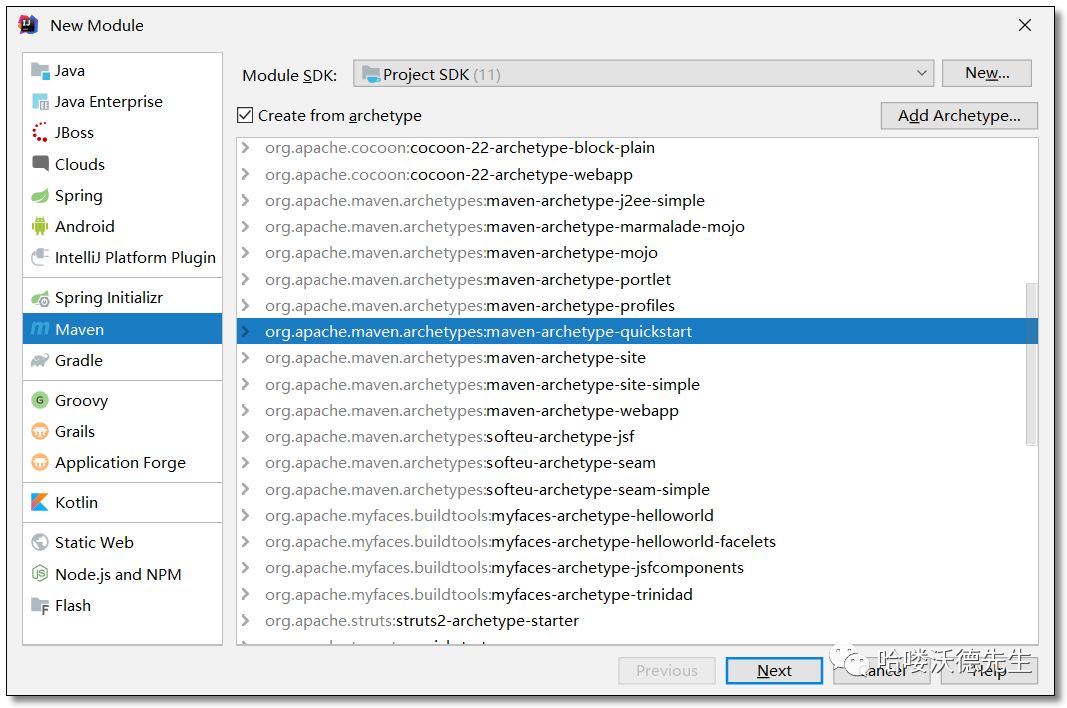

创建项目

在 hystrix-demo
父工程下创建 hystrix-turbine
工程。

添加依赖

项目引入 hystrix
、dashboard
、turbine
三个依赖。

<?xml version="1.0" encoding="UTF-8"?>

<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>

    <groupId>com.example</groupId>
    <artifactId>hystrix-turbine</artifactId>
    <version>1.0-SNAPSHOT</version>

    <!-- 继承父依赖 -->
    <parent>
        <groupId>com.example</groupId>
        <artifactId>hystrix-demo</artifactId>
        <version>1.0-SNAPSHOT</version>
    </parent>

    <!-- 项目依赖 -->
    <dependencies>
        <!-- spring-cloud netflix hystrix 依赖 -->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-hystrix</artifactId>
        </dependency>
        <!-- spring cloud netflix hystrix dashboard 依赖 -->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-hystrix-dashboard</artifactId>
        </dependency>
        <!-- spring cloud netflix turbine 依赖 -->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-turbine</artifactId>
        </dependency>
    </dependencies>
</project>

复制

配置文件

application.yml

server:
  port: 8181 # 端口

spring:
  application:
    name: hystrix-turbine # 应用名称

# 配置 Eureka Server 注册中心
eureka:
  instance:
    prefer-ip-address: true       # 是否使用 ip 地址注册
    instance-id: ${spring.cloud.client.ip-address}:${server.port} # ip:port
  client:
    service-url:                  # 设置服务注册中心地址
      defaultZone: http://localhost:8761/eureka/,http://localhost:8762/eureka/

# 聚合监控
turbine:
  # 要监控的服务列表，多个用逗号分隔
  app-config: order-service-rest,order-service-feign
  # 指定集群名称
  cluster-name-expression: "'default'"

复制

启动类

启动类需要开启 @EnableHystrix
、@EnableHystrixDashboard
、@EnableTurbine
三个注解。

package com.example;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.client.circuitbreaker.EnableCircuitBreaker;
import org.springframework.cloud.netflix.hystrix.dashboard.EnableHystrixDashboard;
import org.springframework.cloud.netflix.turbine.EnableTurbine;

// 开启熔断器注解 2 选 1，@EnableHystrix 封装了 @EnableCircuitBreaker
// @EnableHystrix
@EnableCircuitBreaker
// 开启数据监控注解
@EnableHystrixDashboard
// 开启聚合监控注解
@EnableTurbine
@SpringBootApplication
public class HystrixTurbineApplication {

    public static void main(String[] args) {
        SpringApplication.run(HystrixTurbineApplication.class, args);
    }

}

复制
