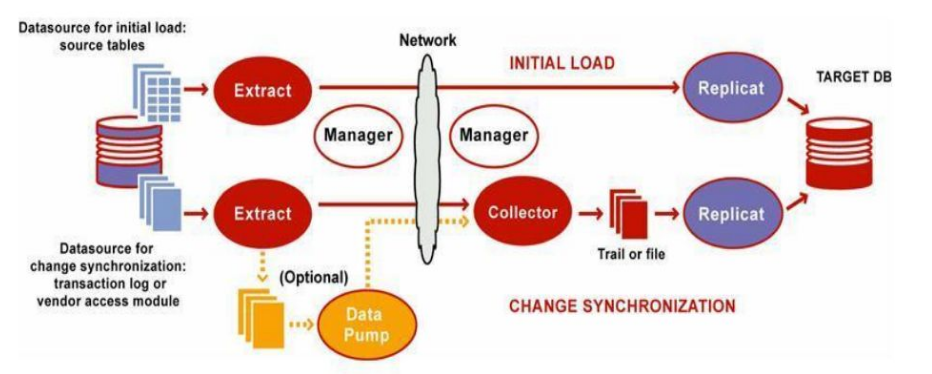

典型的 Golden Gate 配置逻辑结构图：
① Manager
顾名思义、Manager进程是Golden Gate中进程的控制进程，用于管理 Extract，Data Pump，Replicat等进程
在 Extract、Data Pump、Replicat 进程启动之前，Manager 进程必须先要在源端和目标端启动，在整个 Golden Gate 运行期间，它必须保持运行状态
⒈ 监控与启动 GoldenGate 的其它进程
⒉ 管理 trail 文件及 Reporting
在 Windows 系统上，Manager 进程是作为一个服务来启动的，在 Unix 系统下是一个进程
② Extract
Extract 进程运行在数据库源端上，它是Golden Gate的捕获机制，可以配置Extract 进程来做如下工作：
⒈ 初始数据装载：对于初始数据装载，Extract 进程直接从源对象中提取数据
⒉ 同步变化捕获：保持源数据与其它数据集的同步。
Extract 进程捕获源数据的变化；如DML变化、 DDL变化等
③ Replicat
Replicat 进程是运行在目标端系统的一个进程，负责读取 Extract 进程提取到的数据（变更的事务或 DDL 变化）并应用到目标数据库，就像 Extract 进程一样，也可以配置 Replicat 进程来完成如下工作：
⒈ 初始化数据装载：对于初始化数据装载，Replicat 进程应用数据到目标对象或者路由它们到一个高速的 Bulk-load 工具上
⒉ 数据同步，将 Extract 进程捕获到的提交了的事务应用到目标数据库中
④ Collector
Collector 是运行在目标端的一个后台进程，接收从 TCP/IP 网络传输过来的数据库变化，并写到 Trail 文件里。
动态 collector：由管理进程自动启动的 collector 叫做动态 collector，用户不能与动态 collector 交互
静态 collector：可以配置成手工运行 collector，这个 collector 就称之为静态 collector
⑤ Trails
为了持续地提取与复制数据库变化，GoldenGate 将捕获到的数据变化临时存放在磁盘上的一系列文件中，这些文件就叫做 Trail 文件
这些文件可以在 source DB 上也可以在目标 DB 上，也可以在中间系统上，这依赖于选择哪种配置情况，在数据库源端上的叫做 Local Trail 或者 Extract Trail；在目标端的叫做 Remote Trail
⑥ Data Pumps
Data Pump 是一个配置在源端的辅助的 Extract 机制，Data Pump 是一个可选组件，如果不配置 Data Pump，那么由 Extract 主进程将数据发送到目标端的 Remote Trail 文件中，如果配置了 Data Pump，会由 Data Pump将Extract 主进程写好的本地 Trail 文件通过网络发送到目标端的 Remote Trail 文件中
使用 Data Pump 的好处是：
⒈ 如果目标端或者网络失败，源端的 Extract 进程不会意外终止
⒉ 需要在不同的阶段实现数据的过滤或者转换
⒊ 多个源数据库复制到数据中心
⒋ 数据需要复制到多个目标数据库
⑦ Data source
当处理事务的变更数据时，Extract 进程可以从数据库（Oracle, DB2, SQL Server, MySQL等）的事务日志中直接获取，或从 GoldenGate VAM中获取。通过 VAM，数据库厂商将提供所需的组件，用于 Extract 进程抽取数据的变更
⑧ Groups
为了区分一个系统上的多个 Extract 和 Replicat 进程，我们可以定义进程组
例如：要并行复制不同的数据集，我们可以创建两个 Replicat 组，一个进程组由一个进程组成（Extract 进程或者 Replicat 进程），一个相应的参数文件，一个 Checkpoint 文件，以及其它与之相关的文件
如果处理组中的进程是 Replicat 进程，那么处理组还要包含一个 Checkpoint 表
