PolarDB-X 源码解读系列：DML 之 INSERT IGNORE 流程

作者：潜璟

在上一篇《阿里云数据库 PolarDB - DML 之 Insert 流程》中，我们介绍了 INSERT 的执行流程。而 INSERT IGNORE 与 INSERT 不同，需要对插入值判断是否有 Unique Key 的冲突，并忽略有冲突的插入值。因此本文将进一步介绍 PolarDB-X 中 INSERT IGNORE 的执行流程，其根据插入的表是否有 GSI 也有所变化。

下推执行

如果插入的表只有一张主表，没有 GSI，那么只需要将 INSERT IGNORE 直接发送到对应的物理表上，由 DN 自行忽略存在冲突的值。在这种情况下，INSERT IGNORE 的执行过程和 INSERT 基本上相同，读者可以参考之前的源码阅读文章。

逻辑执行

而在有 GSI 的情况下，就不能简单地将 INSERT IGNORE 分别下发到主表和 GSI 对应的物理分表上，否则有可能出现主表和 GSI 数据不一致的情况。举个例子：

create table t1 (a int primary key, b int, global index g1(b) dbpartition by hash(b)) dbpartition by hash(a);
insert ignore into t1 values (1,1),(1,2);
复制

对于插入的两条记录，它们在主表上位于同一个物理表（a 相同），但是在 GSI 上位于不同的物理表（b 不相同），如果直接下发 INSERT IGNORE 的话，主表上只有 (1,1) 能够成功插入（主键冲突），而在 GSI 上 (1,1) 和 (1,2) 都能成功插入，于是 GSI 比主表多了一条数据。

针对这种情况，一种解决方案是根据插入值中的 Unique Key，先到数据库中 SELECT 出有可能冲突的数据到 CN，然后在 CN 判断冲突的值并删除。

进行 SELECT 的时候，最简单的方式就是将所有的 SELECT 直接发送到主表上，但是主表上可能没有对应的 Unique Key，这就导致 SELECT 的时候会进行全表扫描，影响性能。所以在优化器阶段，我们会根据 Unique Key 是在主表还是 GSI 上定义的来确定相应的 SELECT 需要发送到主表还是 GSI，具体代码位置：

com.alibaba.polardbx.optimizer.core.planner.rule.OptimizeLogicalInsertRule#groupUkByTable

protected Map<String, List<List<String>>> groupUkByTable(LogicalInsertIgnore insertIgnore,
                                                             ExecutionContext executionContext) {
        // 找到每个 Unique Key 在主表和哪些 GSI 中存在
        Map<Integer, List<String>> ukAllTableMap = new HashMap<>();
        for (int i = 0; i < uniqueKeys.size(); i++) {
            List<String> uniqueKey = uniqueKeys.get(i);
            for (Map.Entry<String, Map<String, Set<String>>> e : writableTableUkMap.entrySet()) {
                String currentTableName = e.getKey().toUpperCase();
                Map<String, Set<String>> currentUniqueKeys = e.getValue();
                boolean found = false;
                for (Set<String> currentUniqueKey : currentUniqueKeys.values()) {
                    if (currentUniqueKey.size() != uniqueKey.size()) {
                        continue;
                    }
                    boolean match = currentUniqueKey.containsAll(uniqueKey);
                    if (match) {
                        found = true;
                        break;
                    }
                }
                if (found) {
                    ukAllTableMap.computeIfAbsent(i, k -> new ArrayList<>()).add(currentTableName);
                }
            }
        }

        // 确定是在哪一个表上进行 SELECT
        for (Map.Entry<Integer, List<String>> e : ukAllTableMap.entrySet()) {
            List<String> tableNames = e.getValue();

            if (tableNames.contains(primaryTableName.toUpperCase())) {
                tableUkMap.computeIfAbsent(primaryTableName.toUpperCase(), k -> new ArrayList<>())
                    .add(uniqueKeys.get(e.getKey()));
            } else {
                final boolean onlyNonPublicGsi =
                    tableNames.stream().noneMatch(tn -> GlobalIndexMeta.isPublished(executionContext, sm.getTable(tn)));

                boolean found = false;
                for (String tableName : tableNames) {
                    if (!onlyNonPublicGsi && GlobalIndexMeta.isPublished(executionContext, sm.getTable(tableName))) {
                        tableUkMap.computeIfAbsent(tableName, k -> new ArrayList<>()).add(uniqueKeys.get(e.getKey()));
                        found = true;
                        break;
                    } else if (onlyNonPublicGsi && GlobalIndexMeta.canWrite(executionContext, sm.getTable(tableName))) {
                        tableUkMap.computeIfAbsent(tableName, k -> new ArrayList<>()).add(uniqueKeys.get(e.getKey()));
                        found = true;
                        break;
                    }
                }
            }
        }

        return tableUkMap;
    }
复制

而到了执行阶段，我们在 LogicalInsertIgnoreHandler 中处理 INSERT IGNORE。我们首先会进入 getDuplicatedValues 函数，其通过下发 SELECT 的方式查找表中已有的冲突的 Unique Key 的记录。我们将下发的 SELECT 语句中选择的列设置为 (value_index, uk_index, pk)。其中 value_index 和 uk_index 均为的常量。

举个例子，假设有表：

CREATE TABLE `t` (
    `id` int(11) NOT NULL,
    `a` int(11) NOT NULL,
    `b` int(11) NOT NULL,
    PRIMARY KEY (`id`),
    UNIQUE GLOBAL KEY `g_i_a` (`a`) COVERING (`id`) DBPARTITION BY HASH(`a`)
) DBPARTITION BY HASH(`id`)
复制

以及一条 INSERT IGNORE 语句：

INSERT IGNORE INTO t VALUES (1,2,3),(2,3,4),(3,4,5);
复制

假设在 PolarDB-X 中执行时，其会将 Unique Key 编号为

0: id
1: g_i_a
复制

INSERT IGNORE 语句中插入的每个值分别编号为

0: (1,2,3)
1: (2,3,4)
2: (3,4,5)
复制

那么对于 (2,3,4) 的 UNIQUE KEY 构造的 GSI 上的 SELECT 即为：

# 查询 GSI

SELECT 1 as `value_index`, 1 as `uk_index`, `id`
FROM `g_i_a_xxxx`
WHERE `a` in 3;
复制

假设表中已经存在 (5,3,6)，那么这条 SELECT 的返回结果即为 (1,1,5)。此外，由于不同的 Unique Key 的 SELECT 返回格式是相同的，所以我们会将同一个物理库上不同的SELECT 查询 UNION 起来发送，以一次性得到多个结果，减少 CN 和 DN 之间的交互次数。只要某个 Unique Key 有重复值，我们就能根据 value_index 和 uk_index 确定是插入值的哪一行的哪个 Unique Key 是重复的。

当得到所有的返回结果之后，我们对数据进行去重。我们将上一步得到的冲突的的值放入一个 SET 中，然后顺序扫描所有的每一行插入值，如果发现有重复的就跳过该行，否则就将该行也加入到 SET 中（因为插入值之间也有可能存在相互冲突）。去重完毕之后，我们就得到了所有不存在冲突的值，将这些值插入到表中之后就完成了一条 INSERT IGNORE 的执行。

逻辑执行的执行流程：

com.alibaba.polardbx.repo.mysql.handler.LogicalInsertIgnoreHandler#doExecute

protected int doExecute(LogicalInsert insert, ExecutionContext executionContext,
                            LogicalInsert.HandlerParams handlerParams) {
        // ...

        try {
            Map<String, List<List<String>>> ukGroupByTable = insertIgnore.getUkGroupByTable();
            List<Map<Integer, ParameterContext>> deduplicated;
            List<List<Object>> duplicateValues;
            // 获取表中已有的 Unique Key 冲突值
            duplicateValues = getDuplicatedValues(insertIgnore, LockMode.SHARED_LOCK, executionContext, ukGroupByTable,
                (rowCount) -> memoryAllocator.allocateReservedMemory(
                    MemoryEstimator.calcSelectValuesMemCost(rowCount, selectRowType)), selectRowType, true,
                handlerParams);

            final List<Map<Integer, ParameterContext>> batchParameters =
                executionContext.getParams().getBatchParameters();

            // 根据上一步得到的结果，去掉 INSERT IGNORE 中的冲突值
            deduplicated = getDeduplicatedParams(insertIgnore.getUkColumnMetas(), insertIgnore.getBeforeUkMapping(),
                insertIgnore.getAfterUkMapping(), RelUtils.getRelInput(insertIgnore), duplicateValues,
                batchParameters, executionContext);

            if (!deduplicated.isEmpty()) {
                insertEc.setParams(new Parameters(deduplicated));
            } else {
                // All duplicated
                return affectRows;
            }

            // 执行 INSERT
            try {
                if (gsiConcurrentWrite) {
                    affectRows = concurrentExecute(insertIgnore, insertEc);
                } else {
                    affectRows = sequentialExecute(insertIgnore, insertEc);
                }
            } catch (Throwable e) {
                handleException(executionContext, e, GeneralUtil.isNotEmpty(insertIgnore.getGsiInsertWriters()));
            }
        } finally {
            selectValuesPool.destroy();
        }
        return affectRows;
    }
复制

RETURNING 优化

上一节提到的 INSERT IGNORE 的逻辑执行方式，虽然保证了数据的正确性，但是也使得一条 INSERT IGNORE 语句至少需要 CN 和 DN 的两次交互才能完成（第一次 SELECT，第二次 INSERT），影响了 INSERT IGNORE 的执行性能。

目前的 DN 已经支持了 AliSQL 的 RETURNING 优化，其可以在 DN 的 INSERT IGNORE 执行完毕之后返回成功插入的值。利用这一功能，PolarDB-X 对 INSERT IGNORE 进行了进一步的优化：直接将 INSERT IGNORE 下发，如果在主表和 GSI 上全部成功返回，那么就说明插入值中没有冲突，于是就成功完成该条 INSERT IGNORE 的执行；否则就将多插入的值删除。

执行时，CN 首先会根据上文中的语法下发带有 RETURNING 的物理 INSERT IGNORE 语句到 DN，比如：

call dbms_trans.returning("a", "insert into t1_xxxx values(1,1)");
复制

其中返回列是主键，用来标识插入的一批数据中哪些被成功插入了；t1_xxxx 是逻辑表 t1 的一个物理分表。当主表和 GSI 上的所有 INSERT IGNORE 执行完毕之后，我们计算主表和 GSI 中成功插入值的交集作为最后的结果，然后删除多插入的值。这部分代码在

com.alibaba.polardbx.repo.mysql.handler.LogicalInsertIgnoreHandler#getRowsToBeRemoved

private Map<String, List<List<Object>>> getRowsToBeRemoved(String tableName,
                                                               Map<String, List<List<Object>>> tableInsertedValues,
                                                               List<Integer> beforePkMapping,
                                                               List<ColumnMeta> pkColumnMetas) {
        final Map<String, Set<GroupKey>> tableInsertedPks = new TreeMap<>(String.CASE_INSENSITIVE_ORDER);
        final Map<String, List<Pair<GroupKey, List<Object>>>> tablePkRows =
            new TreeMap<>(String.CASE_INSENSITIVE_ORDER);
        tableInsertedValues.forEach((tn, insertedValues) -> {
            final Set<GroupKey> insertedPks = new TreeSet<>();
            final List<Pair<GroupKey, List<Object>>> pkRows = new ArrayList<>();
            for (List<Object> inserted : insertedValues) {
                final Object[] groupKeys = beforePkMapping.stream().map(inserted::get).toArray();
                final GroupKey pk = new GroupKey(groupKeys, pkColumnMetas);
                insertedPks.add(pk);
                pkRows.add(Pair.of(pk, inserted));
            }
            tableInsertedPks.put(tn, insertedPks);
            tablePkRows.put(tn, pkRows);
        });

        // Get intersect of inserted values
        final Set<GroupKey> distinctPks = new TreeSet<>();
        for (GroupKey pk : tableInsertedPks.get(tableName)) {
            if (tableInsertedPks.values().stream().allMatch(pks -> pks.contains(pk))) {
                distinctPks.add(pk);
            }
        }

        // Remove values which not exists in at least one insert results
        final Map<String, List<List<Object>>> tableDeletePks = new TreeMap<>(String.CASE_INSENSITIVE_ORDER);
        tablePkRows.forEach((tn, pkRows) -> {
            final List<List<Object>> deletePks = new ArrayList<>();
            pkRows.forEach(pkRow -> {
                if (!distinctPks.contains(pkRow.getKey())) {
                    deletePks.add(pkRow.getValue());
                }
            });
            if (!deletePks.isEmpty()) {
                tableDeletePks.put(tn, deletePks);
            }
        });
        return tableDeletePks;
    }
复制

与上一节的逻辑执行的“悲观执行”相比，使用 RETURNING 优化的 INSERT IGNORE 相当于“乐观执行”，如果插入的值本身没有冲突，那么一条 INSERT IGNORE 语句 CN 和 DN 间只需要一次交互即可；而在有冲突的情况下，我们需要下发 DELETE 语句将主表或 GSI 中多插入的值删除，于是 CN 和 DN 间需要两次交互。可以看出，即便是有冲突的情况，CN 和 DN 间的交互次数也不会超过上一节的逻辑执行。因此在无法直接下推的情况下，INSERT IGNORE 的执行策略是默认使用 RETURNING 优化执行。

当然 RETURNING 优化的使用也有一些限制，比如插入的 Value 有重复主键时就不能使用，因为这种情况下无法判断具体是哪一行被成功插入，哪一行需要删除；具体可以阅读代码中的条件判断。当不能使用 RETURNING 优化时，系统会自动选择上一节中的逻辑执行方式执行该条 INSERT IGNORE 语句以保证数据的正确性。

使用 RETURNING 优化的执行流程：

com.alibaba.polardbx.repo.mysql.handler.LogicalInsertIgnoreHandler#doExecute

protected int doExecute(LogicalInsert insert, ExecutionContext executionContext,
                            LogicalInsert.HandlerParams handlerParams) {
        // ...

        // 判断能否使用 RETURNING 优化
        boolean canUseReturning =
            executorContext.getStorageInfoManager().supportsReturning() && executionContext.getParamManager()
                .getBoolean(ConnectionParams.DML_USE_RETURNING) && allDnUseXDataSource && gsiCanUseReturning
                && !isBroadcast && !ComplexTaskPlanUtils.canWrite(tableMeta);

        if (canUseReturning) {
            canUseReturning = noDuplicateValues(insertIgnore, insertEc);
        }

        if (canUseReturning) {
            // 执行 INSERT IGNORE 并获得返回结果
            final List<RelNode> allPhyPlan =
                new ArrayList<>(replaceSeqAndBuildPhyPlan(insertIgnore, insertEc, handlerParams));
            getPhysicalPlanForGsi(insertIgnore.getGsiInsertIgnoreWriters(), insertEc, allPhyPlan);
            final Map<String, List<List<Object>>> tableInsertedValues =
                executeAndGetReturning(executionContext, allPhyPlan, insertIgnore, insertEc, memoryAllocator,
                    selectRowType);

            // ...

            // 生成 DELETE
            final boolean removeAllInserted =
                targetTableNames.stream().anyMatch(tn -> !tableInsertedValues.containsKey(tn));

            if (removeAllInserted) {
                affectedRows -=
                    removeInserted(insertIgnore, schemaName, tableName, isBroadcast, insertEc, tableInsertedValues);
                if (returnIgnored) {
                    ignoredRows = totalRows;
                }
            } else {
                final List<Integer> beforePkMapping = insertIgnore.getBeforePkMapping();
                final List<ColumnMeta> pkColumnMetas = insertIgnore.getPkColumnMetas();

                // 计算所有插入值的交集
                final Map<String, List<List<Object>>> tableDeletePks =
                    getRowsToBeRemoved(tableName, tableInsertedValues, beforePkMapping, pkColumnMetas);

                affectedRows -=
                    removeInserted(insertIgnore, schemaName, tableName, isBroadcast, insertEc, tableDeletePks);
                if (returnIgnored) {
                    ignoredRows +=
                        Optional.ofNullable(tableDeletePks.get(insertIgnore.getLogicalTableName())).map(List::size)
                            .orElse(0);
                }

            }

            handlerParams.optimizedWithReturning = true;

            if (returnIgnored) {
                return ignoredRows;
            } else {
                return affectedRows;
            }
        } else {
            handlerParams.optimizedWithReturning = false;
        }

        // ...
    }
复制

最后以一个例子来展现 RETURNING 优化的执行流程与逻辑执行的不同。通过 /*+TDDL:CMD_EXTRA(DML_USE_RETURNING=TRUE)*/ 这条 HINT，用户可以手动控制是否使用 RETURNING 优化。

首先建表并插入一条数据：

CREATE TABLE `t` (
    `id` int(11) NOT NULL,
    `a` int(11) NOT NULL,
    `b` int(11) NOT NULL,
    PRIMARY KEY (`id`),
    UNIQUE GLOBAL KEY `g_i_a` (`a`) COVERING (`id`) DBPARTITION BY HASH(`a`)
) DBPARTITION BY HASH(`id`);

INSERT INTO t VALUES (1,3,3);
复制

再执行一条 INSERT IGNORE：

INSERT IGNORE INTO t VALUES (1,2,3),(2,3,4),(3,4,5);
复制

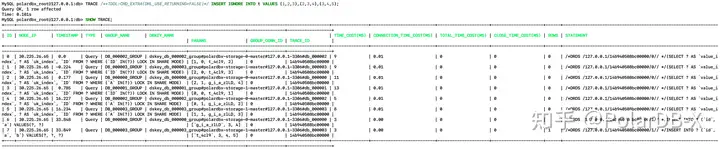

其中 (1,2,3) 与 (1,3,3) 主键冲突，(2,3,4) 与 (1,3,3) 对于 Unique Key g_i_a 冲突。如果是 RETURNING 优化：

可以看到 PolarDB-X 先进行了 INSERT IGNORE，再将多插入的数据删除：(1,2,3) 在主表上冲突在 UGSI 上成功插入，(2,3,4) 在 UGSI 上冲突在主表上成功插入，因此分别下发对应的 DELETE 到 UGSI 和主表上。

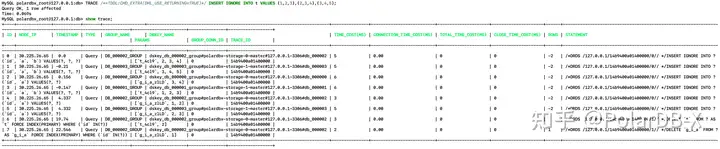

如果关闭 RETURNING 优化，逻辑执行：

可以看到 PolarDB-X 先进行了 SELECT，再将没有冲突的数据 (3,4,5) 插入。

小结

本文介绍了 PolarDB-X 中 INSERT IGNORE 的执行流程。除了 INSERT IGNORE 之外，还有一些 DML 语句在执行时也需要进行重复值的判断，比如 REPLACE、INSERT ON DUPLICATE KEY UPDATE 等，这些语句在有 GSI 的情况下均采用了逻辑执行的方式，即先进行 SELECT 再进行判重、更新等操作，感兴趣的读者可以自行阅读相关代码。

文章来源：阿里云数据库
