在另一个blog中，阐述了binlog以及group commit的机制，binlog在MySQL中主要是用来做主从同步的，为了提高从库的性能，在5.6中引入了基于database的并行复制，之后又有了基于Logical_clock（group commit）的并行复制。
之前一直知道MySQL的主从同步是个痛点，但是没有细看。本文笔者从0开始了解，对MySQL5.7代码的简单阅读，阐述MySQL基于binlog的主从同步基本原理。
GTID-based replication
配置
既然从0开始，首先还是得知道怎么配置。
主库赋予权限并锁定
mysql -h $MASTER_HOST "-P$MASTER_PORT" "-u$USER" "-p$PASS" $DB <<-EOSQL
GRANT REPLICATION SLAVE ON *.* TO '$USER'@'%' IDENTIFIED BY '$PASS';
FLUSH PRIVILEGES;
FLUSH TABLES WITH READ LOCK;
EOSQL复制我们可以见将该语句丢到后台：
mysql -h $MASTER_HOST "-P$MASTER_PORT" "-u$USER" "-p$PASS" $DB <<-EOSQL &
GRANT REPLICATION SLAVE ON *.* TO '$USER'@'%' IDENTIFIED BY '$PASS';
FLUSH PRIVILEGES;
FLUSH TABLES WITH READ LOCK;
DO SLEEP(3600);
EOSQL复制导出数据
mysqldump -h $MASTER_HOST "-P$MASTER_PORT" "-u$USER" "-p$PASS" --opt --databases $DB $DB2 > $DUMP_FILE
复制获取master的binlog位点
MASTER_STATUS=$(mysql -h $MASTER_HOST "-P$MASTER_PORT" "-u$USER" "-p$PASS" -ANe "SHOW MASTER STATUS;" | awk '{print $1 " " $2}')
LOG_FILE=$(echo $MASTER_STATUS | cut -f1 -d ' ')
LOG_POS=$(echo $MASTER_STATUS | cut -f2 -d ' ')
echo " - Current log file is $LOG_FILE and log position is $LOG_POS"复制释放主库的锁
UNLOCK TABLES;
复制如果丢后台了，则：
kill $! 2>/dev/null
wait $! 2>/dev/null复制restore slave
mysql -h $SLAVE_HOST "-u$USER" -e "DROP DATABASE IF EXISTS $DB; CREATE DATABASE $DB;"
mysql -h $SLAVE_HOST "-u$USER" $DB < $DUMP_FILE复制启动复制
mysql -h $SLAVE_HOST "-u$USER" $DB <<-EOSQL
STOP SLAVE;
CHANGE MASTER TO MASTER_HOST='$MASTER_HOST',
MASTER_PORT=$MASTER_PORT,
MASTER_USER='$USER',
MASTER_PASSWORD='$PASS',
MASTER_LOG_FILE='$LOG_FILE',
MASTER_LOG_POS=$LOG_POS;
START SLAVE;
EOSQL复制检查 slave
SLAVE_OK=$(mysql -h $SLAVE_HOST "-u$USER" -e "SHOW SLAVE STATUS\G;" | grep 'Waiting for master')
复制
基本介绍
MySQL的GTID是全局事务ID，每个事务由GTID标识，在master上跟踪事务状态并在slave上应用。gtid在整个复制集群中是唯一的，slave中如果重做了某个gtid标识的事务，那么后续该gtid标识的事务则不予理睬（参数enforce-gtid-consistency）。
GTID具体就是由冒号连接的两个ID的组合：
GTID = source_id:transaction_id复制
source_id就是master的server_id（server_uuid上面配置中体现）。transaction_id是一个序列值，表示哪些事务在master上commit成功了。比如，3E11FA47-71CA-11E1-9E33-C80AA9429562:23
表示在uuid=3E11FA47-71CA-11E1-9E33-C80AA9429562的server上事务号23的事务提交成功了。
GTID set
2174B383-5441-11E8-B90A-C80AA9429562:1-3:11:47-49, 24DA167-0C0C-11E8-8442-00059A3C7B00:1-19复制一组gtid可以表示为一个gtid set；如上例，具体语法如下。
gtid_set:
uuid_set [, uuid_set] ...
| ''
uuid_set:
uuid:interval[:interval]...
uuid:
hhhhhhhh-hhhh-hhhh-hhhh-hhhhhhhhhhhh
h:
[0-9|A-F]
interval:
n[-n]
(n >= 1)复制
在master上的binlog中，一个事务的binlog前会带有一个gtid event，标识该事务的gtid；并且gtid的生成确保是单调的，并且是没有空隙的。如果事务没有写入到binlog中，那么就不会生成gtid（比如事务是只读的）。如下面的binlog日志：
mysqlbinlog --no-defaults mysql-bin.091309 | grep GTID -A 5 -B 6
...
#200408 6:59:43 server id 68825538 end_log_pos 35315355 CRC32 0x0e29a8d8 GTID last_committed=38792 sequence_number=38793 rbr_only=yes
/*!50718 SET TRANSACTION ISOLATION LEVEL READ COMMITTED*//*!*/;
SET @@SESSION.GTID_NEXT= '5fde1f05-9ef2-11e9-ba63-6c92bf69212a:99002437374'/*!*/;
# at 35315355
#200408 6:59:43 server id 68825538 end_log_pos 35315418 CRC32 0x574b0538 Query thread_id=330385 exec_time=0 error_code=0
SET TIMESTAMP=1586300383/*!*/;
BEGIN
/*!*/;
--
jQXfx/ZtEw==
'/*!*/;
# at 35316037
#200408 6:59:43 server id 68825538 end_log_pos 35316068 CRC32 0xbcfd1374 Xid = 13297501201
COMMIT/*!*/;
...复制
系统表mysql.gtid_executed
维护了已经应用过的gtid。如下：
root@127.0.0.1 [sbtest]
> show master status;
+---------------+----------+--------------+------------------+------------------------------------------+
| File | Position | Binlog_Do_DB | Binlog_Ignore_DB | Executed_Gtid_Set |
+---------------+----------+--------------+------------------+------------------------------------------+
| binlog.000005 | 194 | | | 3acb9a39-74b8-11ea-8821-fa163e02960f:1-3 |
+---------------+----------+--------------+------------------+------------------------------------------+
1 row in set (0.00 sec)
root@127.0.0.1 [sbtest]
> select * from mysql.gtid_executed;
+--------------------------------------+----------------+--------------+
| source_uuid | interval_start | interval_end |
+--------------------------------------+----------------+--------------+
| 3acb9a39-74b8-11ea-8821-fa163e02960f | 1 | 2 |
| 3acb9a39-74b8-11ea-8821-fa163e02960f | 3 | 3 |
+--------------------------------------+----------------+--------------+
2 rows in set (0.00 sec)复制
在slave端，如果某个gtid对应的binlog正在执行，那么此时如果执行相同gtid的binlog会被block。binlog中也有gtid的状态相关的event（Gtid_log_event），如果崩溃的时候没有及时更新gtid_executed的数据，那么恢复的时候会从binlog中读取。
并行复制
并发复制时，last_master_timestamp的更新是在从库事务执行结束后，如果出现一个很大的事务，主从延迟的时间就会变大，可以通过如下操作开启MTS，提高复制速度；
stop slave;
set global slave_parallel_type='logical_clock';
set global slave_parallel_workers=10;
start slave;复制
slave_parallel_type
有DATABASE、LOGICAL_CLOCK，这里主要介绍Logical_clock的机制。Logical clock原来是基于commit order，在5.7中是基于lock interval的；原理是类似的，只不过无冲突区更宽，使得并发程度更高。
由于在MySQL中写入是基于两阶段锁的并发控制（读是通过ReadView或锁），并且我们知道锁的释放是在XA-engine-commit阶段（InnoDB）；那么，在Master端同时处于prepare阶段且未提交的事务就不会存在锁冲突，在Slave端执行时都可以并行执行，这就是基于commit order的Logical clock。
基本原理是这样，下面简单了解下具体Master和Slave是怎么用的。
Master
MySQL的master在MYSQL_BIN_LOG中，维护一个递增的全局事务号：
class MYSQL_BIN_LOG: public TC_LOG
{
Logical_clock max_committed_transaction; //最后一次组提交的事务中最大sequence_number
Logical_clock transaction_counter; //全局递增数值，表征每一个事务
}复制
每个事务本身也维护自己的序列号和依赖的last_commited_id：
class Transaction_ctx{
/* Binlog-specific logical timestamps. */
/*
Store for the transaction's commit parent sequence_number.
The value specifies this transaction dependency with a "parent"
transaction.
The member is assigned, when the transaction is about to commit
in binlog to a value of the last committed transaction's sequence_number.
This and last_committed as numbers are kept ever incremented
regardless of binary logs being rotated or when transaction
is logged in multiple pieces.
However the logger to the binary log may convert them
according to its specification.
*/
int64 last_committed;
int64 sequence_number;
}复制
事务中每条DML在prepare时，会更新自己last_committed（store_commit_parent）；这样last_commit_id实际上就是事务最后一个DML时的逻辑时间戳。
if (!cache_mngr->stmt_cache.is_binlog_empty())
{
/*
Commit parent identification of non-transactional query has
been deferred until now, except for the mixed transaction case.
*/
trn_ctx->store_commit_parent(m_dependency_tracker.get_max_committed_timestamp());
if (cache_mngr->stmt_cache.finalize(thd))
DBUG_RETURN(RESULT_ABORTED);
stmt_stuff_logged= true;
}复制
在另一篇文章介绍的binlog组提交中，在flush阶段，会将binlog的信息完全准备好，这里就包括Gtid Event；如下binlog日志的Gtid Event。
mysqlbinlog --no-defaults mysql-bin.091309 | grep GTID
#200408 6:59:30 server id 68825538 end_log_pos 10898580 CRC32 0xfbc95f0f GTID last_committed=11786 sequence_number=11788 rbr_only=yes
SET @@SESSION.GTID_NEXT= '5fde1f05-9ef2-11e9-ba63-6c92bf69212a:99002410369'/*!*/;
#200408 6:59:30 server id 68825538 end_log_pos 10899500 CRC32 0x578388cc GTID last_committed=11787 sequence_number=11789 rbr_only=yes
SET @@SESSION.GTID_NEXT= '5fde1f05-9ef2-11e9-ba63-6c92bf69212a:99002410370'/*!*/;
#200408 6:59:30 server id 68825538 end_log_pos 10900014 CRC32 0x8687b9b7 GTID last_committed=11789 sequence_number=11790 rbr_only=yes
SET @@SESSION.GTID_NEXT= '5fde1f05-9ef2-11e9-ba63-6c92bf69212a:99002410371'/*!*/;
#200408 6:59:30 server id 68825538 end_log_pos 10900490 CRC32 0x0524496a GTID last_committed=11789 sequence_number=11791 rbr_only=yes
SET @@SESSION.GTID_NEXT= '5fde1f05-9ef2-11e9-ba63-6c92bf69212a:99002410372'/*!*/;
#200408 6:59:30 server id 68825538 end_log_pos 10900965 CRC32 0x0379b50f GTID last_committed=11791 sequence_number=11792 rbr_only=yes
SET @@SESSION.GTID_NEXT= '5fde1f05-9ef2-11e9-ba63-6c92bf69212a:99002410373'/*!*/;
#200408 6:59:30 server id 68825538 end_log_pos 10902208 CRC32 0xba48e69e GTID last_committed=11792 sequence_number=11793 rbr_only=yes
SET @@SESSION.GTID_NEXT= '5fde1f05-9ef2-11e9-ba63-6c92bf69212a:99002410374'/*!*/;
#200408 6:59:30 server id 68825538 end_log_pos 10902706 CRC32 0x9ccfd55b GTID last_committed=11792 sequence_number=11794 rbr_only=yes复制
上面提到的Logical Clock是一个整数，而整数在计算机内是有上限的；为避免整数溢出，基于binlog的实际存储是分文件的方式，当达到一定大小后，会进行rotate的情况；实际上，Logical clock内维护一个offset，即rotate的时候的transaction_counter
；而实际存储在Gtid Event内的last_commited_id和sequence_number是：
last_commited_id = Transaction_ctx.last_committed - MYSQL_BIN_LOG.max_committed_transactions.offset
sequence_number = Transaction_ctx.sequence_number - MYSQL_BIN_LOG.max_committed_transactions.offset
最后，在GroupCommit的commit阶段，将该Group中Transaction_ctx.sequence_number最大的更新到MYSQL_BIN_LOG.max_committed_transactions中。
Slave
在Slave端IO线程不断收binlog，写relaylog；SQL Coordinator与IO线程会竞争锁读binlog，并决定是自己串行回放，还是分发给worker并行回放。具体使用那种并行方式，参见 class Mts_submode_logical_clock : public Mts_submode
。

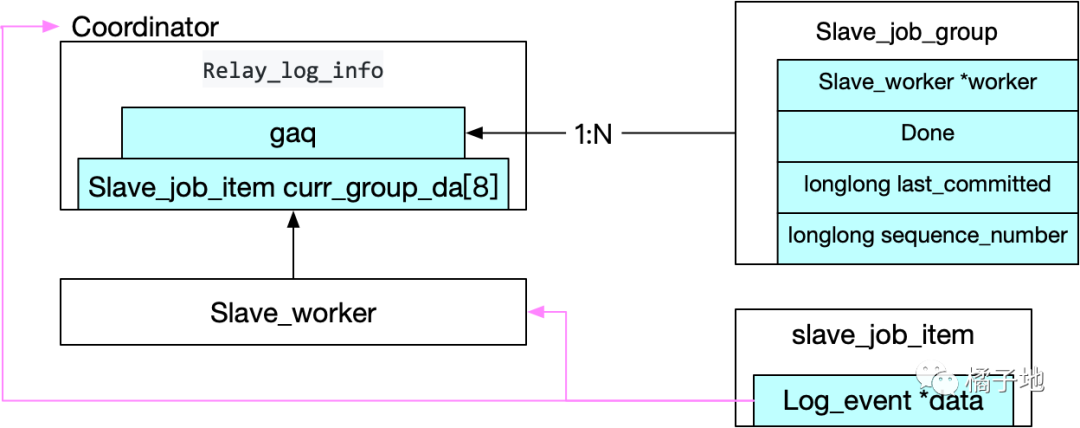

Coordinator和Worker的信息都保存在以Relay_log_info为父类的结构中。在Slave端，Coordinator按事务为单位，将读出的event用Slave_job_group
分装，然后，追加到gaq（Group Append Queue？）中；
在使用Logical Clock的方式并发回放中，需要注意线程同步点：
Coordinator决定将event分发给某个Worker后，需要等待前面并发Group回放完成：就是检查当前事务的last_committed是否大于所有正在回放的事务中最小的sequence number
wait_for_last_committed_trx(rli, last_committed, lwm_estimate)
// 涉及到的锁和信号量
/*
Lock to acquire by methods that concurrently update lwm of committed
transactions and the min waited timestamp and its index.
*/
mysql_mutex_t mts_gaq_LOCK;
mysql_cond_t logical_clock_cond;复制
Coordinator决定自己串行回放Event，同样要等待，参见函数wait_for_workers_to_finish
##########################
偶然发现好久没更的公众号，居然还涨粉了。。赶紧把最近看的一点东西分享一下，让这个sleep号偶尔active一下😄；
ps, 以上为笔者粗浅认识，如有错误，欢迎指正；同时欢迎点击阅读原文获取更多信息。
