K8S作为主流的容器编排工具，搭建一个完整的K8S集群的方式也是有很多种，包括第三方的一些工具：

• 「使用minikube安装单节点集群，用于测试」
• 「采用工具kubeadm」
• 「使用kubespray，google官方提供的工具。」
• 「全手动:二进制方式安装」
• 「全自动安装:rancher 、kubesphere」

在官网中也提供了两种方式给我们在线学习的方式部署集群，就是外网有点慢

https://kubernetes.io/zh-cn/docs/tutorials/kubernetes-basics/create-cluster/cluster-interactive/

复制

其实搭建一个Kubernetes集群本身并不复杂，主要分为以下四个步骤

• 「centos7.9操作系统配置」

  这个在安装centos7.9的时候，就可以配置，推荐使用centos7.7以上版本

• 「k8s集群镜像下载」

  由于是外网的，镜像下载很慢，最好提前下载

• 「搭建k8s集群」

• 「k8s集群网络配置」

接下来我就以一个干净的centos7.9，完成以上几个步骤，搭建一个Kubernetes集群

一、 Kubernetes集群安装要求

• 「硬件要求」

• 「集群节点」

二、centos7的安装与系统配置

centos7的安装与系统配置在之前的文章《centos安装》有详细的介绍与步骤，

centos安装在我的个人CSDN【星河之码】中已发布，可以自行搜索

这里就不再赘述，参考之前的文章即可，这里安装K8S需要再加一些配置，如下

• 「开启IPVS」

  K8S的负载均衡是通过Ip做的

#安装IPVS
yum -y install ipset ipvsdm
#编译ipvs.modules文件
vi etc/sysconfig/modules/ipvs.modules
#文件内容如下
#!/bin/bash
modprobe -- ip_vs
modprobe -- ip_vs_rr
modprobe -- ip_vs_wrr
modprobe -- ip_vs_sh
modprobe -- nf_conntrack
#赋予权限并执行
chmod 755 etc/sysconfig/modules/ipvs.modules && bash etc/sysconfig/modules/ipvs.modules && lsmod | grep -e ip_vs -e nf_conntrack
#重启电脑，检查是否生效
reboot
#查看是否生效
lsmod | grep ip_vs_rr

复制

注意：

在网上很多教程安装K8S需要配置ipvs功能，但是在进行配置时会报错：modprobe: FATAL: Module nf_conntrack_ipv4 not found.

这是因为网上教程中大多使用的3.X版本的内核，上述配置中「最后一个使用的是nf_conntrack_ipv4」，但是现在内核版本都比较高，我的就是5.x

「在高版本内核已经把nf_conntrack_ipv4替换为nf_conntrack了」。所以正确配置应该跟我上面哪个一样

#!/bin/bash
modprobe -- ip_vs
modprobe -- ip_vs_rr
modprobe -- ip_vs_wrr
modprobe -- ip_vs_sh
modprobe -- nf_conntrack

复制

• 「同步时间」

#安装软件
yum -y install ntpdate
#向阿里云服务器同步时间
ntpdate time1.aliyun.com
#删除本地时间并设置时区为上海
rm -rf etc/localtime
ln -s usr/share/zoneinfo/Asia/Shanghai etc/localtime
#查看时间
date -R || date

复制

• 「命令补全」

#安装bash-completion
yum -y install bash-completion bash-completion-extras
#使用bash-completion
source etc/profile.d/bash_completion.sh

复制

• 「关闭swap分区」

#临时关闭：
swapoff -a
#永久关闭：
vi etc/fstab
#将文件中的/dev/mapper/centos-swap这行代码注释掉
#/dev/mapper/centos-swap swap swap defaults 0 0
#高版本的  可能显示一个UUID 如下
#UUID=29eb2c2f-15cb-4a7d-a76f-f6b5fc18bae0 swap                    swap    defaults        0 0
#确认swap已经关闭：若swap行都显示 0 则表示关闭成功
free -m
#如果free -m查看没有变为0可以重启一下服务器试试
reboot

复制

「到这里centos就配置好了，配置好以上内容以后，建议打个镜像，留着以后作为基础镜像使用」

三、安装docker

Docker的安装在另外一篇文章也有详细的介绍与步骤，参考之前的文章即可，同样的，这里安装K8S也需要再加一些配置，如下

• 「修改Cgroup Driver」

#修改daemon.json，新增：
sudo vim etc/docker/daemon.json
"exec-opts": ["native.cgroupdriver=systemd"]
#重启docker服务：
systemctl daemon-reload
systemctl restart docker
#查看修改后状态：
docker info | grep Cgroup

复制

修改cgroup driver可以消除安装k8s集群时的告警：

[WARNING IsDockerSystemdCheck]: detected “cgroupfs” as the Docker cgroup driver. The recommended driver is “systemd”. Please follow the guide at https://kubernetes.io/docs/setup/cri/......

• 「添加私服地址」

  「没有私服可以不添加，这一步骤非必要」

  #编辑配置文件
  vi etc/docker/daemon.json
  #增加仓库配置信息
  # 在daemon.json中添加以下 key，保存退出。此步用于让 docker 信任私有仓库地址 192.168.242.130:5000是harbor的地址
  {"insecure-registries":["192.168.242.130:5000"]}

  复制

• 「开启转发配置」

  这是让外网访问，在之前的文章《Docker-compose》中有讲过为啥要配置这个，可以参考看看篇文章

  #编辑sysctl.conf
  vi etc/sysctl.conf
  #配置转发
  net.ipv4.ip_forward=1
  #保存退出就可以了
  #重启服务，让配置生效
  systemctl restart network
  #查看是否成功,如果返回为“net.ipv4.ip_forward = 1”则表示成功
  sysctl net.ipv4.ip_forward
  #重启docker
  sudo systemctl start docker

  复制

「到这里docker就安装好了，安装好以上内容以后，建议在打个镜像，留着以后作为docker基础镜像使用」

四、使用kubeadm安装K8S

kubeadm是官方推荐的一种安装k8S 的方式，接下来就用kubeadm来安装一个K8S集群，集群包含一个master节点和三个工作节点

先从上述的基础节点中克隆出一个新的虚拟机 k8s-master-01-150  。工作节点可以等我们配置好master之后再从master节点克隆。

由于我们上述表格中固定了几个ip，所以我们可以先修改一下虚拟机的IP和hostname，这样方便后面的区分

4.1 修改虚拟机的IP和hostname

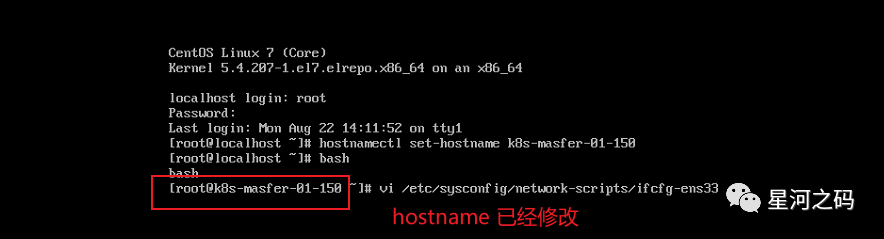

• 「修改虚拟机的hostname」

  hostnamectl set-hostname k8s-master-01-150
  bash

  复制

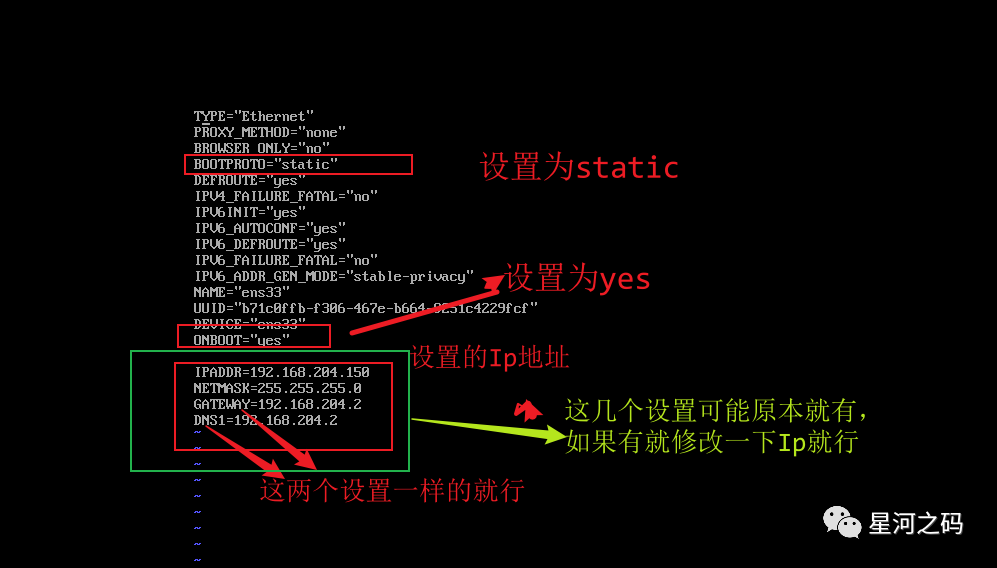

• 「修改虚拟机的Ip」

  #编辑ifcfg-ens33
  vi etc/sysconfig/network-scripts/ifcfg-ens33
  #修改参数
  BOOTPROTO=static   #dhcp：自动分配ip ，static：静态ip
  ONBOOT=yes #开启启动必须是yes
  #设置IP和掩码
  IPADDR=192.168.204.150  # 要设置的Ip地址
  NETMASK=255.255.255.0   # 掩码
  GATEWAY=192.168.204.2  # 子网网关
  DNS1=192.168.204.2   # 跟子网网关就行

  复制

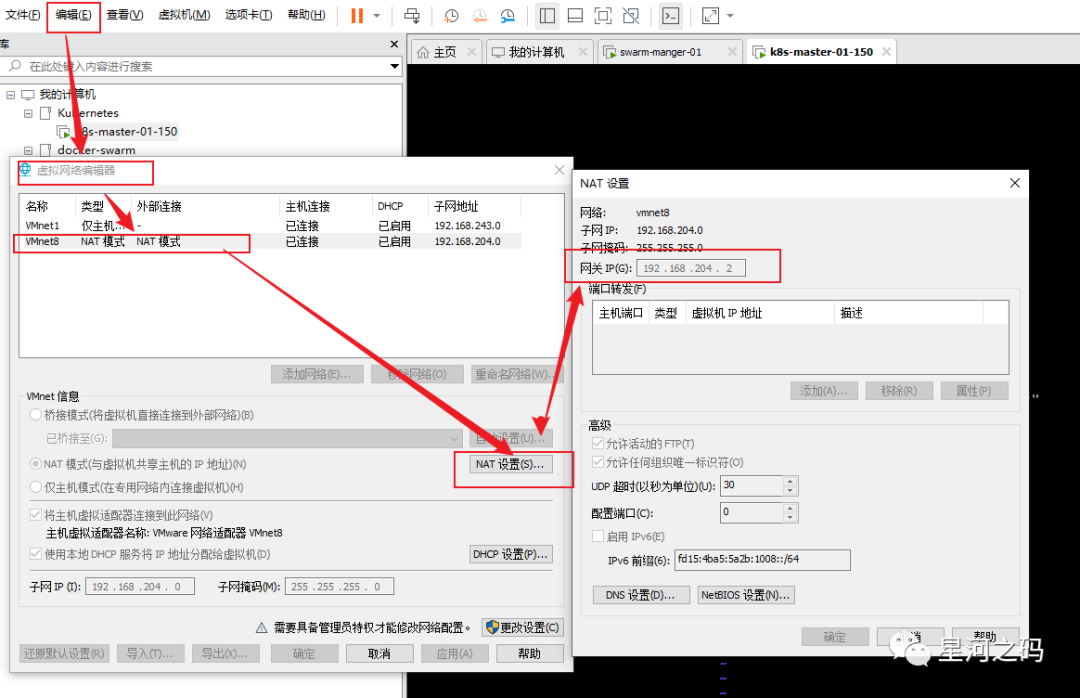

• 「GATEWAY 获取的方式」

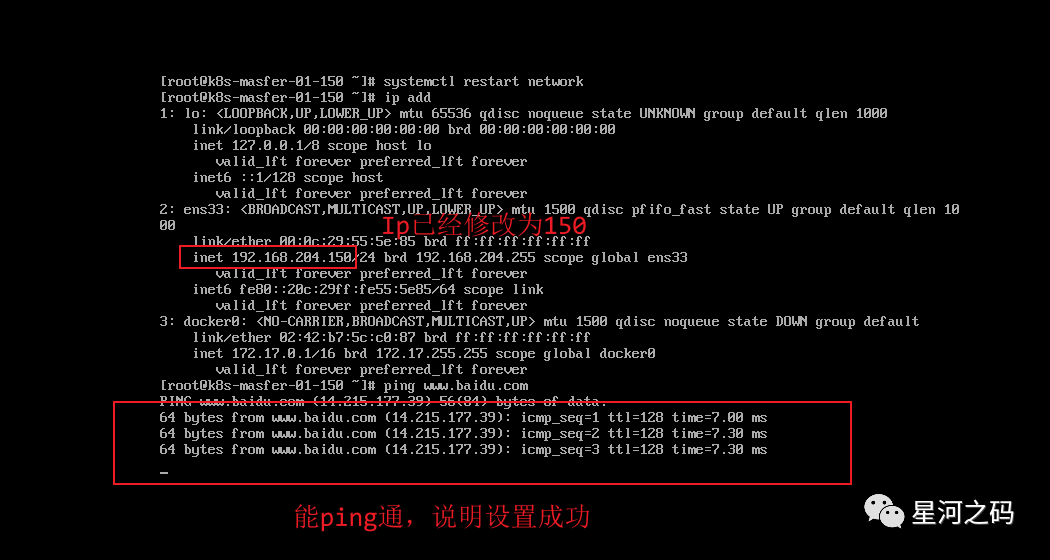

• 「重启网络」

  systemctl restart network

  复制



4.2 安装yum源

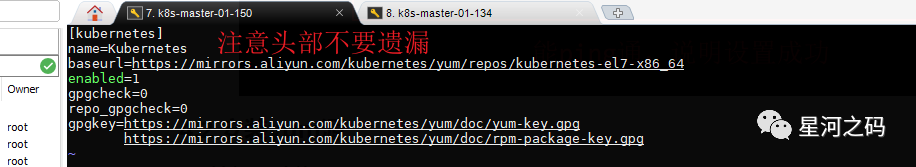

• 「新建repo文件」

  #新建一个repo文件
  vi etc/yum.repos.d/kubernates.repo
  #给repo文件中追加以下内容
  [kubernetes]
  name=Kubernetes
  baseurl=https://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64
  enabled=1
  gpgcheck=0
  repo_gpgcheck=0
  gpgkey=https://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg
  	https://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg

  复制



• 「更新缓存」

  yum clean all
  yum -y makecache

  复制

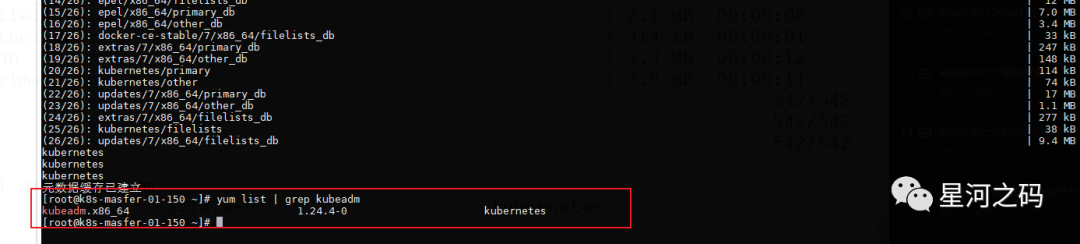

• 「验证源是否可用」

  yum list | grep kubeadm

  复制



• 「查看k8s版本」

  有很多版本，推荐使用1.17.5

  yum list kubelet --showduplicates | sort -r

  复制

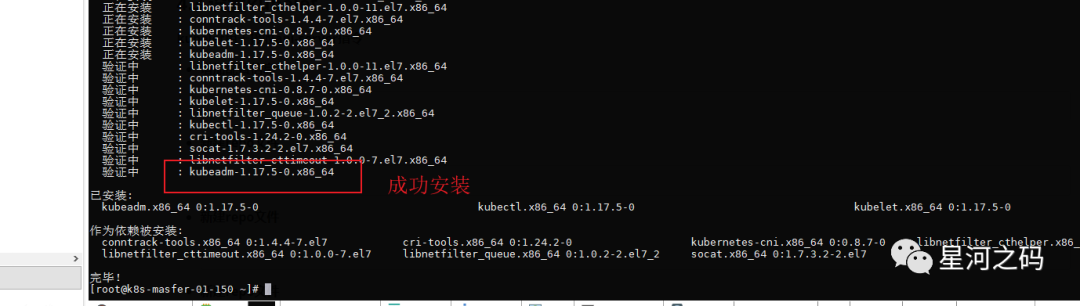

• 「安装k8s-1.17.5」

  1.18版本相对于1.17更新了不少很多东西，我这里选择的是更新之前的版本

  yum install -y kubelet-1.17.5 kubeadm-1.17.5 kubectl-1.17.5

  复制



4.3 设置kubelet

「kubelet用于接收api-server指令」

• 「增加配置信息」

  如果不配置kubelet，可能会导致K8S集群无法启动。为实现docker使用的cgroup driver与kubelet 使用的cgroup的一致性。

  #编辑kubelet
  vi etc/sysconfig/kubelet
  #追加一下配置信息  配置中KUBELET_EXTRA_ARGS= 默认是空的
  KUBELET_EXTRA_ARGS="--cgroup-driver=systemd"

  复制

• 「设置开机启动」

  systemctl enable kubelet

  复制

4.4 初始化镜像

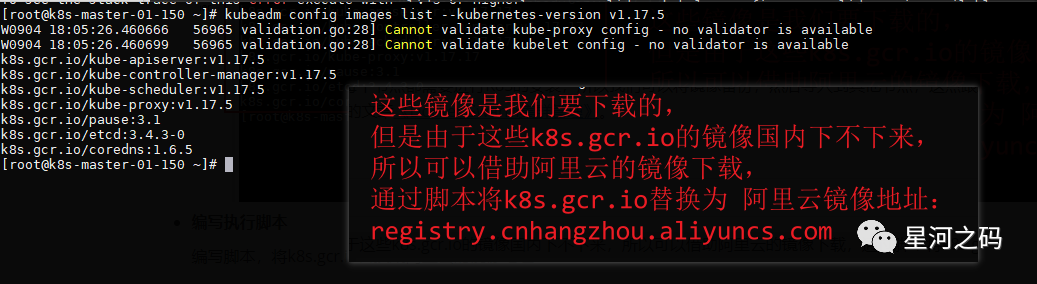

• 「查看安装集群需要的镜像」

  kubeadm config images list
  #最好使用这种带版本的，不带版本有时候会显示不准确，不知道为啥
  kubeadm config images list --kubernetes-version v1.17.5

  复制



• 「编写执行脚本」

  编写脚本，将k8s.gcr.io替换成阿里云的镜像地址

  mkdir -p data
  cd data
  #创建并且编辑脚本文件
  vi init.sh
  #在文件中追加一下内容
  #!/bin/bash
  # 下面的镜像应该去除"k8s.gcr.io"的前缀，版本换成kubeadm config images list命令获取到的版本
  images=(
      kube-apiserver:v1.17.5
      kube-controller-manager:v1.17.5
      kube-scheduler:v1.17.5
      kube-proxy:v1.17.5
      pause:3.1
      etcd:3.4.3-0
      coredns/coredns:1.6.5
  )
  for imageName in ${images[@]};
  do
  	docker pull registry.cn-hangzhou.aliyuncs.com/google_containers/$imageName
  	docker tag registry.cn-hangzhou.aliyuncs.com/google_containers/$imageName k8s.gcr.io/$imageName
  	docker rmi registry.cn-hangzhou.aliyuncs.com/google_containers/$imageName
  done

  复制

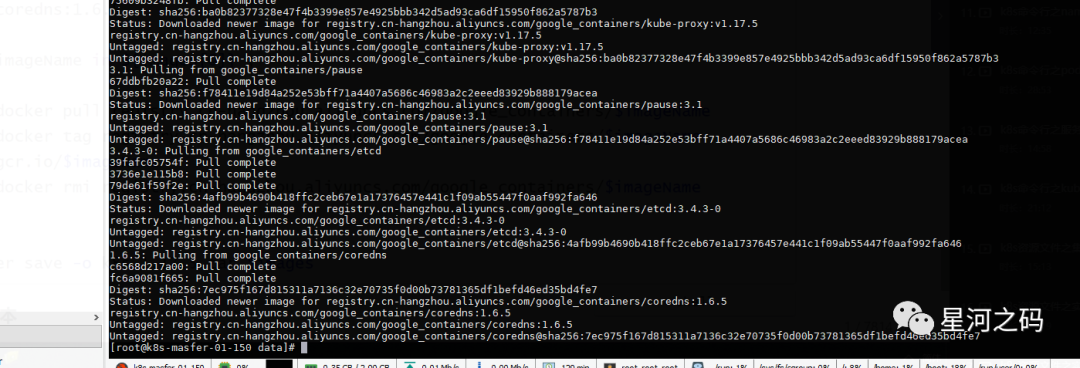

• 「执行脚本」

  #给脚本授权
  chmod 777 data/init.sh
  #进入/data执行脚本
  ./init.sh

  复制



• 「或者换一种方式」

  直接使用kubeadm拉取指定仓库的镜像

  kubeadm config images pull --image-repository registry.aliyuncs.com/google_containers --kubernetes-version v1.17.5

  复制

  下列脚本与以上不同的地方在于修改了镜像tag

  #!/bin/bash
  # Script For Quick Pull K8S Docker Images
  # by Hellxz Zhang <hellxz001@foxmail.com>

  # please run kubeadm for get version msg. e.g `kubeadm config images list --kubernetes-version v1.18.3`
  # then modified the Version's ENV, Saved and Run.

  KUBE_VERSION=v1.17.5
  PAUSE_VERSION=3.1
  CORE_DNS_VERSION=1.6.5
  ETCD_VERSION=3.4.3-0

  # pull aliyuncs mirror docker images
  docker pull registry.cn-hangzhou.aliyuncs.com/google_containers/kube-proxy:$KUBE_VERSION
  docker pull registry.cn-hangzhou.aliyuncs.com/google_containers/kube-controller-manager:$KUBE_VERSION
  docker pull registry.cn-hangzhou.aliyuncs.com/google_containers/kube-apiserver:$KUBE_VERSION
  docker pull registry.cn-hangzhou.aliyuncs.com/google_containers/kube-scheduler:$KUBE_VERSION
  docker pull registry.cn-hangzhou.aliyuncs.com/google_containers/pause:$PAUSE_VERSION
  docker pull registry.cn-hangzhou.aliyuncs.com/google_containers/coredns:$CORE_DNS_VERSION
  docker pull registry.cn-hangzhou.aliyuncs.com/google_containers/etcd:$ETCD_VERSION

  # retag to k8s.gcr.io prefix
  docker tag registry.cn-hangzhou.aliyuncs.com/google_containers/kube-proxy:$KUBE_VERSION  k8s.gcr.io/kube-proxy:$KUBE_VERSION
  docker tag registry.cn-hangzhou.aliyuncs.com/google_containers/kube-controller-manager:$KUBE_VERSION k8s.gcr.io/kube-controller-manager:$KUBE_VERSION
  docker tag registry.cn-hangzhou.aliyuncs.com/google_containers/kube-apiserver:$KUBE_VERSION k8s.gcr.io/kube-apiserver:$KUBE_VERSION
  docker tag registry.cn-hangzhou.aliyuncs.com/google_containers/kube-scheduler:$KUBE_VERSION k8s.gcr.io/kube-scheduler:$KUBE_VERSION
  docker tag registry.cn-hangzhou.aliyuncs.com/google_containers/pause:$PAUSE_VERSION k8s.gcr.io/pause:$PAUSE_VERSION
  docker tag registry.cn-hangzhou.aliyuncs.com/google_containers/coredns:$CORE_DNS_VERSION k8s.gcr.io/coredns:$CORE_DNS_VERSION
  docker tag registry.cn-hangzhou.aliyuncs.com/google_containers/etcd:$ETCD_VERSION k8s.gcr.io/etcd:$ETCD_VERSION


  # untag origin tag, the images won't be delete.
  docker rmi registry.cn-hangzhou.aliyuncs.com/google_containers/kube-proxy:$KUBE_VERSION
  docker rmi registry.cn-hangzhou.aliyuncs.com/google_containers/kube-controller-manager:$KUBE_VERSION
  docker rmi registry.cn-hangzhou.aliyuncs.com/google_containers/kube-apiserver:$KUBE_VERSION
  docker rmi registry.cn-hangzhou.aliyuncs.com/google_containers/kube-scheduler:$KUBE_VERSION
  docker rmi registry.cn-hangzhou.aliyuncs.com/google_containers/pause:$PAUSE_VERSION
  docker rmi registry.cn-hangzhou.aliyuncs.com/google_containers/coredns:$CORE_DNS_VERSION
  docker rmi registry.cn-hangzhou.aliyuncs.com/google_containers/etcd:$ETCD_VERSION

  复制

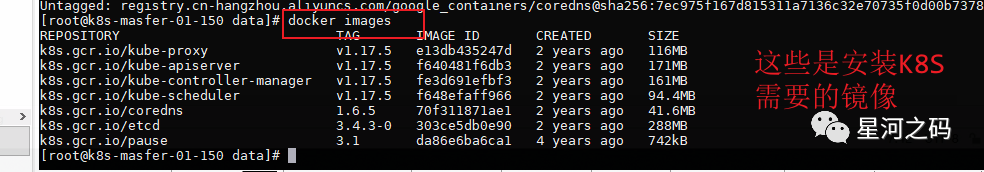

• 「保存镜像」

  由于K8S在下载比较慢，而且在集群中每个节点都需要进行K8S的安装，所以我们可以将镜像备份，然后导入到其他节点，这点跟之前搭建Docker-Swarm集群的时候差不多，有兴趣可以参考一下之前的文章《Docker-Swarm集群管理》。



  「执行下面命令，将K8S 的脚本打成一个tar包」，打包的时候可以区分一下，因为K8S中master节点和worker节点需要的镜像是不一样的

• 「master节点需要的镜像」

  master节点需要全部镜像

  docker save -o k8s.1.17.5.master.tar \
  k8s.gcr.io/kube-proxy:v1.17.5 \
  k8s.gcr.io/kube-apiserver:v1.17.5 \
  k8s.gcr.io/kube-controller-manager:v1.17.5 \
  k8s.gcr.io/kube-scheduler:v1.17.5 \
  k8s.gcr.io/coredns:1.6.5 \
  k8s.gcr.io/etcd:3.4.3-0 \
  k8s.gcr.io/pause:3.1 \

  复制



• 「worker节点需要的镜像」

  worker节点需要kube-proxy:v1.17.5和pause:3.1两个镜像，当然也可以全部导入进去

  docker save -o k8s.1.17.5.worker.tar \
  k8s.gcr.io/kube-proxy:v1.17.5 \
  k8s.gcr.io/pause:3.1 \

  复制

• 「导入镜像tar包」

  docker load -i k8s.1.17.5.worker.tar

  复制

  由于我们这里是使用的虚拟机克隆，worker也是从master克隆来的，所以这里不需要使用这个tar包，上述的保存镜像只是为以后做一个备份

4.4 初始化集群

• 「配置k8s集群网络」

  #官网下载地址：
  https://docs.projectcalico.org/v3.14/manifests/calico.yaml
  #github地址：
  https://github.com/projectcalico/calico

  复制

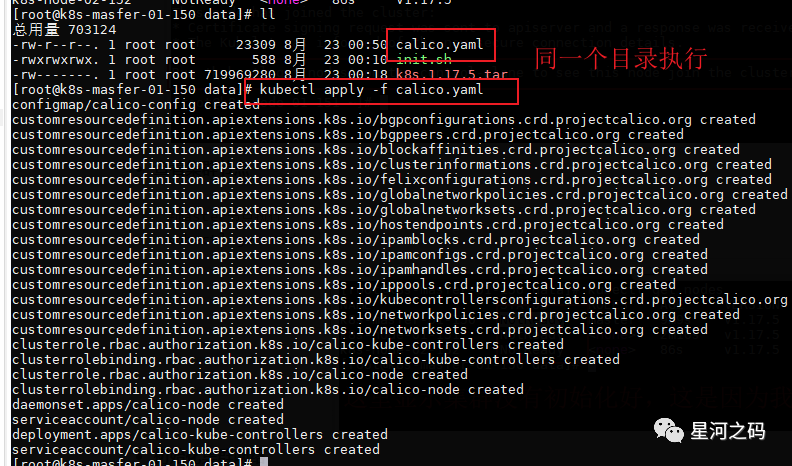

• 「calico.yaml」

  从上述两个网站中下载一个calico.yaml，上传至服务器



  calico要注意和K8s的版本想匹配，不匹配会报错,可以通过以下官网地址查看版本信息

  https://projectcalico.docs.tigera.io/archive/v3.20/getting-started/kubernetes/requirements

  复制

  以下是我执行了不匹配的calico.yaml产生的报错信息

  configmap/calico-config created
  clusterrole.rbac.authorization.k8s.io/calico-kube-controllers created
  clusterrolebinding.rbac.authorization.k8s.io/calico-kube-controllers created
  clusterrole.rbac.authorization.k8s.io/calico-node created
  clusterrolebinding.rbac.authorization.k8s.io/calico-node created
  Warning: spec.template.metadata.annotations[scheduler.alpha.kubernetes.io/critical-pod]: non-functional in v1.16+; use the "priorityClassName" field instead
  daemonset.apps/calico-node created
  serviceaccount/calico-node created
  deployment.apps/calico-kube-controllers created
  serviceaccount/calico-kube-controllers created
  unable to recognize "calico.yml": no matches for kind "CustomResourceDefinition" in version "apiextensions.k8s.io/v1beta1"
  unable to recognize "calico.yml": no matches for kind "CustomResourceDefinition" in version "apiextensions.k8s.io/v1beta1"
  unable to recognize "calico.yml": no matches for kind "CustomResourceDefinition" in version "apiextensions.k8s.io/v1beta1"
  unable to recognize "calico.yml": no matches for kind "CustomResourceDefinition" in version "apiextensions.k8s.io/v1beta1"
  unable to recognize "calico.yml": no matches for kind "CustomResourceDefinition" in version "apiextensions.k8s.io/v1beta1"
  unable to recognize "calico.yml": no matches for kind "CustomResourceDefinition" in version "apiextensions.k8s.io/v1beta1"
  unable to recognize "calico.yml": no matches for kind "CustomResourceDefinition" in version "apiextensions.k8s.io/v1beta1"
  unable to recognize "calico.yml": no matches for kind "CustomResourceDefinition" in version "apiextensions.k8s.io/v1beta1"
  unable to recognize "calico.yml": no matches for kind "CustomResourceDefinition" in version "apiextensions.k8s.io/v1beta1"
  unable to recognize "calico.yml": no matches for kind "CustomResourceDefinition" in version "apiextensions.k8s.io/v1beta1"
  unable to recognize "calico.yml": no matches for kind "CustomResourceDefinition" in version "apiextensions.k8s.io/v1beta1"
  unable to recognize "calico.yml": no matches for kind "CustomResourceDefinition" in version "apiextensions.k8s.io/v1beta1"
  unable to recognize "calico.yml": no matches for kind "CustomResourceDefinition" in version "apiextensions.k8s.io/v1beta1"
  unable to recognize "calico.yml": no matches for kind "CustomResourceDefinition" in version "apiextensions.k8s.io/v1beta1"
  unable to recognize "calico.yml": no matches for kind "CustomResourceDefinition" in version "apiextensions.k8s.io/v1beta1"


  复制

• 「镜像下载」

  docker pull calico/cni:v3.14.2
  docker pull calico/pod2daemon-flexvol:v3.14.2
  docker pull calico/node:v3.14.2
  docker pull calico/kube-controllers:v3.14.2

  复制



「到这里集群初始化就完成了，我们可以给此时的虚拟机打一个快照，留作备份，然后基于这个服务器克隆两个工作节点，然后通过当前的服务器和两个工作节点启动集群」

4.5 启动K8S集群

• 「配置工作节点」

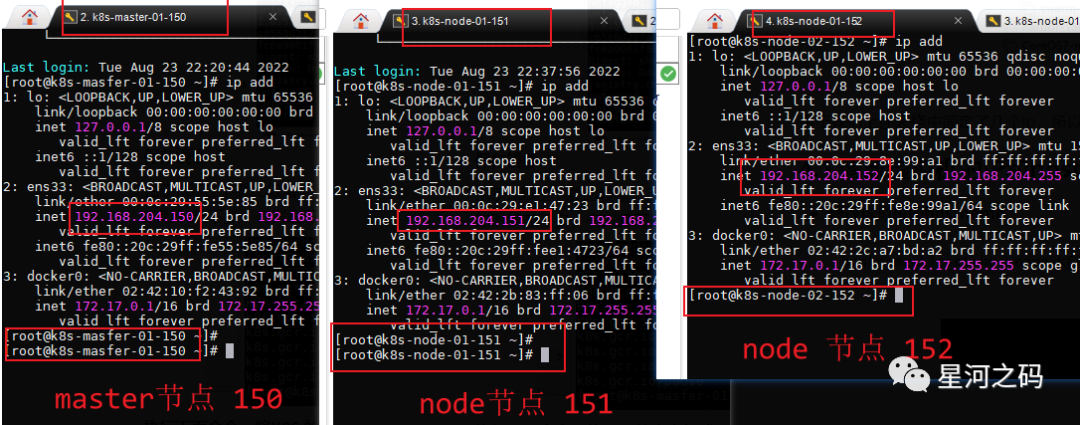

  从K8S- master-01-150节点中克隆出两个工作节点，分别按照上述方法修改虚拟机的IP和hostname。

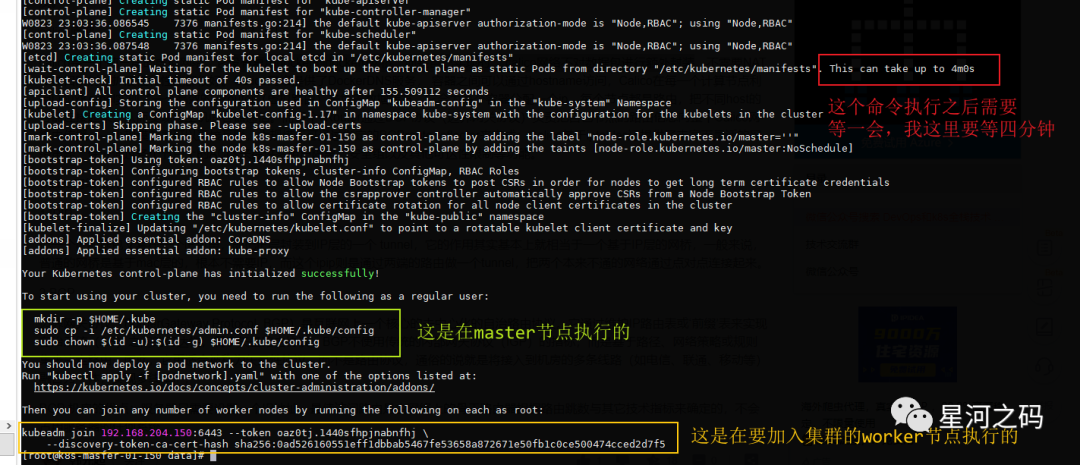

• 「初始化集群信息:calico网络」

  在master节点的calico.yaml问价所在目录下执行以下命令，初始化集群

  #注意  192.168.204.180 是master的Ip  v1.23.3  是上面安装的K8s的版本
  kubeadm init --apiserver-advertise-address=192.168.204.180 --kubernetes-version v1.17.5 --service-cidr=10.1.0.0/16 --pod-network-cidr=10.81.0.0/16

  复制

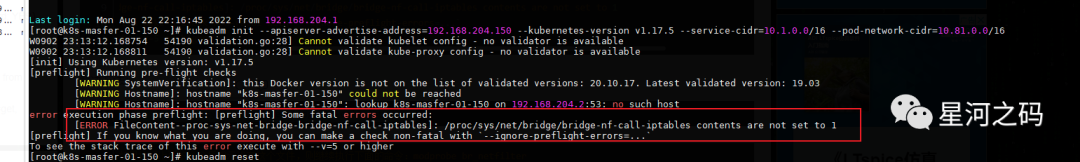

• 如果执行报错/proc/sys/net/bridge/bridge-nf-call-iptables contents are not set to 1



  「解决方法」

  echo "1" >/proc/sys/net/bridge/bridge-nf-call-iptables
  #如果执行上面的命令后提示没有这个文件，则继续执行下面的命令：modprobe br_netfilter
  #执行后再执行上面的echo命令

  复制

• 「master节点执行配置命令」

  这是存放秘钥鉴权的东西的，master用来管理集群，颁发证书

  mkdir -p $HOME/.kube
  sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
  sudo chown $(id -u):$(id -g) $HOME/.kube/config

  复制

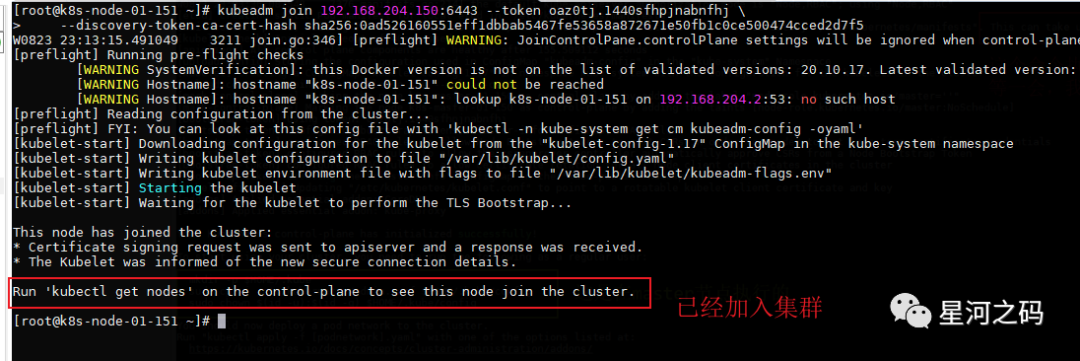

• 「node节点加入集群信息」

  分别在152 152两个节点执行以下命令，将他们加入集群

  kubeadm join 192.168.204.150:6443 --token oaz0tj.1440sfhpjnabnfhj \
      --discovery-token-ca-cert-hash sha256:0ad526160551eff1dbbab5467fe53658a872671e50fb1c0ce500474cced2d7f5

  复制

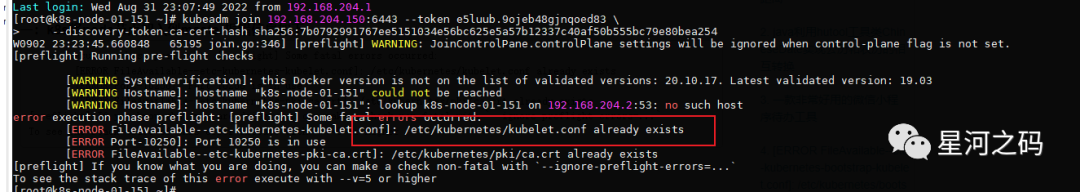

• 如果加入节点报错，



  一般第一次部署不会出现这个错误，只有在同一个服务器重复安装K8S的的时候，才会报这个错，解决方法如下

  #删除k8s配置文件
  rm -f /etc/kubernetes/kubelet.conf
  #删除K8S证书
  rm -f /etc/kubernetes/pki/ca.crt
  #重启docker
  systemctl restart docker
  #重启kubeadm
  kubeadm reset
  #重启服务，也可以不重启试试
  reboot
  #然后重新加入master节点
  kubeadm join 192.168.204.150:6443 --token oaz0tj.1440sfhpjnabnfhj \
      --discovery-token-ca-cert-hash sha256:0ad526160551eff1dbbab5467fe53658a872671e50fb1c0ce500474cced2d7f5

  复制

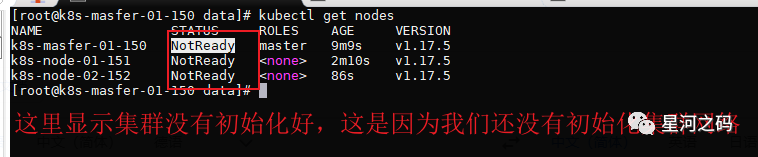

• 「查看集群节点」

  #master节点执行
  kubectl get nodes

  复制



• 「初始化集群网络」

  # 进入刚才上传calico.yaml的目录，初始化集群网络  master节点执行
  kubectl apply -f calico.yaml
  #或者直接执行，注意版本 v3.20要跟K8s的版本相匹配
  curl https://docs.projectcalico.org/v3.20/manifests/calico.yaml -O


  复制

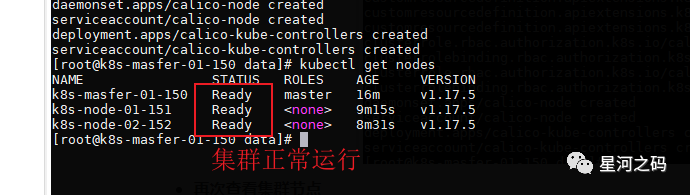

• 「再次查看集群节点」

  #master节点执行  执行网络初始化后等个一两分钟，再次查看
  kubectl get nodes

  复制



4.6 加餐

• 「kubectl命令自动补全」

  echo "source <(kubectl completion bash)" >> ~/.bash_profile
  source ~/.bash_profile

  复制
