Apache ShardingSphere-JDBC 性能监控实战

ShardingSphere官微 2023-04-26

963

‍

在业务系统越来越复杂的今天，用户对系统的运行性能越来越重视，需要对系统运行中的相关指标进行监控，实时获取监控指标信息，对相关问题进行监控预警，并结合业务分析定位出现的异常。我们知道 APM（应用性能监控）是通过对系统可观察性数据进行采集、存储和分析，进行系统的性能监控与诊断，主要功能包括性能指标监控、调用链分析，应用拓扑图等。一般通过 Metrics（指标监控）、Tracing（链路跟踪）、和 Logging（日志）的手段来获取系统运行状况的相关性能数据。本篇就为大家讲解 ShardingSphere-Agent 如何采集 ShardingSphere-JDBC 监控指标，以及怎样进行可视化展示。

实现原理

在进行指标采集时，一般会想到如下两种办法。一种是手动在业务方法内进行埋点，另一种是利用 Java Agent 技术做无侵入埋点。第一种方法在业务方法内进行埋点对业务侵入性太强，在业务中包含非业务逻辑不是一个好的选择。

所以，一般都是选择使用 Java Agent 技术进行无侵入埋点采集。依赖 Java Agent 技术，修改目标方法字节码进行数据采集也叫探针技术。ShardingSphere-Agent 就是采用的 Java Agent 技术，在 JVM 启动时添加一个 agent 代理，使用 Byte Buddy 修改目标字节码，织入数据采集逻辑。

模块介绍

shardingsphere-agent-api

定义增强接口、插件配置等

shardingsphere-agent-core

定义插件加载流程和 agent 入口定义

shardingsphere-agent-plugins

插件定义

本篇主要介绍 shardingsphere-agent-plugins 模块下的指标插件部分。在 shardingsphere-agent-plugins 模块下指标插件主要有如下模块：

指标采集定义模块

shardingsphere-agent-metrics-core

指标数据暴露模块

shardingsphere-agent-metrics-prometheus

埋点设置

一般指标埋点需要考虑在有意义的地方，进行埋点。比如 ShardingSphere-JDBC 中常用并且最重要的莫过于 ShardingSphereStatement、ShardingSpherePreparedStatement 两个类。我们会经常使用两个类的 execute、executeQuery、executeUpdate 方法执行 SQL，所以这些方法也是我们最应该关注的地方，也就可以在这些方法进行相关指标的采集。比如可以统计这些方法的执行耗时，执行次数等。

以目前已有的指标：

jdbc_statement_execute_latency_millis 为例，该指标会对 ShardingSphereStatement 和 ShardingSpherePreparedStatement 的 execute、executeQuery、executeUpdate 方法进行拦截增强，统计方法执行耗时。

指标说明

ShardingSphere-JDBC 监控指标

ShardingSphere-Agent 采集的指标符合 OpenMetrics 标准。如下是指标说明。

指标名称	类型	说明
build_info	GAUGE	构建信息
jdbc_meta_data_info	GAUGE	元数据信息
parsed_sql_total	COUNTER	按类型（INSERT、UPDATE、DELETE、SELECT、DDL、DCL、DAL、TCL）分类的解析总数
routed_sql_total	COUNTER	按类型（INSERT、UPDATE、DELETE、SELECT）分类的路由总数
routed_result_total	COUNTER	路由结果总数(数据源路由结果、表路由结果)
jdbc_statement_execute_total	COUNTER	语句执行总数
jdbc_statement_execute_errors_total	COUNTER	语句执行异常总数
jdbc_transactions_total	COUNTER	事务总数，按 commit，rollback 分类
jdbc_statement_execute_latency_millis	HISTOGRAM	语句执行耗时

JVM 监控指标

ShardingSphere-Agent 会附带暴露 JVM 运行时的相关指标，指标说明如下。

指标名称	类型	描述	备注
jvm_threads_current	GAUGE	JVM 当前线程数
jvm_threads_daemon	GAUGE	JVM 后台线程数
jvm_threads_peak	GAUGE	JVM 峰值线程数
jvm_threads_deadlocked	GAUGE	JVM 死锁线程数
jvm_threads_state	GAUGE	NEW	NEW 状态的线程数
RUNNABLE	RUNNABLE 状态的线程数
WAITING	WAITING 状态的线程数
TIMED_WAITING	TIMED_WAITING 状态的线程数
BLOCKED	BLOCKED 状态的线程数
TERMINATED	TERMINATED 状态的线程数
jvm_memory_bytes_max	GAUGE	heap	可分配最大堆内存字节数
nonheap	无限制
jvm_memory_bytes_committed	GAUGE	heap	已分配堆内存大小字节数
nonheap	非堆内存已分配大小
jvm_memory_bytes_used	GAUGE	heap	已使用堆内存大小
nonheap	已使用非堆内存大小
jvm_memory_bytes_init	GAUGE	heap	初始分配堆内存大小
nonheap	初始分配非对内存大小

指标类型说明:

✅ GAUGE 类型的指标表示指标值可以增加也可以减少。

✅ COUNTER 类型的指标值只会增加，不会减少。

✅ HISTOGRAM 类型的指标代表的直方图类型，主要用于指标值的分布情况，比如统计方法耗时分布情况。

使用指南
‍‍‍‍‍‍

已集成了 ShardingSphere-JDBC 的 SpringBoot 项目为例

准备 spring-boot-shardingsphere-jdbc-test.jar 集成参考[1]
获取 ShardingSphere-Agent，可在[2]下载

注意: 从 5.3.2 版本开始支持。ShardingSphere-JDBC 和 ShardingSphere-Agent 需要版本一致。

agent 包目录结构如下

cd agent
tree
├── LICENSE
├── NOTICE
├── conf
│   └── agent.yaml
├── plugins
│   ├── lib
│   │   ├── shardingsphere-agent-metrics-core-${latest.release.version}.jar
│   │   └── shardingsphere-agent-plugin-core-${latest.release.version}.jar
│   ├── logging
│   │   └── shardingsphere-agent-logging-file-${latest.release.version}.jar
│   ├── metrics
│   │   └── shardingsphere-agent-metrics-prometheus-${latest.release.version}.jar
│   └── tracing
│       ├── shardingsphere-agent-tracing-opentelemetry-${latest.release.version}.jar
└── shardingsphere-agent-${latest.release.version}.jar

配置 agent.yaml 文件开启监控

plugins:
  metrics:
    Prometheus:
      host:  "localhost"
      port: 39090
      props:
        jvm-information-collector-enabled: "true"

‍‍

配置说明:

host 代表在本机暴露指标的 IP 地址，默认为 localhost

port 代表暴露指标的端口

jvm-information-collector-enabled 代表是否收集 JVM 相关指标信息，默认是 true

启动项目

java -javaagent:${agentPath}/agent/shardingsphere-agent-${latest.release.version}.jar -jar spring-boot-shardingsphere-jdbc-test.jar

‍‍

说明: javaagent 后面需配置 jar 文件的绝对路径。

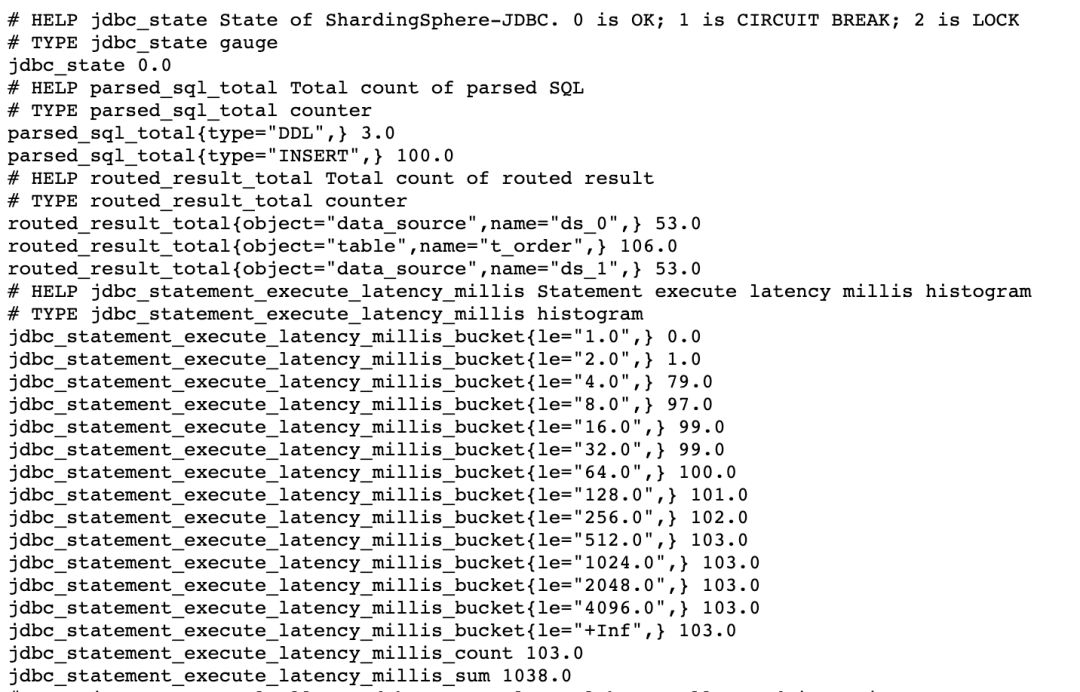

项目启动后，对项目中的相关业务接口进行请求以触发相关埋点以产生指标数据。接下来，访问本地暴露指标数据的端口 http://127.0.0.1:39090 即可获取数据信息。下面是部分指标截图。

特殊说明:

jdbc_statement_execute_latency_millis_bucket、jdbc_statement_execute_latency_millis_count、jdbc_statement_execute_latency_millis_sum 是由 jdbc_statement_execute_latency_millis 指标衍生而来。

按照指标规范，在产生 HISTOGRAM 类型的指标时，会自动生成带 _bucket
、_count
、_sum
后缀的指标。后面会介绍怎么样使用。

以上展示的是 ShardingSphere-Agent 暴露的原始指标值，在生产应用中，我们往往需要使用 Prometheus 进行指标采集、存储并通过 Grafana 进行可视化展示。接下来我们进行 Prometheus 和 Grafana 的配置。

Prometheus

在 prometheus.yml 文件中，添加对应配置，采集监控数据。Prometheus 的详细使用参考 Prometheus 官网[3]

scrape_configs:
  - job_name: "jdbc"
    static_configs:
      - targets: ["127.0.0.1:39090"]


‍‍

Grafana

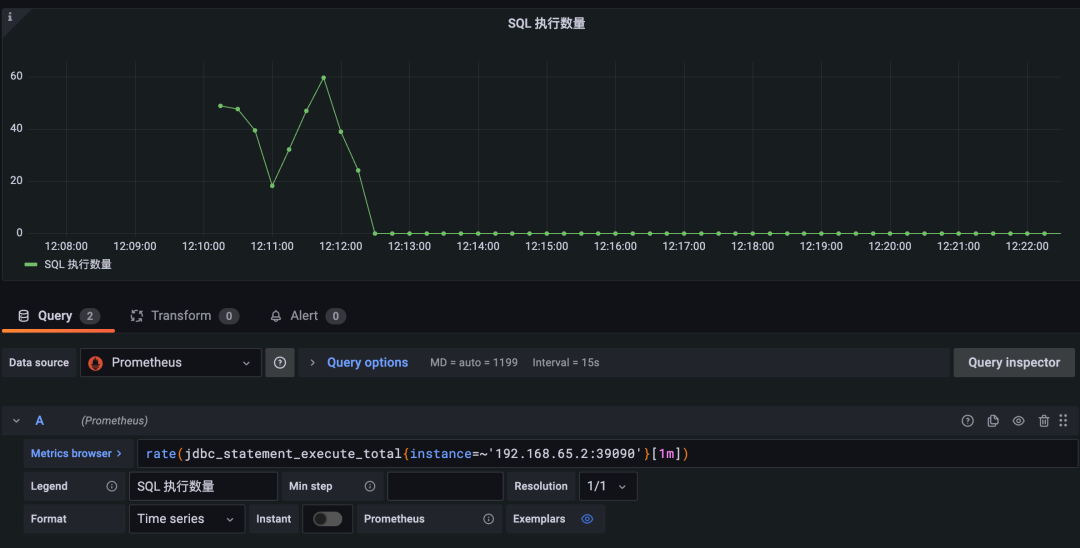

在 Grafana 中设置 Prometheus 数据源(Grafana 使用参考[4])，编写 PromSQL 实现自己关注的指标数据(PromSQL 参考[5])。以 jdbc_statement_execute_total
指标为例，可以展示出平均每分钟内执行 SQL 条数。如下所示表示平均每分钟内 SQL 语句执行条数。

rate(jdbc_statement_execute_total{instance=~'192.168.65.2:39090'}[1m])

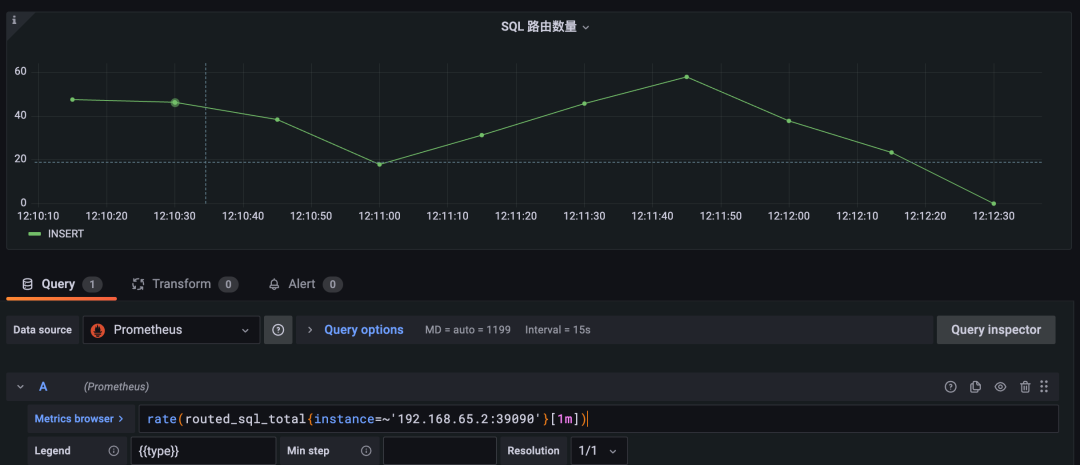

当我们需要查看路由到后端数据库的 SQL 指标时，我们可以使用 routed_sql_total
指标进行展示。该指标使用 type 标签对 INSERT、UPDATE、DELETE、SELECT 类型的 SQL 分别统计，这样更方便我们查看不同类型的 SQL 统计。

rate(routed_sql_total{instance=~'192.168.65.2:39090'}[1m])

其他 COUNTER 类型的指标可以通过类似的 PromSQL 获取到对应的监控，在此就不一一举例，可自行尝试。

很多时候我们比较关心执行 SQL 时的耗时，此时 jdbc_statement_execute_latency_millis
指标就正好是我们需要的。原始指标暴露格式和含义说明如下。

# HELP jdbc_statement_execute_latency_millis Statement execute latency millis histogram
# TYPE jdbc_statement_execute_latency_millis histogram
jdbc_statement_execute_latency_millis_bucket{le="1.0",} 0.0
jdbc_statement_execute_latency_millis_bucket{le="2.0",} 898.0
jdbc_statement_execute_latency_millis_bucket{le="4.0",} 5065.0
jdbc_statement_execute_latency_millis_bucket{le="8.0",} 5291.0
jdbc_statement_execute_latency_millis_bucket{le="16.0",} 5319.0
jdbc_statement_execute_latency_millis_bucket{le="32.0",} 5365.0
jdbc_statement_execute_latency_millis_bucket{le="64.0",} 5404.0
jdbc_statement_execute_latency_millis_bucket{le="128.0",} 5405.0
jdbc_statement_execute_latency_millis_bucket{le="256.0",} 5458.0
jdbc_statement_execute_latency_millis_bucket{le="512.0",} 5459.0
jdbc_statement_execute_latency_millis_bucket{le="1024.0",} 5459.0
jdbc_statement_execute_latency_millis_bucket{le="2048.0",} 5459.0
jdbc_statement_execute_latency_millis_bucket{le="4096.0",} 5459.0
jdbc_statement_execute_latency_millis_bucket{le="+Inf",} 5459.0
jdbc_statement_execute_latency_millis_count 5459.0
jdbc_statement_execute_latency_millis_sum 27828.0

jdbc_statement_execute_latency_millis_bucket{le="1.0",} 0.0
表示执行耗时在 1 毫秒内的次数，此处表示 0 次。

jdbc_statement_execute_latency_millis_bucket{le="2.0",} 898.0
表示执行耗时在 2 毫秒内的次数，此处表示有 898 次。

jdbc_statement_execute_latency_millis_bucket{le="4.0",} 5065.0
表示执行耗时在 4 毫秒内的次数，此处表示有 5065 次。其他的以此类推。

其中 "+Inf" 表示对超过最大耗时的统计，此处表示超过 4096 毫秒的统计。jdbc_statement_execute_latency_millis_count 5459.0
表示总共累计执行次数，此处表示总共执行了 5459 次。

jdbc_statement_execute_latency_millis_sum 27828.0
表示总共累计执行耗时，此处表示 27828 毫秒。

jdbc_statement_execute_latency_millis_bucket

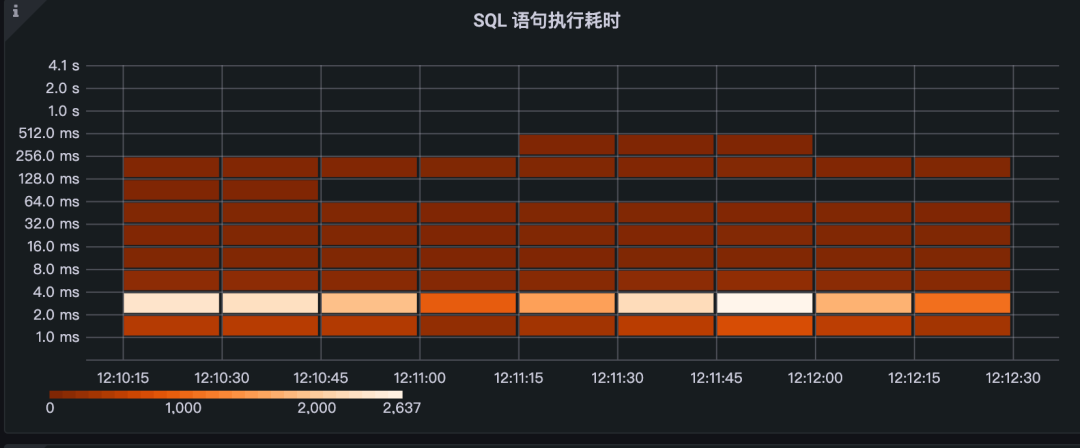

通过这个指标，我们可以编写 PromSQL 在 Grafana 中使用热力图展示出执行耗时的分布情况，PromSQL 和效果如下。

ceil(sum(increase(jdbc_statement_execute_latency_millis_bucket{instance=~'192.168.65.2:39090', le!='+Inf'}[1m])) by (le))

‍‍

通过热力图可以看出，执行耗时主要集中在 2~4 毫秒内，和原始指标数据反应的结果一致。其他相关指标用户可自行尝试编写 PromSQL 进行体验。

结语
‍‍‍‍‍‍

欢迎社区的同学积极参与进来，丰富完善 ShardingSphere-JDBC 的监控指标。有任何疑问或者建议欢迎在 GitHub issue 列表 [6] 提出，或可前往中文社区 [7] 交流讨论。
