RAC是real application clusters的缩写，译为“实时应用集群”。

现实应用中Oracle RAC简易架构图为：

第1章 环境概述

本处使用虚拟机在 linux 环境下安装Oracle。版本说明见下表：

第2章 配置规划

配置规划主要分成虚拟机、共享磁盘、网络、CTSS、节点等效配置。现针对各部分进行说明：

2.1虚拟机配置

需针对每个虚拟机（以下统称为节点）分配 4G 内存、50G 硬盘容量、2 个桥接网卡。

2.2共享磁盘配置

1、 创建目录 F:\VMDisk\Sharedisk，此步骤一定要做，否则后面创建共享磁盘时会报错，如下图所示：

新建共享磁盘，在 VM 安装目录（本处为 D:\VMware\VMware Workstation） 下执行：

3、点击 rac01 的设备配置界面，点击添加按钮

4、硬件类型选择硬盘

5、虚拟磁盘类型选择默认的即可

6、磁盘选择使用现有虚拟磁盘

7、选择待添加的共享磁盘

8、转换现有虚拟磁盘格式

9、点击高级按钮

10、虚拟磁盘选择不和系统磁盘在一个通道上面，模式选择独立à永久

11、同样操作针对rac02的设备配置界面。

12、 配置节点rac01、rac02的vmx虚拟机配置文件，在行末位增加如下行：scsi1:0.deviceType = "disk" scsi1:1.deviceType = "disk" scsi1:2.deviceType = "disk" scsi1:3.deviceType = "disk" scsi1:4.deviceType = "disk" disk.locking = "false"

diskLib.dataCacheMaxSize = "0"

diskLib.dataCacheMaxReadAheadSize = "0"

diskLib.DataCacheMinReadAheadSize = "0"

diskLib.dataCachePageSize = "4096" diskLib.maxUnsyncedWrites = "0"

13、启动两个节点，以root账号执行fdisk -l命令查看磁盘情况，如下图所示：

2.3 网络配置

RAC 系统中需要双网络，一个为公共的网络环境，一个为私有的网络环境。而每个节点上有四种IP 的概念，其中：public ip、virtual ip、SCAN ip 需在同一个网络网段内。

现针对各种IP 进行说明：

虚拟机各节点网络规划如下：

配置rac01和rac02节点上的各个网卡配置如下图：

rac01：

rac02：

配置完毕后，在两个节点上分别 ping 对方的私有和公有 ip，看是否能通。

4、在各个节点上编辑/etc/hosts 文件，增加如下内容：

5、NTP配置

如果需要配置请自行百度，本文不详细讲解。

6、配置 DNS

如果需要配置请自行百度，本文不详细讲解。

7、两个节点上关闭防火墙

执行 systemctl stop firewalld.service 。

执行 chkconfigfirewalld off 。

2.3关闭 SELINUX

分别在两个节点上执行如下操作：

将 SELINUX配置项的值设置为 disabled，修改后保存并重启两个节点服务器。

第3章 安装预备

3.1配置交换空间

1、用 dd 命令创建文件

dd if=/dev/zeroof=/var/swapfile bs=1024 count=2097152

2、 将 1、步骤创建的文件创建为 Linux Swap 虚拟交换文件

mkswap/var/swapfile

3、 激活并使用/war/swapfile 交换文件

swapon/var/swapfile

4、 设置系统启动后自动激活虚拟交换文件，编辑/etc/fstab 文件，增加如下行：

/var/swapfile   swap    swap     defaults   00

3.2 创建账号

在两节点上均进行如下图操作：

并设置oracle和grid用户密码：passwd oracle；passwd grid。

3.3 设置环境变量

要在两个节点上都要执行

3.3.1 oracle用户环境变量

切换到oracle用户下 su - oracle

 修改.bash_profile，增加如下内容：

export TMP=/tmp

export TMPDIR=$TMP

--rac01 节点

export ORACLE_SID=RACDB1

--rac02 节点

export ORACLE_SID=RACDB2

export ORACLE_BASE=/u01/app/oracle

export ORACLE_HOME=$ORACLE_BASE/product/11.2.0/db_1

export TNS_ADMIN=$ORACLE_HOME/network/admin

export LD_LIBRARY_PATH=$ORACLE_HOME/lib:/lib:/usr/lib

export

CLASSPATH=$ORACLE_HOME/JRE:$ORACLE_HOME/jlib:$ORACLE_HOME/rdbms/j lib

PATH=$PATH:$HOME/.local/bin:$HOME/bin:/usr/sbin:$ORACLE_HOME/bin export PATH

umask 022

配置后如下图：

3.3.2 grid用户环境变量

切换到grid用户下 su - grid

 修改.bash_profile，增加如下内容：

export TMP=/tmp

export TMPDIR=$TMP

--rac01 节点

export ORACLE_SID=+ASM1

--rac02 节点

export ORACLE_SID=+ASM2

export ORACLE_BASE=/u01/app/grid

export ORACLE_HOME=/u01/app/11.2.0/grid

export PATH=/usr/sbin:$PATH

export LD_LIBRARY_PATH=$ORACLE_HOME/lib:/lib:/usr/lib

export

CLASSPATH=$ORACLE_HOME/JRE:$ORACLE_HOME/jlib:$ORACLE_HOME/rdbms/j lib

export

PATH=$PATH:$HOME/.local/bin:$HOME/bin:/usr/sbin:$ORACLE_HOME/bin umask 022

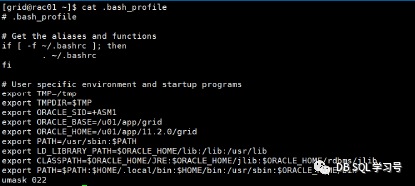

配置后如下图：

3.4创建目录

1、使用root用户创建目录

mkdir -p  u01/app/11.2.0/grid

mkdir -p u01/app/grid

mkdir -p u01/app/oracle

2、文件权限设置

chown grid:oinstall u01/app/11.2.0/grid

chown grid:oinstall u01/app/grid

chown oracle:oinstall u01/app/oracle

chmod -R 775 /u01/

chown -R grid:oinstall /u01

3.5配置操作系统相关限制

1、配置limits.conf

执行 vi /etc/security/limits.conf 命令编辑 limits.conf

2、配置login配置文件

limits.conf 是 pam_limits.so 的 配置文件，然后/etc/pam.d/下的应用程序调用pam_***.so 模块。譬如说，当用户 访问服务器，服务程序将请求发送到PAM 模块，PAM 模块根据服务名称在/etc/pam.d 目 录下选择一个对应的服务文件，然后根据服务文件的内容选择具体的 PAM 模块进行处理 。

1、 为了确保上述 limits.conf 文件能被使用；

2、 需执行 vi /etc/pam.d/login 命令编辑配置文件，增加如下行：

session    required     pam_limits.so

如下图:

3、内核配置文件 sysctl.conf

执行 vi /etc/sysctl.conf 命令编辑内核配置文件，增加如下配置项：

fs.aio-max-nr = 1048576

fs.file-max = 6815744

kernel.shmall = 2097152

kernel.shmmax = 1054472192

kernel.shmmni = 4096

kernel.sem = 250 32000 100 128

net.ipv4.ip_local_port_range = 9000 65500 net.core.rmem_default = 262144

net.core.rmem_max = 4194304

net.core.wmem_default = 262144

net.core.wmem_max = 1048586

net.ipv4.tcp_wmem = 262144 262144 262144 net.ipv4.tcp_rmem = 4194304 4194304 4194304

 保存退出，执行 sysctl -p 命令使其生效

3.6配置ASM

Oracle 为 Linux 操作系统提供了 ASM 库驱动程序，不需进行原始设备绑定之类的步骤，在安装任何 Oracle 数据库软件之前，必须安装 ASM 库驱动程序。每个 Linux 平台有 3 个包可供使用。每个包都为不同内核提供驱动程序，必须为正在运行的内核安装合适的包。其中：

• oracleasmlib 包

提供实际 ASM 库

• oracleasm-support 包

提供用于配置和启动 ASM 驱动程序的使用工具

• 核心驱动包

为 ASM 库提供核心驱动程序

两个节点上均执行如下操作

1、 ASM 安装需要三个包，按安装顺序为：

oracleasm-support

kmod-oracleasm

oracleasmlib

2、根据操作系统版本下载 oracleasm-support、oracleasmlib

https://www.oracle.com/linux/technologies/asmlib/

下载文件

oracleasm-support-2.1.8-3.el7.x86_64.rpm

oracleasmlib-2.0.12-1.el7.x86_64.rpm

3、根据操作系统内核版本下载 kmod-oracleasm

http://rpm.pbone.net/index.php3

下载文件

kmod-oracleasm-2.0.8-17.el7.x86_64.rpm

4、上传asm包到两个节点上并安装

rpm -ivh oracleasm-support-2.1.8-3.el7.x86_64.rpm

rpm -ivh kmod-oracleasm-2.0.8-17.el7.x86_64.rpm

rpm -ivh oracleasmlib-2.0.12-1.el7.x86_64.rpm

3.7共享磁盘分区

因为是共享磁盘，在一个节点上执行即可：

1、 根据业务要求将共享磁盘进行分区

fdisk /dev/sdb

fdisk /dev/sdc

fdisk /dev/sdd

fdisk /dev/sde

fdisk /dev/sdf

2、 共享磁盘操作完毕，结果如下所示

3、配置 ASM 磁盘

 在两个节点上执行/etc/init.d/oracleasm configure 命令配置

执行如下命令创建 ASM 磁盘（在任意节点执行即可）

/etc/init.d/oracleasm createdisk VOL1 /dev/sdb1

/etc/init.d/oracleasm createdisk VOL2 /dev/sdc1

/etc/init.d/oracleasm createdisk VOL3 /dev/sdd1

/etc/init.d/oracleasm createdisk VOL4 /dev/sde1

/etc/init.d/oracleasm createdisk VOL5 /dev/sdf1

执行/etc/init.d/oracleasm scandisks 扫描 ASM 磁盘

执行/etc/init.d/oracleasm listdisks 列出 ASM 磁盘看是否被识别

此时，可以在/dev/oracleasm/disks 目录下查看到创建的 ASM 磁盘

第4章 安装 Grid Infrastructure

4.1 安装 grid 依赖包

安装 grid 依赖包如下表所示：

4.2 预检查

本章节操作以 grid 账号进行：

1、 执行 unzip p13390677_112040_Linux-x86-64_3of7.zip 将 grid 安装包解压缩。

2、 进入到 grid 安装包目录，本处为/home/grid/grid。

3、 安装之前可使用 Oracle 提供的检查环境工具 ：

./runcluvfy.sh stage -pre crsinst -n rac01,rac02 -fixup -verbose

4.3 安装 Grid Infrastructure

1、 进入到 grid 安装目录下，本处为：/home/grid/grid

2、 执行./runInstaller 命令启动安装界面

注意：需做如下操作：

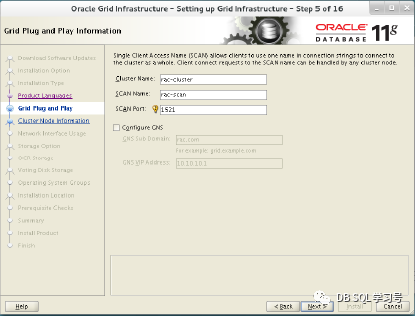

SCAN Name 配置项需与/etc/hosts 文件中 scan ip 的配置项一致 去掉 Configure GNS 的勾选

如下为本处/etc/hosts 文件的配置供参考

点击 Add 按钮，将 rac02 的相关配置添加其中，需保持跟/etc/hosts 文件中内容一致，并输入OS Password并点击Test和Setup

根据实际业务需要匹配网段和对应的接口类型。

根据业务需要命名 Disk Group Name Redundancy 选择 External

选择 ORCL:VOL1、ORCL:VOL2、ORCL:VOL3

本处保持默认配置

如果 OSDBA、OSOPER、OSASM 组相同，会弹出如下的提示，直接点击 Yes 即可

Oracle Base 设置为：/u01/app/oracle Software Location

设置为：/u01/app/11.2.0/grid

保持跟.bash_profile 文件中配置一致即可。

如果缺少包可以使用yum安装

安装过程中需要执行两个脚本，在两个节点上使用root用户执行。

查看状态

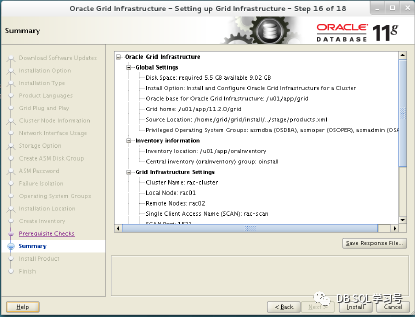

安装完成

第5章 安装 database

5.1 创建磁盘组

1、 以 grid 账号登录到任意节点；

2、 执行 asmca 命令，弹出如下界面

3、 点击 Create 按钮，弹出创建磁盘组界面

根据实际业务需要填写磁盘组名称（本处填写 FRA）、选择对应的 Redundancy （冗余模式）

点击 OK 按钮

照着上述方式再创建 DATA 磁盘组

4、 操作完毕，最终结果如下图：

5.2 安装数据库软件

1、oracle账号进入到 database 安装目录下，本处为：/home/oracle/database

2、 执行./runInstaller 命令启动安装界面

本处因为 DNS 设置的问题。出现如下的提示，直接勾选 Ignore All 即可。

以 root 账号执行在 rac01 和 rac02 服务器上执行如下脚本 /u01/app/oracle/product/11.2.0/db_1/ root.sh

5.3 配置 RAC 数据库

以 oracle 账号执行 dbca 命令，打开数据库创建界面

选择 Use Oracle-Managed Files，Databse Area 选择+DATABASEDATA

如果弹出如下界面，输入实际密码即可。

Fast Recovery Area 设置为+FRA，其他保持默认即可

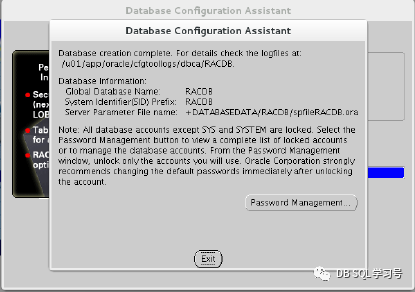

到这里就已经全部安装完成。

使用SQL*Plus连接rac数据库

登录成功。
