利用Libreswan构建OP到OCI的VPN通道

基于IPsec的VPN由Internet密钥交换协议和封装安全有效载荷（ESP）协议组成。

• IKE

正如名称所示，IKE协议的目的是认证（使用的预共享密钥，公开密钥加密，自由连接）对等体来动态生成密钥并与对等体共享密钥。IPsec第二阶段的加密密钥也取决于IKE。Libreswan使用pluto程序实现IKE协议。

• ESP

ESP协议是在Linux内核（NETEY XFRM）IPsec中实现的对等体约定策略的实际规范。

• Libreswan功能

• 支持基于预共享密钥的认证。

• 支持基于公钥的认证。

• 支持IKE v1 v2版本的密钥交换。

• 支持NSS加密库。

• 还支持Xauth和DNSSec。

sudo yum -y install https://download.libreswan.org/binaries/rhel/7/x86_64/libreswan-4.1-1.el7_9.x86_64.rpm

2. 配置系统内核参数.

sudo vim /etc/sysctl.d/50-libreswan.conf

net.ipv4.ip_forward=1

net.ipv4.conf.all.accept_redirects = 0

net.ipv4.conf.all.send_redirects = 0

net.ipv4.conf.default.send_redirects = 0

net.ipv4.conf.eth0.send_redirects = 0

net.ipv4.conf.eth1.send_redirects = 0

net.ipv4.conf.default.accept_redirects =0

net.ipv4.conf.eth0.accept_redirects = 0

net.ipv4.conf.eth1.accept_redirects = 0

net.ipv4.conf.all.rp_filter = 0

net.ipv4.conf.default.rp_filter = 0

net.ipv4.conf.eth0.rp_filter = 0

net.ipv4.conf.eth1.rp_filter = 0

sudo sysctl -p/etc/sysctl.d/50-libreswan.conf

3. 配置防火墙，开放端口4500和500的TCP和UDP协议。

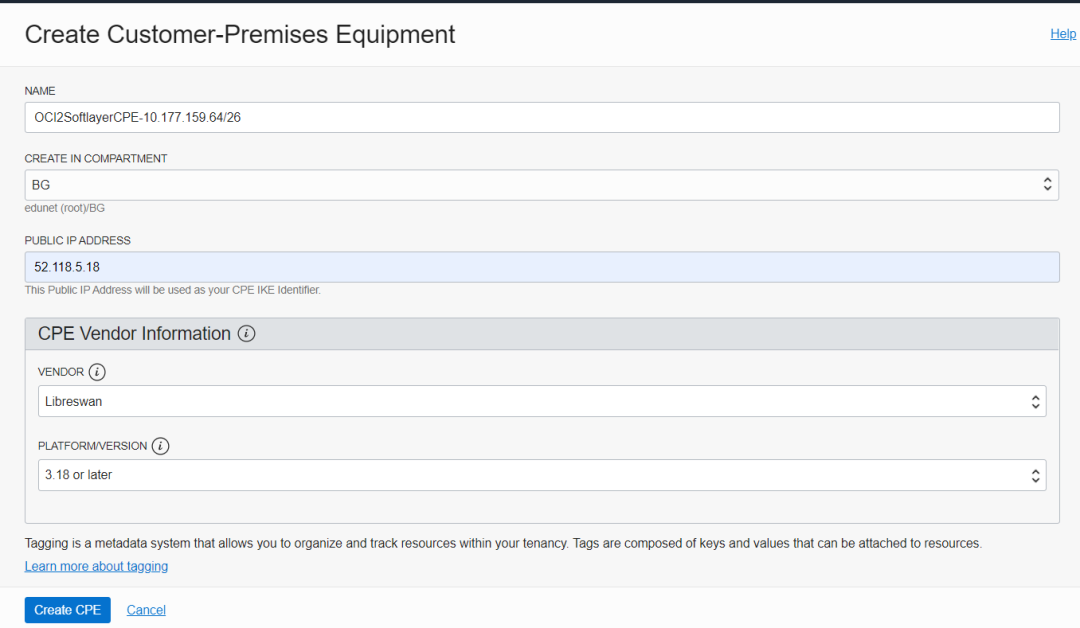

4. 在OCI控制台中，创建指向Libreswan公共IP地址（例如52.118.5.18）的customer premises equipment（CPE）对象。

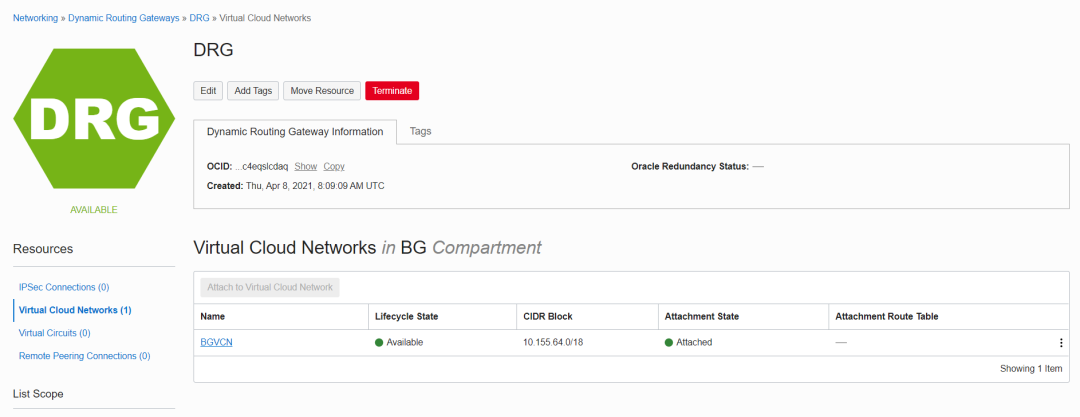

5. 如果尚未将DRG连接到VCN：在OCI控制台中，创建一个DRG，然后将其连接到VCN（10.155.64.0/18）。

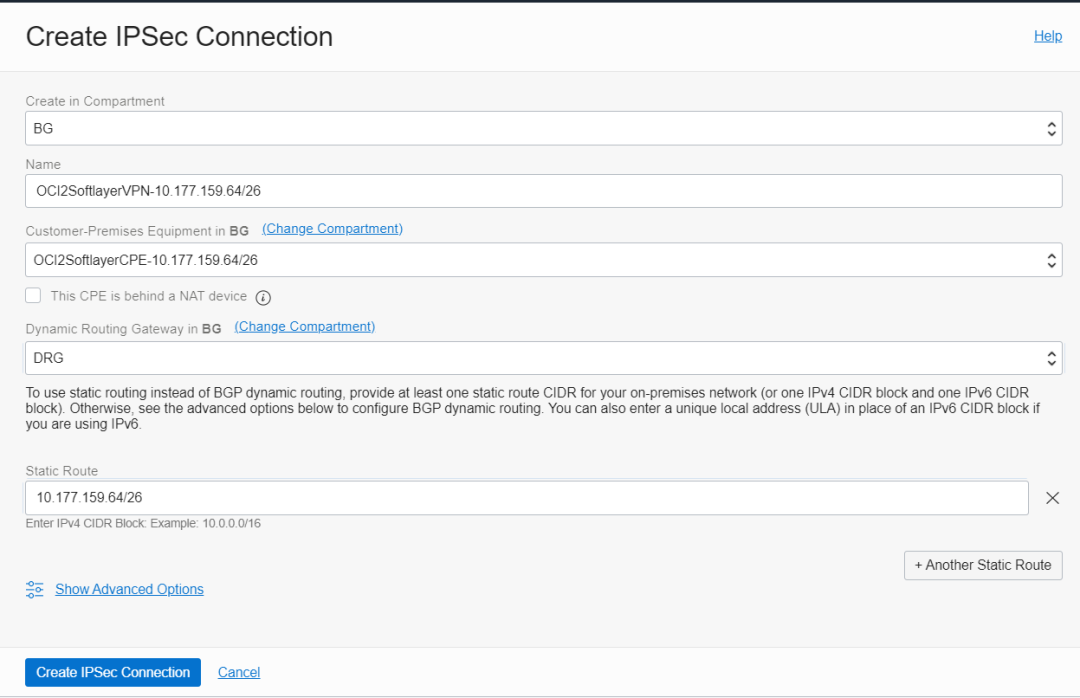

6. 在OCI控制台中，创建IPSec连接，并将其静态路由设置为OP的私有IP网段10.177.159.64/26

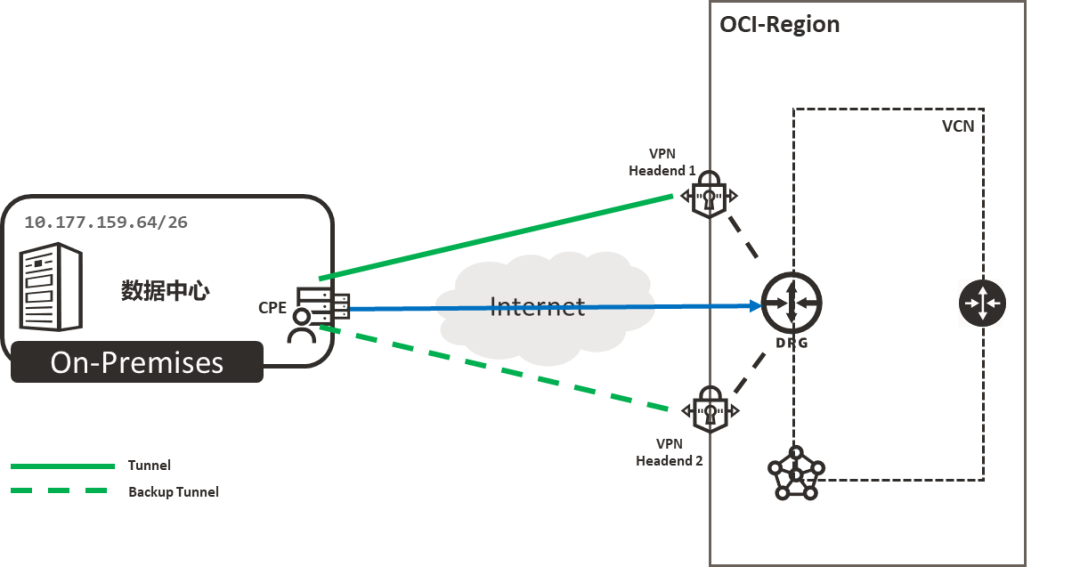

对于每个已配置的IPSec连接，Oracle都会创建两个隧道：

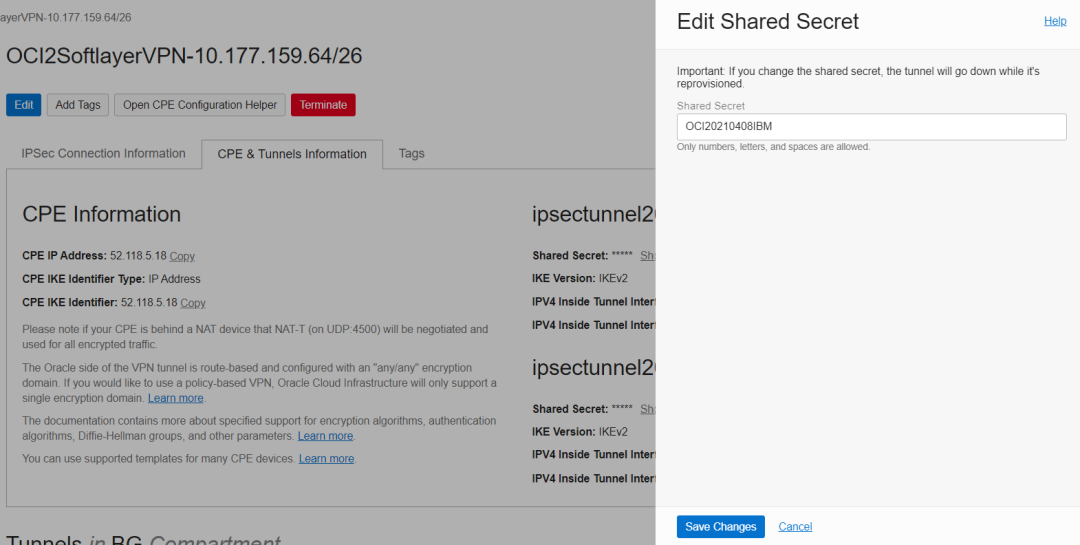

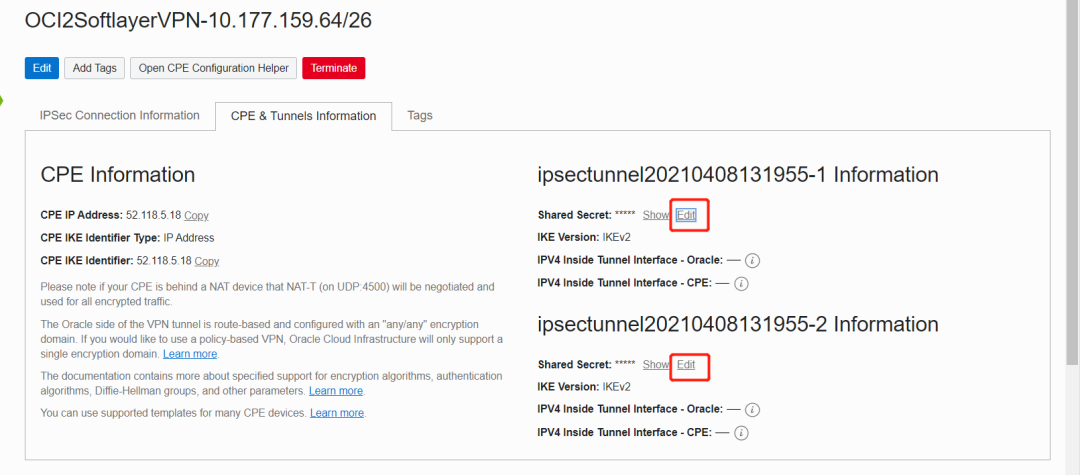

7. 在OCI控制台中，配置隧道的IKE版本和共享密码(OCI20210408IBM).说明：共享密码在后续libreswan的ipsec配置中会用到。

8. 在Oracle控制台中，编辑VCN的安全规则，在端口4500和500上启用TCP和UDP流量，同时开启ESP流量。

9. 在OCI控制台中，编辑VCN的路由表以添加一个规则，该规则将OP私网的网段（10.177.159.64/26）作为目标CIDR块，并将先前创建的DRG作为目标。请记住：路由表与子网相关联，因此请编辑与每个需要与OP通信的子网相关联的路由表。

10. 配置Libreswan，Libreswan配置使用left和right的概念来定义本地CPE设备和远程网关的配置参数。连接的任一侧（Libreswan配置中的conn）可以是左侧或右侧，但该连接的配置必须一致。在本例中：

left：OP的Libreswan CPE

right：Oracle VPN IP Address

sudo vim /etc/ipsec.d/oci-ipsec.conf

conn bg-tunnel-ocivpn-1

    left=52.118.5.18

    right=193.122.161.149

    authby=secret

    leftsubnet=10.177.159.64/26

    rightsubnet=10.155.64.0/18

    auto=start

    mark=8/0xffffffff # Needs to be unique across all tunnels

    vti-interface=vti5

    vti-routing=no

    ikev2=insist # To use IKEv2, change to ikev2=insist

    ike=aes_cbc256-sha2_384;modp1536

    phase2alg=aes_gcm256;modp1536

    encapsulation=yes

    ikelifetime=28800s

    salifetime=3600s

conn bg-tunnel-ocivpn-2

    left=52.118.5.18

    right=193.122.172.220

    authby=secret

    leftsubnet=10.177.159.64/26

    rightsubnet=10.155.64.0/18

    auto=start

    mark=9/0xffffffff # Needs to be unique across all tunnels

    vti-interface=vti6

    vti-routing=no

    ikev2=insist # To use IKEv2, change to ikev2=insist

    ike=aes_cbc256-sha2_384;modp1536

    phase2alg=aes_gcm256;modp1536

    encapsulation=yes

    ikelifetime=28800s

    salifetime=3600s

11. 设置密钥文件：/etc/ipsec.d/oci-ipsec.secrets

sudo vim /etc/ipsec.d/oci-ipsec.secrets

52.118.5.18 193.122.161.149: PSK"OCI20210408IBM"

52.118.5.18 193.122.172.220: PSK"OCI20210408IBM"

12. 设置Libreswan配置和密码文件后，必须使用以下命令重新启动Libreswan服务。

sudo service ipsec restart

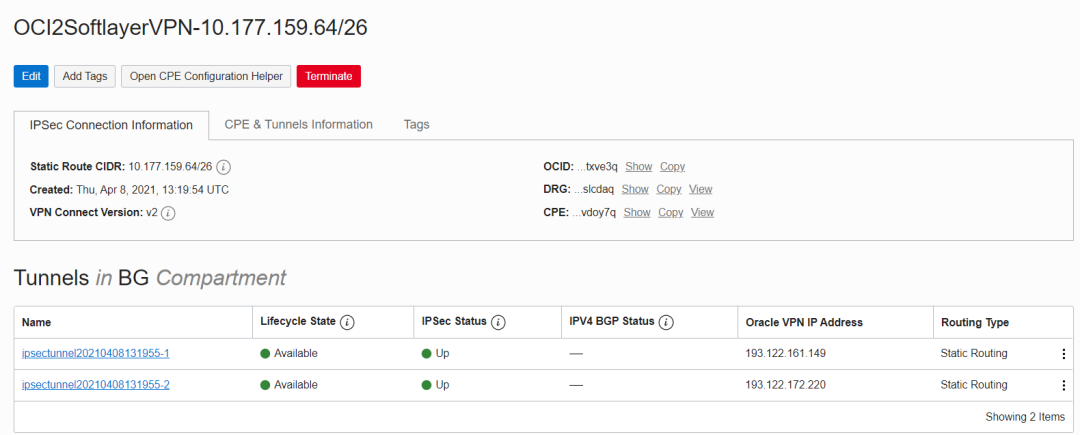

13. 在OCI控制中，查看两个隧道的连接状态。

14. 在Libreswan所在的服务器上配置路由，使用以下ip命令创建静态路由，通过IPSec隧道向VCN发送流量。

sudo ip route add 10.155.64.0/18 nexthopdev vti5 nexthop dev vti6
