【Oracle】Library Cache的基本结构

程序猿的向往 2021-07-07

1235

点击上方蓝字关注我们

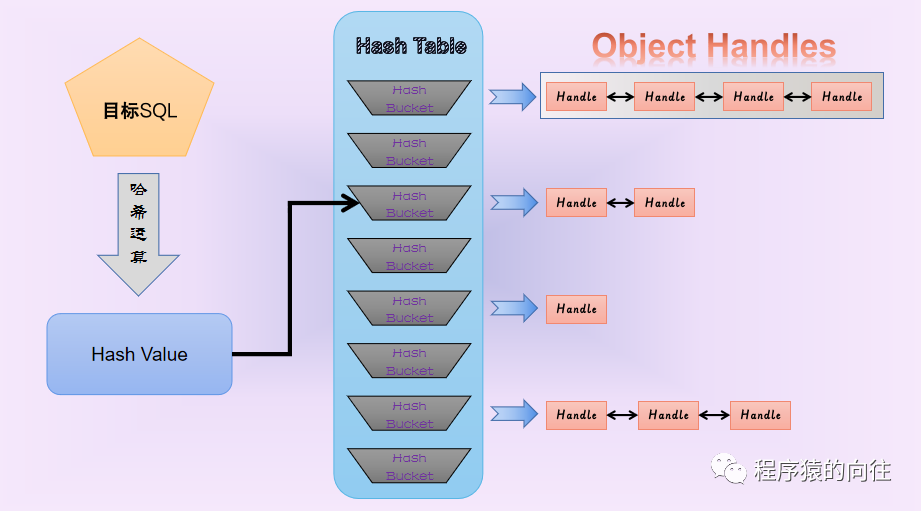

库缓存相当于一个Hash Table由一组Hash Bucket构成，每个Hash Bucket存储相同哈希值的所有库缓存对象句柄，不同库缓存对象句柄间用指针连接，构成库缓存对象句柄链表（Library Cache Object Handles）。

Hash Bucket

Hash Bucket主要用于

可执行对象的快速定位和存取

Library Cache Object Handle

库缓存对象句柄(Library Cache Object Handle)是存储库缓存对象的一种结构，这些句柄包含了对象的相关属性，例如：名称、标记、指向对象内存地址的指针等。

Object Handle的主要属性

01 丨 Name

库缓存对象句柄对应的库缓存对象名称

02 丨 Namespace

库缓存对象句柄对应的库缓存对象的分组名

03 丨 Heap 0 Pointer

指向子结构Heap 0的指针

Namespace分类

Namespace值	含义
CRSR	SQL语句和匿名PL/SQL语句
TABL/PRCD/TYPE	表、视图、序列、同义词、存储过程、函数、Type和Package
INDEX	索引
CLST	Cluster
BODY/TYBD	Type和Package的Body
TRGR	Trigger

Library Cache Object

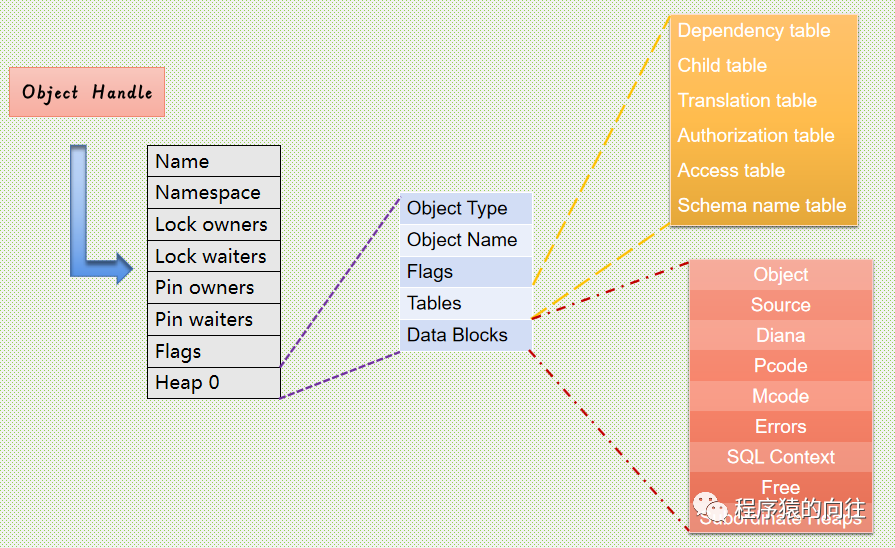

Handle对应可执行对象Library Cache Object，通常以堆（Heap）的形式组成。Handle中指向第一个堆的指针为Heap 0，Heap 0中包含指向其他堆的指针信息。

Heap 0 指针

dependency table 该对象依赖的对象信息

child table 对象的子对象；比如同一个父游标对应的不同子游标

authorization table 对象的授权信息

type shared cursor,index,table,cluster,view,synonym,sequence,procedure,function,package,table body,package body,trigger等等。

data blocks data block也是一个指针，指向了data heap

Data heap

Data heap即存放真实数据的地方，主要包含库缓存对象的SQL语句、执行计划、执行文本等信息。
