PostgreSQL表结构以及事务状态

墨香溪的溪 2021-08-02

1262

表的页中有两种堆元组，一种是普通元组，还有一种是TOAST元组。以下讲讲普通元组。

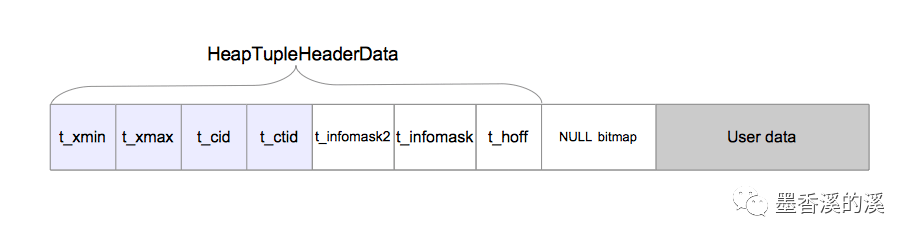

表元组结构图：

分为三部分。堆元组头部数据，null 值位图，用户数据。

note: src/include/access/htup_details.h

TransactionId t_xmin; /* inserting xact ID 插入本行的事务ID */
TransactionId t_xmax; /* deleting or locking xact ID  删除或者正在锁住本行的事务ID*/
CommandId t_cid; /* inserting or deleting command ID, or both 插入或者删除的命令ID，也就是这行命令在一个事务中顺序*/
Oid  datum_typeid;   /* composite type OID, or RECORDOID  这个地方暂时比较迷。*/
ItemPointerData t_ctid;        /* current TID of this or newer tuple (or a  speculative insertion token)  当前行的TID 或者是这一行的最新版本的ID*/
uint16        t_infomask2;    /* number of attributes + various flags 存疑*/
uint16        t_infomask;        /* various flag bits, see below 行的状态标记位 具体见下*/
uint8        t_hoff;            /* sizeof header incl. bitmap, padding 存疑*/
bits8        t_bits[FLEXIBLE_ARRAY_MEMBER];    /* bitmap of NULLs   null 值位图*/
/*
* information stored in t_infomask:
*/
#define HEAP_HASNULL            0x0001    /* has null attribute(s)  有空值属性*/
#define HEAP_HASVARWIDTH        0x0002    /* has variable-width attribute(s) 有可变长属性*/
#define HEAP_HASEXTERNAL        0x0004    /* has external stored attribute(s) 有外部存储属性，也就是说跨行*/
#define HEAP_HASOID                0x0008    /* has an object-id field 有obect_id*/
#define HEAP_XMAX_KEYSHR_LOCK    0x0010    /* xmax is a key-shared locker xmax 是值分享锁*/
#define HEAP_COMBOCID            0x0020    /* t_cid is a combo cid   t_cid 是组合cid*/
#define HEAP_XMAX_EXCL_LOCK        0x0040    /* xmax is exclusive locker xmax 是排他锁 */
#define HEAP_XMAX_LOCK_ONLY        0x0080    /* xmax, if valid, is only a locker  xmax，如果有效，共享loker*/
/* xmax is a shared locker */
#define HEAP_XMAX_SHR_LOCK    (HEAP_XMAX_EXCL_LOCK | HEAP_XMAX_KEYSHR_LOCK)
#define HEAP_LOCK_MASK    (HEAP_XMAX_SHR_LOCK | HEAP_XMAX_EXCL_LOCK | \HEAP_XMAX_KEYSHR_LOCK)
#define HEAP_XMIN_COMMITTED        0x0100    /* t_xmin committed  t_xmin 提交*/
#define HEAP_XMIN_INVALID        0x0200    /* t_xmin invalid/aborted  t_xmin 无效或者中断*/
#define HEAP_XMIN_FROZEN        (HEAP_XMIN_COMMITTED|HEAP_XMIN_INVALID)   /*位或运算符，表明已经frozen */
#define HEAP_XMAX_COMMITTED        0x0400    /* t_xmax committed * t_xmax 提交/
#define HEAP_XMAX_INVALID        0x0800    * t_xmax invalid/aborted   t_xmax 无效*/
#define HEAP_XMAX_IS_MULTI        0x1000    /* t_xmax is a MultiXactId  t_xmax 是多事务ID*/
#define HEAP_UPDATED            0x2000    /* this is UPDATEd version of row  是一个更新版本的行*/
#define HEAP_MOVED_OFF            0x4000    /* moved to another place by pre-9.0 VACUUM FULL; kept for binary  upgrade support 移动去了其他地方，被9.0版本之前的vacuum full 使用，为了支持binary升级留下  */
#define HEAP_MOVED_IN            0x8000    /* moved from another place by pre-9.0 VACUUM FULL; kept for binary upgrade support 从其他地方移动来，被9.0之前版本使用，为支持binary升级留下 */
#define HEAP_MOVED (HEAP_MOVED_OFF | HEAP_MOVED_IN)
#define HEAP_XACT_MASK            0xFFF0    /* visibility-related bits  可见性相关位*/
/*
* A tuple is only locked (i.e. not updated by its Xmax) if the
* HEAP_XMAX_LOCK_ONLY bit is set; or, for pg_upgrade's sake, if the Xmax is
* not a multi and the EXCL_LOCK bit is set.
*
* See also HeapTupleHeaderIsOnlyLocked, which also checks for a possible
* aborted updater transaction.
*
* Beware of multiple evaluations of the argument.
*/
#define HEAP_XMAX_IS_LOCKED_ONLY(infomask) \
   (((infomask) & HEAP_XMAX_LOCK_ONLY) || \
    (((infomask) & (HEAP_XMAX_IS_MULTI | HEAP_LOCK_MASK)) == HEAP_XMAX_EXCL_LOCK))
/*
* Use these to test whether a particular lock is applied to a tuple
*/
#define HEAP_XMAX_IS_SHR_LOCKED(infomask) \
   (((infomask) & HEAP_LOCK_MASK) == HEAP_XMAX_SHR_LOCK)
#define HEAP_XMAX_IS_EXCL_LOCKED(infomask) \
   (((infomask) & HEAP_LOCK_MASK) == HEAP_XMAX_EXCL_LOCK)
#define HEAP_XMAX_IS_KEYSHR_LOCKED(infomask) \
   (((infomask) & HEAP_LOCK_MASK) == HEAP_XMAX_KEYSHR_LOCK)
/* turn these all off when Xmax is to change */
#define HEAP_XMAX_BITS (HEAP_XMAX_COMMITTED | HEAP_XMAX_INVALID | \
                       HEAP_XMAX_IS_MULTI | HEAP_LOCK_MASK | HEAP_XMAX_LOCK_ONLY)
复制

所以，其实不用大费周章去从clog 里面获取事务状态（当然数据库还是要去内存里的clog里面检查事务状态的），直接从t_infomask 就可以知道。

下面就做实验来验证一下。

这里需要特别提到一个扩展(extension) pageinspect，因为这个插件，很多实验才能方便的进行下去。

insert 操作

ivandb=# create table t1 (age int);
CREATE TABLE
ivandb=# begin
ivandb-# ;
BEGIN
ivandb=# select txid_current();
txid_current
--------------
         706
(1 row)




ivandb=# insert into t1 values(10);
INSERT 0 1
ivandb=# commit;
COMMIT
ivandb=#
ivandb=# select * from heap_page_items(get_raw_page('t1', 0));
lp | lp_off | lp_flags | lp_len | t_xmin | t_xmax | t_field3 | t_ctid | t_infomask2 | t_infomask | t_hoff | t_bits | t_oid |   t_data
----+--------+----------+--------+--------+--------+----------+--------+-------------+------------+--------+--------+-------+------------
 1 |   8160 |        1 |     28 |    706 |      0 |        0 | (0,1)  |           1 |       2048 |     24 |        |       | \x0a000000
(1 row)
复制

这里可以看到t_infomask值为2048。即：t_xmax invalid/aborted

t_xmin 是706, 插入本行的事务ID。

但是我们明明提交了，为什么这里看不到xmin 提交呢？这个地方涉及到一个类似Oracle的延迟块清除（猜测）。也就是说，只管写入数据成功，然后返回事务，告知事务管理器，然后等其他操作执行完毕，事务提交。就不再回来在行上写入事务的状态，等下一次操作本行的时候，自然会检查事务状态，再这时候写入，耗费较小。毕竟，插入行的那个事务里面，很有可能其他操作会失败，所以不知道情况。万一真的失败要回滚。到时候又要回来修改事务状态不划算，不如只记录事务状态。

所以，此处我们只要select 一下。

ivandb=# select * from t1;
age
-----
 10
(1 row)
ivandb=# select * from heap_page_items(get_raw_page('t1', 0));
lp | lp_off | lp_flags | lp_len | t_xmin | t_xmax | t_field3 | t_ctid | t_infomask2 | t_infomask | t_hoff | t_bits | t_oid |   t_data
----+--------+----------+--------+--------+--------+----------+--------+-------------+------------+--------+--------+-------+------------
 1 |   8160 |        1 |     28 |    706 |      0 |        0 | (0,1)  |           1 |       2304 |     24 |        |       | \x0a000000
(1 row)
复制

2304 即（2048+256) t_xmax invalid/aborted + t_xmin committed

另外，我们也可以看到t_ctid 是（0，1）也就是他自己这行本身。

t_field3 也就是cid 此时是0，也就是第一个命令。（只有一个insert）

delete 操作

ivandb=# begin;
BEGIN
ivandb=# select txid_current();
txid_current
--------------
         708
(1 row)
ivandb=# delete from t1 where age=10;
DELETE 1
ivandb=# commit;
COMMIT
ivandb=# select * from heap_page_items(get_raw_page('t1', 0));
lp | lp_off | lp_flags | lp_len | t_xmin | t_xmax | t_field3 | t_ctid | t_infomask2 | t_infomask | t_hoff | t_bits | t_oid |   t_data
----+--------+----------+--------+--------+--------+----------+--------+-------------+------------+--------+--------+-------+------------
 1 |   8160 |        1 |     28 |    706 |    708 |        0 | (0,1)  |        8193 |        256 |     24 |        |       | \x0a000000
(1 row)
复制

此时可以看到 t_xmax 也出现了， t_infomask 修改为256 t_xmin committed.

查询一下表，刷一下事务状态。（以下不表）

ivandb=# select * from t1;
age
-----
(0 rows)
ivandb=# select * from heap_page_items(get_raw_page('t1', 0));
lp | lp_off | lp_flags | lp_len | t_xmin | t_xmax | t_field3 | t_ctid | t_infomask2 | t_infomask | t_hoff | t_bits | t_oid |   t_data
----+--------+----------+--------+--------+--------+----------+--------+-------------+------------+--------+--------+-------+------------
 1 |   8160 |        1 |     28 |    706 |    708 |        0 | (0,1)  |        8193 |       1280 |     24 |        |       | \x0a000000
(1 row)
复制

此时的事务状态是：（256+1024）t_xmax committed + t_xmin committed，也就是这行已经是提交，不存在了的。在他之后的事务都无法查询到该行。

所以，暂且可以认为，如果一行的t_xmin 以及t_xmax 都已经提交，且t_ctid 等于他自己，那么这行是已删除状态（dead tuple）。

update 操作。

ivandb=# insert into t1 values(10);
INSERT 0 1
ivandb=# commit;
WARNING:  there is no transaction in progress
COMMIT
ivandb=#
ivandb=# begin;
BEGIN
ivandb=# select txid_current();
txid_current
--------------
         710
(1 row)
ivandb=# update t1 set age=11;
UPDATE 1
ivandb=# commit;
COMMIT
ivandb=# select * from t1;
age
-----
 11
(1 row)
ivandb=# select * from heap_page_items(get_raw_page('t1', 0));
lp | lp_off | lp_flags | lp_len | t_xmin | t_xmax | t_field3 | t_ctid | t_infomask2 | t_infomask | t_hoff | t_bits | t_oid |   t_data
----+--------+----------+--------+--------+--------+----------+--------+-------------+------------+--------+--------+-------+------------
 1 |   8160 |        1 |     28 |    706 |    708 |        0 | (0,1)  |        8193 |       1280 |     24 |        |       | \x0a000000
 2 |   8128 |        1 |     28 |    709 |    710 |        0 | (0,3)  |       16385 |       1280 |     24 |        |       | \x0a000000
 3 |   8096 |        1 |     28 |    710 |      0 |        0 | (0,3)  |       32769 |      10496 |     24 |        |       | \x0b000000
复制

可以看到表中有三行数据，第一行为已经删除的行。第二行也是已经删除的行（即再次执行的insert age=10）。第三行为更新过的行。也就是age=11.

所以本质上更新是删除以前的行，同时插入一行新数据。同时将旧行的t_ctid 修改为新行的地址（0,3）

可以看到，ctid(0,2) 的t_infomask 为（256+1024）t_xmax committed + t_xmin committed。所以上面的话再修改下。

暂且可以认为，如果一行的t_xmin 以及t_xmax 都已经提交，无论t_ctid是否等于他自己，那么这行是已删除状态（dead tuple），因为理论上只有delete 和update 会更新t_xmax。

再看ctid(0,3), t_xmax 为0. t_infomask 为10496（8192+2048+256）this is UPDATEd version of row+ t_xmax invalid/aborted + t_xmin committed

还是比较清楚的。

回滚操作。

ivandb=# begin;
BEGIN
ivandb=# select txid_current();
txid_current
--------------
         711
(1 row)
ivandb=# update t1 set age=12;
UPDATE 1
ivandb=# rollback;
ROLLBACK
ivandb=# select * from t1;
age
-----
 11
(1 row)
ivandb=# select * from heap_page_items(get_raw_page('t1', 0));
lp | lp_off | lp_flags | lp_len | t_xmin | t_xmax | t_field3 | t_ctid | t_infomask2 | t_infomask | t_hoff | t_bits | t_oid |   t_data
----+--------+----------+--------+--------+--------+----------+--------+-------------+------------+--------+--------+-------+------------
 1 |   8160 |        1 |     28 |    706 |    708 |        0 | (0,1)  |        8193 |       1280 |     24 |        |       | \x0a000000
 2 |   8128 |        1 |     28 |    709 |    710 |        0 | (0,3)  |       16385 |       1280 |     24 |        |       | \x0a000000
 3 |   8096 |        1 |     28 |    710 |    711 |        0 | (0,4)  |       49153 |      10496 |     24 |        |       | \x0b000000
 4 |   8064 |        1 |     28 |    711 |      0 |        0 | (0,4)  |       32769 |      10752 |     24 |        |       | \x0c000000
复制

可以看到表中新增了一行数据ctid（0,4），

此时这行的状态是10752，即（8192+2048+512）this is UPDATEd version of row + t_xmax invalid/aborted + t_xmin invalid/aborted.

即这行是无效的行（dead tuple）。对于ctid(0,3) ，虽然t_xmax 设置有值，但是 t_infomask 为10496（8192+2048+256）this is UPDATEd version of row+ t_xmax invalid/aborted + t_xmin committed. 故此行对后面的session 可见。

至此，引入我一个天真的遐想，如果这样的话，那在我们vacuum （vacuum 会清理dead tuple）前，我们是有机会对这个表进行闪回查询的。只需要设定规则。数据为t_data.

因为实验数据用的是int 类型，所以直接16进制转10进制即可。

对于varchar 或者text 可以通过以下sql 查询转换。

ivandb=# create table t2(name text);
CREATE TABLE
ivandb=# insert into t2 values('ivan 是中国人');
INSERT 0 1
ivandb=# select convert_from(t_data,'UTF-8') from heap_page_items(get_raw_page('t2',0));
 convert_from
----------------
%ivan 是中国人
(1 row)
ivandb=# select substring(convert_from(t_data,'UTF-8'),2) from heap_page_items(get_raw_page('t2',0));
  substring
---------------
ivan 是中国人
(1 row)
复制

note：不加substring ，前面有奇怪的字符，暂时不解。待有缘人告知。
